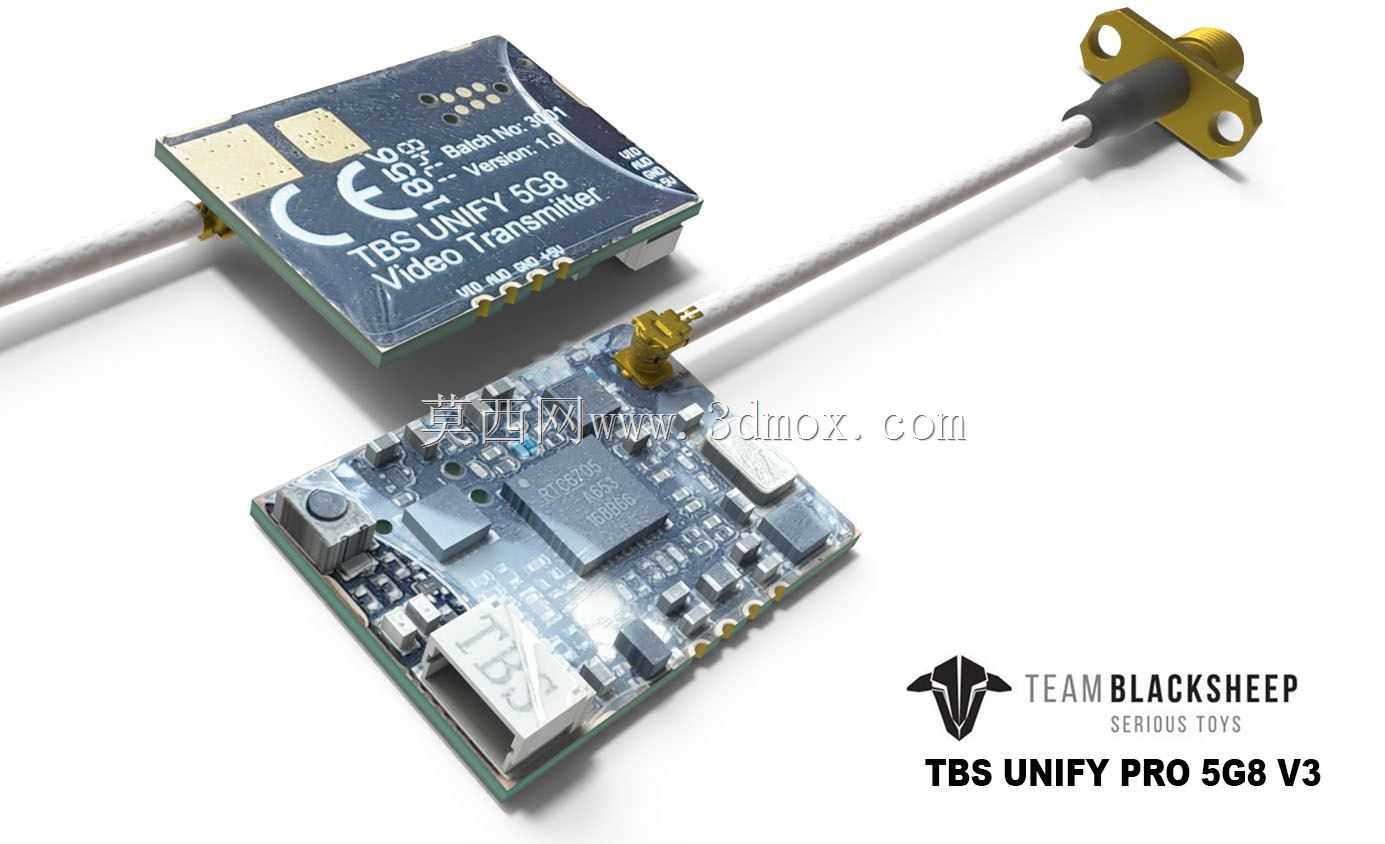

TBS黑羊5.8G图传发射模块高精度三维结构

该三维结构还原的是FPV航模领域常用的5.8G频段视频发射模块，这类模块广泛应用于穿越机、固定翼航模、小型无人机的无线图传链路搭建中，是航模飞手获取第一视角飞行画面的核心射频硬件，承担着将机载摄像头采集的视频信号调制为5.8G频段射频信号、通过配套天线向外发射的核心功能，直接决定了图传链路的信号稳定性、传输距离与画面抗干扰能力。

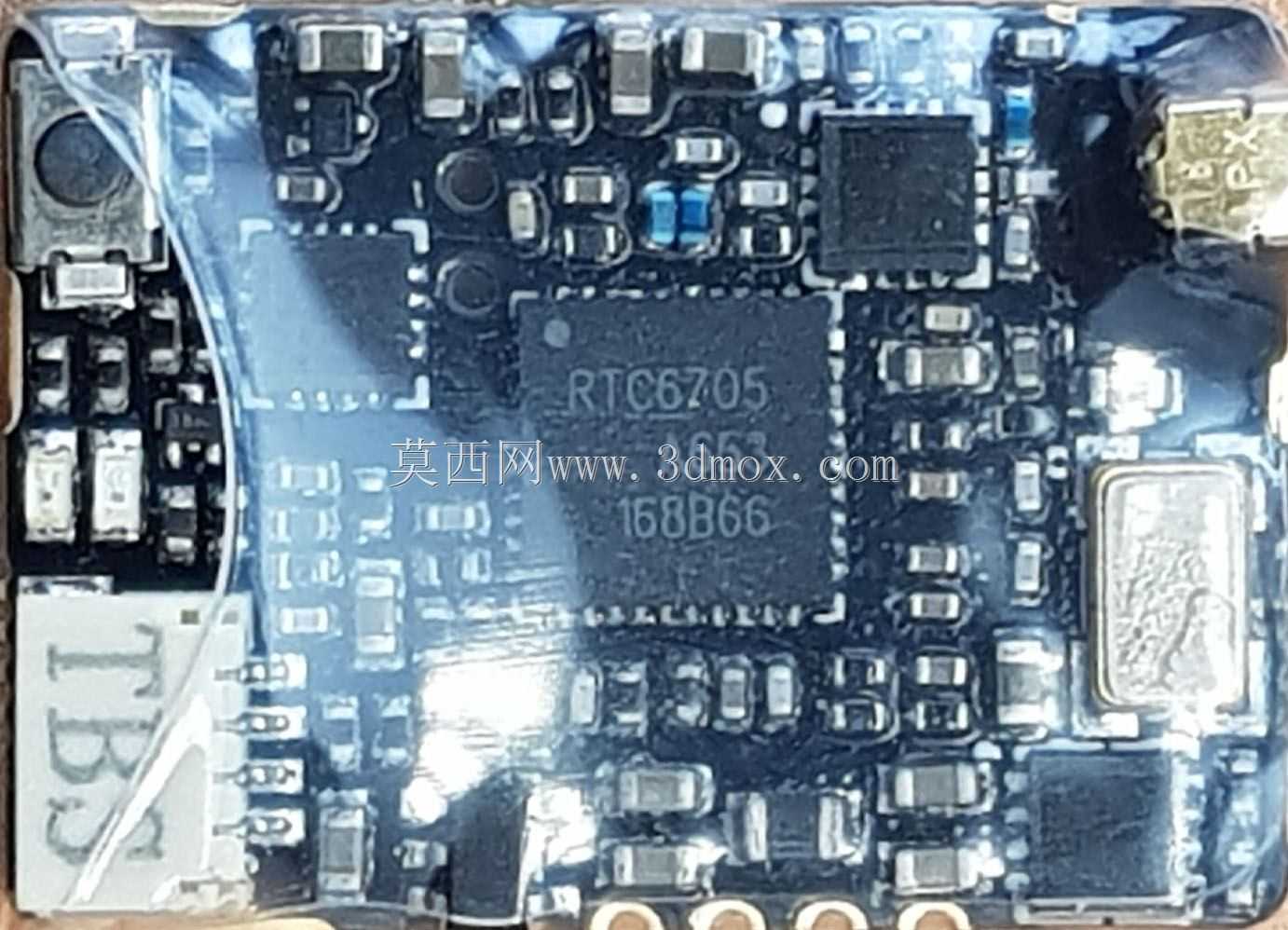

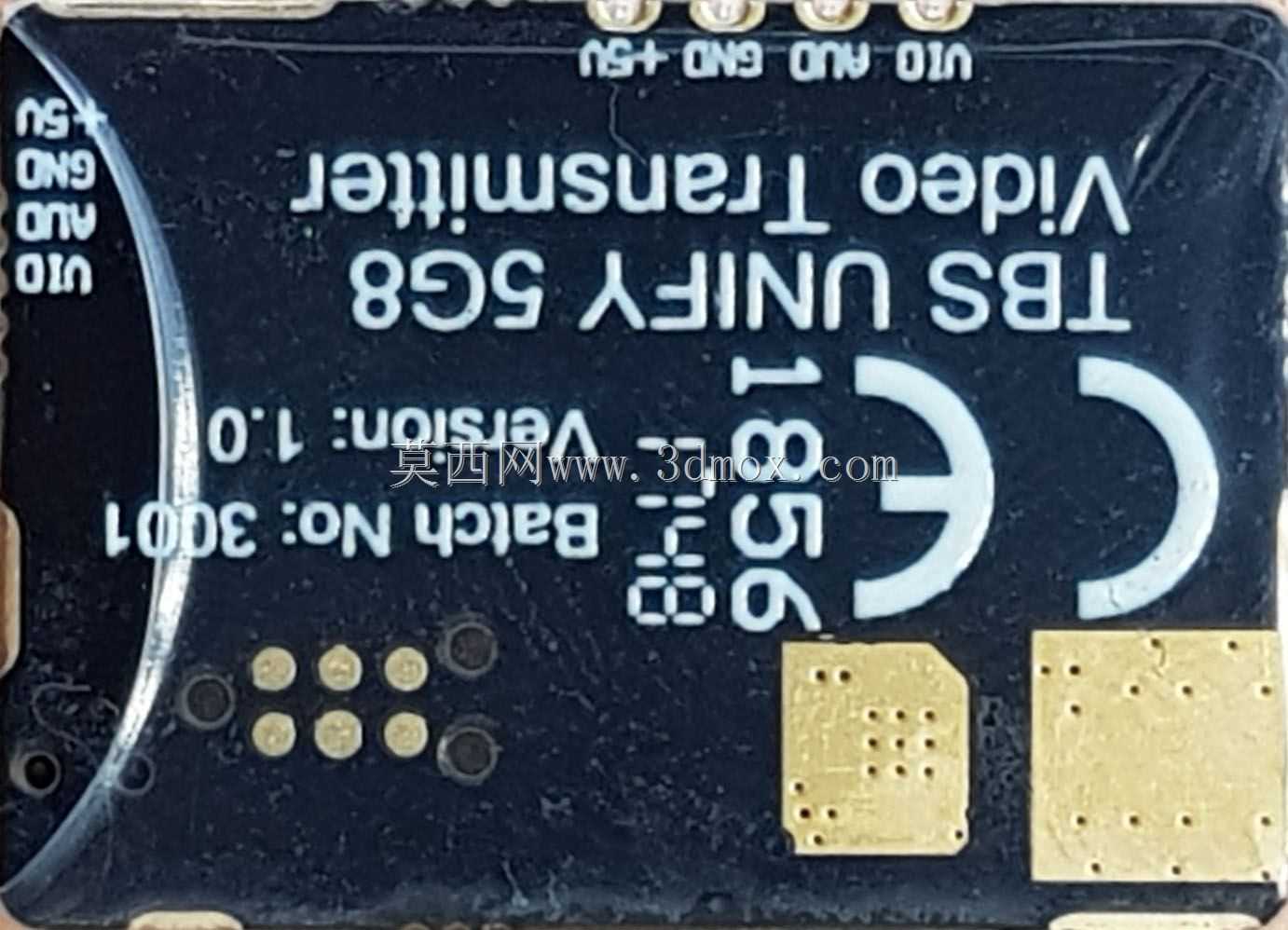

从产品功能特性来看，该模块集成了射频调制电路、信号放大单元、天线连接端口与供电接线触点，支持对应频段的多功率档位输出，能够适配不同飞行场景下的传输需求，板载的接线焊盘可直接对接飞控、摄像头与机载供电回路，无需额外转接电路即可完成装机集成，板端的固定孔位可直接通过微型螺丝固定在航模机架的预留安装位上，降低装机调试的复杂度。

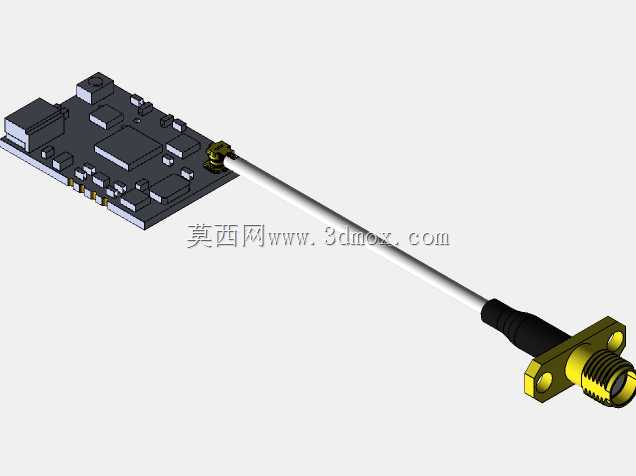

在设计思路上，该三维结构完全参照实物的真实尺寸进行1:1还原，整体尺寸公差控制在±0.3mm范围内，完整复现了PCB板的轮廓、板载元器件的排布高度、SMA天线接头的安装位置与延伸形态，甚至还原了PCB表面的丝印标识与板载元器件的纹理细节，能够为航模机架设计、装机空间校核提供精准的三维参照。结构设计过程中充分考虑了航模装机的实际需求，明确标注了模块的安装边界：模块主体PCB为矩形薄板结构，天线接头从板端侧向伸出，配套的棒状天线延伸方向与PCB板平面呈垂直角度，安装时需要预留天线转动与信号收发的净空区域，避免机架的碳纤维结构、金属部件遮挡天线造成信号衰减；板端的接线焊盘位于模块侧边，预留了接线的操作空间，不会与机架安装结构产生干涉。

对于航模机架设计者而言，该三维结构可直接导入装配环境中，验证机架的安装位尺寸是否匹配、模块与周边飞控、电调、电池等部件是否存在装配冲突，提前预判装机时的走线空间与天线布置位置，减少实物装机时的反复调整工作量；对于航模爱好者而言，可借助该结构提前规划整机的设备布局，优化重心位置，避免因设备排布不合理影响飞行手感，同时也可基于该结构设计定制化的模块散热外壳、固定减震结构，进一步提升模块在大机动飞行、长时间工作场景下的稳定性。
