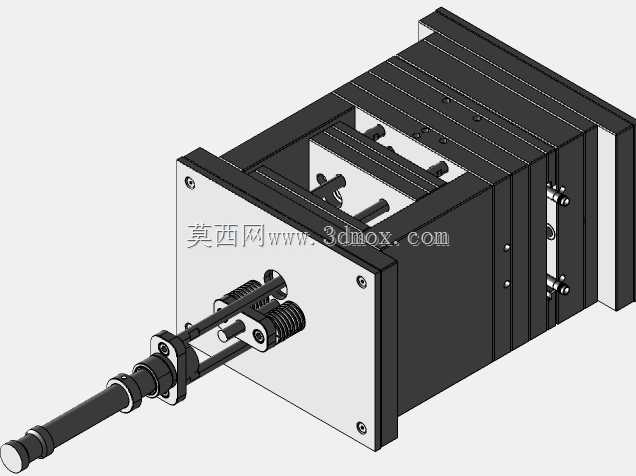

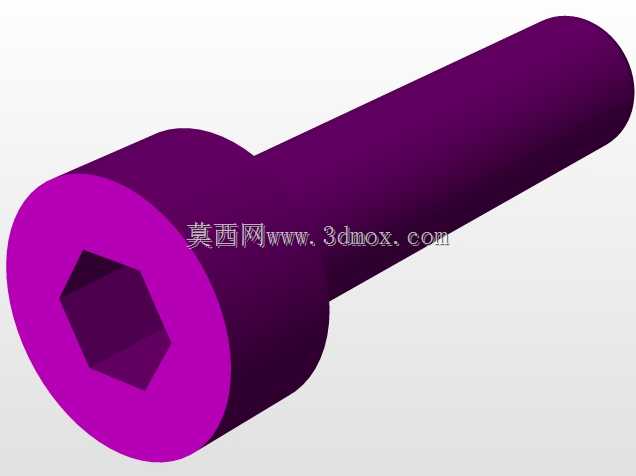

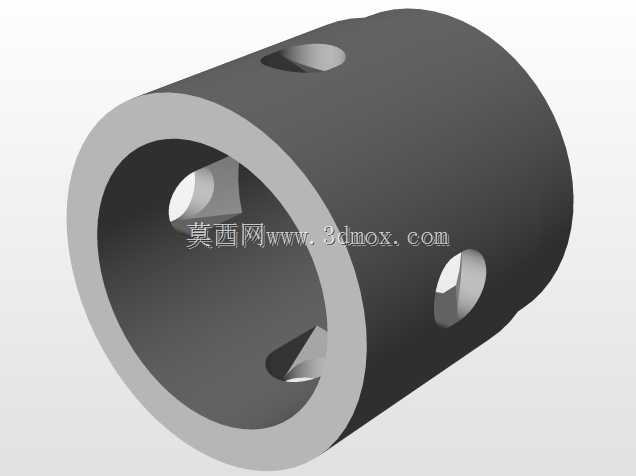

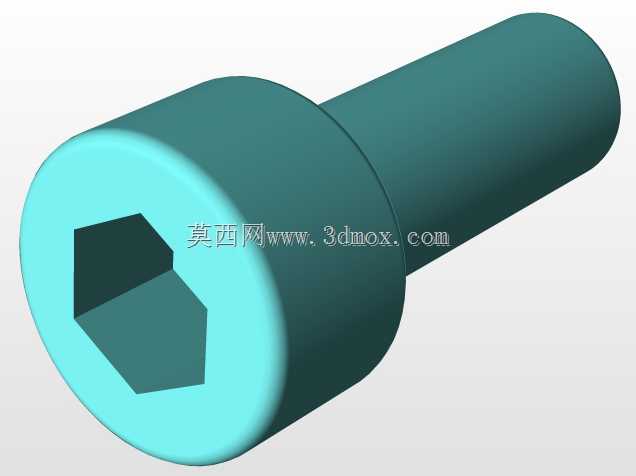

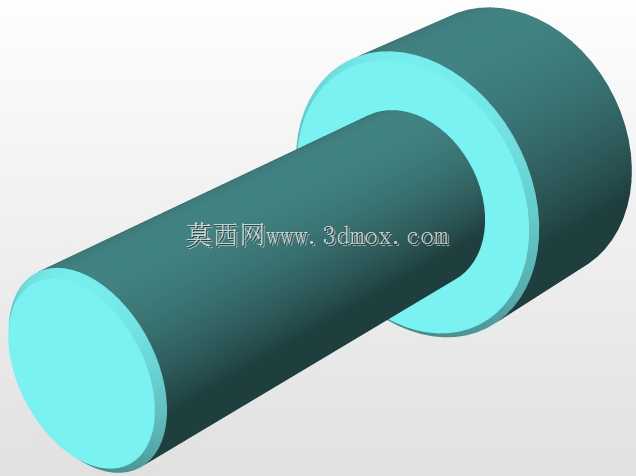

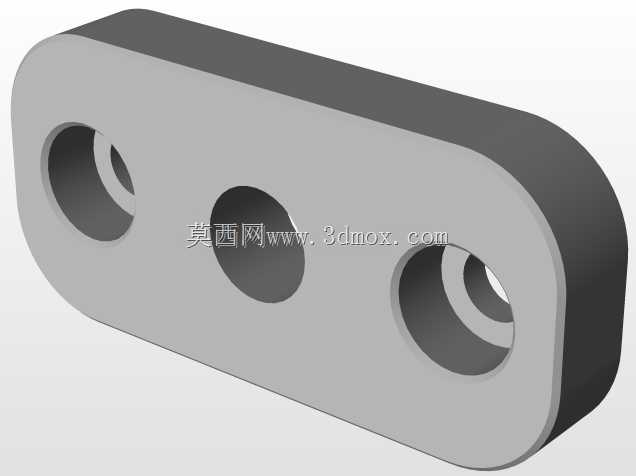

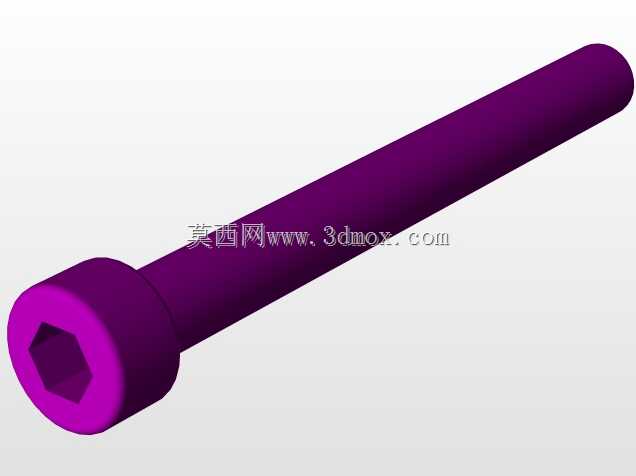

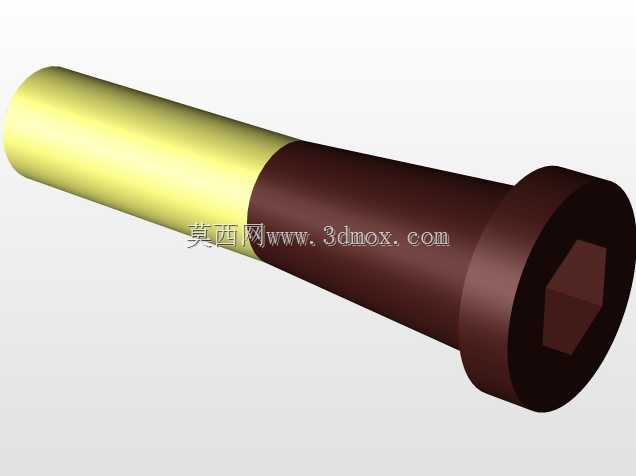

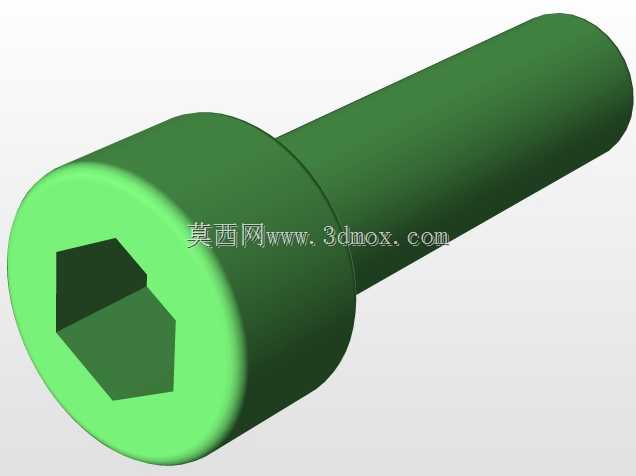

带侧抽芯结构的多板塑料注塑模具

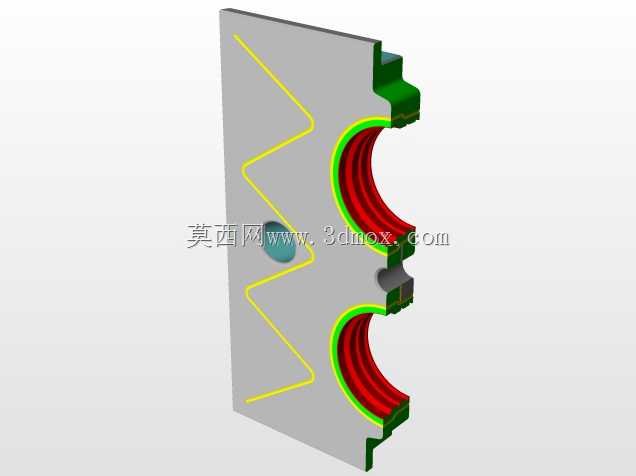

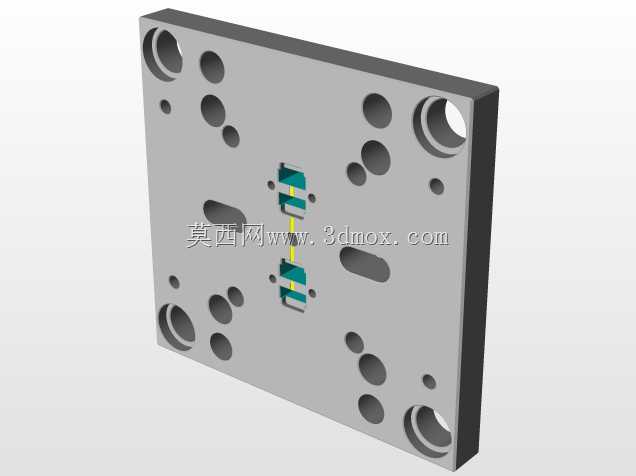

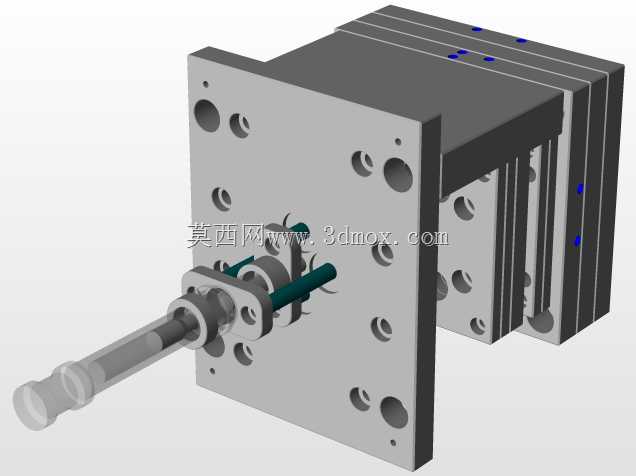

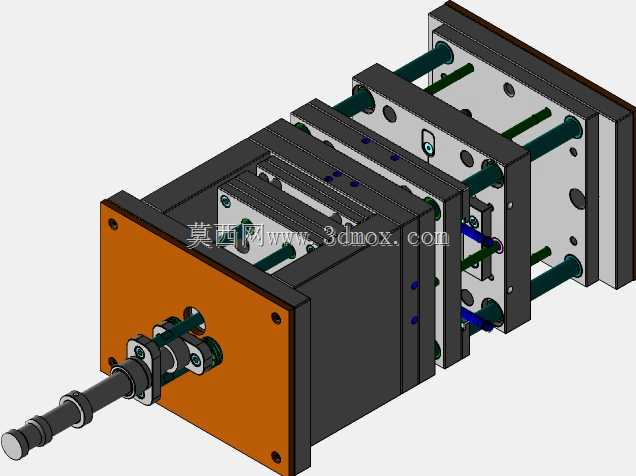

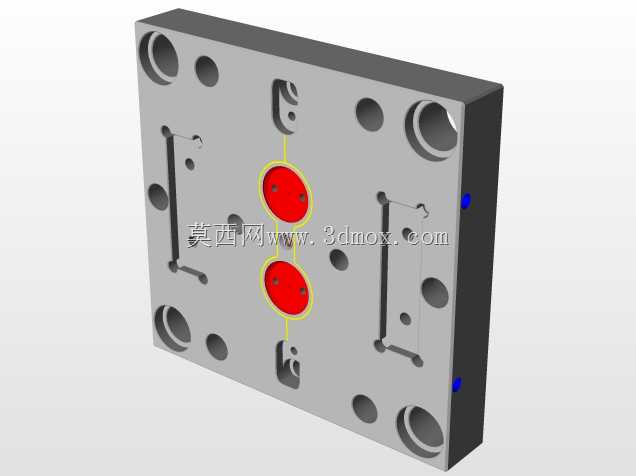

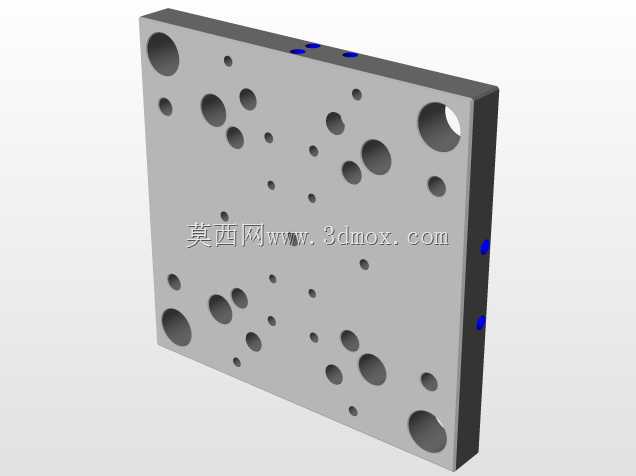

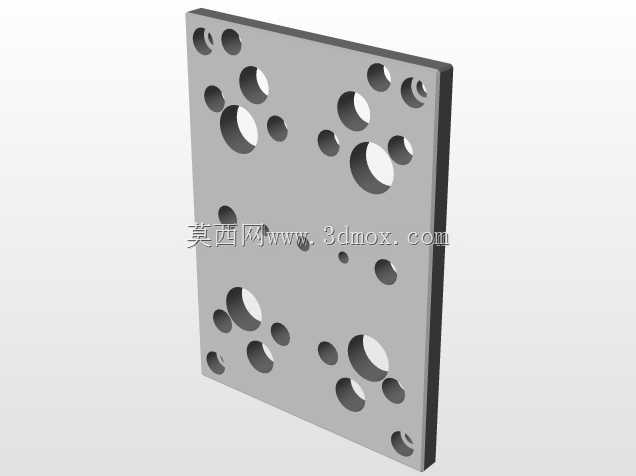

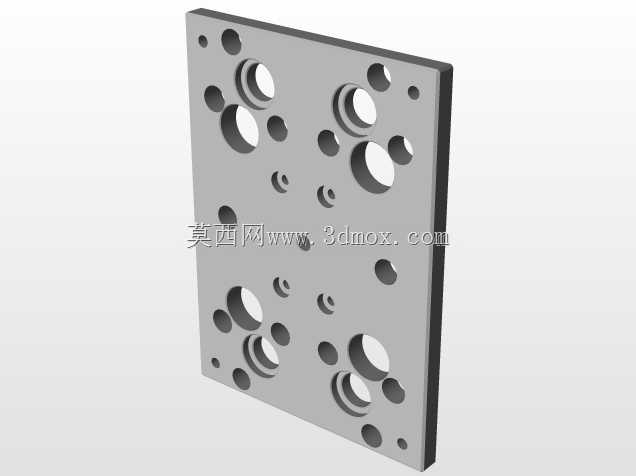

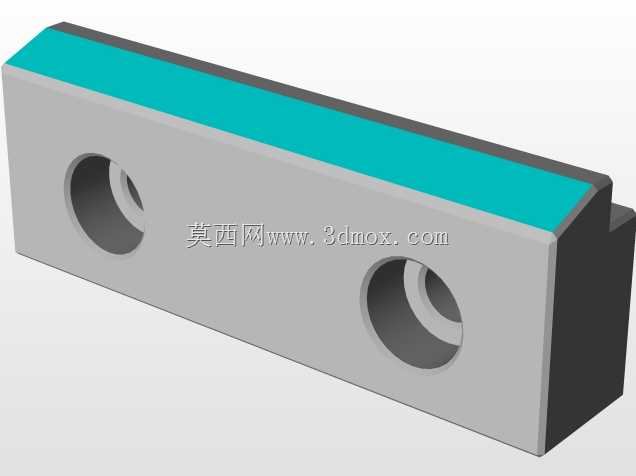

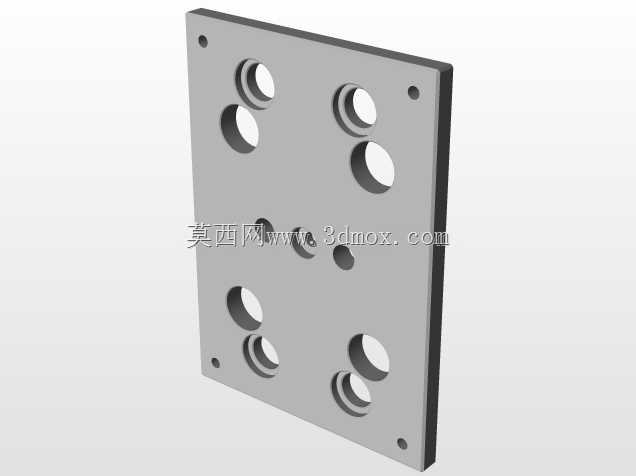

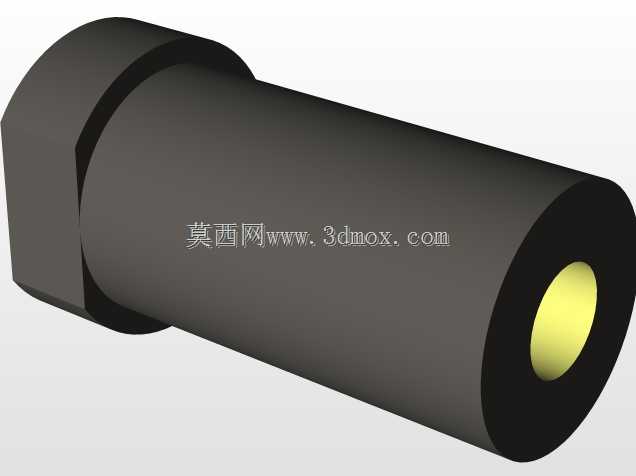

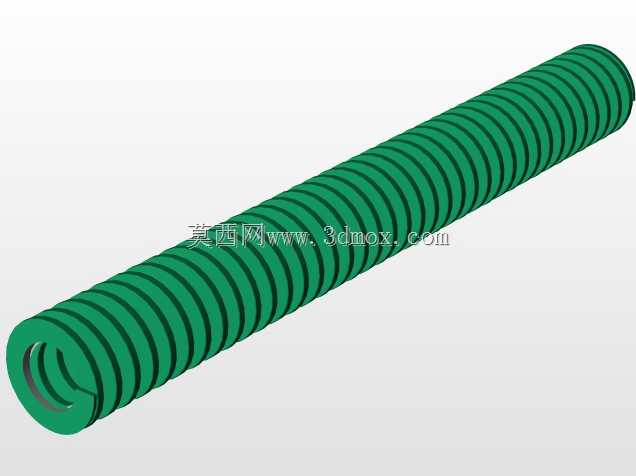

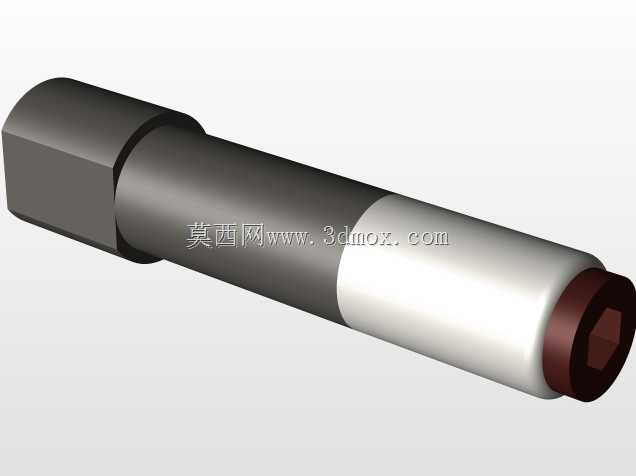

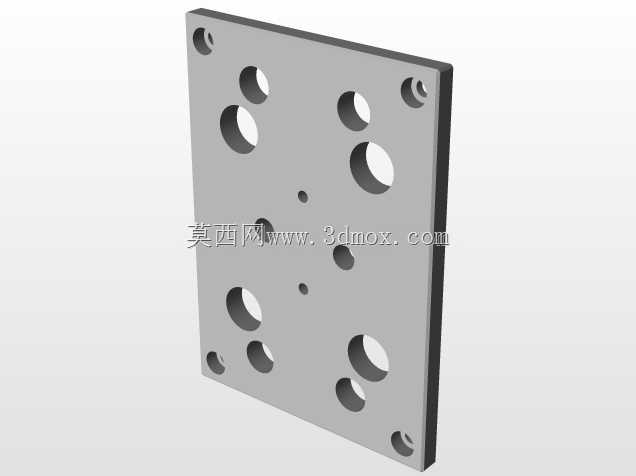

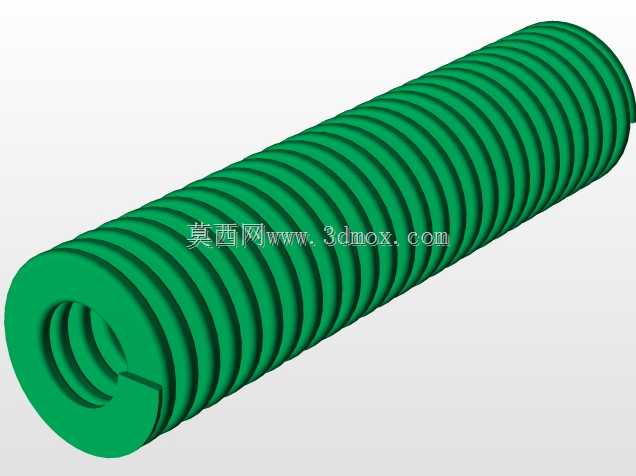

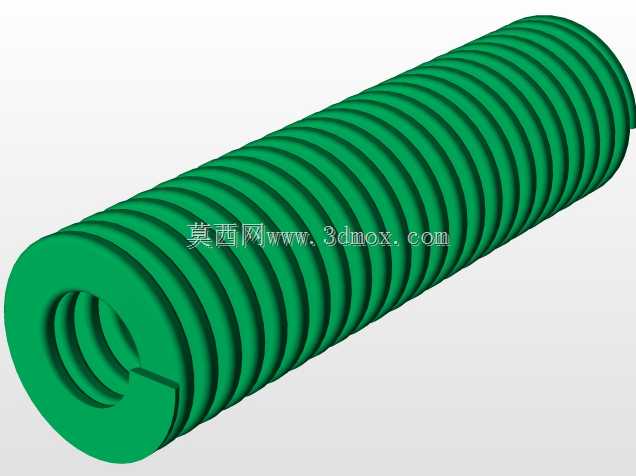

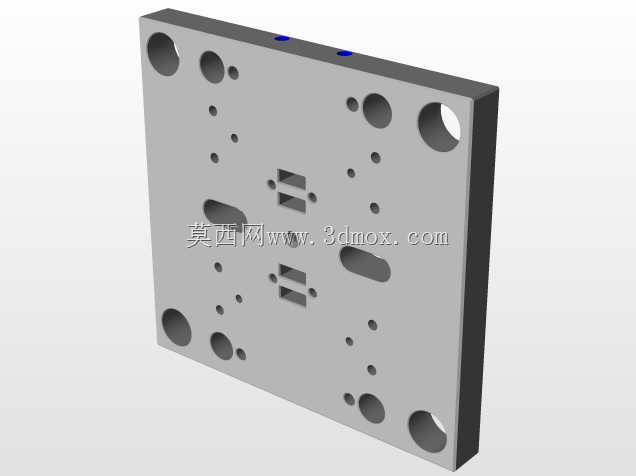

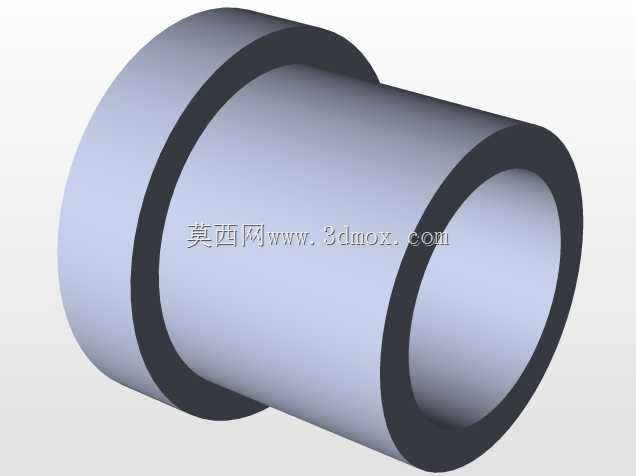

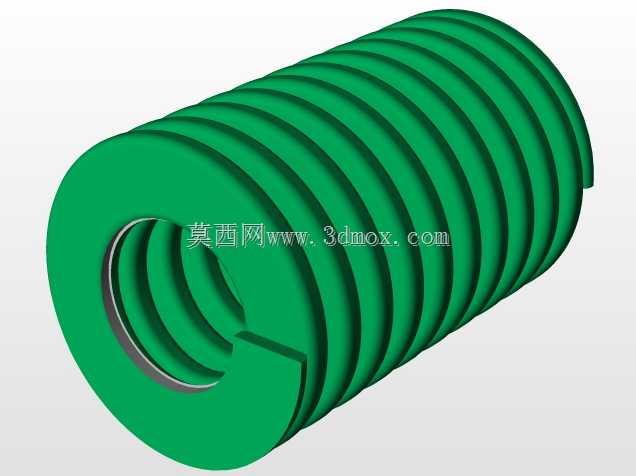

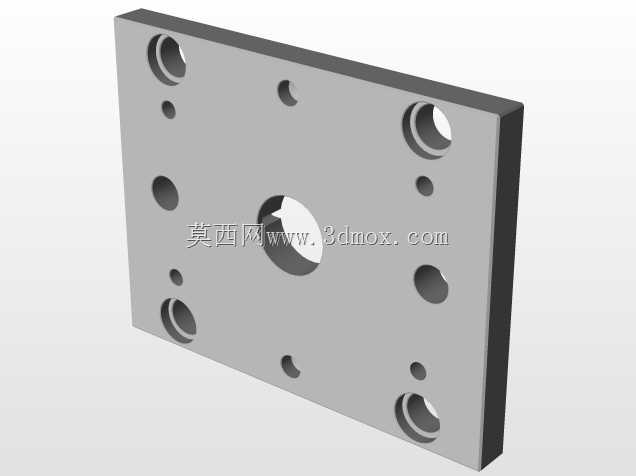

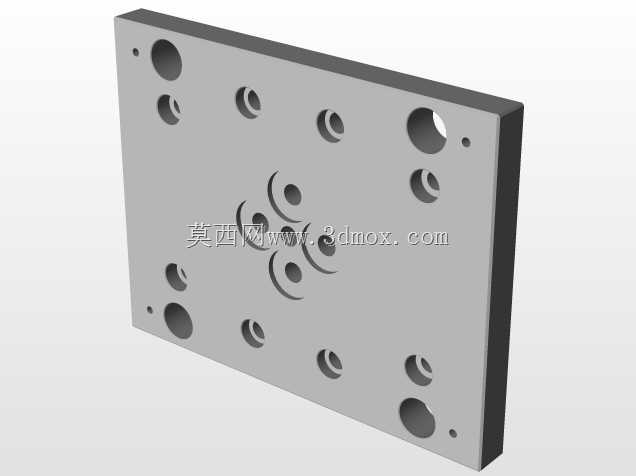

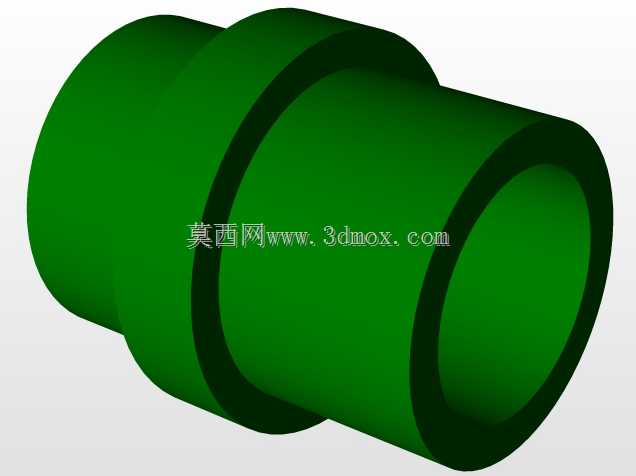

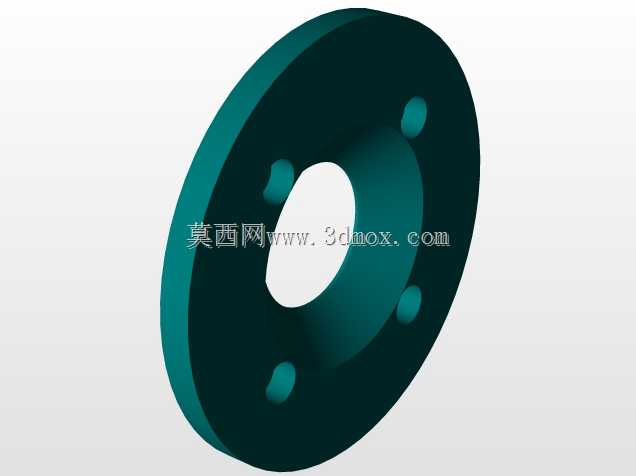

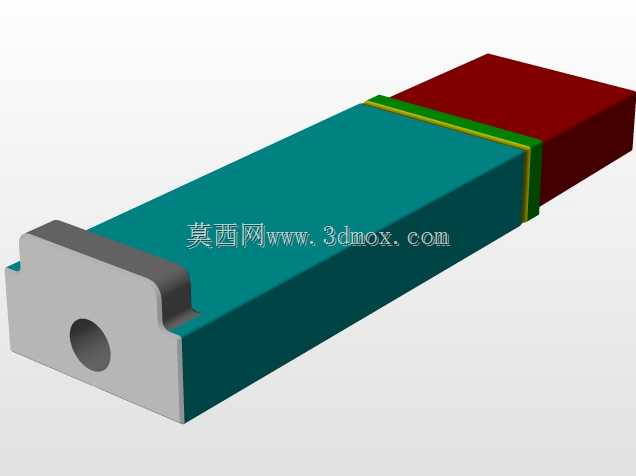

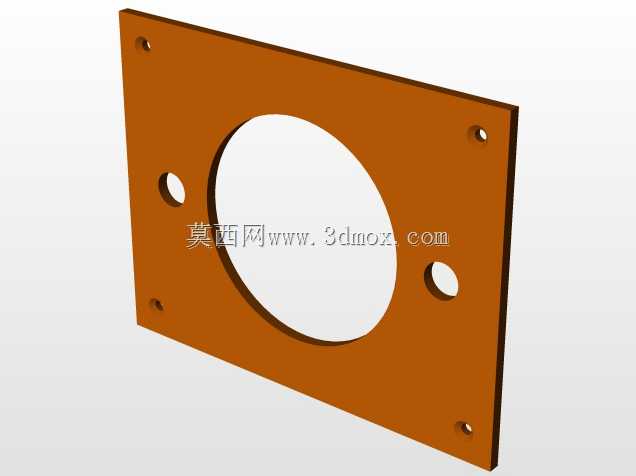

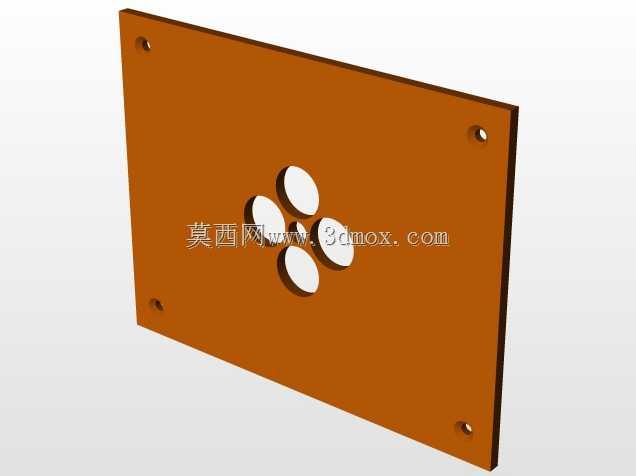

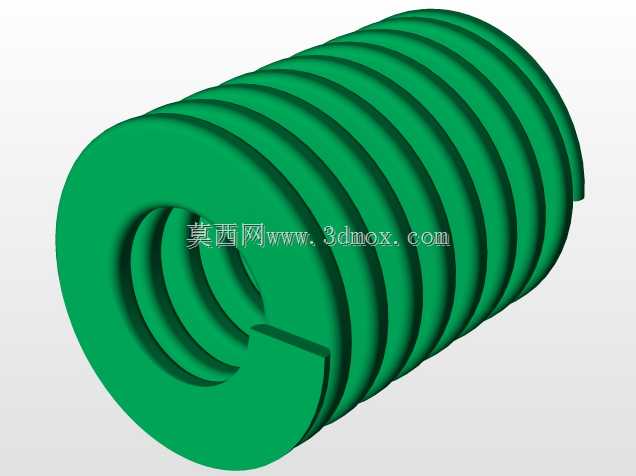

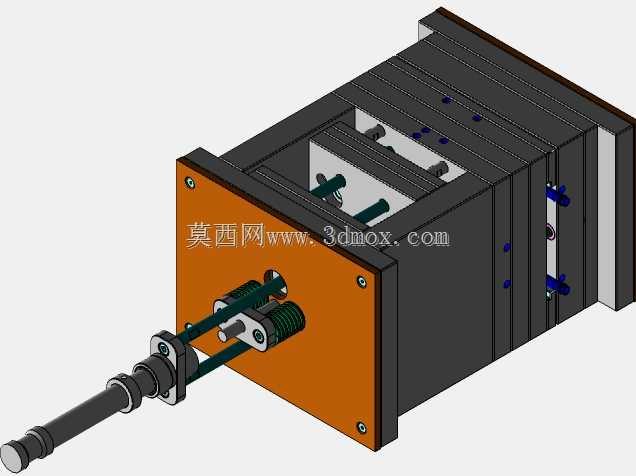

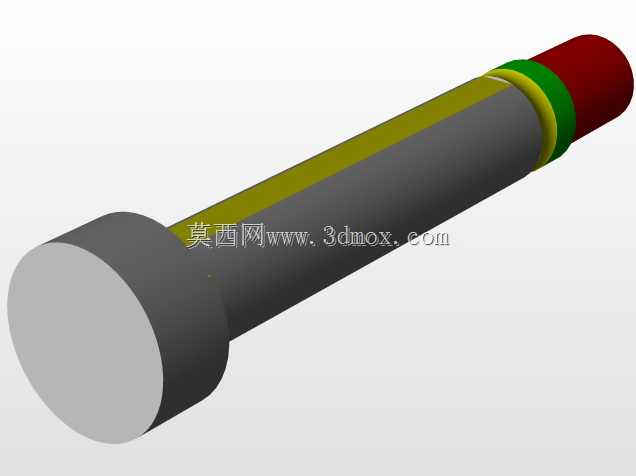

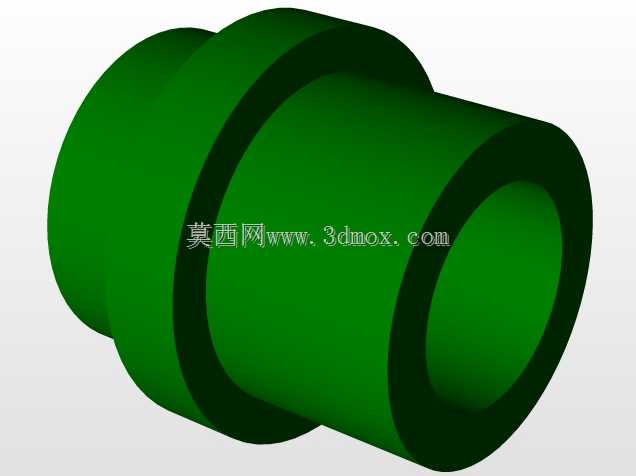

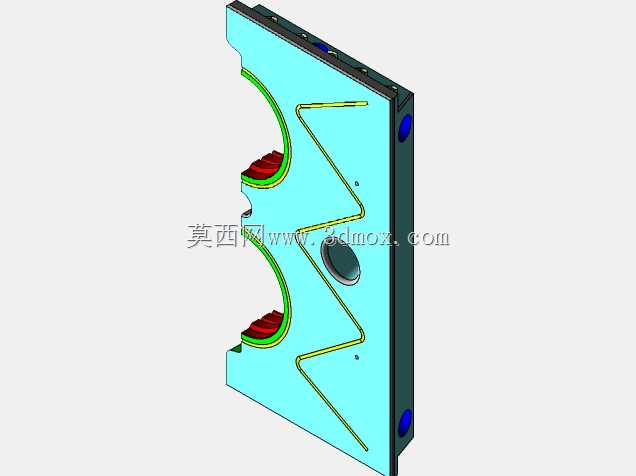

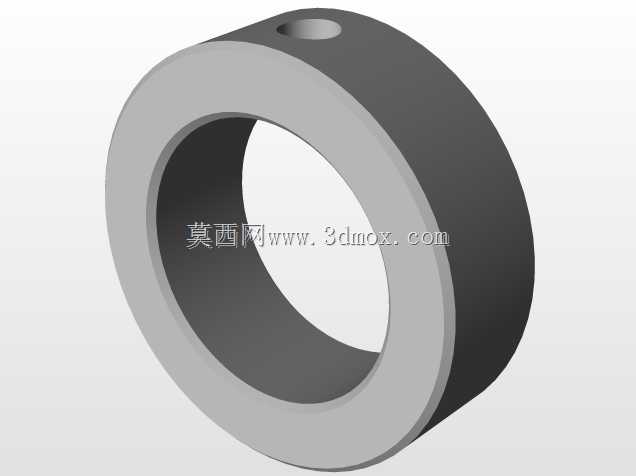

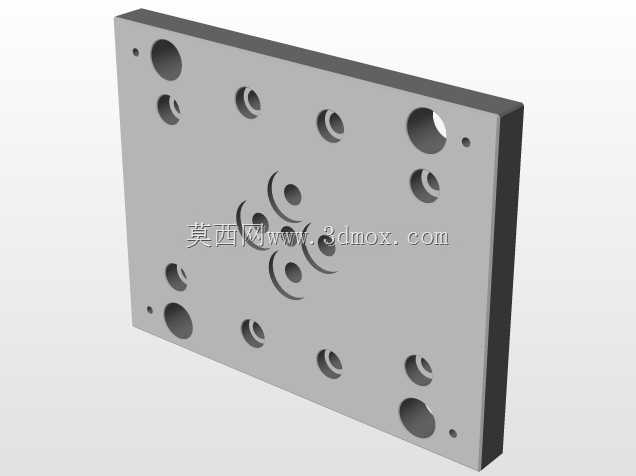

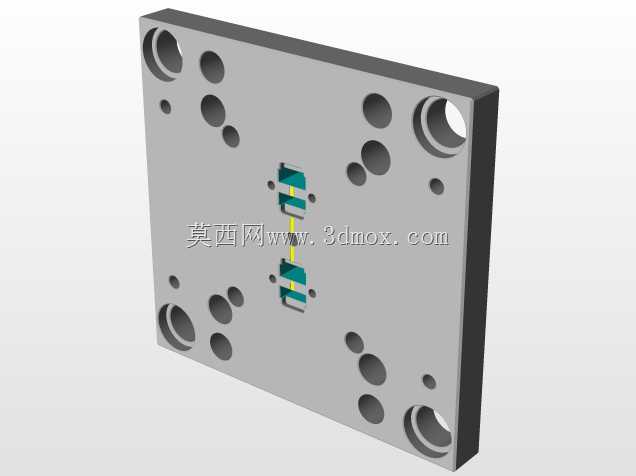

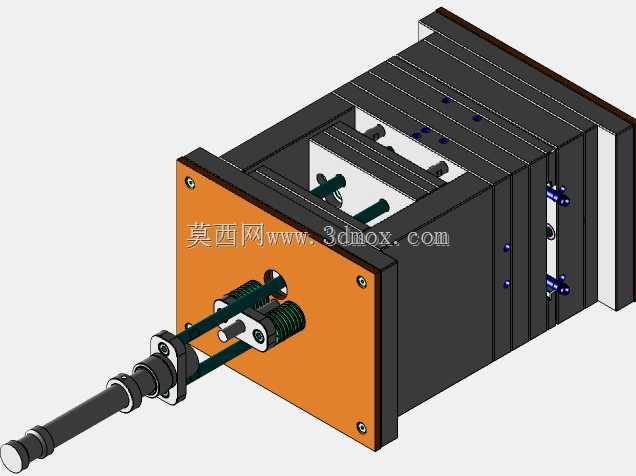

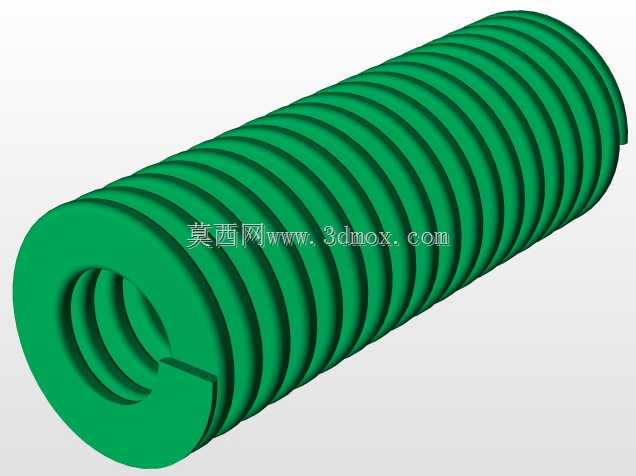

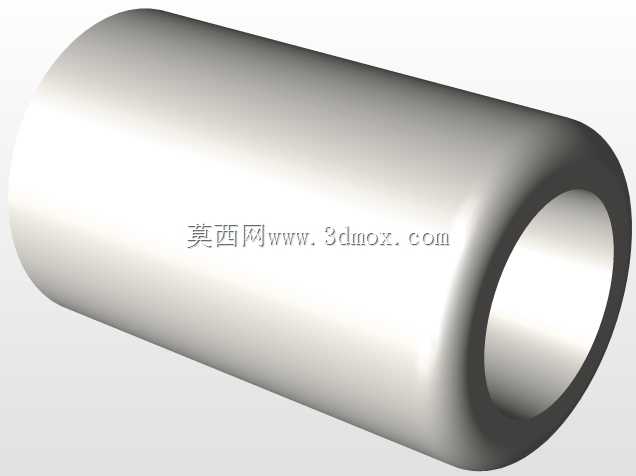

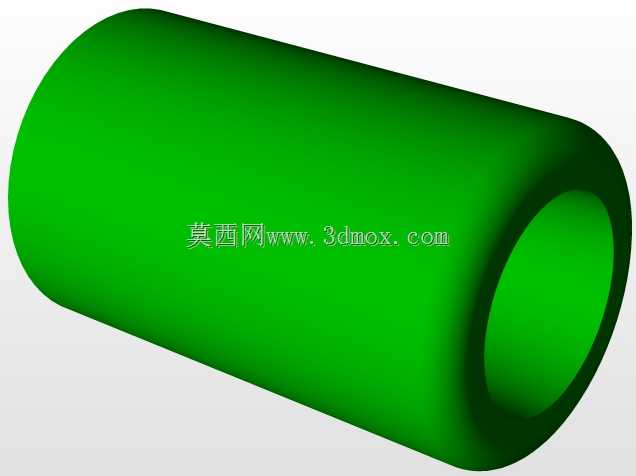

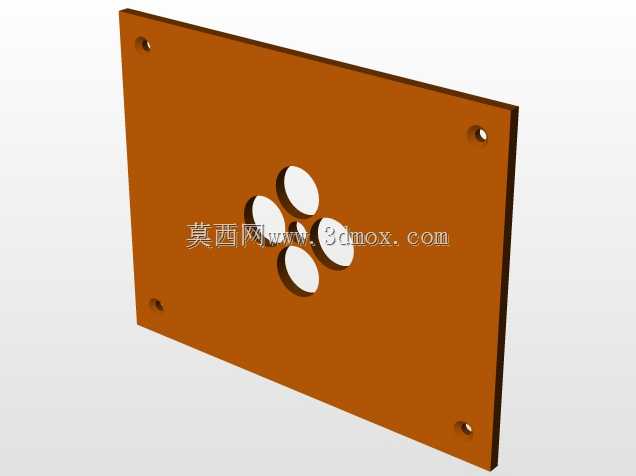

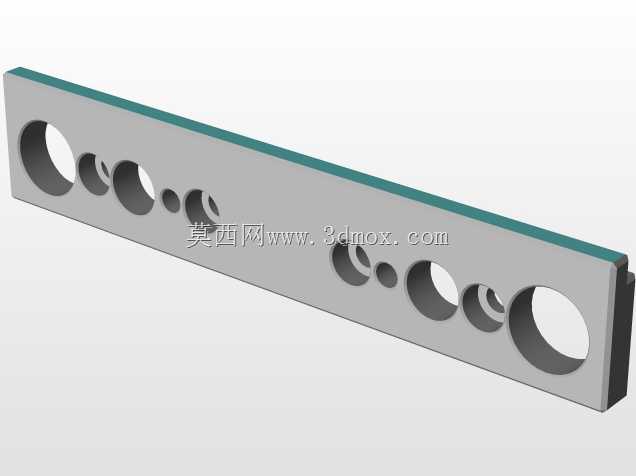

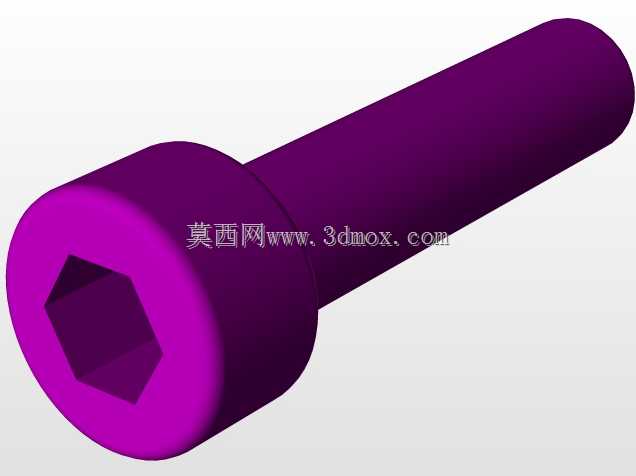

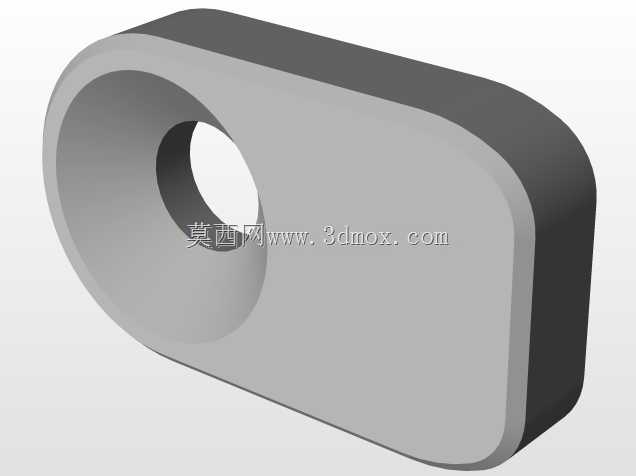

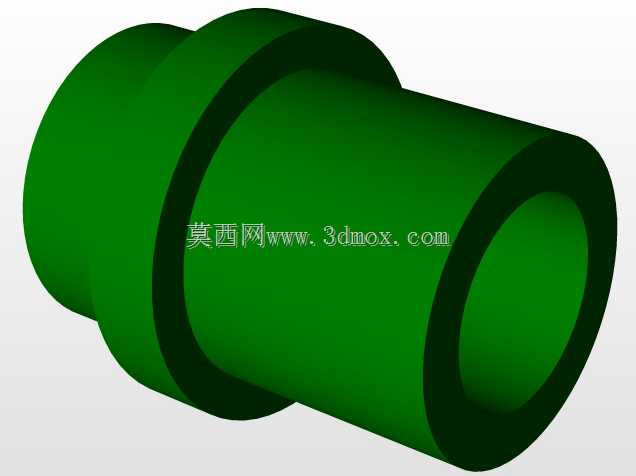

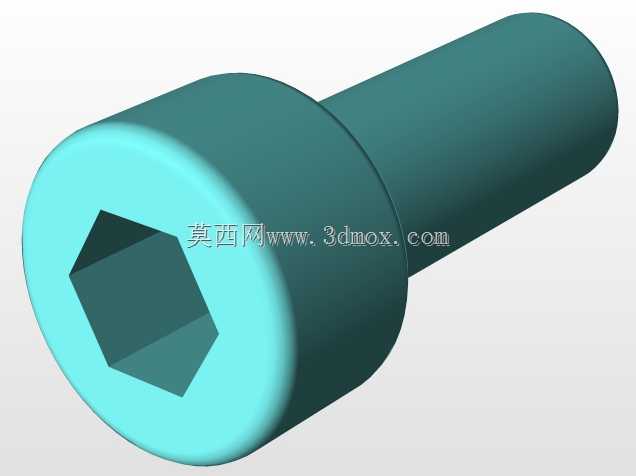

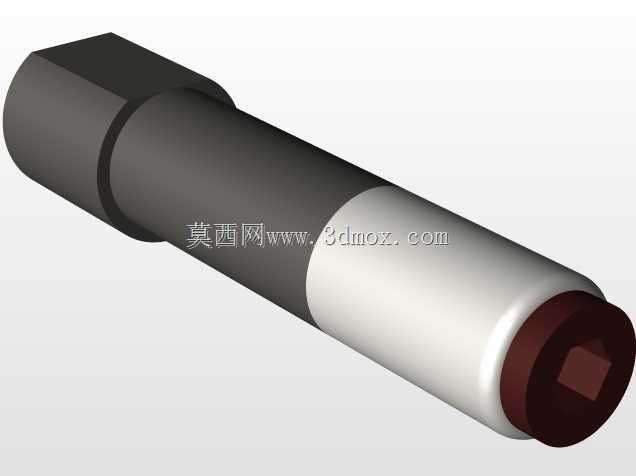

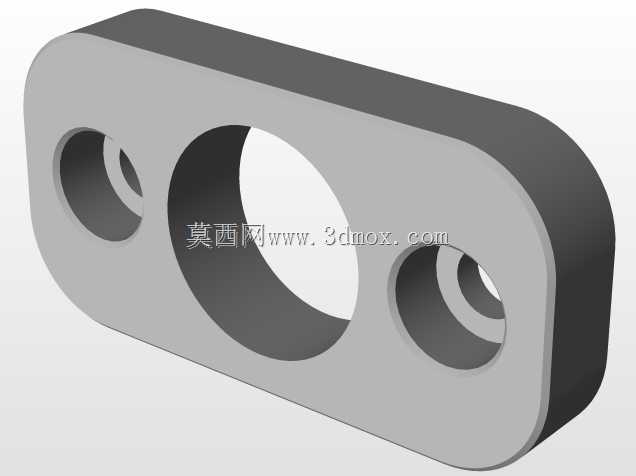

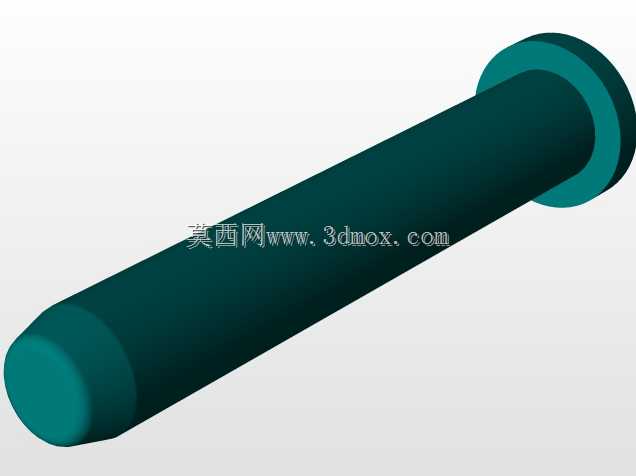

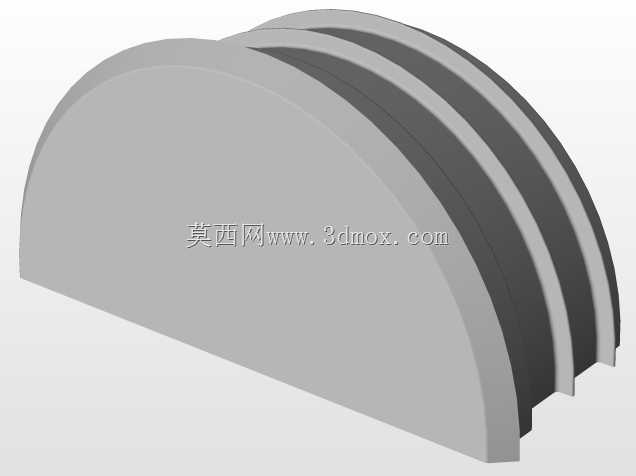

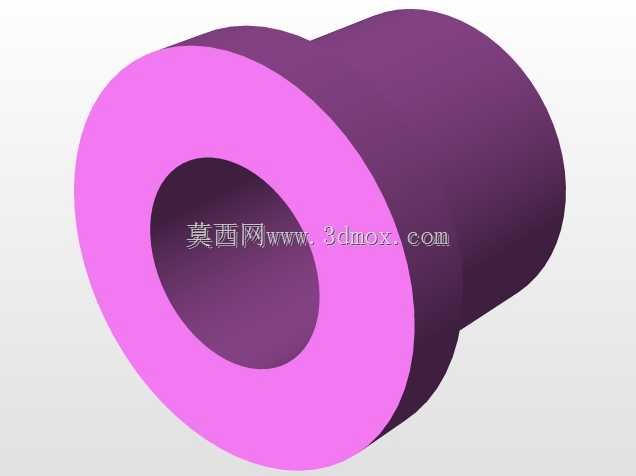

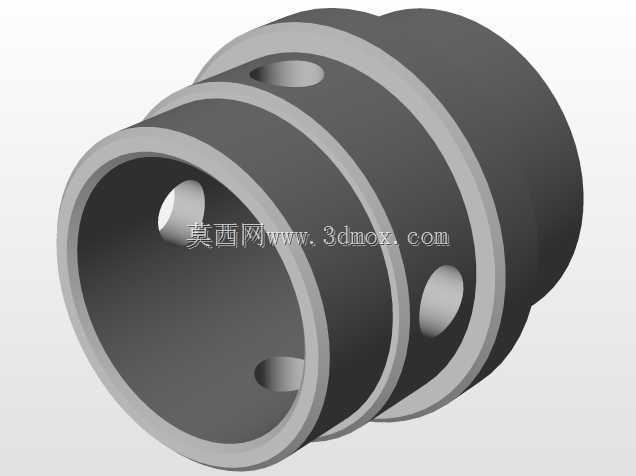

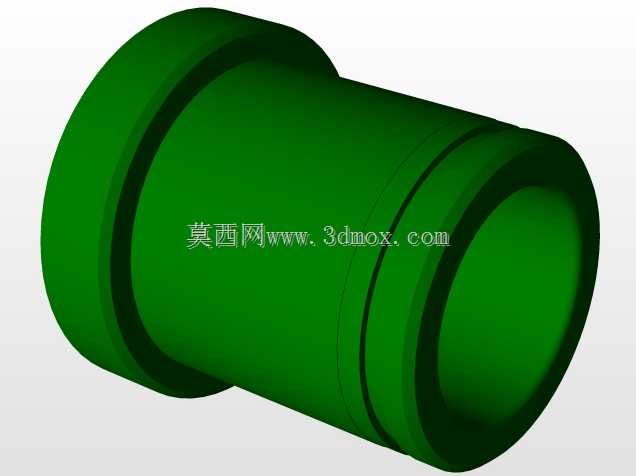

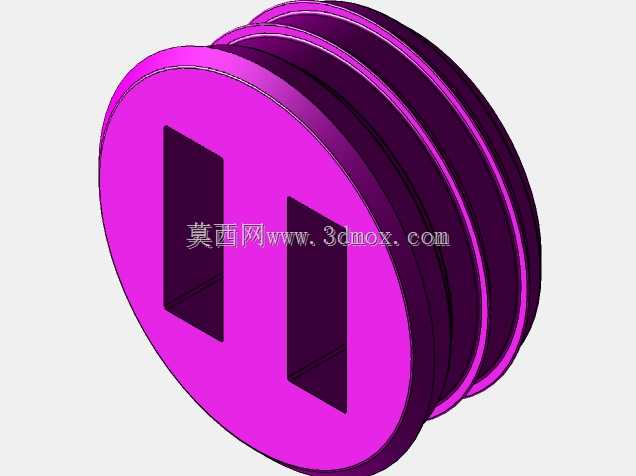

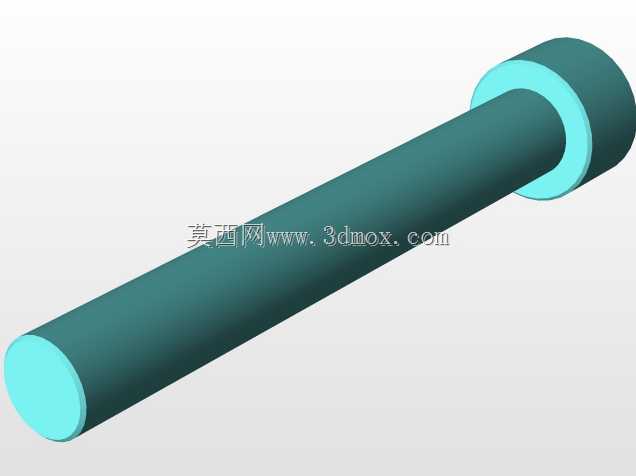

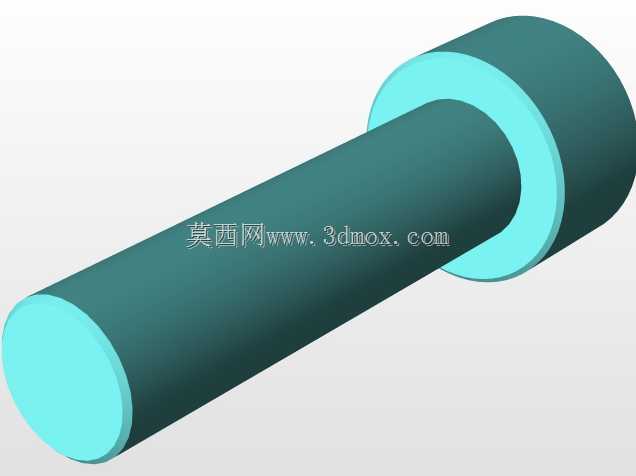

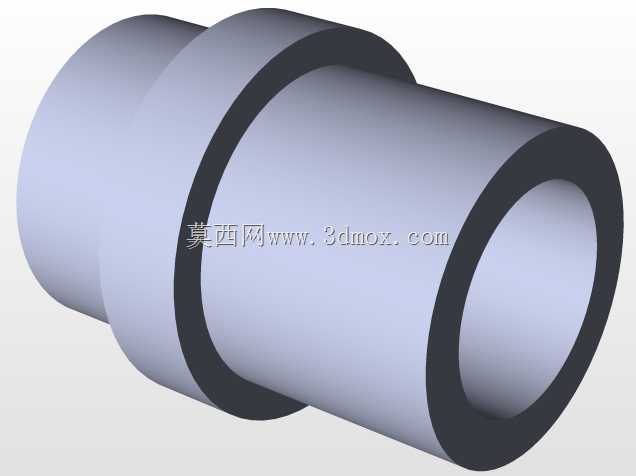

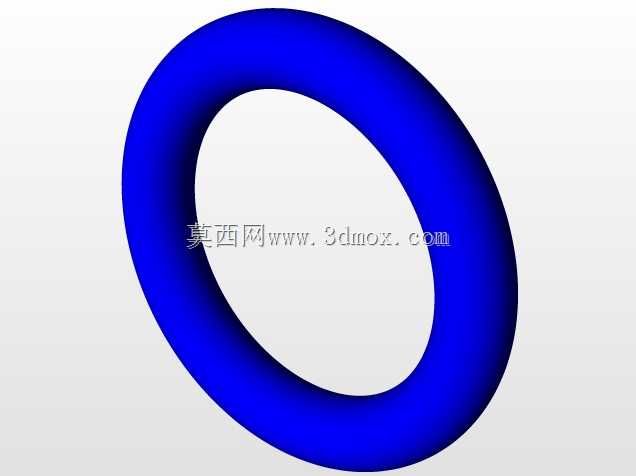

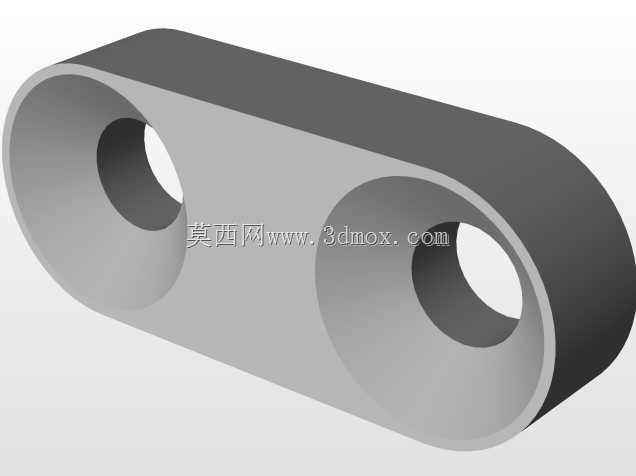

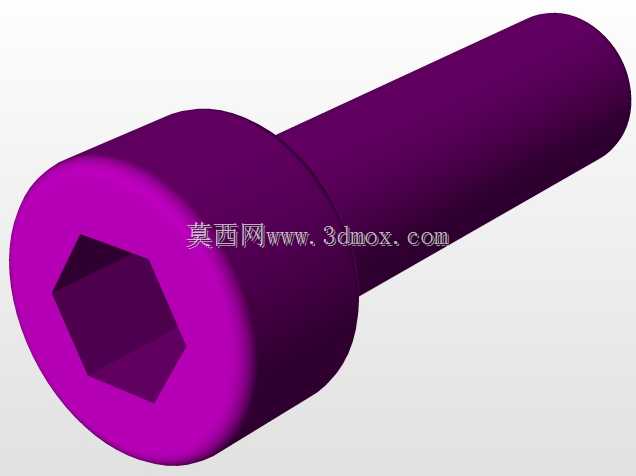

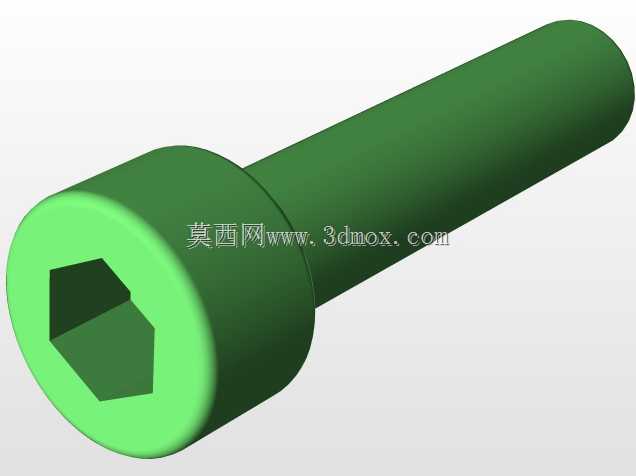

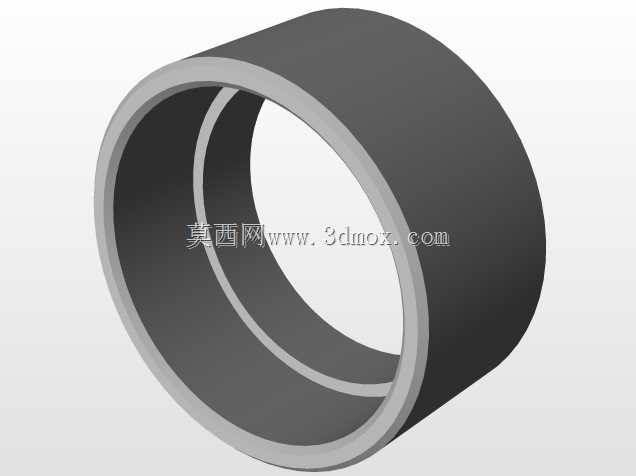

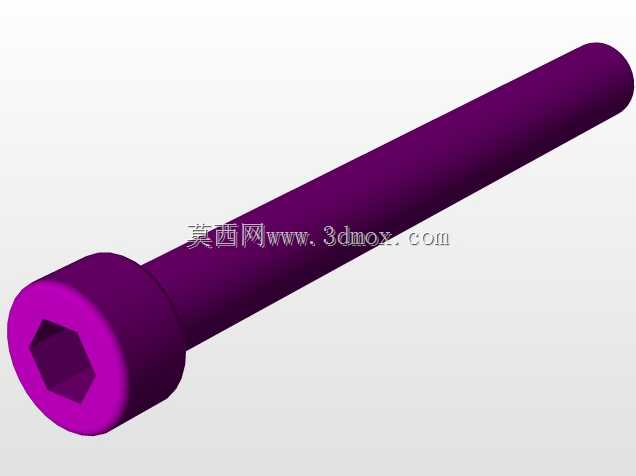

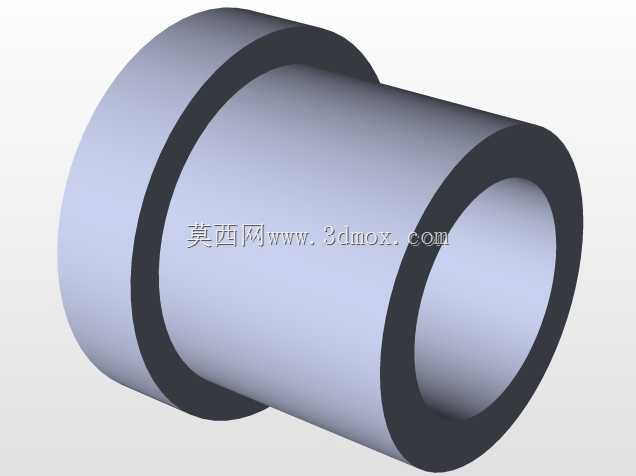

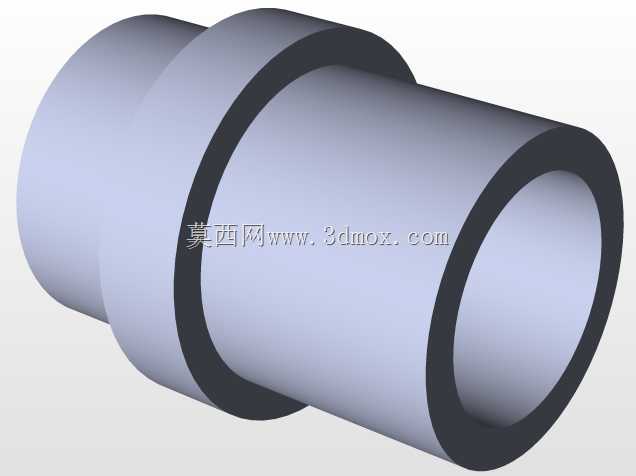

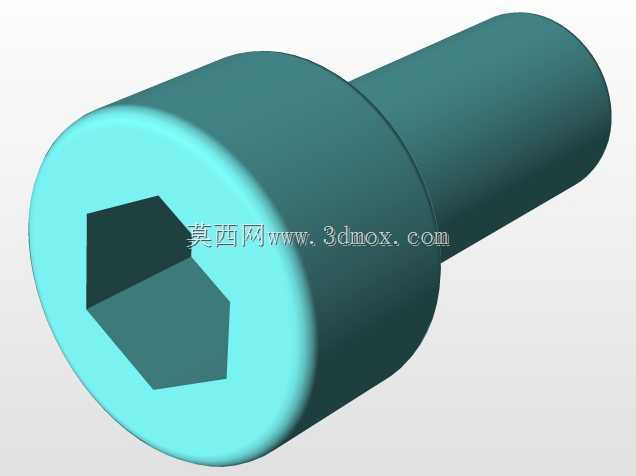

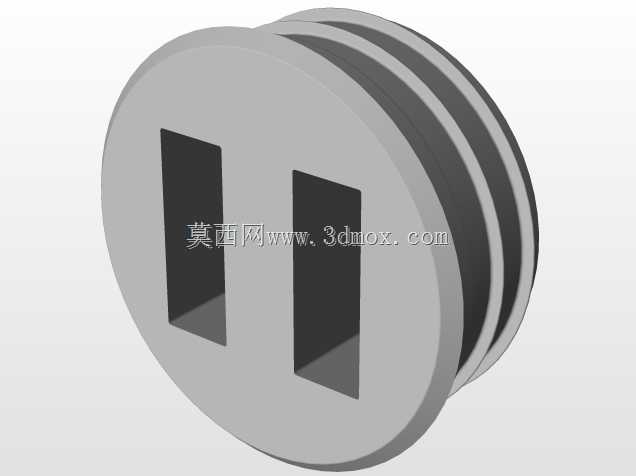

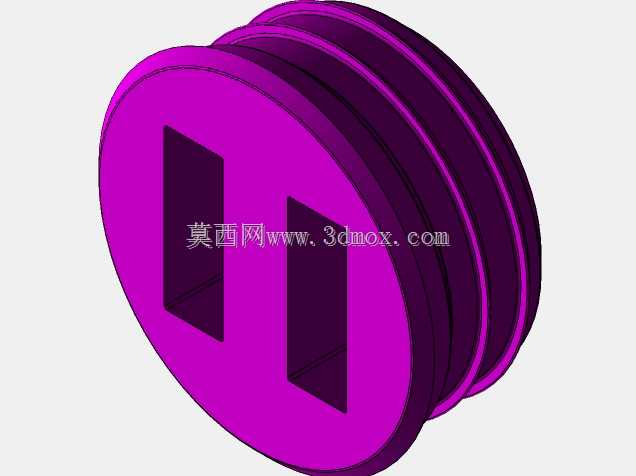

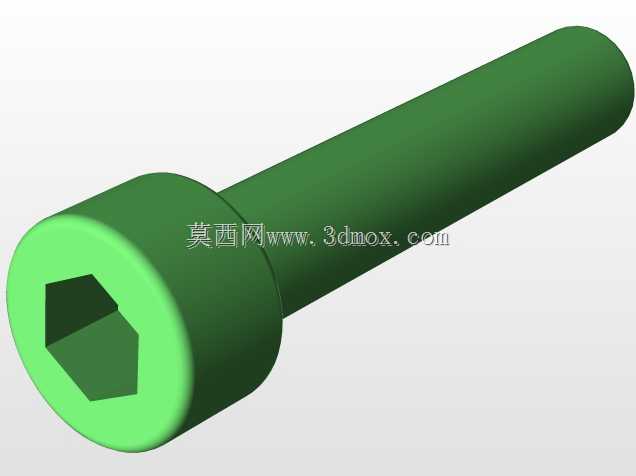

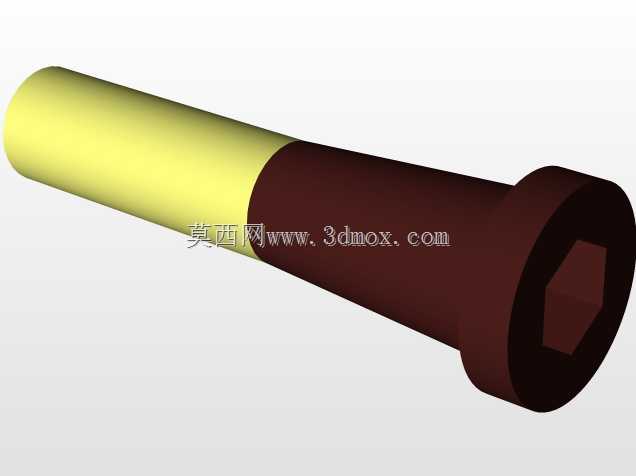

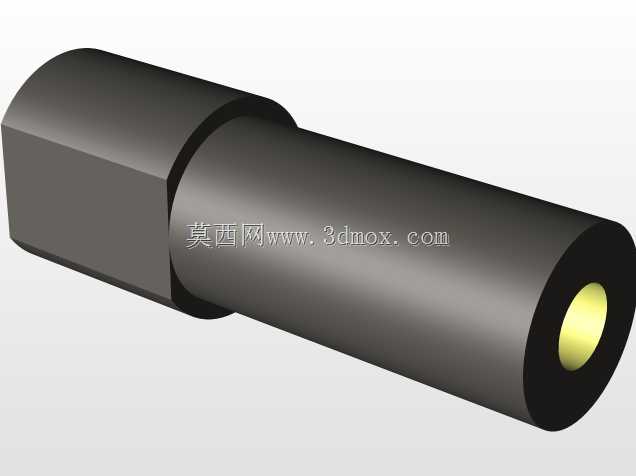

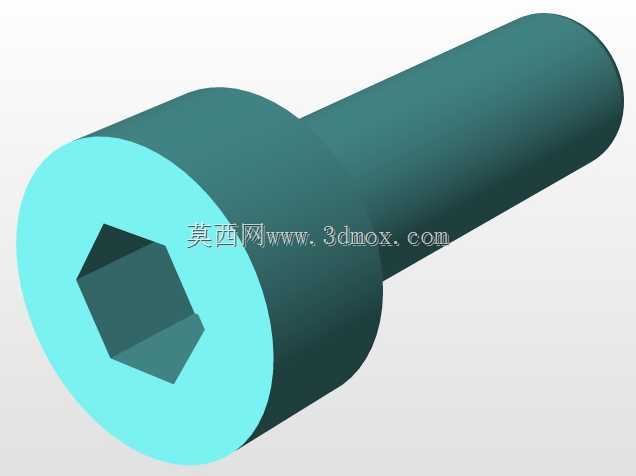

该套模具为典型的多板结构塑料注塑成型工装，主要应用于中小批量带侧向凹凸结构塑料制件的注塑生产场景，适配卧式注塑机的安装使用需求，可覆盖日常消费类塑料配件、工业小型塑料结构件的成型加工环节，在电子配件、小型家电塑料部件的生产场景中具备较高的适配性。从实际用途来看，这套模具能够完成熔融塑料的型腔填充、保压冷却、开模顶出、侧抽芯复位的完整注塑循环，通过内置的侧向抽芯机构解决制件侧向倒扣无法直接脱模的成型难题，避免侧凹结构在开模过程中出现拉伤、变形的问题，保障成型制件的尺寸精度与外观完整性。在功能特性层面，模具采用多层模板叠装结构，从进料侧到顶出侧依次设置了定位环、浇口套、定模板、动模板、支承板、顶出固定板、顶出底板、动模座板，侧向抽芯单元采用导杆配合弹性复位元件的结构设计，开模过程中可通过开模行程驱动侧型芯完成横向抽离动作，合模时依靠锁模块与复位杆保证侧型芯的精准复位，整套结构的运动行程经过合理匹配，不会出现动作干涉的问题。设计思路上，这套模具围绕侧抽芯动作的可靠性展开布局，将进料浇口设置在定模侧中心位置，保证熔融塑料能够均匀填充到型腔各个区域，冷却水道沿型腔周边均匀排布，可实现制件的均匀冷却，减少成型翘曲变形的概率；顶出机构采用双导杆导向的顶出结构，顶出力分布均匀，可避免制件顶出过程中出现顶白、顶穿的缺陷。从安装边界来看，模具整体为方正的块状结构，外侧安装面平整，定位环突出于定模座板表面，可与注塑机的定位孔精准配合，侧向延伸的抽芯驱动杆预留了足够的运动空间，整体安装尺寸适配常规吨位的卧式注塑机拉杆间距，无需额外改装即可完成上机安装，模具的合模导向依靠导柱导套配合实现，合模精度可满足普通民用塑料制件的成型公差要求。整套模具的结构排布紧凑，各功能单元的维护拆装较为便捷，日常生产中可快速完成型腔表面清理、易损件更换的维保操作，能够适配连续化注塑生产的作业需求。
