旅行箱万向脚轮结构设计方案

这款旅行箱脚轮是箱包配件领域的典型功能件，主要应用于各类硬壳、软面旅行箱、登机箱及小型拉杆储物箱的底部支撑与移动场景，是决定箱包使用顺滑度、耐用性与用户体验的核心部件之一。在日常出行场景中，脚轮需要承受箱体满载时的垂直载荷，同时应对机场、高铁站、城市路面、酒店地毯等不同路况的滚动摩擦、侧向冲击与转向扭力，其设计合理性直接影响箱包的使用寿命与推拉手感。

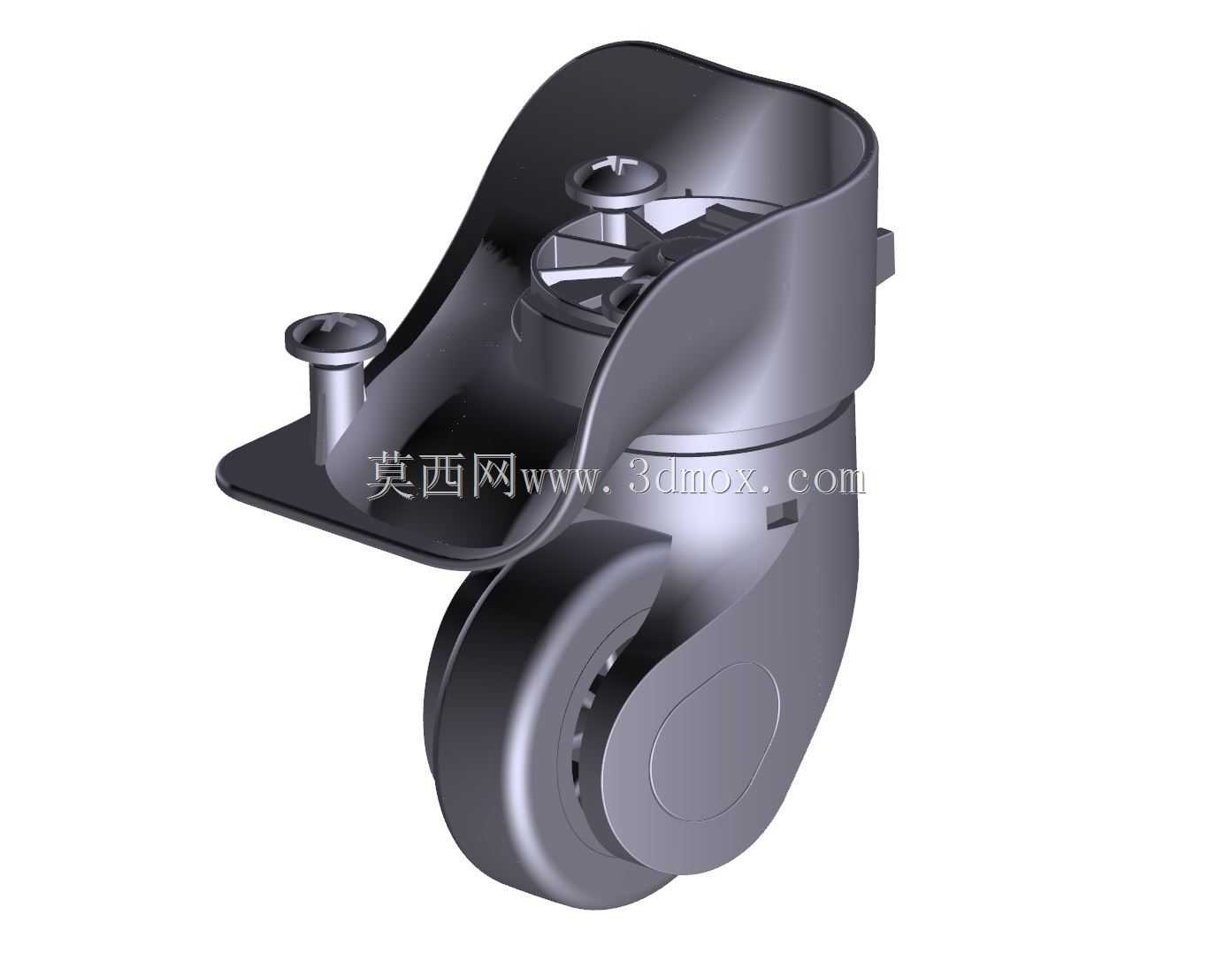

从功能特性来看，该款脚轮为万向旋转结构，支架部分采用一体化弧形包裹设计，既可以对滚轮形成侧向防护，避免行进过程中杂物卡入轮轴缝隙，也能在箱体发生磕碰时吸收部分冲击力，保护轮体连接结构不被直接撞损。顶部设置的两个安装柱对应旅行箱壳体底部的预装孔位，安装时可通过卡扣或螺丝快速固定，无需额外复杂连接件，适配主流箱包壳体的安装间距标准，能够兼容带可拆卸轮组与不可拆卸轮组的两类箱体结构，满足不同箱包产品的装配需求。滚轮采用圆弧接触面设计，相比平边滚轮拥有更小的转向阻力，在推拉转向时无需大幅倾斜箱体即可灵活变向，轮体内部集成的轴承结构可降低滚动过程中的摩擦损耗，即使满载状态下也能保持顺滑的行进体验，减少推行过程中的卡顿与异响。

在设计思路上，整体结构优先考虑注塑生产的工艺可行性，支架与轮体均采用塑料材质，适配模具批量注塑成型的生产要求，各部件的壁厚设计均匀，避免出现注塑缩痕、缺料等工艺缺陷，同时在受力集中的安装柱根部、旋转轴连接处做了加厚加强处理，平衡产品轻量化与结构强度的需求。安装边界方面，顶部安装柱的中心距、伸出长度均匹配常规旅行箱壳体的安装位尺寸，支架整体外轮廓不会超出箱体底部的边缘范围，避免托运过程中轮体突出部位被外力磕碰损坏，滚轮的离地高度经过合理测算，既保证箱体在倾斜推拉时不会蹭到地面，也不会因轮体过高导致箱体重心不稳，放置时出现晃动侧翻的问题。
