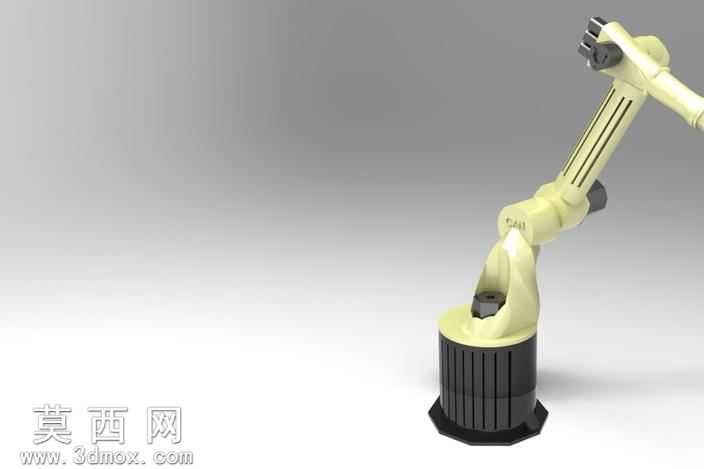

四轴联动工业机械手臂结构设计

本款四轴机械手臂采用机电一体化集成设计思路，在三维建模阶段遵循工业级执行设备的结构合理性原则，从底座承载结构到末端执行接口逐层完成参数化建模。建模过程中首先对底座旋转基座进行结构搭建，采用带加强筋的柱状底座结构，预留伺服电机安装腔与走线槽位，保证底座旋转轴的同轴度公差符合工业设备装配要求，底座底部设计多边形安装法兰面，预留螺栓安装孔位，可直接适配不同规格的工业安装台面。随后依次完成大臂、小臂、腕部三个转动关节的结构建模，每个关节处都预留了谐波减速器安装位、伺服电机固定座与轴承配合面，关节衔接处采用圆弧过渡结构，既避免应力集中问题，也让整体外观线条流畅协调。材质渲染阶段，对机械臂主体外壳采用米黄色工程塑料材质，调整材质粗糙度与漫反射参数，还原工业设备常用的哑光塑壳质感；底座部分采用深灰色磨砂金属材质，添加细微的颗粒纹理模拟铸铁底座的表面质感，关节处的转轴部分采用亮面金属材质，通过高光反射效果突出金属加工件的精密感。结构设计上充分考虑四轴机械手的运动范围，四个转动轴分别对应底座水平旋转、大臂俯仰摆动、小臂俯仰摆动、腕部旋转动作，各关节的运动限位结构在建模中同步完成设计，避免运动过程中出现结构干涉问题，臂身内部预留完整的走线空腔，可将动力线与信号线全部内置，避免外部走线影响设备运行安全。整体建模过程严格按照实际工业机械臂的尺寸比例进行搭建，各零部件之间的配合间隙符合机械装配公差要求，既可以作为自动化生产线的布局参考模型，也可用于机电一体化教学演示场景，完整还原了四轴工业机械手的典型结构特征与设计逻辑。
