带悬架减震结构的AGV移动机器人底盘

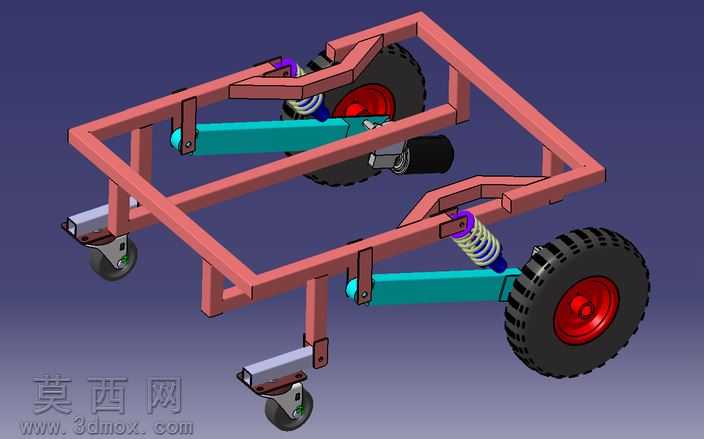

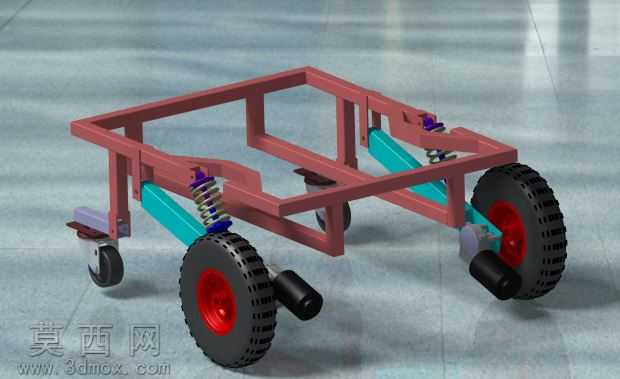

本模型为可作为AGV使用的移动机器人底盘结构，采用三维建模软件完成全参数化设计，整体建模过程严格遵循机械设计规范，对每一处结构细节都做了完整的几何特征还原，无多余冗余特征，模型可直接导入各类三维软件进行结构校核、运动仿真与二次优化设计。整体底盘采用框架式承载结构，主体承载框架由标准型材拼接构成，建模时还原了型材的截面特征与拼接处的连接结构，框架整体布局规整，预留了上层功能模块的安装接口，可根据实际使用需求拓展搭载不同的功能组件。行走系统采用双轮驱动加万向随动轮的布局形式，两个大尺寸驱动轮分别布置在底盘后侧左右位置，驱动轮配套独立的减震悬架结构：悬架摆臂采用铰接方式与主框架连接，摆臂与框架之间设置螺旋弹簧与阻尼减震器，建模时还原了减震器的弹簧圈特征、安装吊耳结构与铰接副的配合关系，该悬架结构可在不平整路面行驶时有效缓冲路面冲击，保证驱动轮始终与地面贴合，避免出现驱动打滑、车身颠簸的问题。底盘前侧布置两个万向脚轮作为随动支撑，建模时还原了脚轮的转向支架、滚轮结构与安装固定板，脚轮通过安装板固定在主框架前端，可实现任意方向的随动转向，保证底盘转向灵活。驱动轮的轮毂、轮胎纹理都做了细节还原，轮胎采用橡胶材质的视觉渲染设置，轮毂采用金属红色漆面材质，主框架采用金属红的喷涂材质表现，悬架摆臂采用青蓝色金属漆材质区分，减震弹簧采用亮面金属材质，万向轮支架采用镀锌金属质感，不同部件通过材质差异做清晰的视觉区分，渲染效果层次分明，可清晰展示各部件的装配关系与结构位置。设计过程中充分考虑AGV的实际使用场景，通过独立悬架的设计提升底盘的地形适应能力，框架式结构在保证整体结构强度的同时尽可能降低底盘自重，驱动轮与随动轮的布局保证了底盘的运行稳定性，转向灵活度，整体结构紧凑，安装维护便捷，可作为各类仓储转运AGV、巡检移动机器人的底盘基础结构参考，模型完整还原了各部件的装配位置与连接关系，可用于运动仿真演示、结构方案验证、教学案例展示等场景。
