黄色防水型自复位按钮开关结构设计

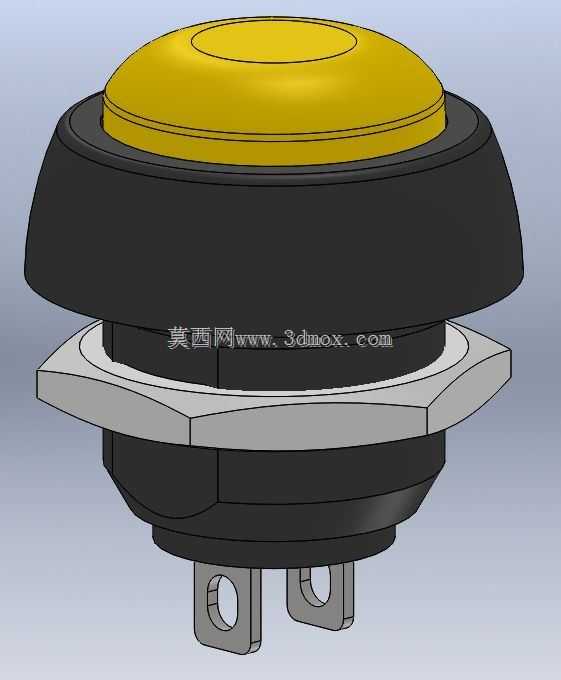

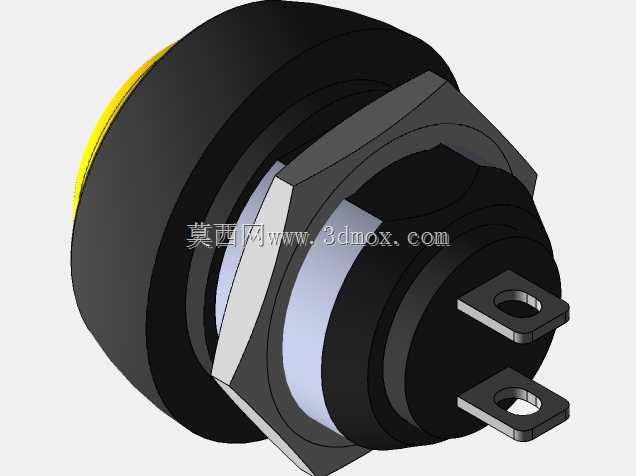

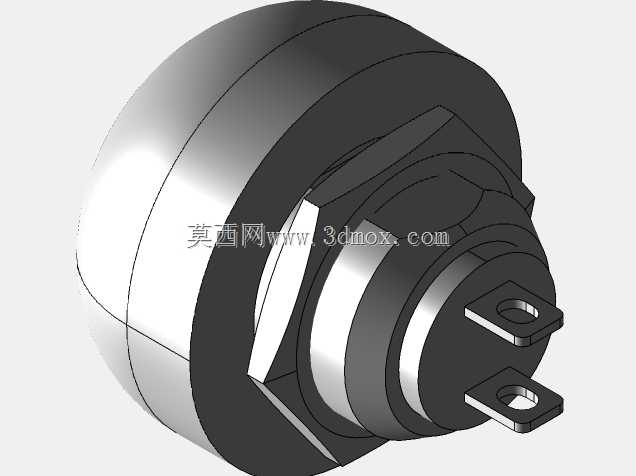

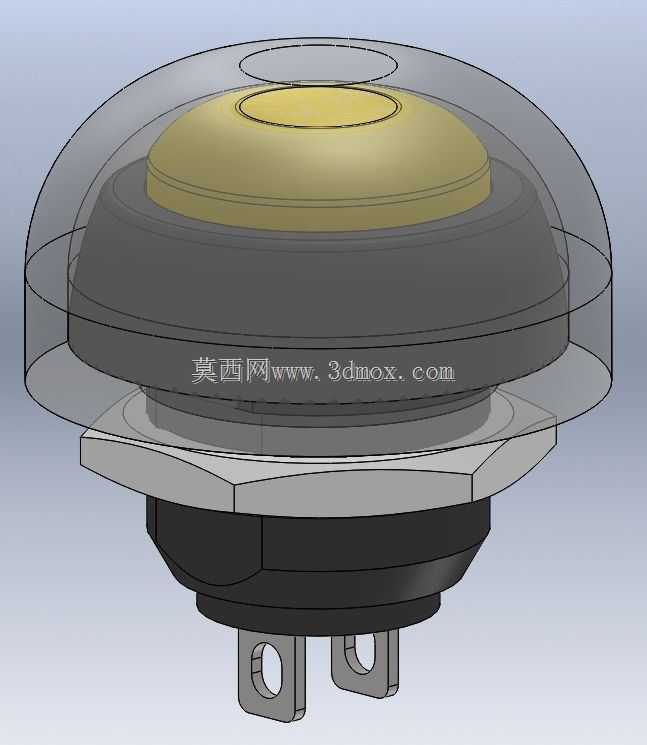

这款黄色按钮开关是低压控制回路中常用的手动触发元件，广泛应用在小型机电设备、工控操作台、户外便携装备、食品加工机械、园林电动工具等场景中，作为启动、停止、复位、功能切换的手动输入部件使用，能够在存在少量飞溅、粉尘的常规作业环境下稳定传递触发信号，适配多数低压直流、交流控制回路的通断需求。产品采用凸面黄色按键搭配黑色防水护套的结构设计，顶部按键选用醒目的明黄色，在复杂设备面板上具备极高的辨识度，操作人员可快速定位操作位置，避免误触相邻控件；按键表面做了微弧凸面处理，贴合手指按压的触感曲线，按压行程适中，触发反馈清晰，每次按压都能传递明确的到位手感，减少操作时的不确定感。外层黑色护套采用弹性密封结构，与安装螺母配合后可在面板安装位置形成有效密封，阻挡日常作业中的水滴、粉尘从安装缝隙进入设备内部，适配户外、潮湿工况下的使用需求。底部采用快接式插片接线端，接线时无需额外焊接，搭配标准插簧端子即可快速完成接线装配，两个插片端子对应开关的常开触点，自然状态下触点保持断开，按压按键时触点闭合导通回路，松开按键后依靠内部弹性结构自动复位断开，实现瞬时触发的控制逻辑。安装结构采用标准螺纹配六角锁紧螺母的设计，安装时仅需在设备面板开出对应尺寸的圆形安装孔，将开关主体从面板正面穿入，在背面旋紧六角螺母即可完成固定，安装边界紧凑，不会占用面板后方过多的装配空间，适配厚度在1到5毫米之间的各类金属、塑料面板。整体结构设计充分考虑了一线装配、日常使用的实际需求，没有冗余的复杂结构，零件配合精度合理，既保证了按压操作的顺畅手感，又兼顾了密封防护、快速装配的实用属性，能够满足多数常规工业控制、民用设备的手动控制需求，在频繁操作的工况下也能保持稳定的触点导通性能与复位可靠性。
