Xlamp XP-G3大功率LED封装结构

　　这款大功率LED封装结构的三维建模，完全围绕实际照明场景的落地需求搭建，在做结构拆解前，首先要明确它的核心应用边界——这类器件并非普通消费级指示类LED，而是面向高流明密度需求的场景，比如工业设备的局部工作照明、户外便携灯具的核心光源、通讯设备的状态指示补光、车载辅助照明模组的发光单元，甚至是部分机器视觉检测工位的辅助照明光源，不同场景对它的安装公差、热传导路径、光学出光角度的要求差异极大，建模时必须把这些实际工况的约束条件全部纳入考量。

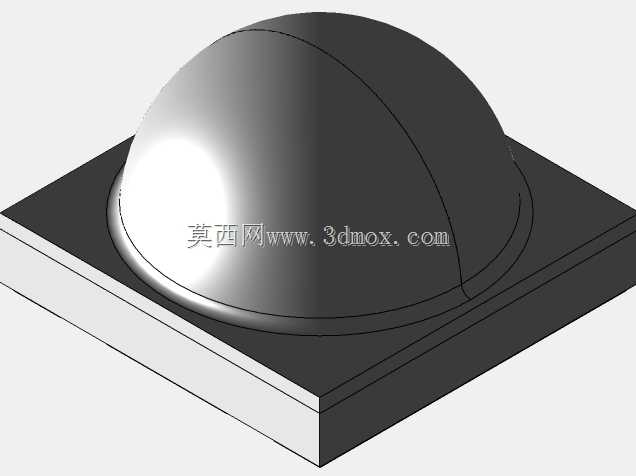

　　从结构分层来看，最外层的半球形透明封装透镜并非简单的防护结构，它的曲率是经过光学仿真反复校准的，建模时没有采用随意的半球拉伸成型，而是严格匹配正装LED的出光折射路径，让芯片发出的大角度光线经过透镜折射后，形成符合应用需求的出光角度，避免光线在封装内部反复反射造成光损，同时透镜的边缘做了微小的倒角过渡，和下方基座的贴合面预留了密封胶的填充槽，实际生产中这个槽位填充的密封硅胶可以隔绝水汽、粉尘侵入，满足户外使用的IP防护等级要求，建模时特意把这个0.15mm深度的环形槽做了独立特征，方便后续做密封工艺的仿真验证。

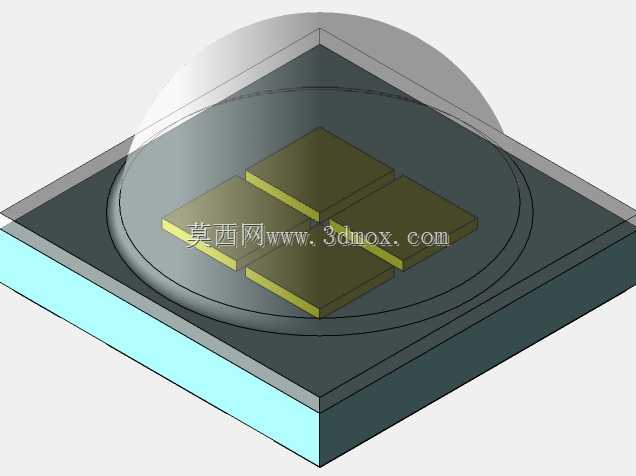

　　透镜下方的核心发光区域，采用了三芯片并排的正装布局，这也是XP-G3系列区别于小功率单芯片LED的核心特征，三个发光芯片的间距控制在0.2mm，既保证了发光面的集中性，避免多芯片布局造成的光斑重影问题，又给芯片之间的焊线预留了足够的操作空间，每个芯片的底部都和下方的热沉基座直接贴合，建模时没有忽略芯片与基座之间的导热胶层厚度，这个0.05mm的薄层虽然尺寸极小，但直接决定了器件工作时的热阻参数，是热仿真环节不能省略的关键结构。芯片周边的金色导电层并非装饰特征，它是蚀刻在陶瓷基座上的导电线路，建模时还原了线路的走线宽度和转角弧度，实际生产中这个线路的载流能力直接匹配350mA到1A的驱动电流，转角做圆弧处理也是为了避免大电流通过时的尖端放电问题。

　　下方的基座结构采用陶瓷加金属热沉的复合设计，最上层的陶瓷基板承担绝缘和线路承载的功能，中间的金属层是核心的热传导路径，直接把芯片工作产生的热量传导到下方的PCB安装面，最底部的浅蓝色绝缘层是焊接阻焊层，建模时还原了阻焊层的开窗位置，也就是后续SMT贴装时的焊盘区域，焊盘的尺寸完全符合行业通用的3535封装规格，长宽尺寸为3.5mm*3.5mm，这个尺寸边界是和通用LED贴装的吸嘴、钢网开孔尺寸完全匹配的，不需要额外定制贴装工装，就能适配常规的SMT生产线，这也是这类标准化LED器件能大规模应用的核心原因——安装边界完全兼容通用工艺，不需要下游厂商做额外的产线调整。

　　在做安装适配性设计时，建模特意保留了基座底部的平面度公差特征，整个安装面的平面度控制在0.02mm以内，保证贴装时和铝基板的贴合间隙足够小，减少热传导路径上的空气间隙，降低整体热阻。很多初级建模者容易忽略的是，这类LED的透镜顶端到安装面的总高度控制在2.1mm以内，这个高度边界是为了适配后续加装二次光学透镜的需求，比如加装聚光透镜、柔光扩散罩的时候，不需要额外调整支架高度，就能让发光面正好处于二次透镜的焦点位置，保证光学效果的一致性。

　　从结构可靠性的角度来看，整个封装的所有棱角都做了微小的圆角处理，没有尖锐的应力集中点，不管是透镜和基座的结合位置，还是热沉层和陶瓷层的结合面，都没有直角结构，避免在高低温循环工况下，因为不同材料的热膨胀系数差异造成的结构开裂。比如陶瓷的热膨胀系数和金属热沉差异较大，如果结合面做直角设计，在-40℃到120℃的温度循环测试中，直角位置很容易出现应力集中导致的陶瓷开裂，建模时把结合位置的圆角设置为0.1mm，就能大幅降低这种失效风险，这些细节都是实际量产中经过大量可靠性验证沉淀下来的结构特征，不是凭空设计的装饰结构。

　　另外，建模时特意区分了不同结构层的材料属性特征，比如透镜的透明材质属性、陶瓷基座的哑光绝缘属性、导电线路的金属光泽属性、热沉层的高导热金属属性、底部阻焊层的绝缘属性，这些材质区分不仅是为了渲染效果，更重要的是在后续做热仿真、结构应力仿真时，可以直接给不同特征赋予对应的材料参数，不需要重新拆分零件，大幅提升后续工程分析的效率。对于下游的结构设计人员来说，拿到这个模型之后，可以直接把它导入到整灯结构、设备面板的装配体中，直接校验安装空间、光学路径、热传导路径的匹配性，不需要再重新测绘器件尺寸，避免因为手动测绘的尺寸误差造成的开模失误、安装干涉问题。

　　在实际选型应用中，这个结构的LED可以适配多种驱动电流工况，在350mA驱动下可以达到150lm以上的光通量，在1A大电流驱动下光通量可以超过400lm，而它的封装尺寸和常规3535LED完全兼容，所以很多厂商在做产品升级的时候，不需要修改原有PCB的焊盘设计，直接替换这个器件就能提升整灯的亮度，这也是它在工业照明、便携照明、通讯设备指示场景中被广泛应用的核心优势，而三维模型的精准还原，正是为了让设计人员在选型阶段就能准确评估它的适配性，减少打样验证的迭代次数。
