利川LCDA357H闭环步进电机驱动器结构设计

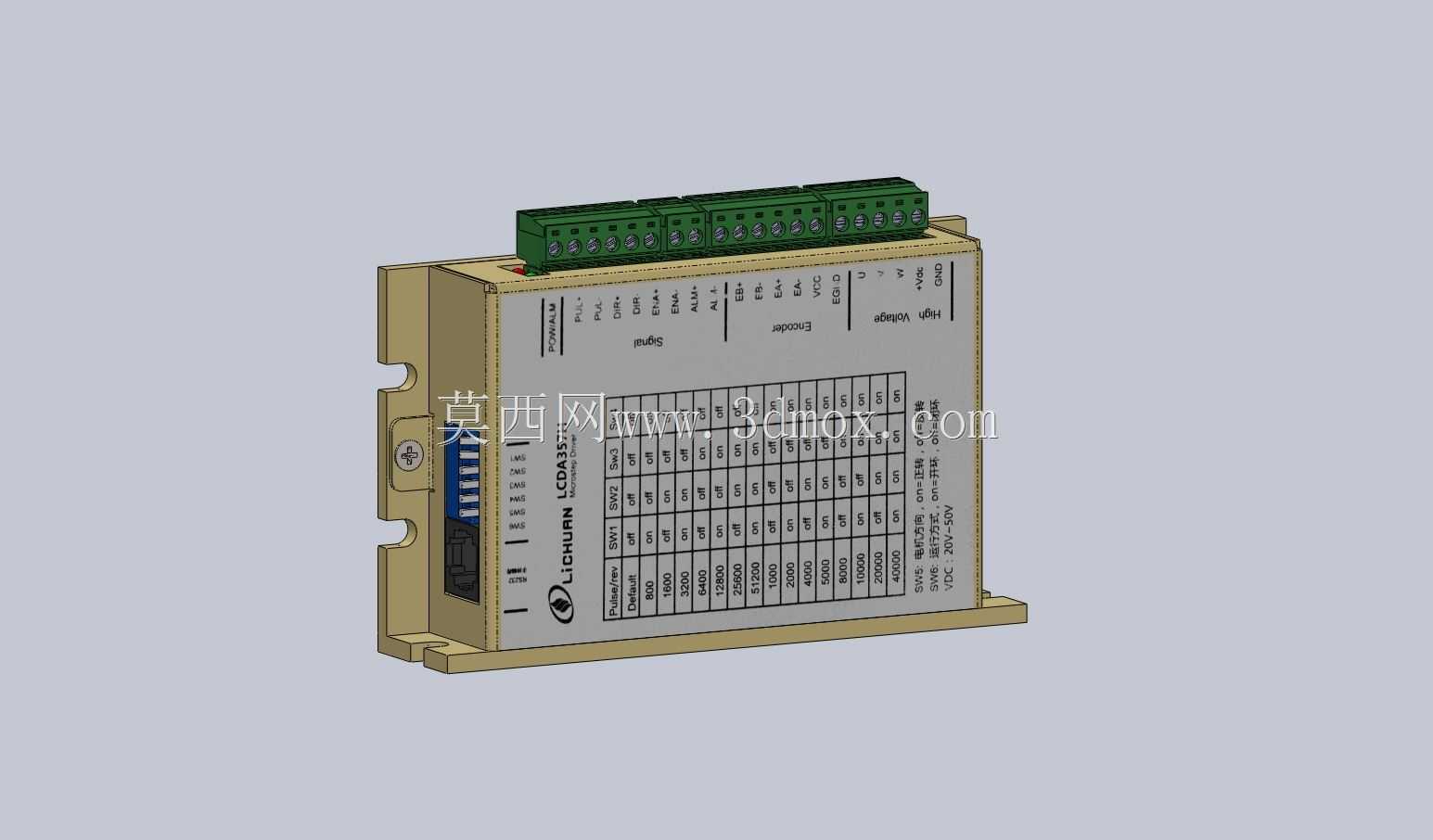

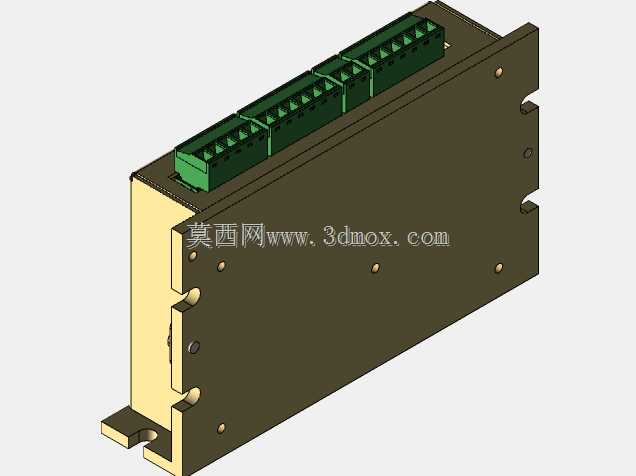

这款闭环步进驱动器，是数控加工设备、电子装配流水线、自动化检测工位、小型非标专机中常用的运动控制核心部件，主要作用是接收上位控制系统发出的脉冲方向信号，转化为步进电机的绕组驱动电流，精准控制电机的转动角度、运行转速与输出扭矩，同时依托闭环反馈机制实时采集电机运行的位置偏差，动态调整输出参数，避免传统开环步进系统容易出现的丢步、过冲问题，大幅提升运动控制的精度与运行稳定性。在实际工业场景中，这类驱动器常搭配42、57、86系列两相步进电机使用，覆盖点胶机、螺丝锁付机、激光打标机、小型传送带模组、3D运动平台等多种设备的驱动需求，能够在低速运行时提供充足的扭矩输出，高速段也能维持平稳的运行状态，减少电机运行过程中的振动与异响。从产品设计思路来看，这款驱动器在原有通用步进驱动的结构基础上，对顶部的接线端子块做了针对性的结构优化，将端子间距从常规3.5毫米调整为3.81毫米，既提升了接线操作的便捷性，也增强了大电流工况下端子间的绝缘安全距离，降低接线误触、短路的风险；同时对侧面的状态指示发光二极管做了结构适配，让运行、故障、电源等状态指示的可视角度更宽，设备调试与日常运维时无需俯身凑近就能快速识别设备运行状态；外壳侧边预留了标准的导轨安装卡扣与螺丝固定孔位，既可以适配工业电控柜内的标准DIN导轨快速卡装，也能通过螺丝直接固定在设备的安装板上，适配不同设备的电控安装布局。从外形尺寸与安装边界来看，驱动器主体采用金属拉伸外壳，既能够为内部的功率驱动板、控制电路板提供足够的结构防护，也能通过金属外壳快速散出功率器件工作产生的热量，无需额外加装散热风扇就能满足长时间连续运行的散热需求；顶部的绿色接线端子排按照电源输入、电机绕组连接、信号输入、反馈接口的功能分区排布，不同功能区的端子标识清晰，接线时能够快速区分对应接口，减少接线错误概率；侧面预留的拨码开关区域用于设置驱动器的细分参数、输出电流档位，拨码位置标识清晰，调试时无需查阅手册就能快速完成参数配置；底部的安装底座做了加厚处理，安装后整体结构稳固，即使在设备有轻微振动的工况下也不会出现松动移位的问题，外壳表面的参数丝印区域做了耐磨处理，长期使用也不会出现标识模糊脱落的情况，方便后期运维时快速核对设备参数。
