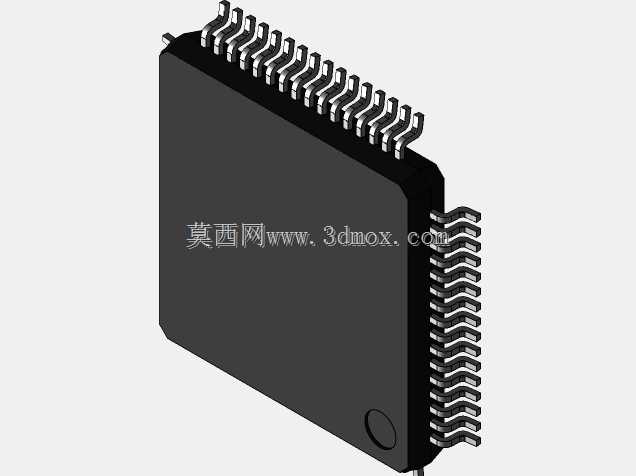

LQFP64薄型四平面芯片封装结构

这款LQFP-64薄型四平面封装结构，是当前消费电子、工业控制、车载电子领域应用极为广泛的表贴式集成电路承载结构，最常作为STM32系列通用微控制器的标准封装形态，适配各类需要嵌入式控制功能的终端设备，从家用智能小家电的主控板、工业现场的传感采集节点，到车载辅助控制模块、消费类数码产品的核心控制单元，都能见到该封装形态的芯片身影。作为典型的表面贴装型封装，它的核心设计思路是在尽可能压缩封装本体占用PCB面积的前提下，保障64个信号引脚的可靠电气连接，同时兼顾芯片工作过程中的散热需求与批量生产时的贴片良率。从结构特性来看，该封装采用四边出脚的鸥翼型引脚设计，引脚从封装本体的四个侧面水平引出后向下弯折，形成贴合PCB焊盘的焊接面，这类引脚设计能够有效吸收PCB与芯片本体之间因热膨胀系数差异产生的应力，避免温度循环过程中焊点开裂失效，同时引脚间距统一规整，适配常规SMT回流焊工艺，不需要特殊的治具就能完成高速贴片作业，大幅降低批量生产的工艺成本。封装本体采用黑色环氧塑封材质一体成型，本体边角设置有圆形定位标记，用于生产贴片过程中的引脚方向识别，避免反向贴装导致的电路功能失效，本体厚度控制在薄型化区间，能够适配各类对安装高度有严格限制的紧凑型设备内部空间，比如超薄型智能终端、便携式检测设备的内部板卡堆叠场景。在安装边界层面，该封装的引脚外伸尺寸经过精准核算，设计PCB封装焊盘时只需要按照引脚实际外伸轮廓预留对应焊接区域，不需要额外预留过大的避让空间，封装本体底部与PCB表面之间留有微小间隙，既能够保障焊接后焊锡的爬升检视空间，方便生产过程中的AOI光学检测，也能避免本体直接贴紧PCB导致的助焊剂残留无法清理、长期使用后绝缘性能下降的问题。这类封装结构的散热设计依托四个侧面的金属引脚实现，芯片工作时产生的热量可以通过多组引脚快速传导到PCB的铜箔走线层，借助板卡的铺铜区域完成被动散热，在常规工作功耗下不需要额外加装散热片就能满足芯片的结温控制要求，进一步节省板卡的空间占用与物料成本。在实际电路应用中，该封装的64个引脚可以灵活分配为电源引脚、接地引脚、通用IO接口、通信接口、模拟采集通道等功能，能够满足绝大多数中端嵌入式控制场景的引脚数量需求，不需要选用引脚数更多、成本更高的封装类型，兼顾了功能扩展性与硬件成本控制。
