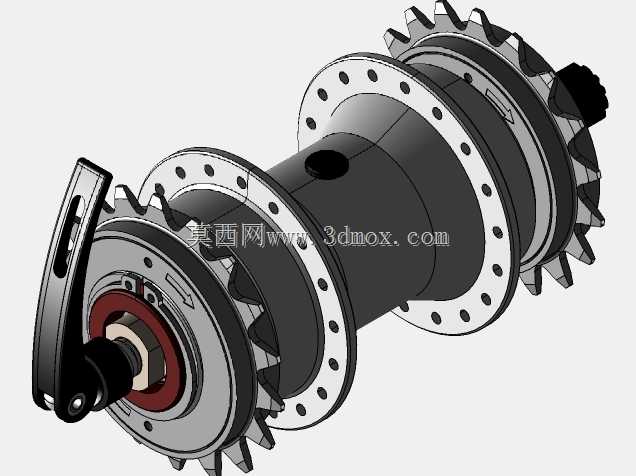

双驱自行车专用静音轮毂集线器结构

这款双驱结构的轮毂集线器，主要面向特种通勤自行车、线性踏板助力自行车的传动系统升级场景，可同时适配右侧常规齿盘驱动、左侧踏板驱动以及左侧电动助力三种动力输入模式，解决传统单驱轮毂在复杂路况下动力输出单一、爬坡扭矩不足的问题，尤其适配长距离通勤、轻载非铺装路面骑行的使用需求，能够在人力踩踏与电力助力之间实现顺畅的动力衔接，避免不同动力源切换时出现的卡滞、动力脱节问题。从功能特性来看，该集线器采用双侧棘爪传动结构，两侧的动力输入单元相互独立又可协同输出，当单侧动力输入时，另一侧的棘爪结构会自动处于离合状态，不会产生反向拖拽的阻力，而当双侧同时输入动力时，两组棘爪会同步咬合，将两侧扭矩共同传递至轮组辐条安装位，实现动力的叠加输出，同时内部的阻尼结构经过优化，在棘爪咬合与脱开的过程中能够大幅降低金属碰撞的声响，实现静音传动的效果，避免骑行过程中出现花鼓异响的问题。在设计思路上，这款集线器采用同轴一体化布局，将两组传动棘爪、轴芯、辐条法兰整合在同一壳体内部，没有额外突出的外挂结构，尽可能压缩了整体的轴向宽度，保证能够兼容常规自行车的后叉开档尺寸，同时壳体采用等壁厚的回转结构设计，在保证结构强度的前提下尽可能降低整体重量，两侧的辐条法兰采用对称式孔位布局，辐条安装孔的角度经过优化，能够匹配常规轮组的编圈角度，不需要定制特殊长度的辐条就可以完成轮组组装，降低了后续的装配与维护成本。在外形尺寸与安装边界上，该集线器的轴向总长度适配135mm规格的自行车后叉开档，轴芯采用标准快拆兼容的直径规格，既可以搭配常规快拆杆使用，也可以替换为桶轴结构提升连接刚性，两侧的齿盘安装位采用标准螺纹规格，能够兼容市售常规规格的自行车飞轮与齿盘，不需要额外定制转接配件，壳体的最大回转半径经过严格控制，装配完成后与后叉腿、刹车结构之间留有足够的安全间隙，不会在轮组转动过程中出现剐蹭问题，同时两端的轴挡位置采用标准的轴承安装位，可以直接替换常规规格的深沟球轴承，后期维护时不需要寻找特殊规格的配件，大幅降低了长期使用的维护门槛。
