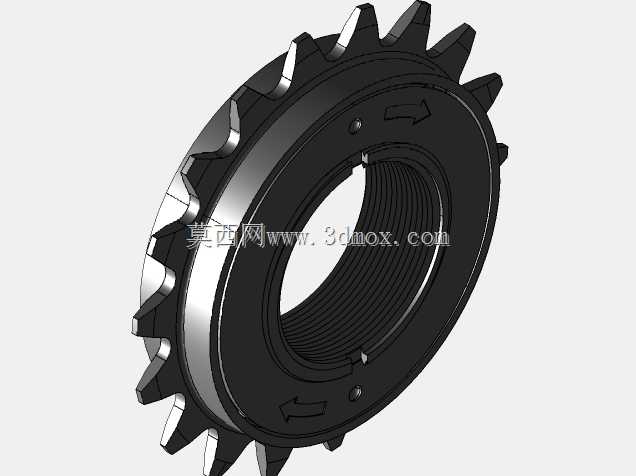

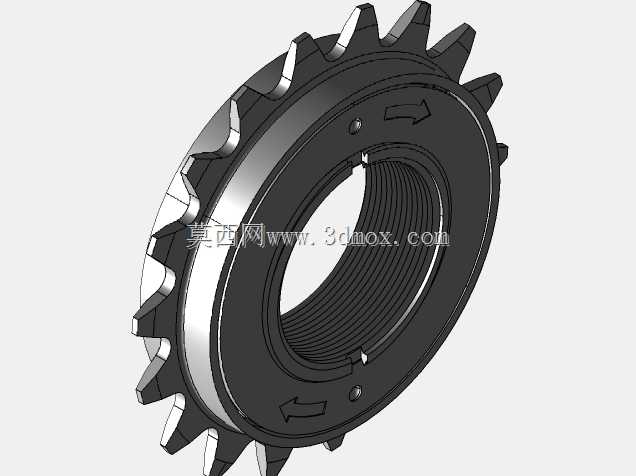

18齿单速自行车飞轮传动结构设计

日常通勤类单速自行车的后轮传动核心部件，这款18齿飞轮直接决定了骑行时的动力传递效率与倒车滑行的使用体验，区别于多速变速飞轮的分层齿片结构，单速飞轮的一体式齿圈设计更适配城市平路通勤、公共自行车、场地特技单车这类不需要频繁切换传动比的使用场景，日常使用中不需要配合拨链器、变速线等组件调整齿比，结构可靠性远高于多级变速组件，维护成本也更低。从结构设计逻辑来看，这款飞轮采用了经典的棘轮棘爪单向传动结构，内部集成棘爪、棘爪复位弹簧与钢球组，当骑行者向前蹬踏脚踏时，链轮带动飞轮外圈转动，内部棘爪卡入内圈的棘轮卡槽，将扭矩直接传递给后轮轮毂驱动车辆前进；当停止蹬踏或者向后倒转脚踏时，棘爪会在棘轮斜面的推动下压缩复位弹簧滑过卡槽，此时外圈与内圈处于脱开状态，后轮可以自由转动实现滑行，不会带动脚踏跟转，适配日常通勤时频繁滑行、临时倒车调整车位的使用需求。在安装边界设计上，飞轮内圈加工有标准的细牙螺纹，直接与后轮花鼓的外螺纹配合旋紧，安装时不需要额外的定位卡簧，依靠骑行时的传动扭矩即可实现自锁紧，长期使用也不会出现松脱问题；外圈的18个齿片采用了标准的单速链条适配齿形，齿尖做了倒角导向处理，拆装链条时不需要额外工具即可快速卡入，日常维护更换链条的操作门槛极低。齿片的厚度与齿距完全匹配常规1/2*1/8规格的单速自行车链条，啮合间隙控制在合理范围，既不会因为间隙过大出现跳齿脱链问题，也不会因为间隙过小导致链条卡滞磨损加剧。内部的钢球组分布在内圈与外圈的滚道之间，承担径向承载作用，将滑行时的滑动摩擦转化为滚动摩擦，大幅降低滑行阻力，日常使用中只需要定期在滚道位置注入润滑脂即可长期维持顺滑的滑行体验，不需要复杂的拆解维护。棘爪采用对称双棘爪布局，相比单棘爪结构受力更均匀，传递大扭矩时不会出现棘爪断裂失效问题，即使其中一个棘爪出现弹簧失效问题，另一个棘爪依然可以维持单向传动功能，避免骑行过程中突然出现踏空的安全隐患。飞轮外圈的齿片做了硬化处理，长期与链条摩擦也不会出现过度磨损失圆的问题，正常通勤使用场景下使用寿命可以达到数万公里，完全覆盖民用自行车的全生命周期使用需求。
