金属板材冲裁加工工装结构设计

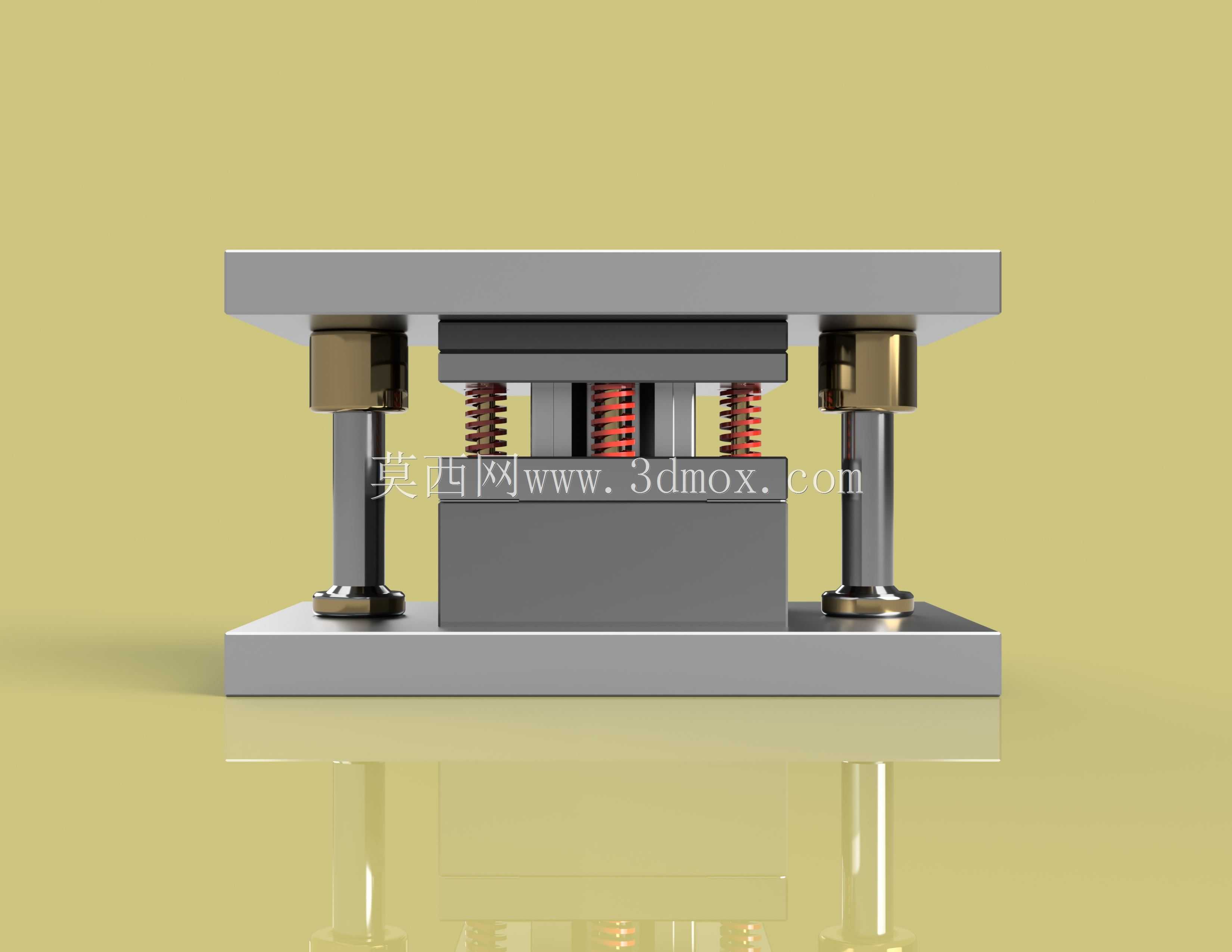

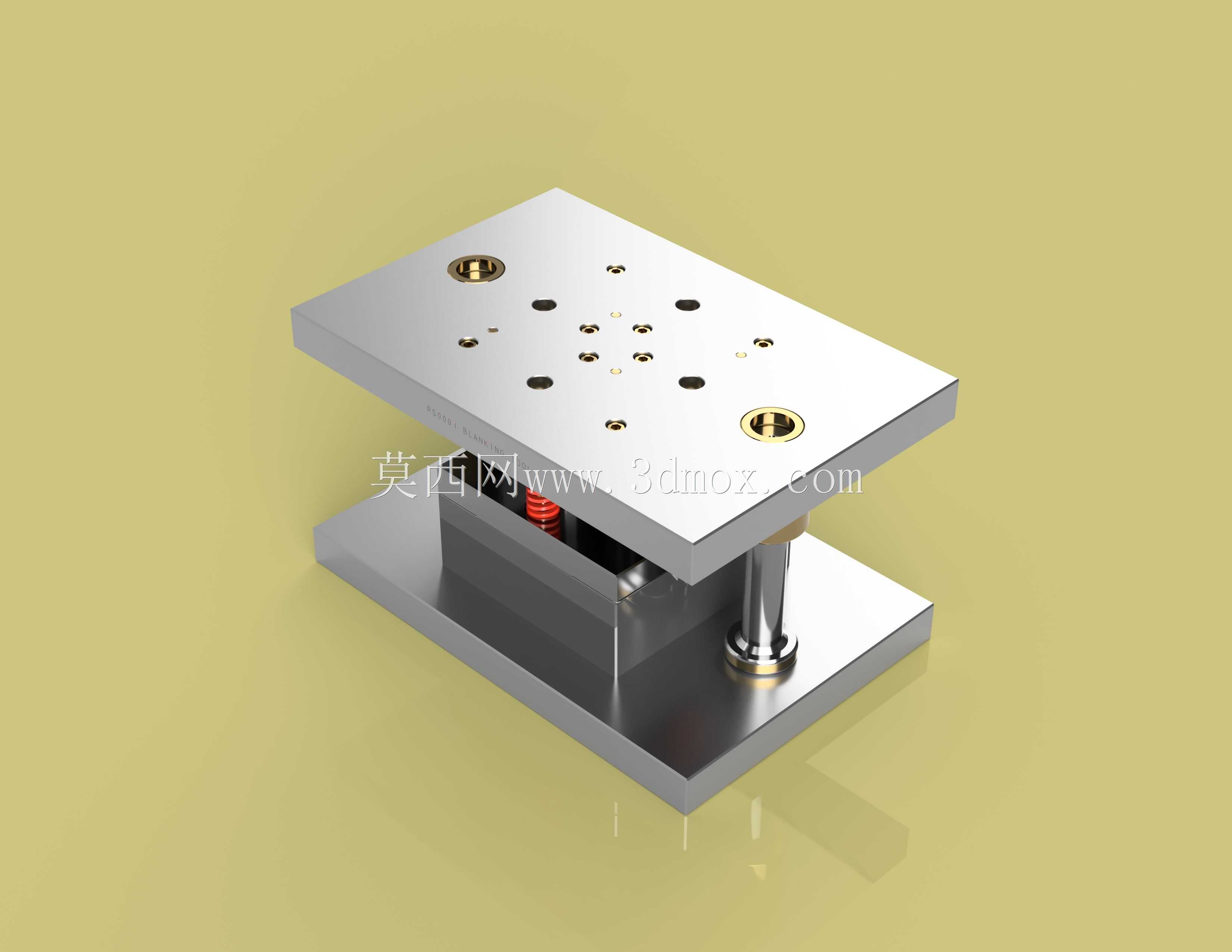

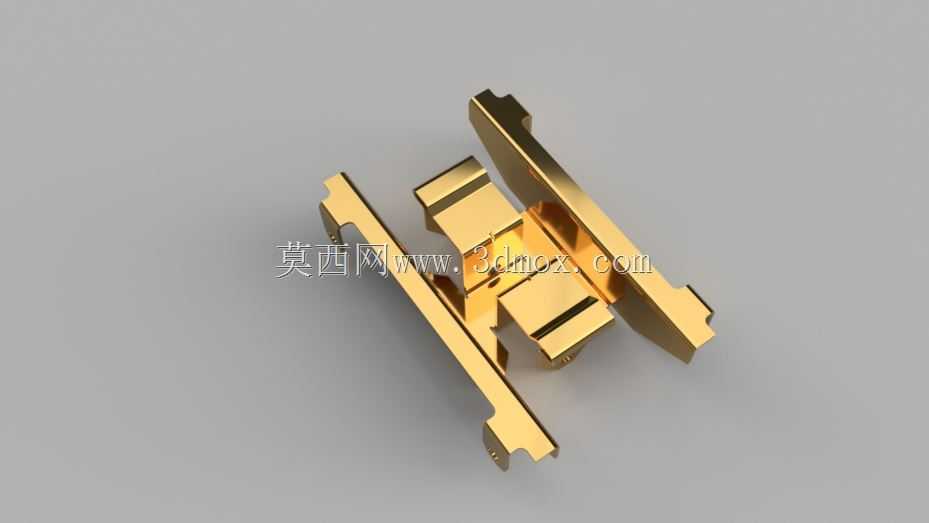

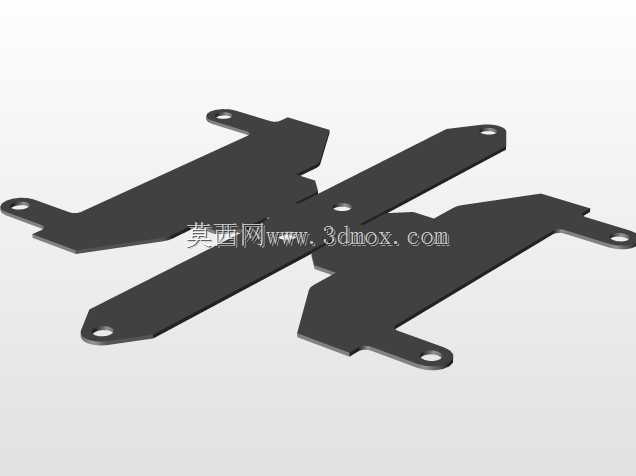

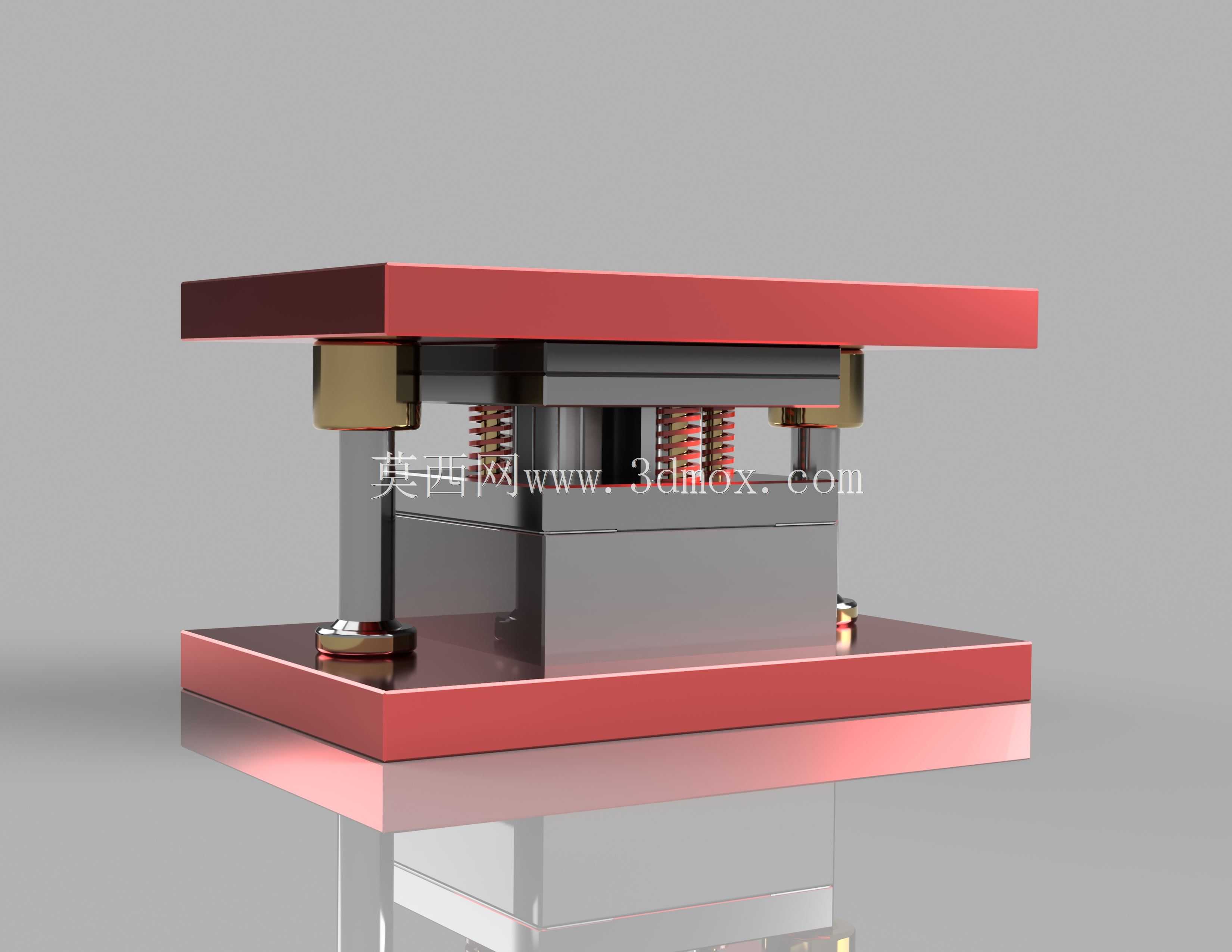

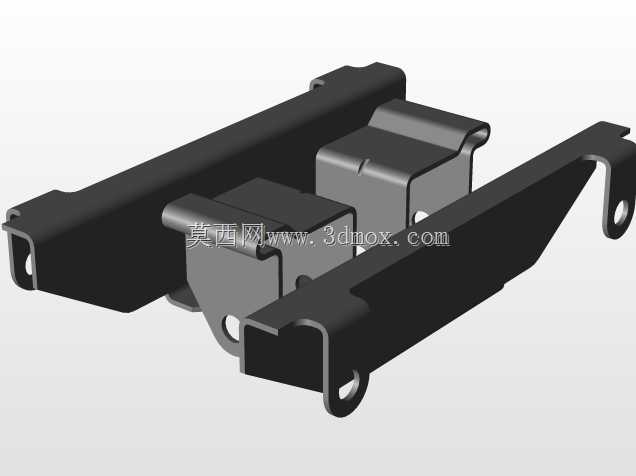

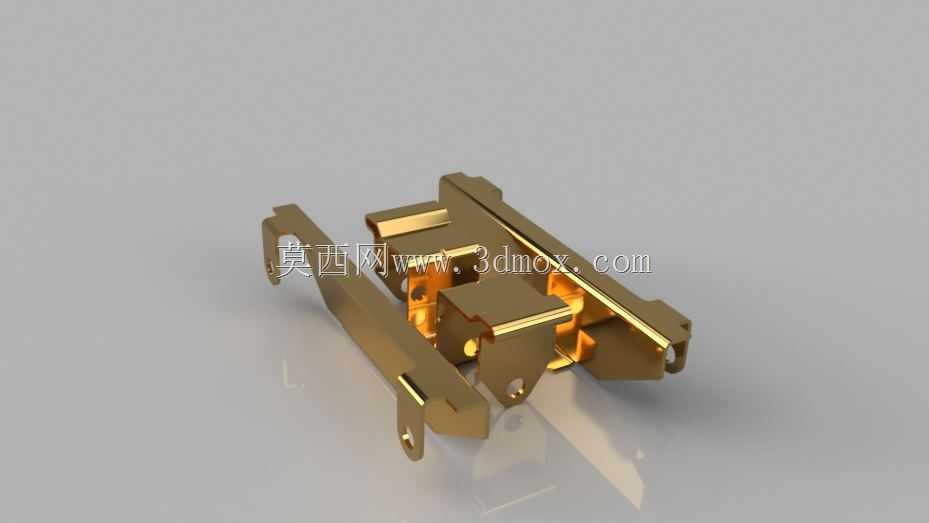

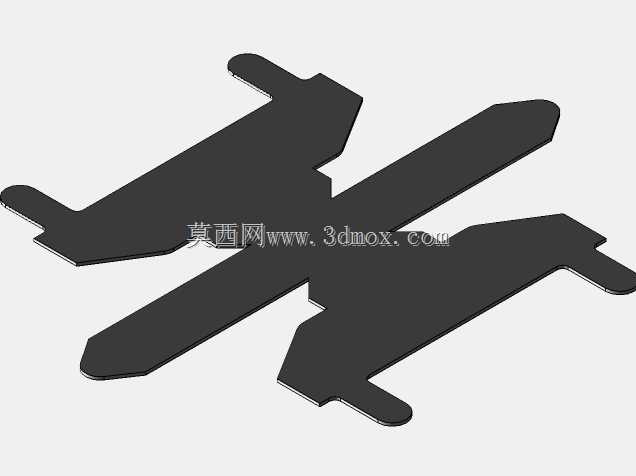

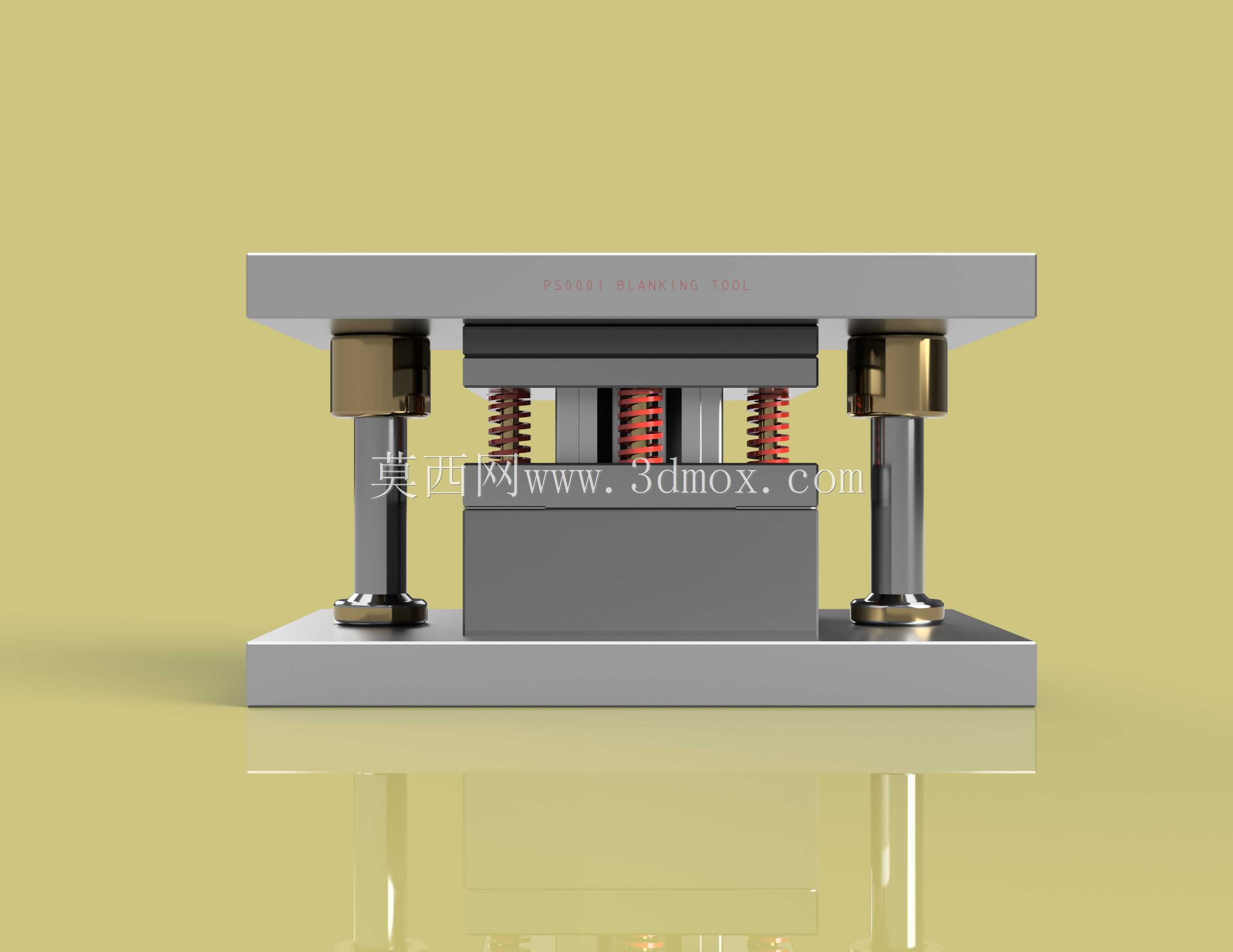

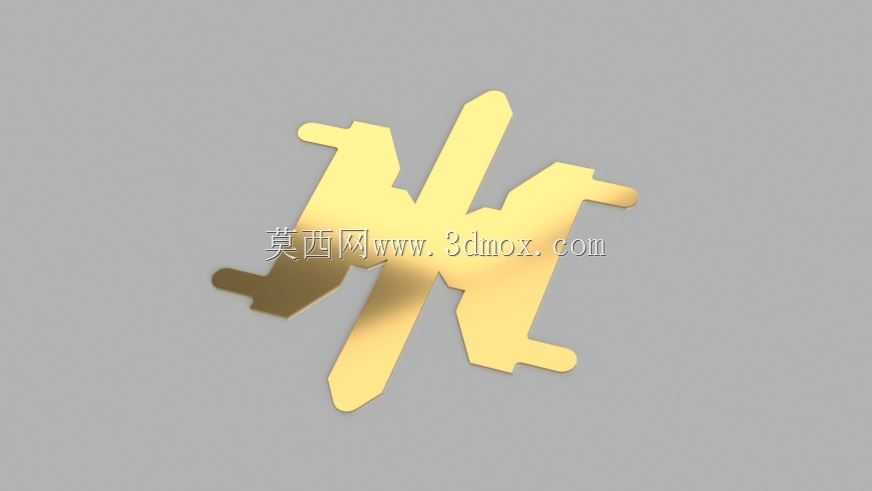

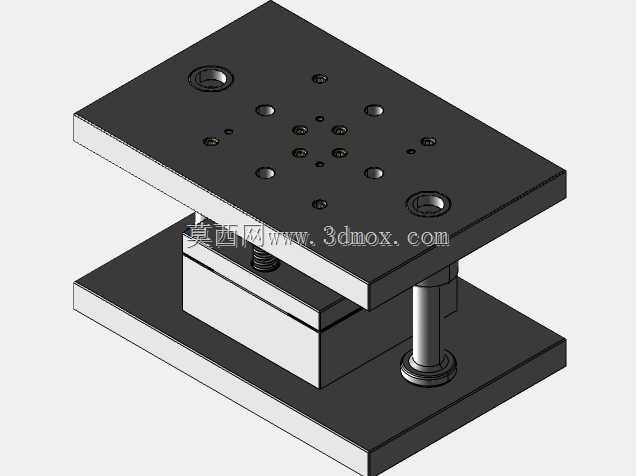

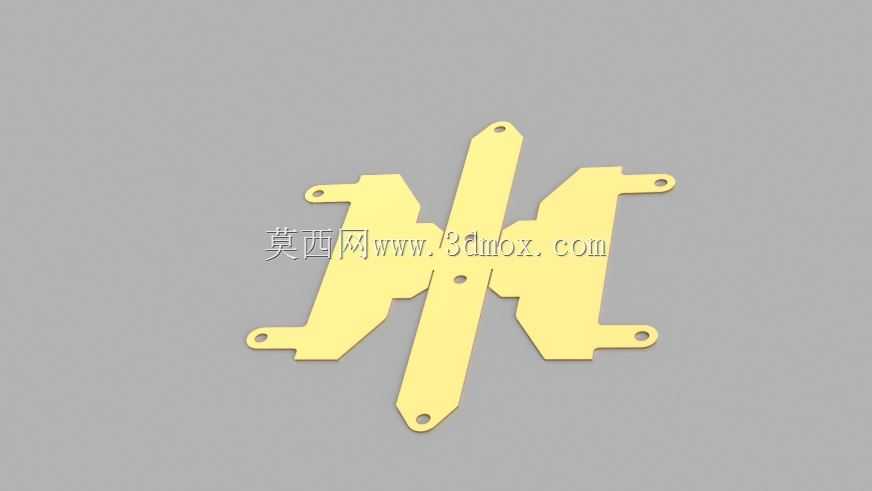

这款冲裁工装主要应用于五金制造、家电钣金、汽车零部件加工等行业的板材落料、冲孔工序场景，是冲压生产线上完成板料分离作业的核心执行部件，可适配常规开式压力机的安装接口，直接安装在压力机滑块与工作台面之间完成冲切作业，能够对厚度0.5-6mm的冷轧钢板、铝板、铜板等常见金属板材进行精准冲裁加工，替代传统的手工划线切割作业，大幅提升板材加工的尺寸精度与生产效率。从功能特性来看，该工装采用上下模分体式导向结构，四角配置独立导柱导套组件，配合内置的矩形复位弹簧，能够保证上下模合模过程中的运动同轴度，避免冲切过程中出现啃模、毛刺过大的问题；上下模座采用加厚钢板加工而成，具备足够的结构刚性，可承受冲裁瞬间的巨大冲击力，长期作业不会出现模座变形的情况；模芯部分采用快换式设计，可根据不同的冲裁轮廓需求更换对应的凸凹模组件，无需整体更换模架，有效降低生产换型的成本。在设计思路上，这款工装优先考虑了现场作业的实用性与维护便捷性，整体采用对称式布局，重心与模架中心完全重合，安装时无需额外做动平衡校准；导柱端部设置了锥形导入段，合模时可自动校正微小的位置偏差，降低安装调试的难度；弹簧安装位置预留了足够的压缩行程，可适配不同冲裁深度的加工需求，同时在弹簧外侧设置了防护套筒，避免冲裁产生的金属碎屑卡入弹簧缝隙影响复位效果；上下模座的安装面均做了精磨处理，平面度控制在0.02mm以内，保证与压力机安装面的贴合度，减少冲裁过程中的振动传递。从安装边界来看，该工装整体为方正的矩形结构，上下模座的安装孔位按照通用压力机的T型槽间距设计，可直接适配多数公称压力16-63吨的开式可倾压力机，安装时无需额外加工转接板；模架闭合高度、开模行程均预留了足够的调节余量，可通过调整压力机滑块行程来适配不同厚度板材的冲裁需求，作业时的操作安全距离符合冲压作业的安全规范，操作人员可在常规安全防护装置的配合下完成上下料作业，不会出现结构干涉的问题。
