高架链式输送机张紧调节系统结构

该张紧调节系统主要应用于高架链式输送场景，常见于轻工制造、食品加工、包装仓储等行业的高空物料输送线，这类输送线通常架设于车间上部空间，用于跨工位传递零散工件、包装成品或待加工物料，可充分利用厂房竖向空间，减少地面作业通道的占用。整套系统的核心作用是为高架布置的环形输送链条提供持续稳定的张紧力，避免链条在长期运行中因磨损伸长出现松脱、跳齿、卡滞甚至脱链的故障，保障输送线连续平稳运行，降低日常运维的频次与成本。

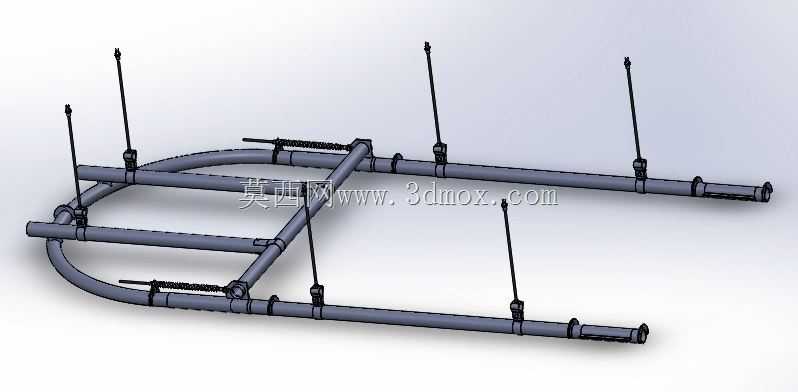

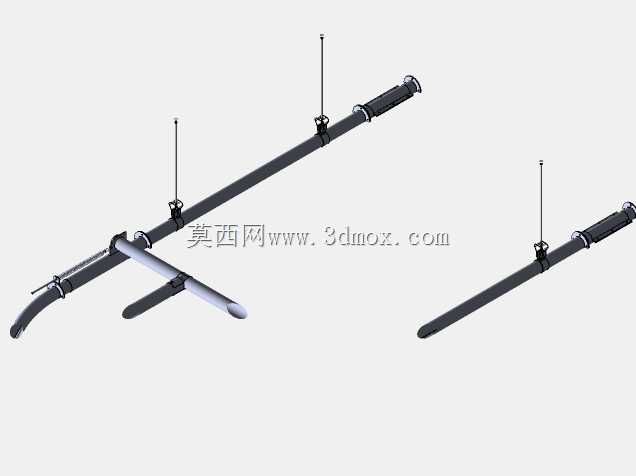

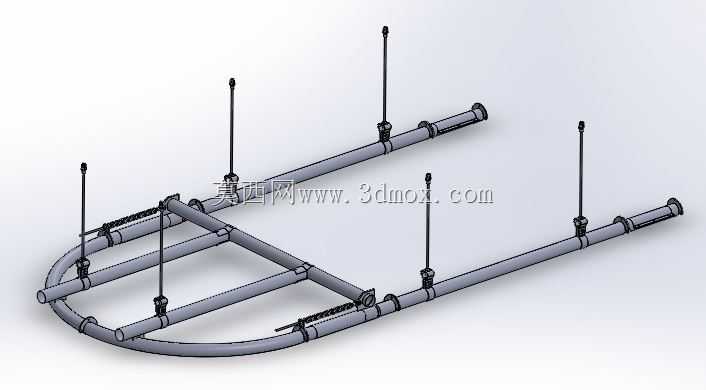

从功能特性来看，这套张紧系统采用对称式双轨张紧布局，对应高架输送机的上下两层平行输送轨道，每侧轨道端部都配置了带弹簧缓冲的张紧调节组件，可自动补偿链条运行过程中产生的伸长量，同时能缓冲链条启动、负载突变时产生的瞬时冲击力，避免刚性张紧结构对链条、链轮造成的硬损伤。系统的吊挂杆组件直接与厂房顶部的承重梁或专用吊架连接，可根据现场安装高度调整吊挂长度，适配不同厂房的层高条件。

设计思路上，整套结构采用模块化拼接设计，弧形弯轨段与直轨段通过标准连接件拼接，可根据输送线的实际走线需求调整轨道布局，无需对主体结构做二次改制；张紧组件的调节行程预留了充足余量，可覆盖链条全生命周期内的磨损伸长量，无需频繁更换张紧配件；所有受力部件均采用圆管型材制作，在保证结构强度的同时减轻了整体自重，降低了顶部吊挂结构的承重负荷。

安装边界方面，整套系统的吊挂点位沿轨道走向均匀分布，相邻吊挂点的间距经过受力核算，可避免轨道长期承重出现下挠变形；张紧调节端预留了操作空间，运维人员可在日常巡检时直接在高架步道上完成张紧力的微调作业，无需拆解轨道主体；轨道的转弯半径经过优化，可保证链条在弯轨段运行时无卡滞、无异响，适配标准规格的输送链条与配套链轮，可直接与同规格的高架链式输送线主体段对接安装，无需额外加工转接配件。
