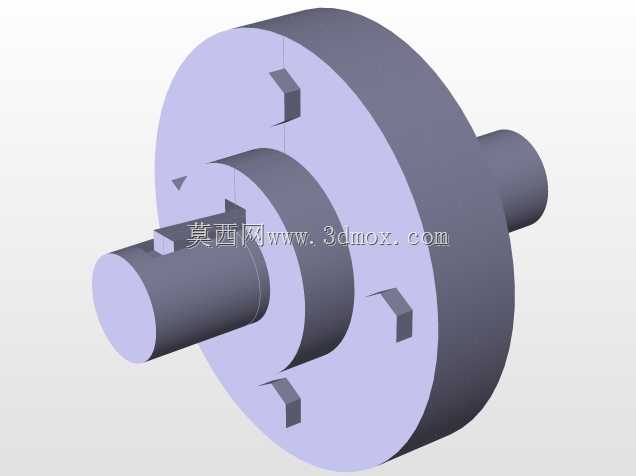

胀套式刚性法兰联轴器精密结构

该法兰联轴器主要应用于各类工业传动系统的轴与轴之间的刚性连接场景，常见于高精度机床主轴传动、重型输送设备动力传输、工业泵组动力衔接、精密测试设备动力输入输出端等对传动同轴度、扭矩传递稳定性有较高要求的工况中，能够在传动过程中维持两轴的精确对中，无回转间隙，可稳定传递额定工作扭矩，同时可承受一定的轴向载荷与径向偏载，保障传动链路的运行可靠性。

在实际使用过程中，这类联轴器无需额外的缓冲减震结构，依靠法兰结合面的刚性接触与周向布置的锁紧螺栓实现两轴的固连，搭配双侧的胀紧套结构，可实现轴与联轴器轮毂的无键连接，避免了键连接带来的应力集中问题，同时安装拆卸时无需加热或强力敲击，仅通过按规定扭矩拧紧胀套螺栓即可实现轮毂与轴的抱紧固定，大幅降低现场安装维护的难度。

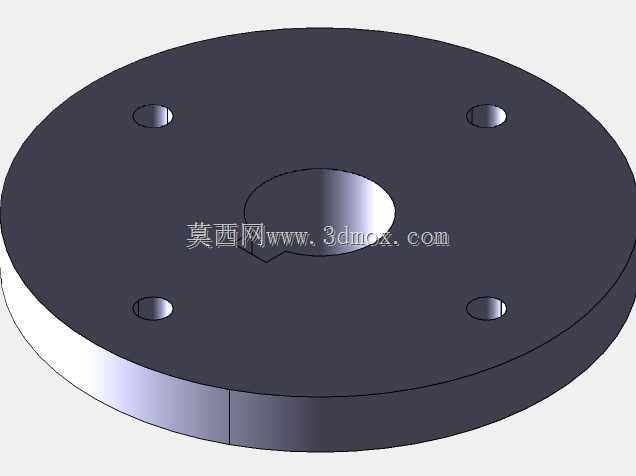

设计过程中，工程师首先根据目标工况的额定传递扭矩、最高工作转速、轴径范围确定联轴器的整体承载能力，对法兰盘的螺栓分布圆直径、法兰厚度进行强度校核，确保在最大扭矩载荷下法兰结合面不出现滑移、螺栓不发生剪切失效；胀套结构的锥面角度、接触长度经过反复优化，保证在标准螺栓锁紧力矩下能够产生足够的径向抱紧力，满足扭矩传递的摩擦力要求，同时避免抱紧力过大造成轴表面压损。整体结构采用对称式设计，两端法兰结构完全一致，可适配相同直径的主动轴与从动轴连接，周向螺栓采用等间距排布，保障高速回转时的动平衡性能，减少运转过程中的振动与噪声。

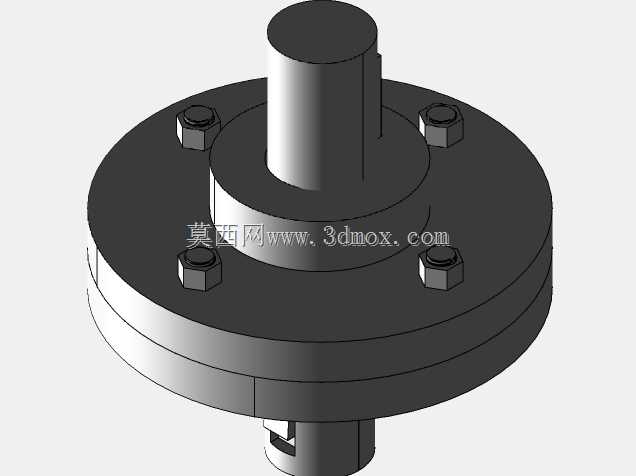

从安装边界来看，该联轴器的轴向总长度适配常规轴系的安装预留空间，法兰外圆尺寸经过严格控制，不会与周边的轴承座、壳体等部件发生运动干涉；安装时需先将两端轮毂分别套入主动轴与从动轴，调整两轴的同轴度误差在允许范围内，再将法兰结合面贴合，穿入连接螺栓并按对角顺序分次拧紧至规定力矩，最后锁紧两侧胀套的紧固螺栓，即可完成安装。联轴器的所有外露棱边均做了倒角处理，既避免安装过程中划伤操作人员，也减少了回转过程中的风阻与应力集中点，整体结构紧凑，承载能力强，对中精度高，适合在中高速、大扭矩的刚性传动场景中长期稳定运行。
