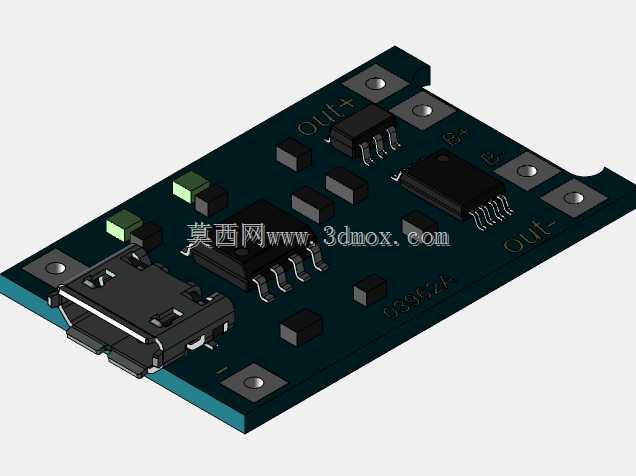

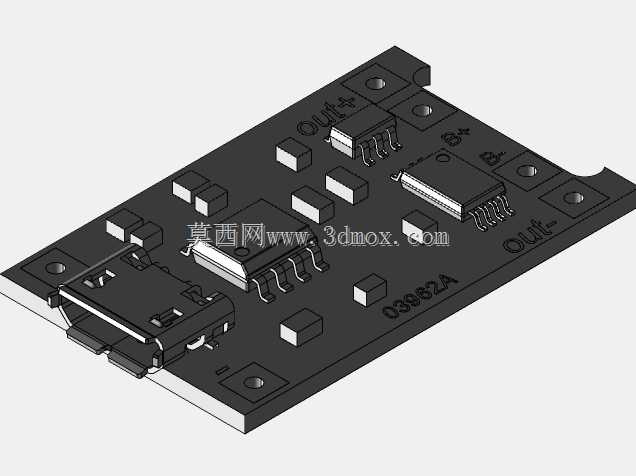

TP4056锂电充电模块电路板结构设计

这款TP4056锂电充电模块是面向小容量单节锂电池充电场景开发的功能板卡，在消费电子、小型便携设备、DIY电子制作、低功耗物联网终端领域应用十分广泛，能够为单节3.7V锂离子电池提供稳定可靠的线性充电解决方案，同时集成基础的充电状态指示与电池保护功能，适配多数对充电成本、板卡体积有严格要求的低压供电场景。从实际用途来看，该模块可直接作为小型数码产品的内置充电单元，也可作为独立充电板为可拆卸锂电池补能，还能嵌入到便携照明、小型传感节点、手持检测设备的供电链路中，承担从USB端口取电并为锂电池安全充电的核心作用，无需额外搭建复杂的充电外围电路，大幅降低终端产品的供电部分开发难度。在功能特性层面，该模块围绕TP4056线性充电芯片搭建核心电路，板载Micro USB输入接口，可直接适配常规USB 5V供电输入，板上预留输入输出焊盘，可直接焊接导线连接供电端与电池端，同时设置了充电状态指示元件，能够直观反馈充电中、充电完成的工作状态，外围搭配的阻容元件与保护器件，可实现过流、过充、过放的基础防护，避免锂电池充放电过程中的异常风险。设计思路上，整体板卡采用紧凑化布局，将核心充电芯片放置在板卡中部区域，输入接口布置在板边便于插拔接线，功率器件预留足够的铺铜区域辅助散热，输出焊盘设置在板卡对侧便于连接电池负载，所有元件排布遵循信号流向顺序，减少走线迂回带来的干扰，同时板卡四角预留安装固定孔位，可通过螺丝直接固定在设备壳体内部，适配不同的安装空间需求。外形尺寸与安装边界方面，板卡采用长方形薄板结构，整体厚度控制在常规PCB板厚加元件最高高度的范围内，元件最高高度集中在USB接口与核心芯片区域，安装时只需预留对应长宽的平面空间，避让开接口突出的高度区域即可完成装配，固定孔位的间距经过标准化设计，可匹配通用的小型塑料壳体安装柱位置，无需额外定制安装结构即可快速集成到终端产品中，板上所有元件均采用贴片封装，整体装配完成后无突出的尖锐结构，不会在安装过程中刮擦设备内部的其他走线或结构件。
