高架链式输送配套弧形张紧装置结构

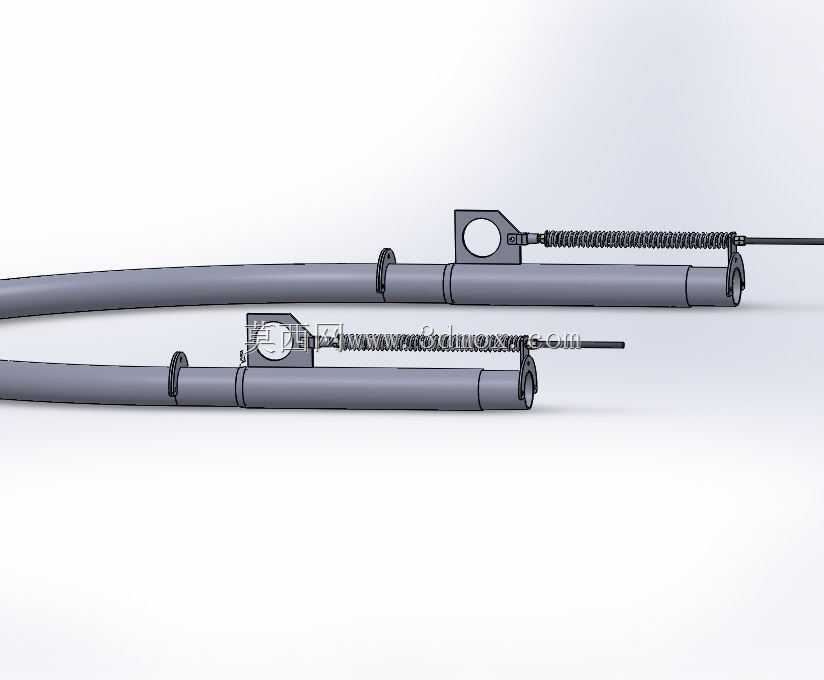

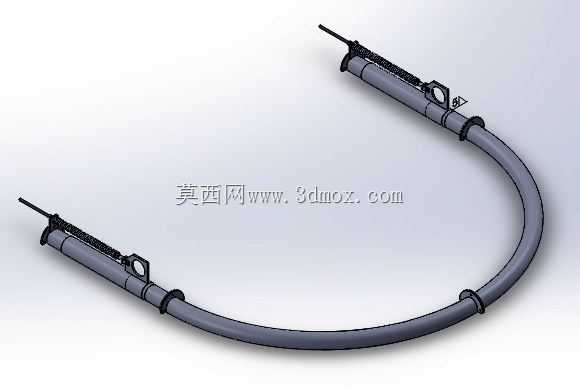

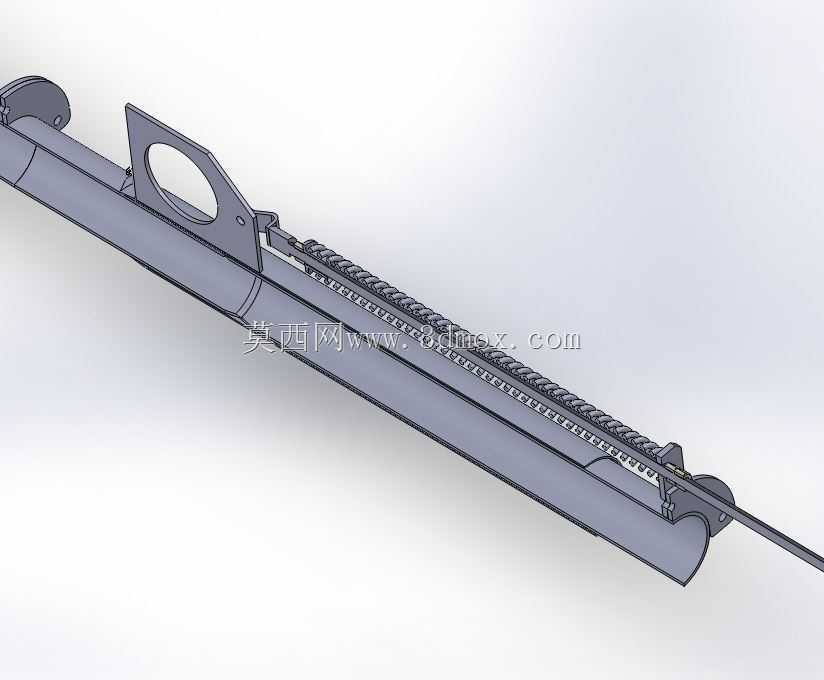

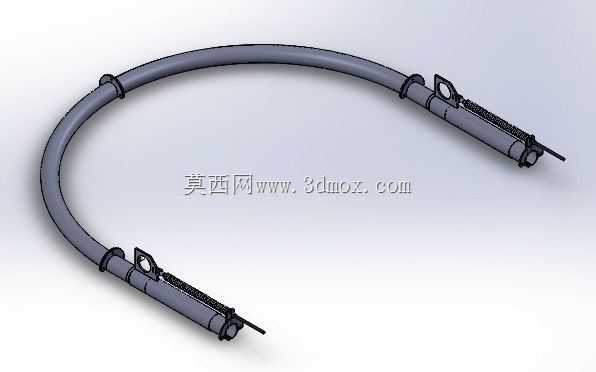

这套张紧装置主要应用于高架布局的链式输送系统中，作为链式输送线的核心配套功能部件，承担着维持输送链条运行张力、补偿链条长期运行产生的磨损伸长、避免链条松脱跳齿或卡滞的关键作用，常见于食品加工、包装物流、电子组装、汽配零部件输送等采用高架链式输送线的生产场景，适配大转弯半径的弧形输送段，解决高架输送线转弯段链条张力不均、易松脱跑偏的行业痛点。装置整体采用对称式双端张紧结构设计，主体沿弧形输送轨迹排布，两端分别配置带调节行程的张紧执行组件，中部为适配弧形输送路径的弧形导向护管段，能够完全贴合高架链式输送机的转弯段布局，不会额外占用输送线两侧的操作空间，适配高架输送线下方预留人员通行或物料暂存空间的布局需求。从功能特性来看，两端的张紧组件采用螺杆式张紧调节结构，操作人员可通过外露的调节杆精准调整张紧行程，张紧力调节线性可控，能够根据链条实际磨损情况、输送负载大小灵活调整张力值，既避免张力过大加剧链条与链轮的磨损，也能防止张力不足导致的链条抖动、掉链问题；中部弧形段设置有多处固定卡扣结构，可直接卡装固定在输送线的弧形机架上，安装定位便捷，同时弧形护管能够对运行中的链条起到侧向约束与导向作用，避免链条在转弯段受离心力作用出现侧向偏移。设计过程中，首先针对高架链式输送线转弯段的张力分布特性做了力学核算，确定弧形段两端为张力波动最大的位置，因此将张紧执行机构布置在弧形段两端，能够最大效率补偿链条伸长量，同时保证整个弧形输送段的链条张力保持均匀；整体结构采用模块化设计思路，张紧调节组件与弧形导向段采用快装接口连接，可根据不同输送线的转弯半径调整弧形段的曲率与长度，适配不同规格的高架链式输送线安装需求。安装边界方面，装置整体沿弧形轨迹布置，两端张紧组件的直线调节行程预留有充足的调整余量，安装时仅需将中部卡扣与弧形机架的对应安装位对齐固定，再将两端张紧组件与输送线的链轮座对接即可，不需要对原有输送线的机架结构做大规模改动，适配性较强；整体外形完全贴合输送线的弧形走向，外凸结构均做了圆角处理，不会在高架输送区域形成尖锐凸起的安全隐患，符合生产现场的安全设计要求。这套张紧装置能够有效延长高架链式输送线的链条使用寿命，降低输送线的日常维护频次，减少因链条松脱卡滞导致的生产线停线风险，为高架链式输送系统的长期稳定运行提供可靠的结构支撑。
