开式差速齿轮传动结构三维建模

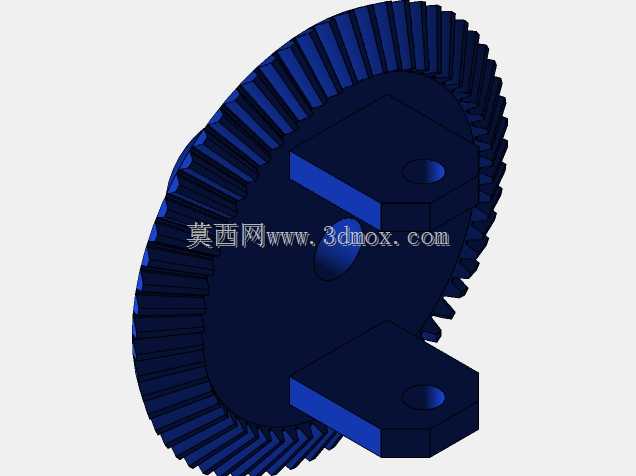

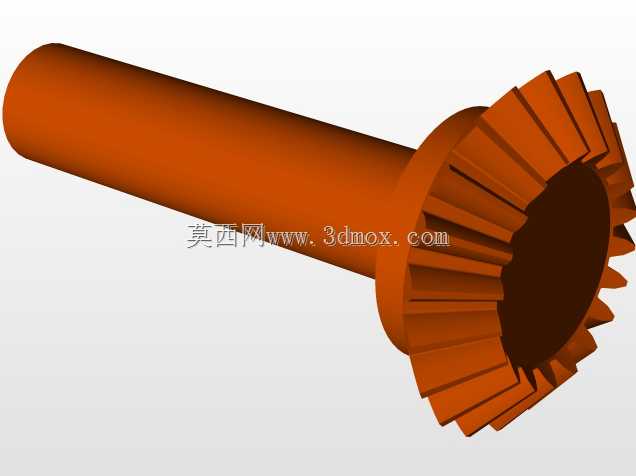

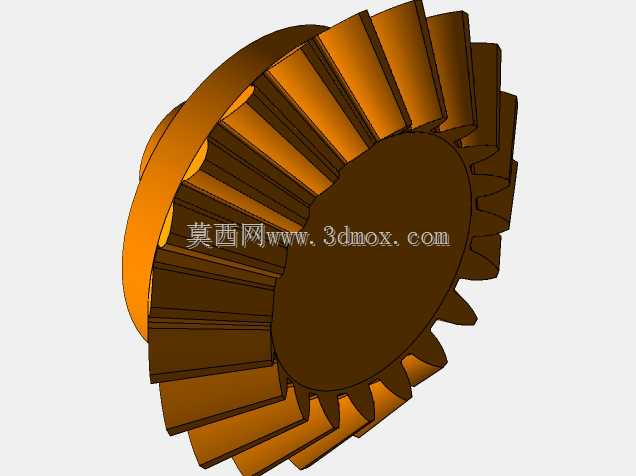

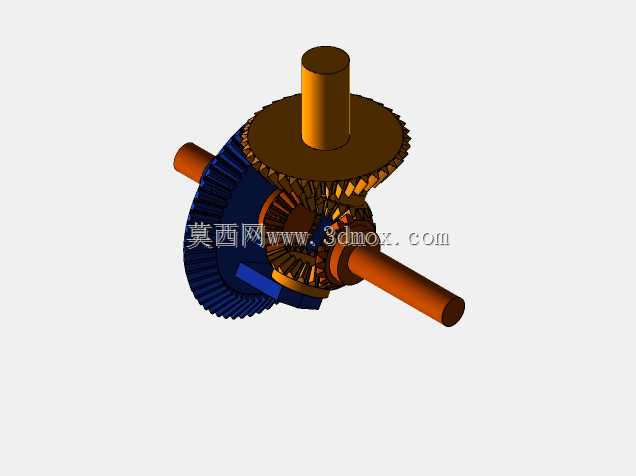

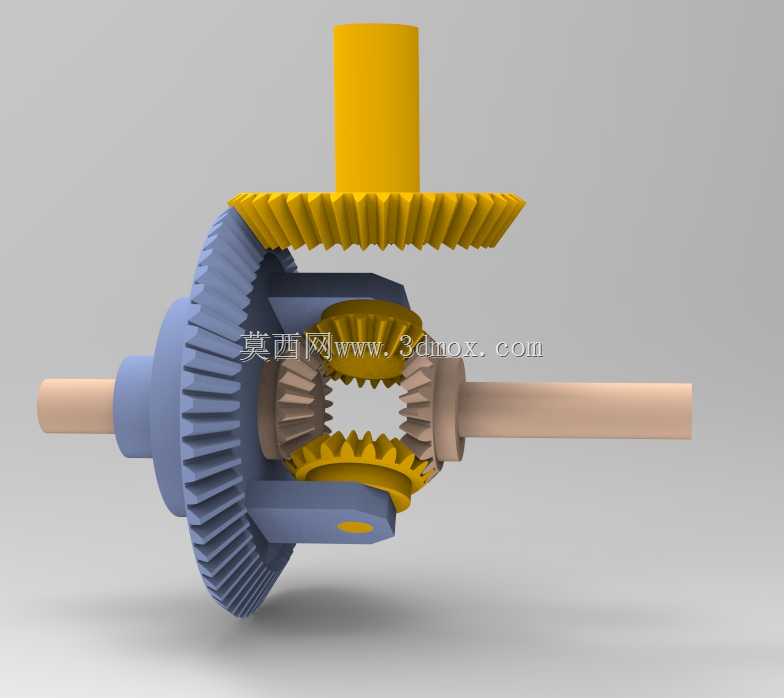

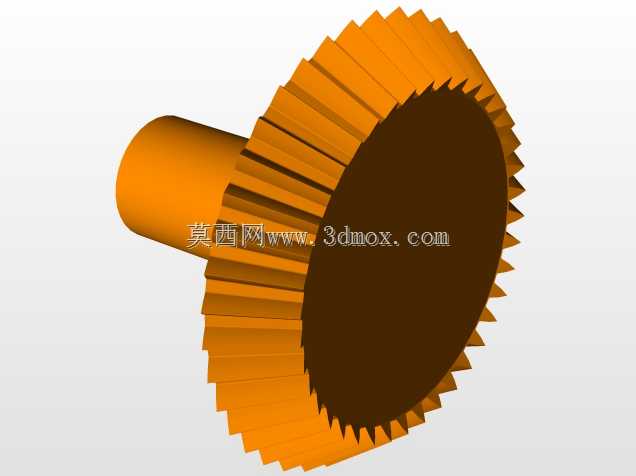

该开式差速结构主要应用于轮式行走机械的动力传输环节，常见于轻型非道路作业车辆、小型农用运输设备以及部分低速工程行走机构的驱动桥内部，核心作用是在动力输出端实现两侧驱动轮的转速差适配，保障车辆转弯、颠簸路面行驶时轮胎不会出现滑拖磨损，同时平稳传递主减速级传来的驱动扭矩。从结构功能来看，这套差速机构采用锥齿轮啮合传动方案，上部的主动锥齿轮承接传动轴输入的动力，与差速器壳体上的大从动锥齿轮啮合完成第一级减速增扭，差速器壳体内部对称布置的行星锥齿轮分别与两侧半轴齿轮啮合，当车辆直线行驶时，行星齿轮随差速器壳体公转，不发生自转，两侧半轴输出转速保持一致；当车辆转弯或两侧车轮附着条件不同时，行星齿轮在公转的同时产生自转，自动调整两侧半轴的输出转速，让外侧车轮转速高于内侧车轮，适配不同的行驶路径长度，避免轮胎与地面的滑动摩擦。设计层面上，这套开式结构没有采用封闭的差速器壳全包覆设计，齿轮啮合区域部分外露，整体结构更轻量化，加工装配难度更低，适合对成本敏感、运行环境相对清洁的低速行走设备；齿轮齿形采用标准渐开线锥齿设计，啮合重合度高，传动过程中冲击载荷小，行星齿轮与半轴齿轮的啮合间隙预留了合理的磨损补偿空间，差速器壳体与半轴的配合位置设置了轴肩定位结构，保障转动过程中的同轴度，上部主动锥齿轮的轴段预留了轴承安装位，可直接适配标准圆锥滚子轴承完成轴向与径向定位，输入轴与输出半轴呈垂直布置，能够适配传统前置后驱或者后桥驱动的动力布局。安装边界方面，这套差速结构的横向安装尺寸以两侧半轴的外伸轴段为基准，半轴轴径可匹配对应规格的轮毂连接法兰，轴向安装空间需要预留出差速器壳体转动的径向余量，上部主动锥齿轮的轴向高度可根据主减速比的调整需求适配不同齿数的齿轮组合，齿轮啮合键槽采用标准平键设计，可直接与传动轴、半轴完成扭矩传递连接，无需额外定制异形连接结构，整体装配流程简单，后期维护时可直接观察齿轮啮合状态，便于检查齿面磨损情况，及时添加润滑脂保障传动顺畅。
