面板安装式直流电源连接器三维建模

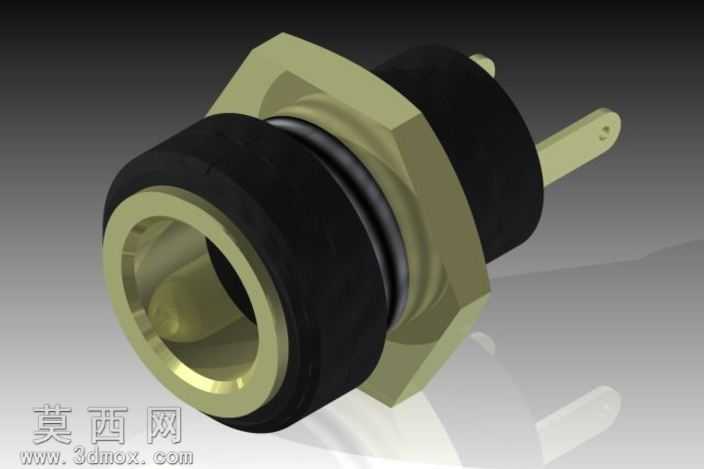

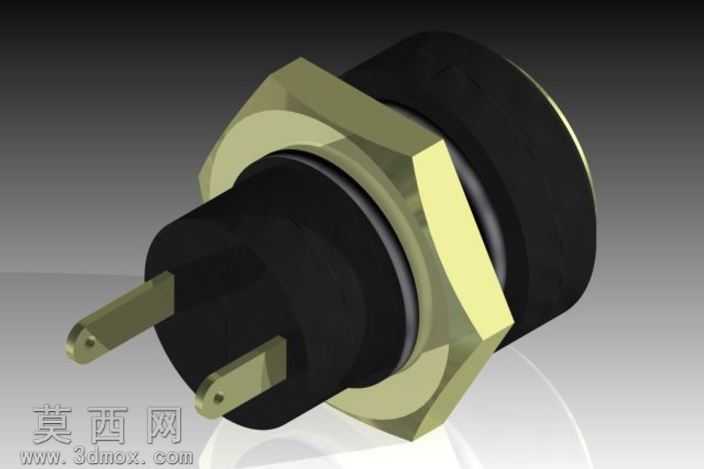

本作品为面板安装直流电源连接器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业级电气连接件的设计规范与尺寸精度要求。建模阶段首先梳理连接器的功能结构逻辑，将整体拆分为插接接触端、密封防护结构、面板锁紧固定结构、引脚接线端四大功能模块，通过草图绘制、回转、拉伸、布尔运算等基础特征命令完成主体轮廓搭建，针对六角锁紧螺母的棱角、密封圈的环形卡槽、插接口内部的接触弹片限位结构等细节，采用倒角、圆角、扫描、阵列等精细化特征命令完成结构还原，所有配合尺寸均参照行业通用面板安装电源接口的标准参数设定，保证模型可直接用于结构验证、装配模拟等工程场景。材质与渲染阶段，根据连接器各部件的实际工业用材赋予对应材质属性：金属插接内套、六角锁紧螺母、接线引脚采用黄铜合金材质，调整金属粗糙度、反射率参数还原铜质导电件的哑光金属质感与边缘高光效果；外部绝缘护套、密封胶圈采用黑色耐老化橡胶材质，设置合适的漫反射与低反光参数，还原橡胶件的磨砂哑光质感；不同材质的衔接处做了细微的接缝处理，还原实际产品的装配间隙细节。渲染阶段采用三点布光方案，主光源从插接端正前方打光突出接口内部结构，侧方补光勾勒六角螺母的棱角轮廓，背光源勾勒产品整体边缘轮廓，搭配渐变灰色背景突出产品主体，最终渲染效果清晰展现各部件的结构层次与材质差异。设计思路上，该模型优先还原连接器的面板安装适配特性，重点刻画六角螺母与面板之间的密封防水结构、插接口的防呆导向结构、接线引脚的安装定位结构，既保证外观与实物高度一致，也完整保留了产品的装配逻辑与结构细节，可用于电气设备的整机装配模拟、产品展示动画制作、安装工艺演示等多种场景，模型结构分层清晰，各部件可单独拆分编辑，方便后续根据不同安装需求调整尺寸参数。
