钣金缸舍入工具概念结构设计

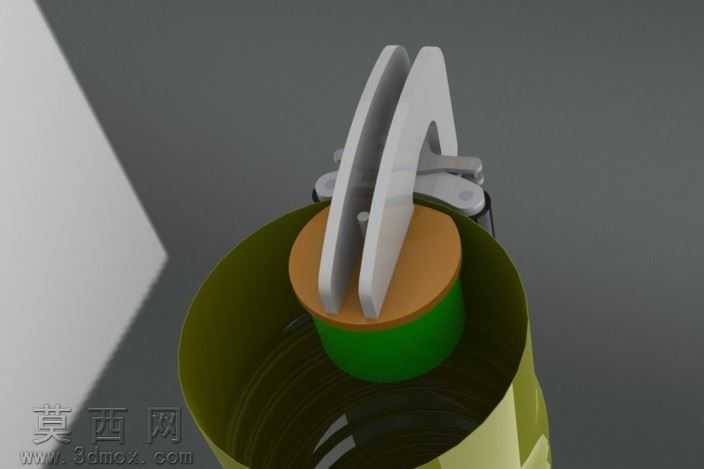

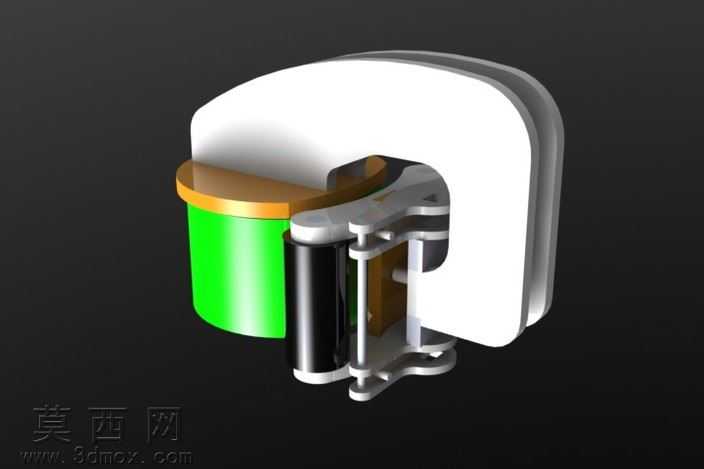

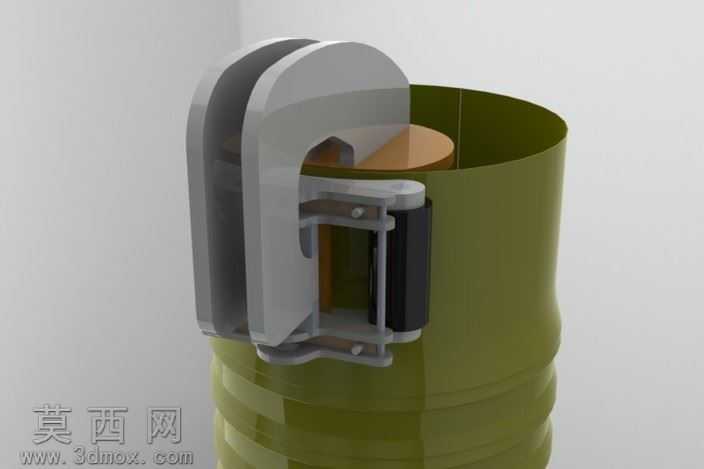

该概念工具采用三维参数化建模方式完成整体结构搭建，建模过程中优先梳理钣金构件的成型逻辑，针对U型外框架的曲面过渡区域做了曲率连续处理，保证钣金折弯后的应力分布均匀，避免实际加工时出现开裂隐患。模型渲染阶段采用写实材质方案，主体U型钣金框架赋予哑光白色金属烤漆材质，表面添加细微颗粒质感模拟真实钣金喷涂效果；中部的圆柱缸体部分分别设置亮面绿色塑料、亮面黑色金属两种材质，通过调整反射粗糙度参数，区分塑料件的温润反光与金属件的锐利高光，金属连接件部分统一采用拉丝不锈钢材质，添加细微的拉丝纹理贴图提升细节真实度。结构设计上，该工具以张力实现作业功能为核心思路，将缸体平面作为张力施加点，配套的卷工具构件可实现180度旋转，能够完成金属件的消残作业，整体采用模块化装配逻辑，U型外架作为承载基体，缸体组件、旋转卷边组件、连接支架组件之间通过标准紧固件完成装配，各部件预留合理的装配间隙，保证运动构件的活动行程不受干涉。设计过程中针对不同厚度的钣金加工特性做了适配考量，可根据加工材料的硬度、不圆度差异调整缸体的伸缩量参数，适配不同尺寸规格的工件加工需求，整体结构紧凑无冗余设计，在保证结构强度的前提下尽可能压缩整体体积，兼顾手持操作的便携性与作业时的结构稳定性，概念阶段重点验证了张力传导路径的合理性，确保作业时的作用力能够精准传递到加工点位，避免力的损耗影响加工效果。
