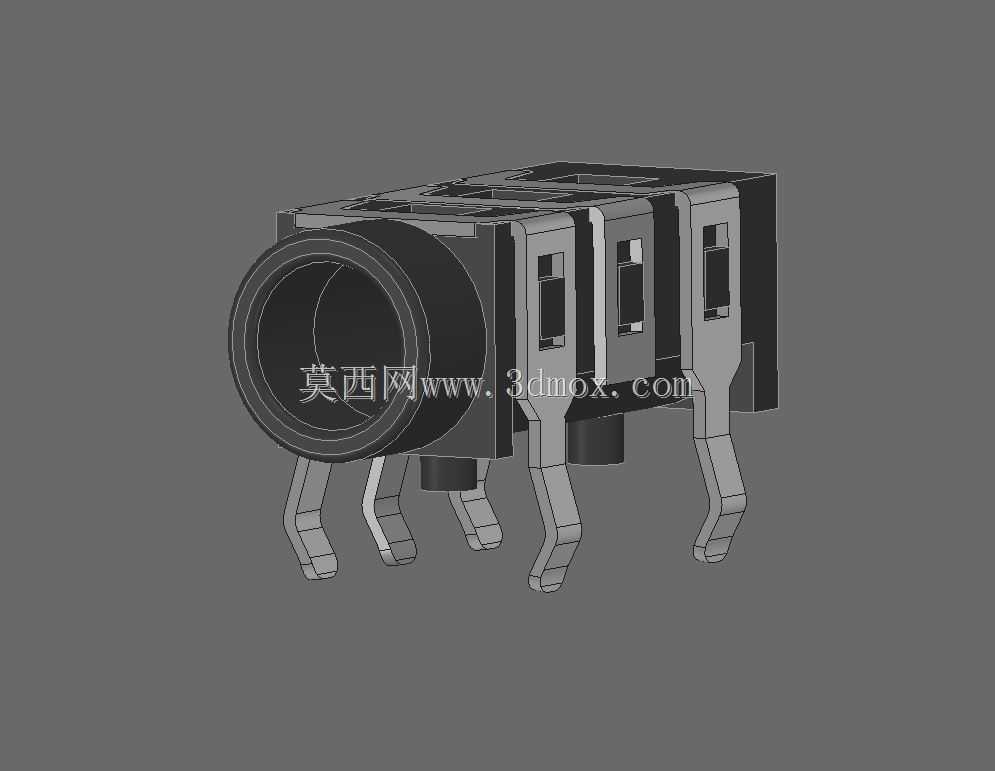

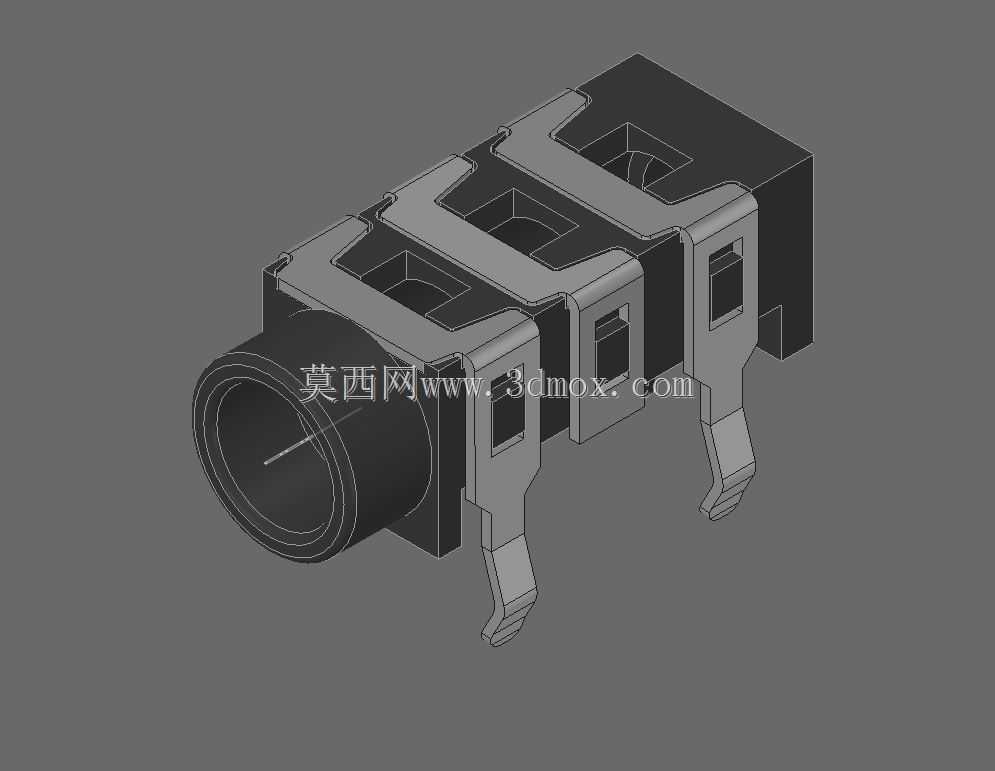

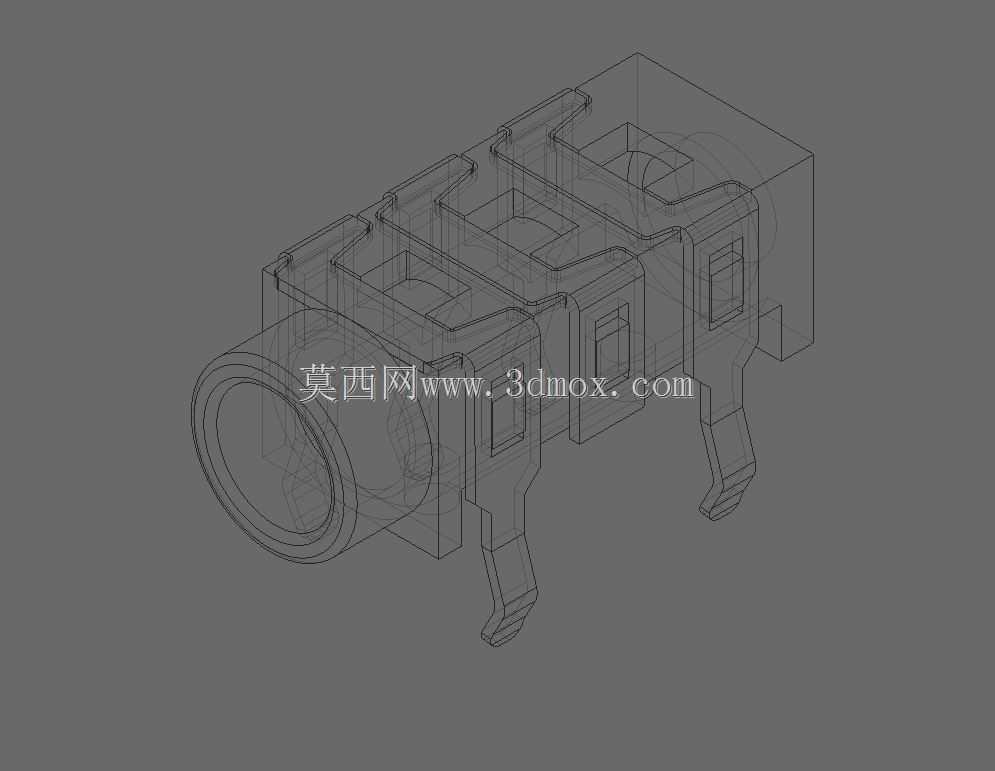

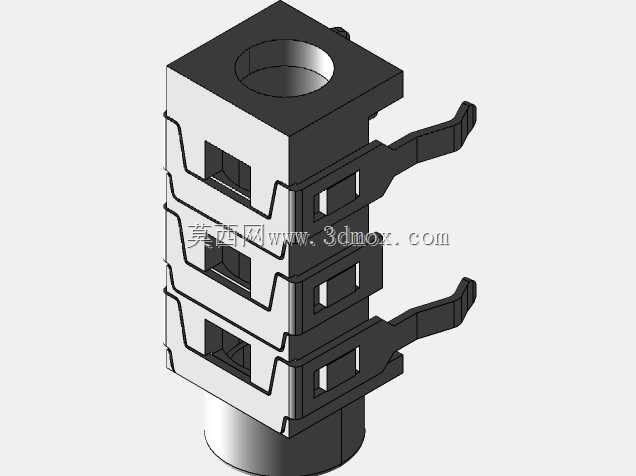

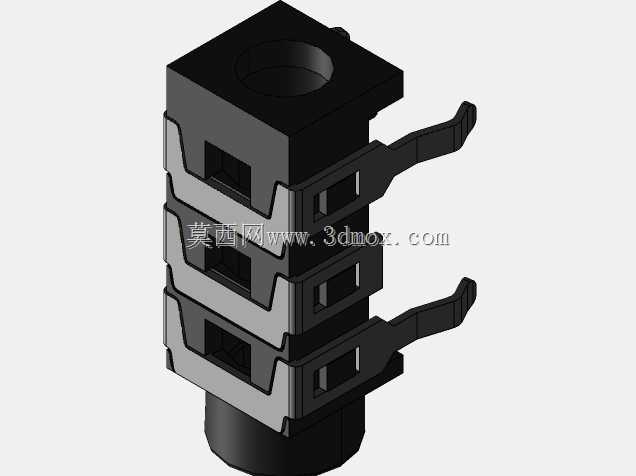

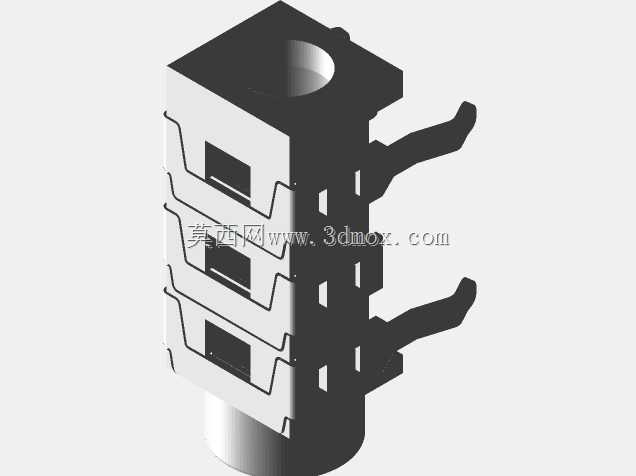

五针直插式3.5毫米立体声音频接口

这款五针直插式3.5毫米立体声音频接口，是消费电子、工控音频模块、小型音频设备领域应用极为广泛的板载连接部件，主要承担模拟立体声音频信号的稳定传输功能，可实现耳机、外置音频输入输出设备与主板电路之间的可靠导通，广泛适配便携音频播放器、桌面声卡、工控语音播报模块、车载音频扩展面板、小型家用影音设备等多种需要3.5毫米音频接驳的场景。从实际使用需求出发，这款接口采用DIP直插式安装结构，插脚布局完全匹配常规PCB板的焊盘设计标准，安装时可直接插入对应孔径的电路板焊孔完成波峰焊或手工焊接，插脚的弯折角度与伸出长度经过反复校准，既能够保证焊接后焊锡充分浸润形成牢固焊点，又不会出现插脚过长顶触板层线路、过短导致焊接强度不足的问题。接口的主体外壳采用屏蔽结构设计，金属外壳在焊接后可与电路板接地端连通，能够有效隔绝周边电路的电磁杂波干扰，避免音频传输过程中出现电流杂音、信号衰减的问题，保证立体声左右声道信号的纯净度，五个插脚分别对应左声道、右声道、接地、麦克风信号、检测开关的功能定义，完全符合通用3.5毫米四段式音频插头的接驳标准，插入插头后可通过内部弹片结构实现信号的自动切换，在未插入插头时可切断外接音频回路，接入板载扬声器通路，插入后自动切换至外接音频设备通路。在外形尺寸与安装边界的设计上，这款接口的整体外形紧凑，主体基座的长宽高尺寸适配多数紧凑型电路板的安装空间，接口的插入口中心高度与常规设备外壳的开孔位置精准匹配，安装后接口端面可与设备外壳开孔齐平，不会出现插头插入不到位、接口突出外壳过多影响外观的问题，接口两侧的固定插脚可额外增强焊接后的结构强度，能够承受日常使用中频繁插拔带来的冲击力，避免长期使用后接口出现松脱、焊点开裂的情况。内部的接触弹片采用弹性耐磨的金属材质，经过弧度优化设计，插头插入时弹片可保持稳定的接触压力，既能够保证插拔手感顺畅不卡涩，又能在数千次插拔后依然保持可靠的接触性能，不会出现接触不良、声道断续的问题。
