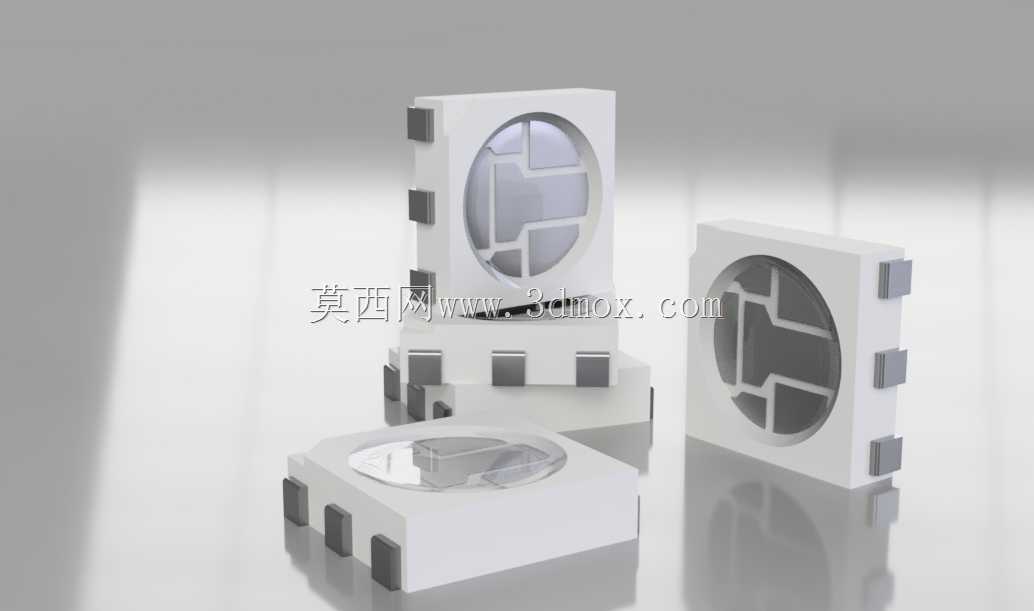

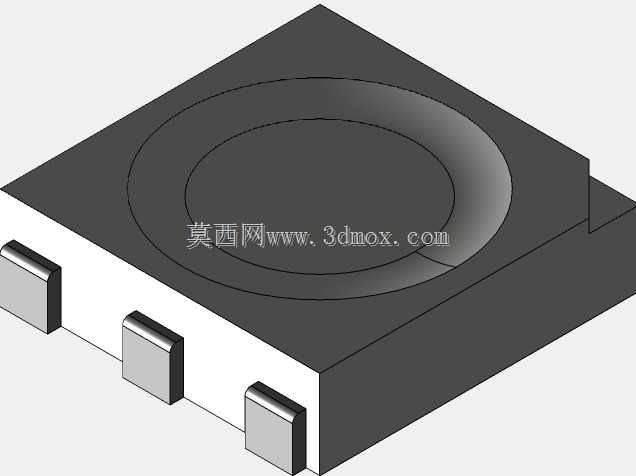

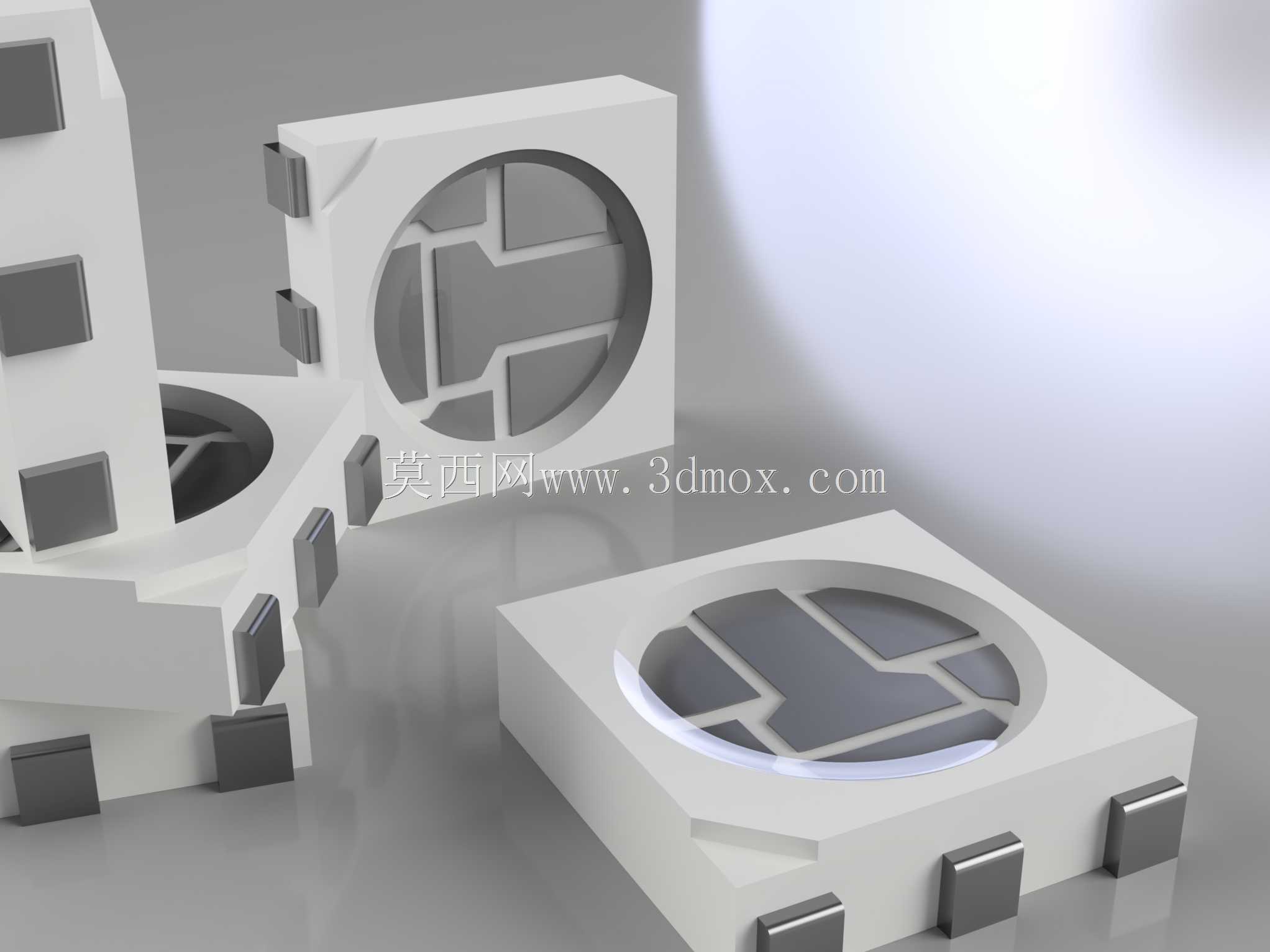

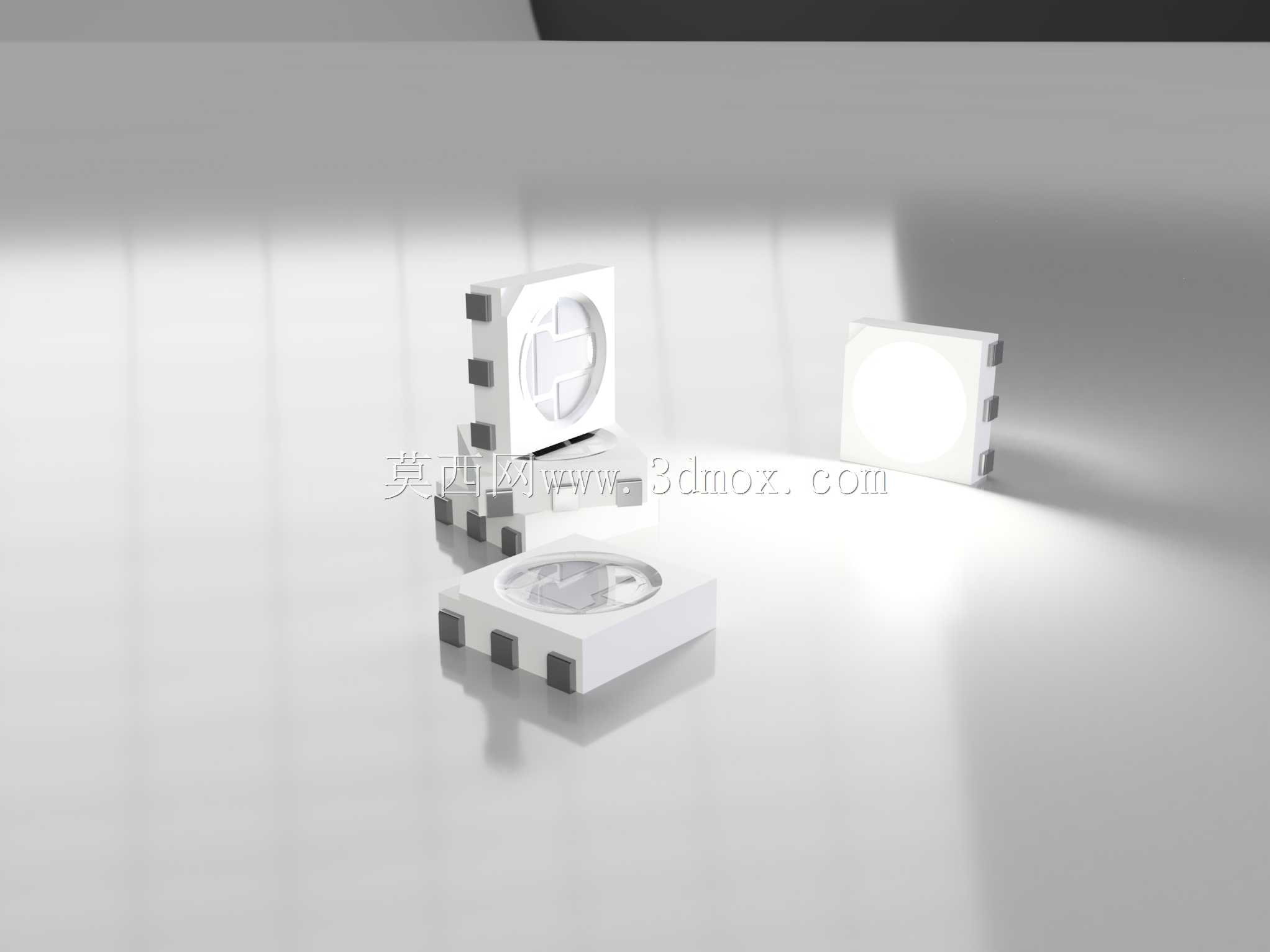

本次呈现的5050规格贴片LED,是电子照明与信号指示领域应用极为广泛的表面贴装发光元件,在消费电子背光、商用照明模组、工业设备状态指示、车载内饰氛围灯、户外景观亮化单元等场景中承担核心发光功能,可适配单色常亮、RGB全彩混光等不同发光需求,能通过表面贴装工艺完成批量自动化焊接,大幅提升电子组装环节的生产效率。从实际用途来看,这类贴片LED既可以作为独立发光单元组成点阵显示屏、软灯条、硬灯条产品,也可以作为状态指示灯集成在工控主板、家电控制板、数码产品面板上,凭借小体积、高发光效率、低驱动电压的特性,替代传统直插式LED元件,适配高密度组装的电子产品设计需求。在功能特性设计上,该款5050贴片LED采用方形塑封基座结构,基座内部预留芯片固装区域,可根据需求封装单颗单色发光芯片或三颗RGB三原色芯片,基座四周设置对称分布的金属焊盘,既作为焊接固定的连接结构,也承担电极导通的功能,正面采用高透光环氧树脂封装透镜,既可以保护内部发光芯片不受外界水汽、粉尘侵蚀,也能通过透镜的曲面结构调整光线出射角度,优化发光均匀度,避免出现局部亮斑或暗区。从设计思路层面,该元件严格遵循表面贴装元件的通用设计规范,整体采用对称式结构布局,焊盘位置与尺寸匹配行业通用的5050封装焊盘标准,无需额外定制PCB焊盘即可直接适配现有成熟的贴片生产工艺,降低下游客户的应用适配成本;基座采用耐高温的工程塑料材质,可承受回流焊过程中的高温冲击,避免焊接过程中出现基座变形、封装开裂的问题;内部电极走线采用低阻设计,降低元件工作时的自身发热,提升长期工作的稳定性与使用寿命。在外形尺寸与安装边界方面,该款贴片LED的长宽尺寸严格控制在5.0mm×5.0mm的标准规格范围内,整体封装厚度控制在1.5mm以内,不会占用过多的PCB板垂直空间,适配薄型化电子产品的设计需求;焊盘外延尺寸预留足够的焊接公差,即使贴装过程中存在微小的位置偏移,也能保证焊接可靠性,相邻元件的最小安装间距可控制在1mm以内,支持高密度的灯珠排布设计,满足高分辨率显示、高密度照明模组的组装要求;透镜顶面与基座底面的高度差经过精准核算,在多颗灯珠密集排布时,不会出现相邻元件透镜互相干涉的问题,同时能保证混光效果均匀柔和,不会出现颗粒感过重的显示问题。
- 上一篇:卧式10K容量可移动储料罐体结构设计
- 下一篇:五针直插式3.5毫米立体声音频接口
- 全部评论(0)
- 模板大小: 3.38 MB
- 售价:5金币
- 下载次数: 662
- 系统要求: STEP / IGES,Rendering,STEP / IGES,Fusion 360,KeyCreator,Rendering,Other
- 软件分类: 通用五金配件
