汽车轮毂轮胎成套轮组三维设计

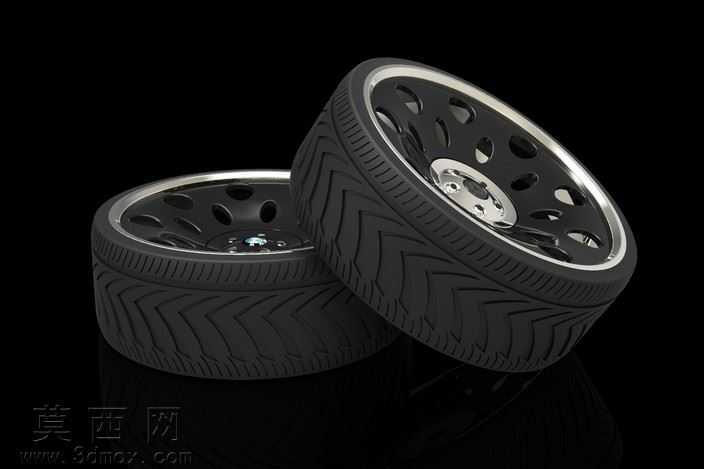

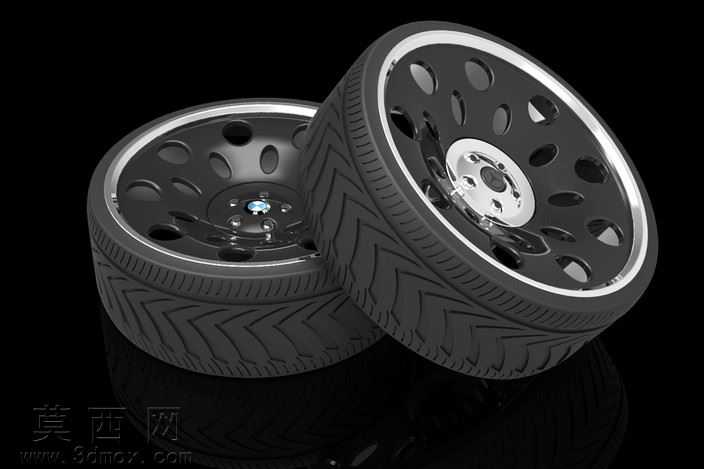

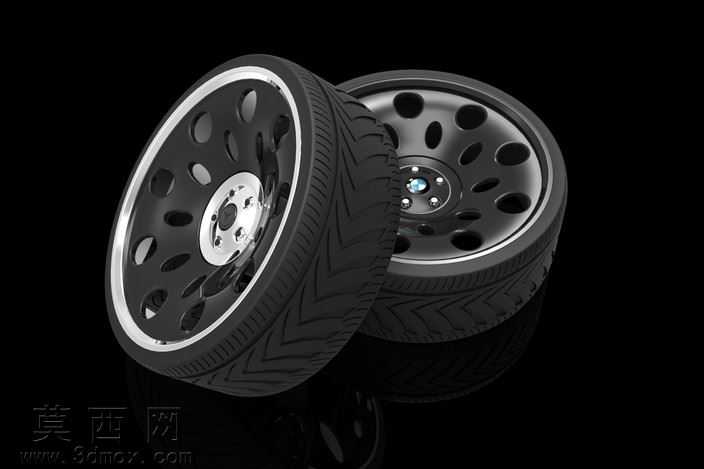

本作品为汽车配套的轮毂轮胎成套轮组三维设计成果，建模过程依托主流三维设计软件完成，整体遵循乘用车车轮的实际设计规范开展参数化构建。首先针对轮毂部分开展结构建模，先绘制轮辋的基础回转轮廓，通过回转特征生成轮辋的基础基体，精准还原轮辋与轮胎配合的止口、胎圈座的标准弧度与尺寸参数，保证后续轮胎装配的贴合度符合实际装配要求。轮辐部分采用多组椭圆减重孔的对称布局设计，通过草图阵列完成孔位的均匀排布，再通过拉伸切除、圆角过渡处理孔位边缘，既保证轮辐的结构强度，也还原了改装轮毂的轻量化设计特点；轮毂中心的安装盘部分，精准还原了螺栓孔的分布圆直径、中心定位孔的尺寸，同时添加了中心装饰盖的细节特征，还原真实轮毂的装配结构。轮毂表面采用分层材质设置，轮辋边缘设置亮面镀铬金属材质，调整反射参数模拟金属抛光后的高光质感，轮辐主体采用哑光黑金属烤漆材质，通过调整粗糙度参数模拟漆面的细腻磨砂质感，中心安装区域设置亮面金属材质，还原金属加工后的光泽层次。轮胎部分建模先绘制胎面的断面轮廓，通过回转生成轮胎基础基体，再针对胎面花纹开展细节设计，绘制单组人字形排水花纹的轮廓草图，通过包覆、阵列特征将花纹均匀排布在胎面圆周上，精准还原花纹的沟槽深度、侧壁倾斜角度，还原民用轮胎的防滑排水结构特点；轮胎材质采用黑色橡胶材质，调整材质的漫反射、粗糙度参数，模拟橡胶表面的哑光质感，同时添加轻微的凹凸纹理映射，还原橡胶表面的细微颗粒质感。渲染阶段采用纯黑背景突出轮组主体，设置双光源布局，主光源从侧上方打光，突出轮毂金属面的高光反射与轮胎的纹理层次，辅助光源从侧下方补光，弱化阴影区域的死黑问题，同时添加地面反射效果，模拟轮组放置在光滑台面的展示效果，整体渲染效果真实细腻，清晰展现轮组的结构细节与材质特点，可用于汽车配件展示、改装方案演示、结构教学参考等场景。
