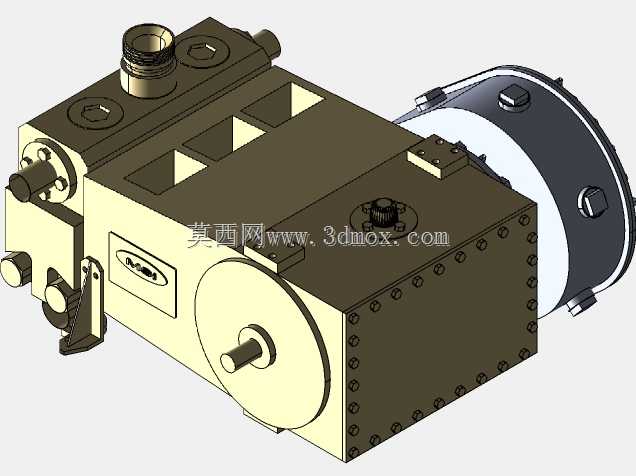

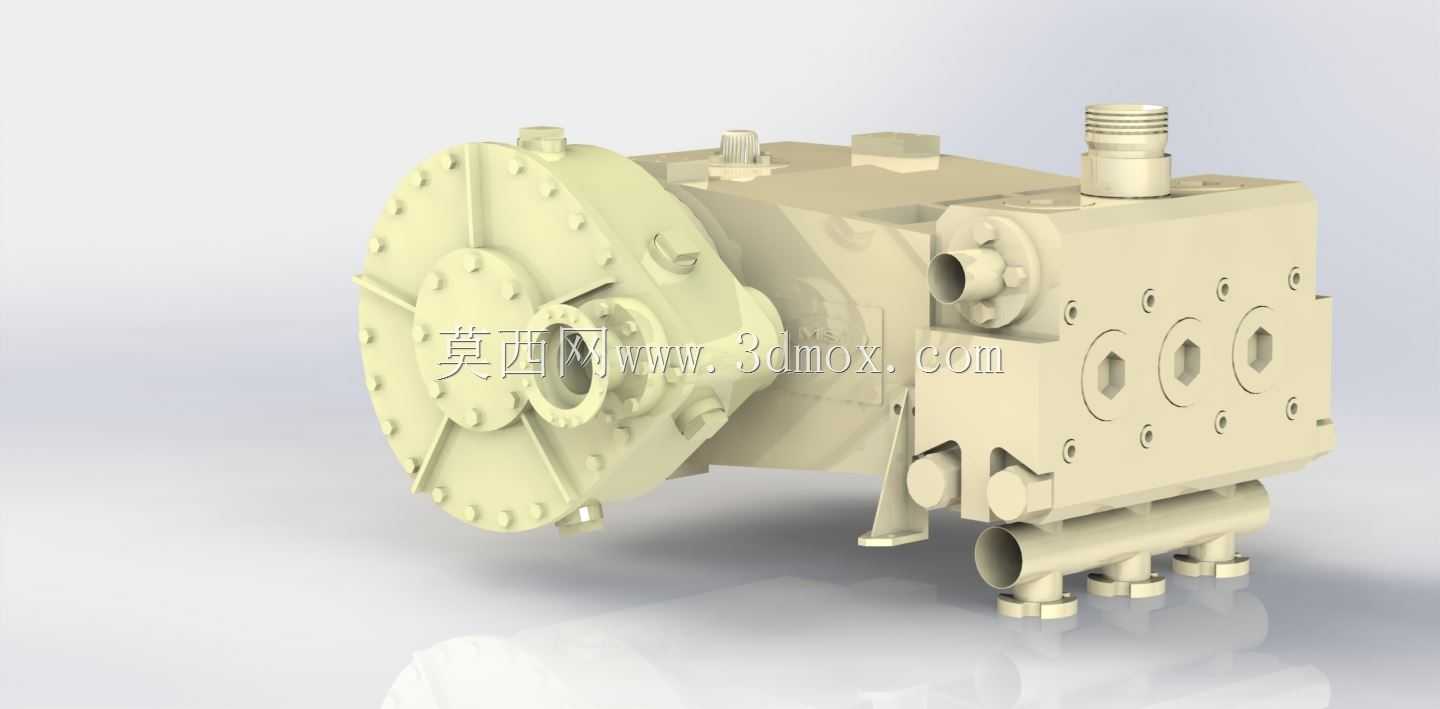

石油化工用三缸柱塞泵结构设计

这款三缸柱塞泵主要面向石油化工、天然气工业领域的流体输送工况设计，可在高压作业环境下完成原油、天然气凝液、化工介质等流体的稳定输送，是油气开采、集输环节的核心动力设备之一。在实际油气生产场景中，这类泵可承担井口高压注水、油气介质增压输送、化工药剂精准加注等作业任务，能够适应野外作业的复杂工况，在连续运行状态下保持稳定的输出压力与流量，满足油气生产环节对流体输送设备的可靠性要求。从功能特性来看，三缸结构的设计相比单缸、双缸泵，能够大幅降低输出流量的脉动率，让介质输送过程更平稳，减少管路内的水击冲击，延长整套输送管路与配套设备的使用寿命；泵体集成的进出液接口、密封结构、动力连接端均做了集成化设计，既保证了高压状态下的密封性能，也减少了外接管路的冗余设计，降低了现场安装的复杂度。在设计思路上，这款泵的整体结构采用模块化布局，动力输入端采用法兰式连接结构，可直接与不同规格的驱动电机、柴油机等动力源对接，适配不同作业现场的动力配置条件；液力端的三个柱塞腔采用平行排布设计，每个腔室的进排液阀组采用独立可拆结构，日常维护时无需拆解整个泵体，即可单独完成阀组、密封件的更换，大幅降低现场运维的工作量与停机时间。从外形尺寸与安装边界来看，泵体整体采用卧式布局，底部设置有带安装孔的支撑脚，可直接固定在预制的混凝土基础或者钢制撬座上，安装时需预留动力端连接操作空间、液力端维护操作空间，进出液接口的位置与法兰尺寸匹配常规工业管路的连接标准，无需额外制作异形转接件即可完成现场管路对接；泵体侧面预留的仪表安装接口可直接加装压力、温度传感器，方便作业过程中实时监控泵的运行状态，适配油气生产现场的自动化监控需求。整体结构在保证结构强度的前提下做了轻量化优化，既满足高压作业的承压要求，也方便现场的吊装与转运作业。
