巴恩斯卧式直联离心泵结构设计

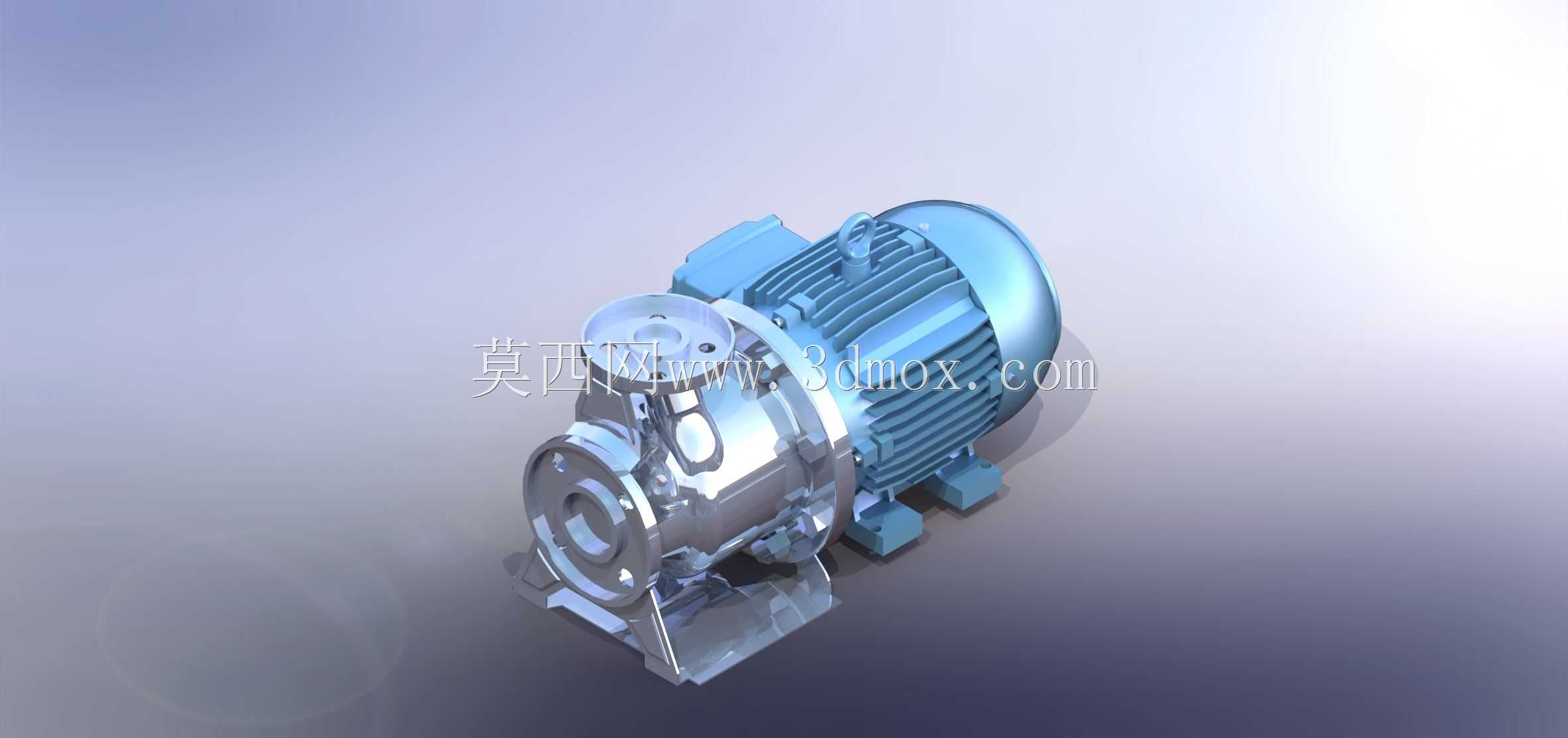

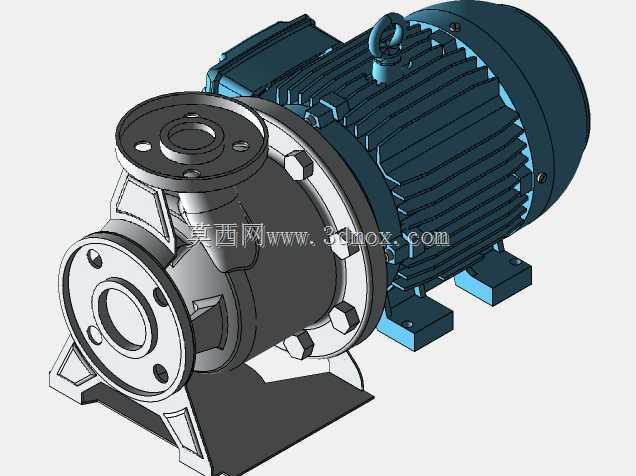

这款离心泵为卧式直联结构设计，主要面向民用供水、小型工业循环、暖通空调水系统、轻污废水输送等场景使用，可适配清水、物理化学性质与水接近的无硬质颗粒介质的输送需求，在楼宇二次供水、设备冷却循环、小型给排水系统、农业小型灌溉等场景中都能发挥稳定的流体输送作用。设备采用电机与泵体直联共轴的结构设计，省去了传统联轴器连接的冗余结构，大幅缩减了整机的轴向安装尺寸，整体结构紧凑，安装时不需要额外预留联轴器调整的操作空间，对狭小安装点位的适配性更强，同时直联结构消除了联轴器传动的能量损耗，传动效率更高，运行过程中因联轴器对中偏差产生的振动、噪音问题也得到了有效控制，日常运维不需要定期检查联轴器磨损、调整对中精度，运维工作量更低。泵体采用端吸式结构设计，进口沿轴向水平设置，出口垂直向上布置，这种流道设计符合离心泵流体流动规律，能有效降低流体进入叶轮时的紊流损失，提升水力效率，同时垂直向上的出口设计方便现场管路对接，也便于泵腔内部的空气排出，启动前排气操作更便捷。泵体与电机连接位置设置了标准化的安装法兰，连接螺栓孔位按照通用安装规范排布，可适配同功率段常规电机的替换安装，通用性较强。整机底部设置了一体化铸造的安装底座，底座上预留了对称布置的安装固定孔，安装时可通过螺栓直接固定在混凝土基础或钢制安装支架上，底座的加强筋结构经过力学优化，能承受泵运行过程中的振动载荷，避免长期运行出现底座变形、泵轴偏移的问题。叶轮采用闭式结构设计，流道经过水力优化，在保证输送效率的同时，具备一定的通过能力，可应对介质中少量细小杂质的输送场景，不容易出现流道堵塞问题。泵轴与介质接触位置设置了可靠的机械密封结构，相比传统填料密封，机械密封的泄漏量更低，使用寿命更长，不需要频繁调整密封压盖、更换密封填料，能有效降低介质泄漏对现场环境的影响，也减少了密封维护的工作量。整机外形规整，所有外露部件都做了圆角过渡处理，没有尖锐凸起结构，现场安装、运维操作时不容易出现磕碰损伤，外壳的金属质感表面经过防锈处理，可适应潮湿的泵房安装环境，长期使用不容易出现锈蚀问题。
