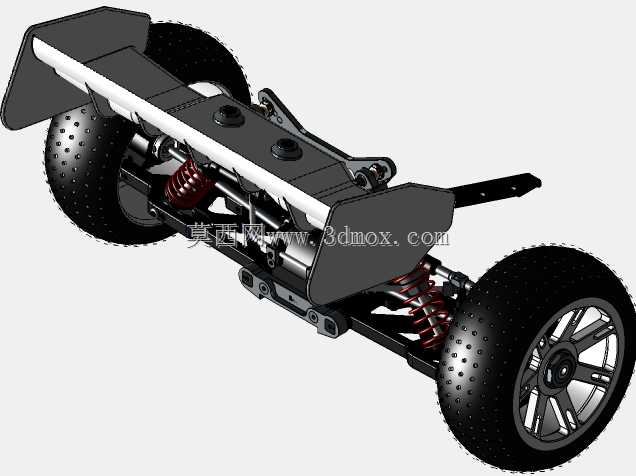

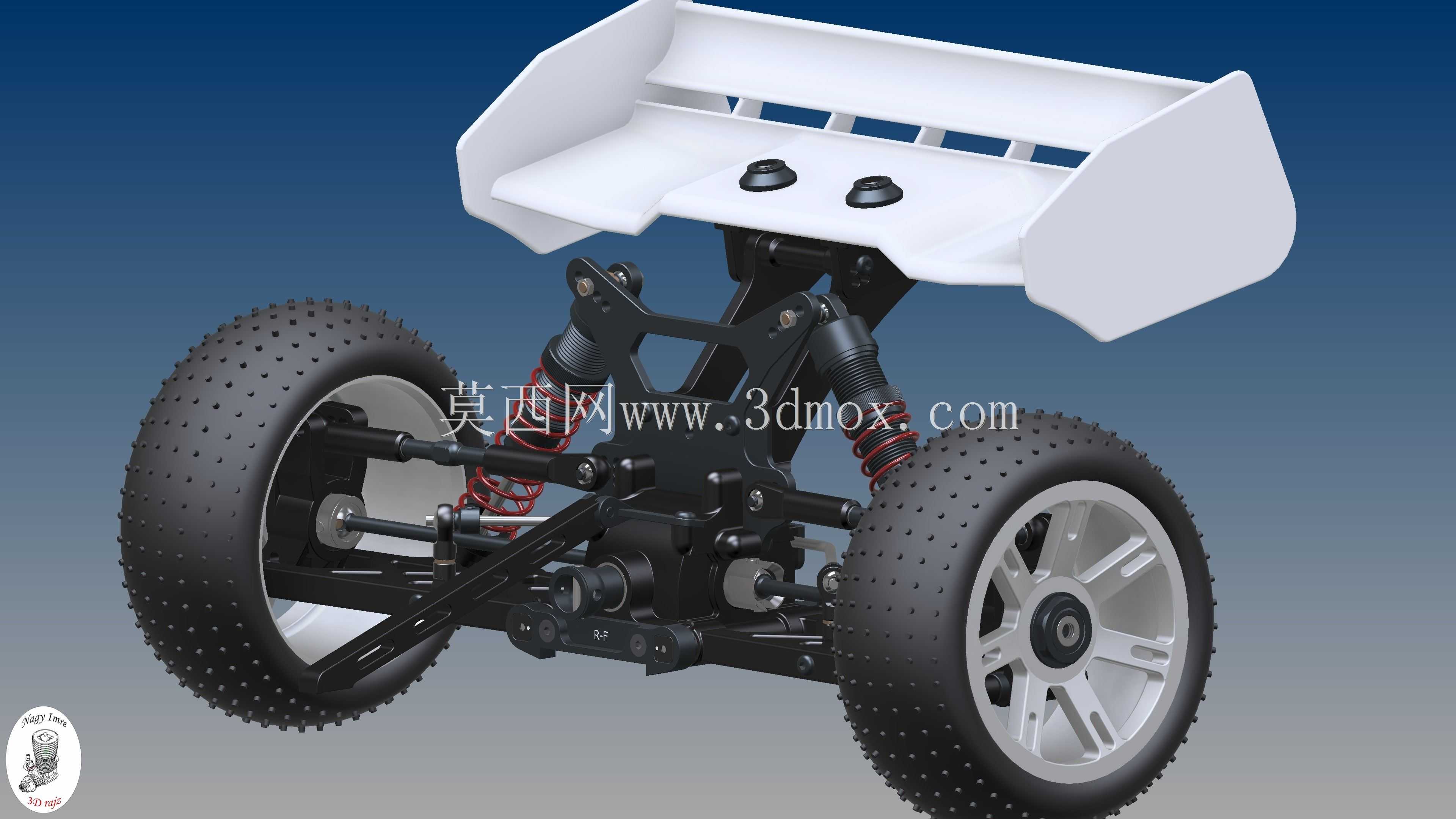

遥控燃油越野车后悬挂结构设计

该结构是面向遥控燃油越野车型开发的后悬挂总成，主要应用于1/8比例专业级遥控越野赛车场景，承担车辆行驶过程中后轮承载、路面冲击缓冲、行驶姿态稳定的核心作用，是遥控越野车底盘系统中决定越野通过性、行驶操控性与落地稳定性的关键部件。在实际使用场景中，该后悬挂需要应对非铺装路面的颠簸冲击、飞坡落地的瞬时重载、高速过弯的侧向载荷，同时需要适配大颗粒越野轮胎的跳动行程，保证车辆在砂石、泥土、起伏坡道等复杂越野路况下，车轮始终能够贴合地面，维持足够的抓地力，避免出现车轮悬空打滑、侧翻或者传动脱节的问题。从功能特性来看，该总成集成了双避震器布局、后轮传动连接位、尾翼安装基座、摆臂铰接结构与车轮固定座，采用上下摆臂的双叉臂结构形式，能够在车轮上下跳动过程中精准控制车轮倾角变化，保证轮胎接地面积始终处于最优区间；外露的螺旋弹簧避震器带有阻尼调节结构，可根据不同场地的路面特性调整弹簧预压与阻尼力度，适配不同跳跃高度与路面颠簸程度的使用需求；上方集成的尾翼安装位采用一体化支撑结构，能够在车辆高速行驶时提供足够的下压力，同时承受飞坡落地时的气流冲击与轻微磕碰，避免尾翼出现松动变形。在设计思路上，该结构优先考虑了悬挂行程与结构强度的平衡，摆臂采用镂空减重设计，在不降低结构抗扭强度的前提下尽可能降低簧下质量，提升避震响应速度；铰接点位均预留了轴承安装位，能够减少摆臂活动时的虚位，提升操控的精准度；传动半轴的活动角度经过匹配计算，在悬挂全行程压缩与伸长的状态下，都不会出现半轴卡滞或者脱出的问题，保证动力能够持续传递到后轮。从安装边界来看，该后悬挂前端通过铰接位与底盘主车架连接，整体宽度匹配对应比例车型的后轮轮距要求，避震器上端固定在车架后部的避震塔位置，车轮安装位的结合尺寸适配标准17mm模型车轮接合器，尾翼安装孔位采用通用的跨距设计，可适配同级别多数越野车型的原厂与升级尾翼部件，悬挂最大跳动行程能够满足越野场景下60毫米以上的压缩与伸长空间，不会在极限压缩状态下出现轮胎与车架、尾翼的运动干涉。
