八工位气缸驱动旋转分度索具机构

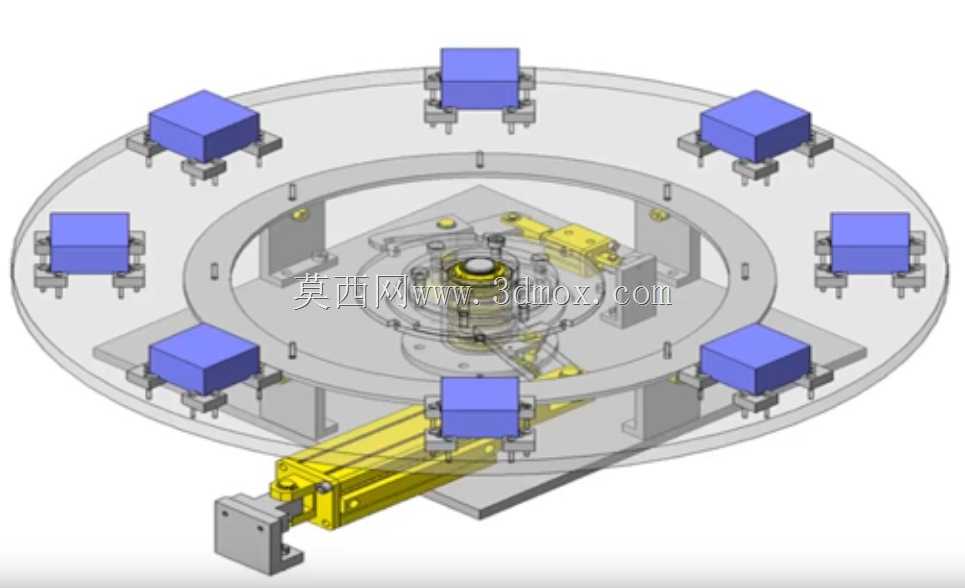

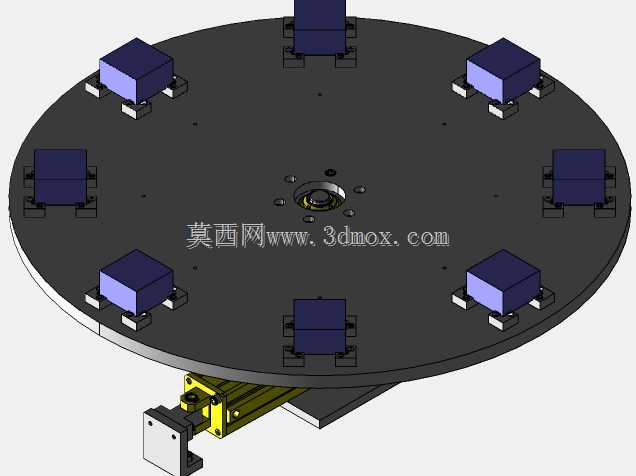

该机构为八工位旋转分度索具装置，主要应用于轻工电子、小五金零件的自动化加工、装配、检测工序的工位转序环节，适配小型工件的多工序连续作业场景，可集成在自动化生产线中作为工件载具的分度转位核心单元，替代人工完成工位间的精准切换，大幅提升多工序作业的连贯性与定位精度，降低人工转序的对位误差与劳动强度。整套机构采用卧式气缸作为旋转驱动源，搭配棘轮棘爪传动结构实现定角度间歇旋转，同时设置独立的锁止定位气缸，在转位动作完成后将定位销插入分度齿轮的定位槽中，完成旋转台的位置锁定，避免工位偏移；拉簧结构持续保持棘爪与棘轮的啮合压力，防止传动过程中出现脱齿、跳齿问题，保障分度动作的可靠性。旋转台采用环形双层布局，外圈均匀设置八个工件载具安装位，可同时装载八个待加工工件，每完成一次分度动作即可将工件切换至下一作业工位，适配单工序节拍较短的连续生产需求；驱动气缸布置在旋转台侧下方，通过连杆结构将气缸的直线往复运动转化为旋转台的定角度回转，传动路径短，动力损耗低，动作响应迅速。设计过程中针对分度动作的运动特性做了专项校核，按照匀加速匀减速的运动规律匹配气缸推力参数，确保在规定的动作周期内平稳完成45度转位，避免启动与停止阶段的冲击造成工件移位；连杆长度、摆角范围均经过力学计算匹配，保证气缸输出推力能够满足旋转台带载启动的扭矩需求，同时控制转动惯量带来的冲击，延长机构整体使用寿命。机构整体外形为圆盘式布局，主体直径约六百毫米，总高度约一百一十四毫米，顶部载具安装面预留标准接口，可根据不同工件的装夹需求更换适配的载具模块；驱动气缸行程为一百毫米，锁止气缸顶部行程为十毫米，安装时仅需固定底部安装板即可完成整机定位，无需额外搭建复杂的支撑结构，适配各类台式自动化设备的集成安装需求，可直接对接现有生产线的工位布局，减少设备改造的适配成本。
