模块化碳纤维公路自行车曲柄组结构设计

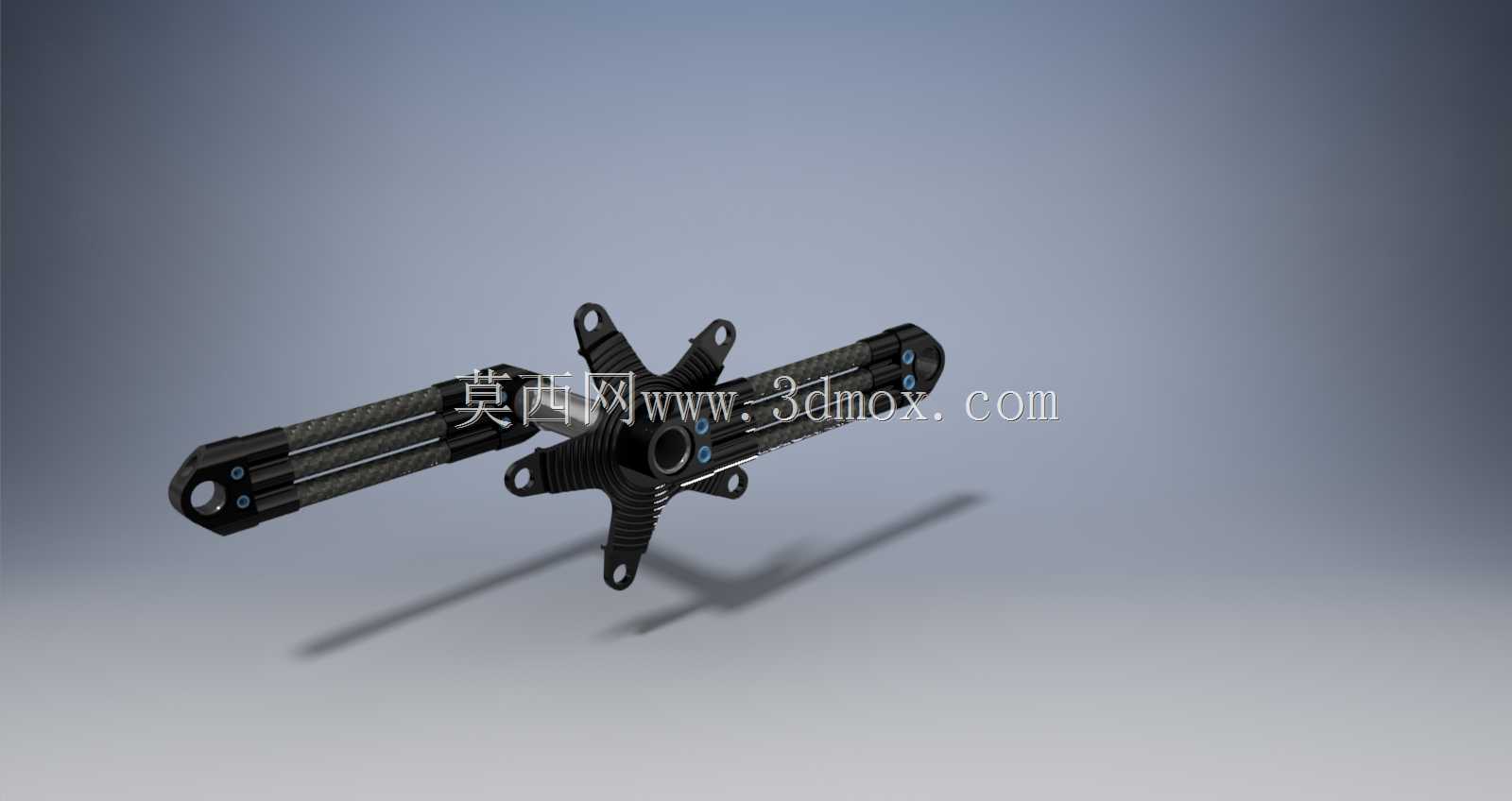

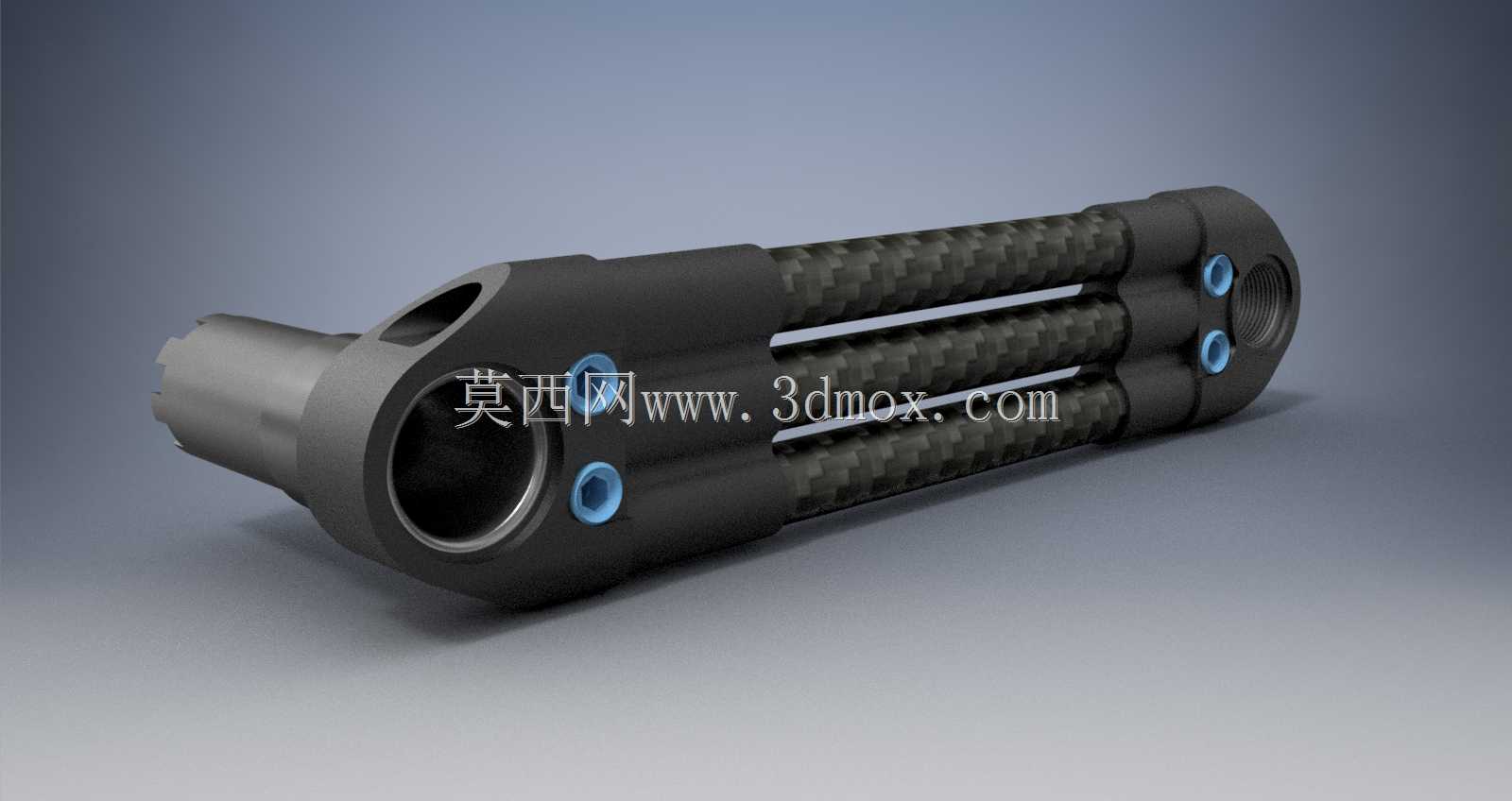

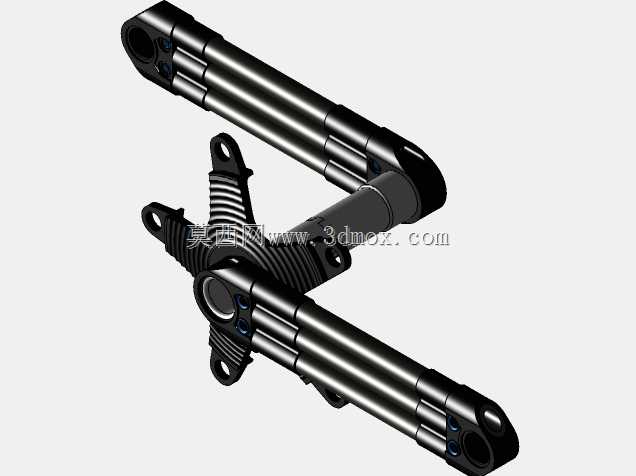

这款曲柄组是面向公路骑行场景打造的核心传动部件，主要应用于专业竞技公路车、长途耐力公路车的动力传输系统，安装在车架五通位置，一端连接脚踏承接骑行者的踩踏动力，另一端通过盘片挂载结构与链条啮合，将骑行者腿部输出的往复踩踏力转化为驱动轮组转动的旋转扭矩，是自行车传动系统中直接决定动力传递效率与踩踏刚性的核心构件。在实际骑行场景中，曲柄组需要持续承受高频交变的踩踏载荷，尤其是在摇车冲刺、爬坡发力的工况下，瞬时峰值载荷可达到骑行者体重的数倍，因此设计过程中重点平衡了结构刚性与轻量化表现。主体连接段采用多根平行碳纤维管作为支撑结构，相比传统实心铝合金曲柄臂，在保证抗扭、抗弯刚性满足竞技级使用要求的前提下，大幅降低了部件自重，减少骑行过程中的腿部往复运动负担。两端的金属连接端采用一体化嵌件设计，与碳纤维管段通过高精度过盈配合加结构胶接的方式组合，避免不同材料连接位置出现应力集中导致的结构失效；左端的主轴连接位采用标准花键接口，能够兼容主流规格的五通中轴组件，安装时只需按照标准扭矩锁紧即可完成固定，无需额外定制适配配件。右端的盘片挂载位预留了标准盘钉安装孔，可兼容不同齿数的单盘、双盘片配置，满足平路冲刺、爬坡等不同骑行场景的齿比搭配需求；侧面设置的蓝色调节螺栓用于微调盘片位置，保证链条在不同齿比切换时的顺畅度，减少变速过程中的链条摩擦与异响。整体外形采用流线型过渡设计，金属端与碳纤维管的衔接位置做了圆弧导角处理，既能够降低高速骑行时的风阻，也避免尖锐棱角在摔车、磕碰时造成额外的伤害。安装边界上，曲柄长度采用公路车常用的标准规格，轴心到脚踏安装位的距离符合主流公路车的踩踏几何设定，不会改变骑行者原有的踩踏发力角度，脚踏安装孔采用标准螺纹规格，可兼容所有市售公路车脚踏组件，用户无需额外更换配件即可完成升级替换。
