奥尔德姆十字滑块联轴器结构展示

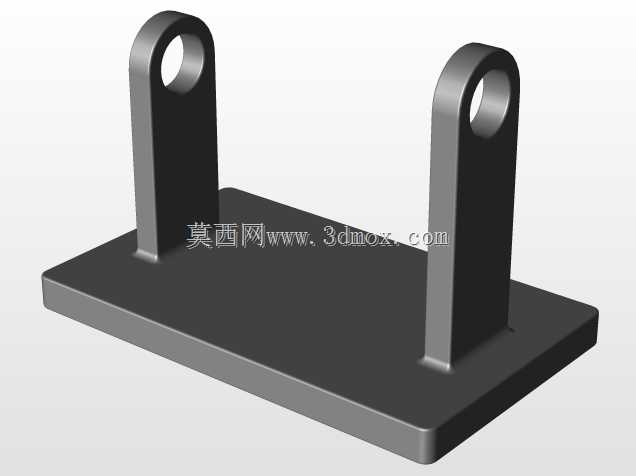

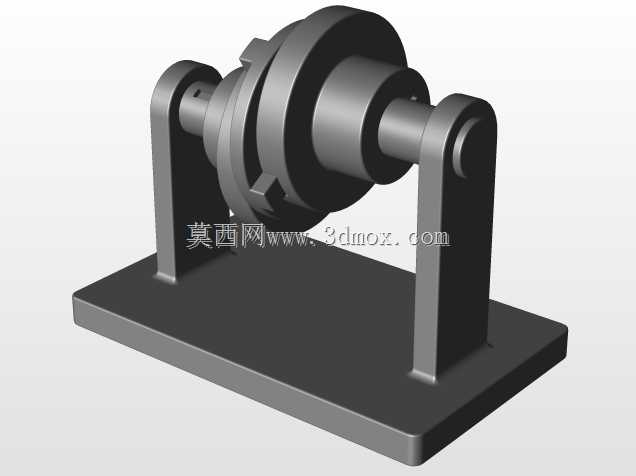

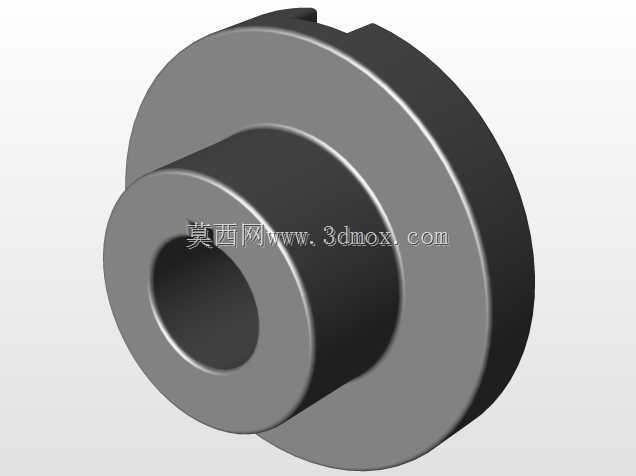

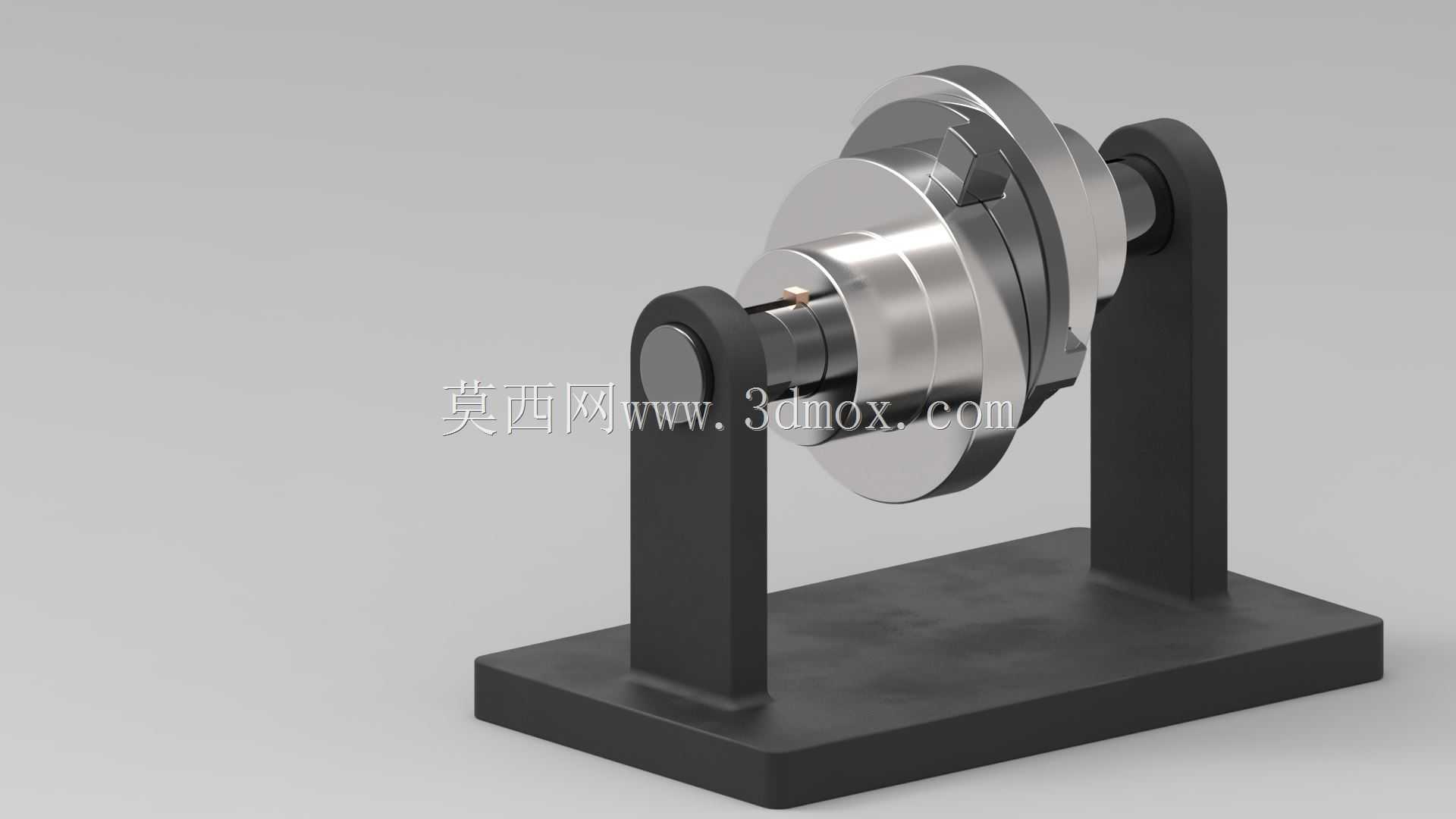

这款奥尔德姆联轴器属于机械传动系统里的挠性轴连接部件，主要应用在存在一定径向安装偏心的两轴传动场景中，常见于轻工输送设备、小型自动化生产线、精密检测仪器、办公自动化设备以及中小功率的泵类、风机传动链路里，用来在两轴无法保证严格同轴度的安装工况下，平稳传递旋转扭矩，同时抵消安装偏差带来的附加载荷，避免轴端、轴承因为偏载出现过早磨损。从功能特性来看，它区别于刚性联轴器无法补偿偏差的短板，也和弹性套柱销联轴器依靠弹性件吸振的原理不同，采用三圆盘的结构设计：两端的两个圆盘分别通过键连接固定在主动轴和从动轴的轴端，两个圆盘相对的端面上各自开有一条贯通的直槽，两条直槽的方向呈90度垂直布置，中间的浮动圆盘两侧带有互相垂直的凸榫，分别嵌入两端圆盘的直槽内，传动过程中中间盘会随着轴的转动，在两个直槽内做小幅的滑动，以此补偿两轴之间的径向偏移，传动时输入轴和输出轴可以保持完全相同的回转速度，不会出现角向的传动滞后，传动比恒定精准。在设计思路上，这款联轴器的结构做了紧凑化处理，整体径向尺寸远小于同扭矩规格的弹性柱销联轴器，轴向安装占用空间也更短，非常适合安装空间局促的紧凑型设备内部；中间浮动盘的材质可根据使用场景选择，常规工况采用耐磨工程塑料制作可以降低滑动摩擦噪音，重载工况则采用金属材质搭配润滑槽设计，部分结构还会在中间盘和端盘之间加装微小的弹簧构件，用来抵消滑动间隙带来的传动空回，减少机构正反转切换时的冲击故障。从安装边界来看，这款联轴器配套的安装支座采用立式双支撑结构，底座为平整的矩形安装板，开设对应位置的安装固定孔，两个支撑立板的轴承孔保持严格同轴，用来承托两端的轴系部件，安装时需要先将两端的轴分别穿入支撑轴承，再将两个端盘分别固定在轴端，调整好两轴的径向偏移量在联轴器允许的补偿范围内，最后装入中间浮动盘即可完成装配，日常维护仅需定期检查中间滑动副的磨损情况，无需复杂的润滑保养，相比万向节联轴器结构更简单，成本更低，适合小扭矩、低转速的精密传动场景使用，能够有效降低安装时的同轴度调整难度，提升设备装配效率，延长传动系统的整体使用寿命。
