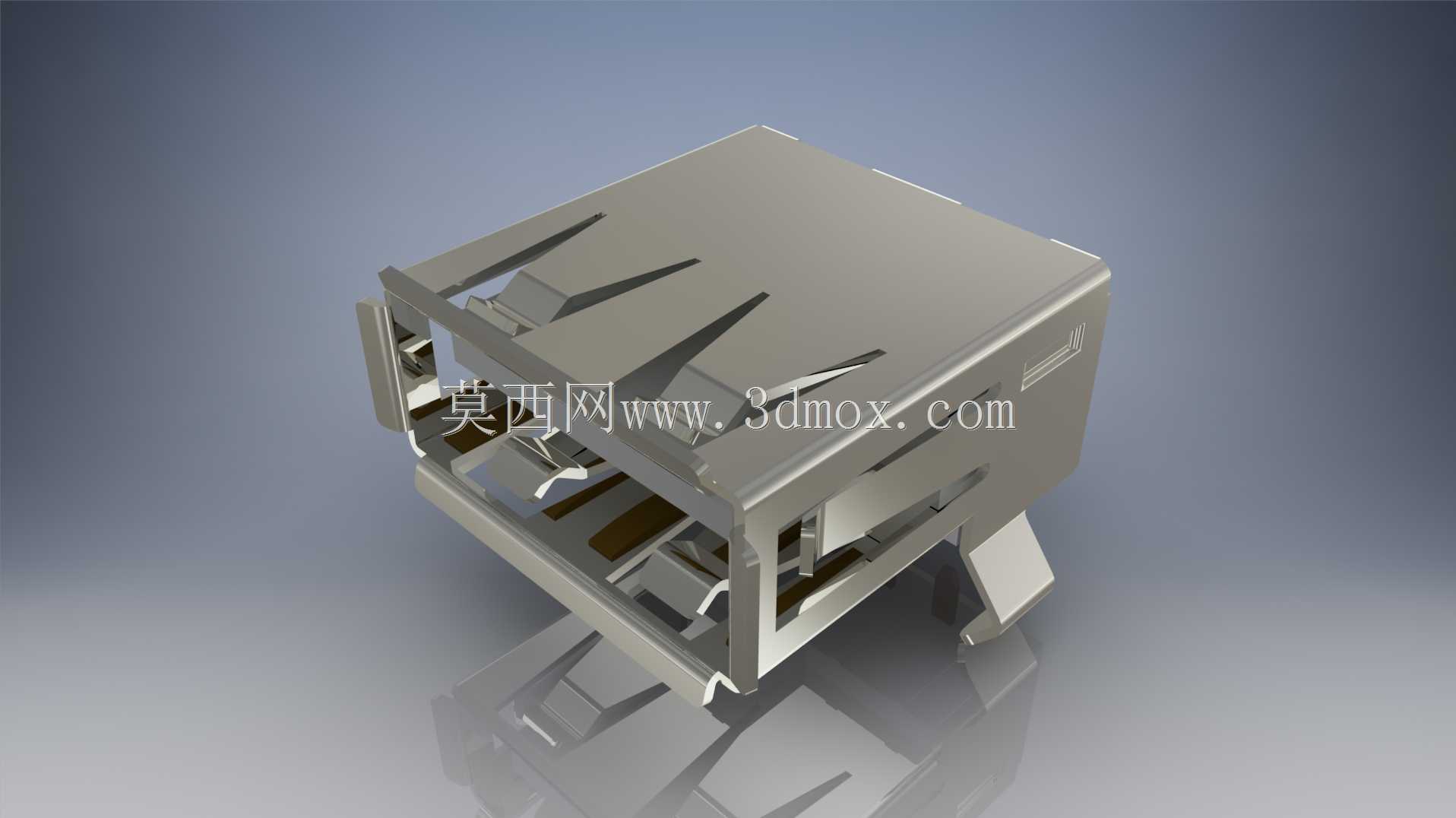

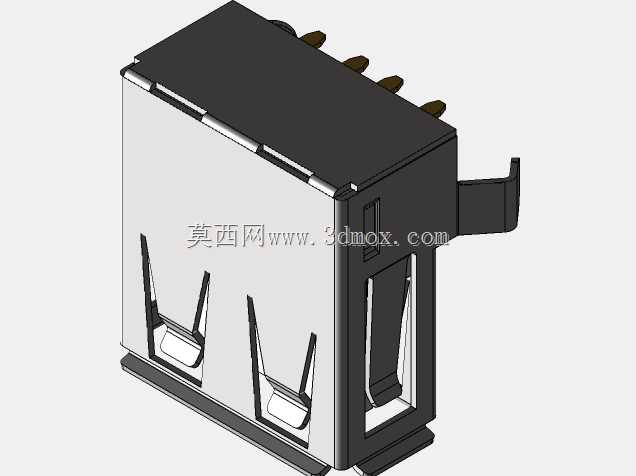

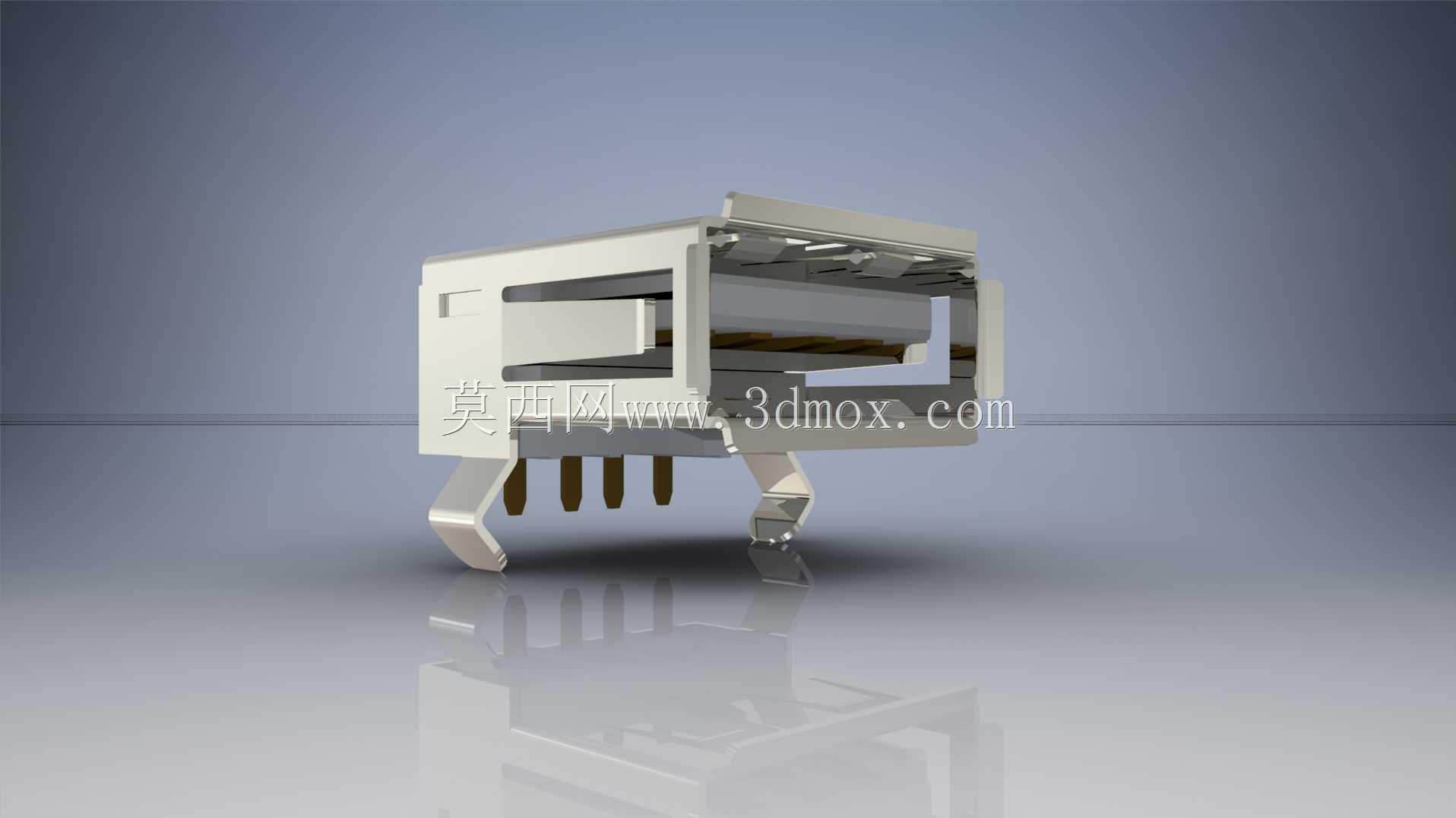

PCB通孔安装A型USB母座连接器结构

这款A型USB母座连接器是面向PCB板通孔安装场景设计的互连部件，广泛应用于消费电子、工业控制板卡、嵌入式设备、计算机外设、智能硬件等各类需要USB接口扩展或数据传输、供电连接的电子设备中，承担着设备端USB公头对接、实现数据信号稳定传输与电力供应连通的核心作用，是板端USB接口方案里应用最为普遍的连接部件之一。从功能特性来看，该连接器完全适配标准USB Type-A公头的插拔对接，内部弹片结构经过针对性设计，能够保证公头插入后接触紧密、导通可靠，多次插拔后仍能维持稳定的接触电阻，避免出现接触不良、信号断连、供电不稳等常见接插件故障；金属外壳部分除了提供结构防护、固定内部塑胶基座与接触弹片的作用外，还具备电磁屏蔽效能，能够减少外界电磁信号对接口传输数据的干扰，同时也能屏蔽内部信号向外辐射，提升设备整体的电磁兼容性能。在设计思路上，这款连接器充分考虑了PCB通孔焊接工艺的装配需求，引脚与固定脚的位置完全对应PCB板上的通孔布局，波峰焊或手工焊接时都能顺利插装，焊接后固定脚能够与PCB板形成牢固的机械连接，承受日常插拔的侧向力与轴向力时不会出现松脱、移位问题；整体结构做了精细化的还原，金属外壳的卡扣弹片、内部的接触端子排布、塑胶基座的定位结构都完全参照量产实物的结构逻辑设计，不同厂商生产的同规格A型USB母座虽然存在细微尺寸公差，但核心安装尺寸、对接尺寸都遵循通用USB规范，该模型的尺寸边界完全贴合行业通用规格，能够直接用于PCB布局的干涉检查、整机结构的装配验证。从外形尺寸与安装边界来看，该连接器的主体外形尺寸符合标准USB A型母座的通用规范，插合面的开口尺寸完全匹配公头插入的尺寸要求，伸出PCB板的高度、插装后在板背面的引脚长度都控制在常规通孔安装器件的合理范围内，不会与板上其他低矮元器件产生空间干涉；固定脚的跨距、信号引脚的间距都遵循行业通用的PCB封装尺寸，设计人员在进行板卡结构设计时，可以直接参考该模型的边界预留安装空间，无需额外调整接口周边的器件布局，能够有效缩短产品开发阶段的结构验证周期，提前排查接口安装位置的干涉风险，保证后续开模、打样阶段的装配可行性。
