径向引线通孔型保险丝座结构设计

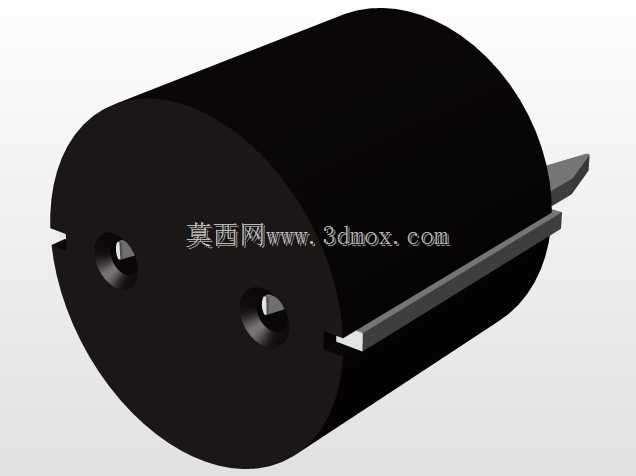

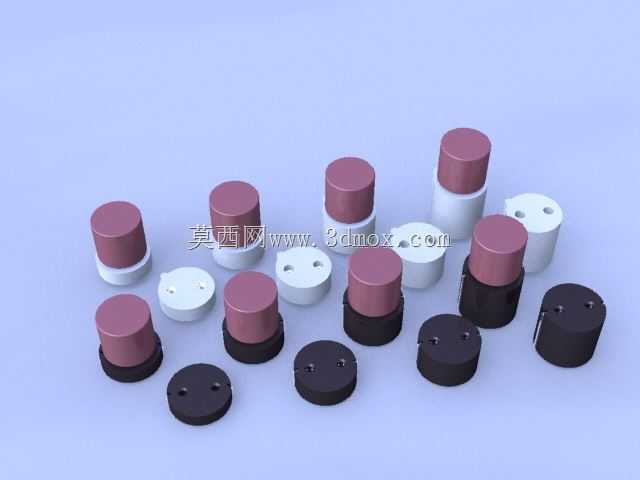

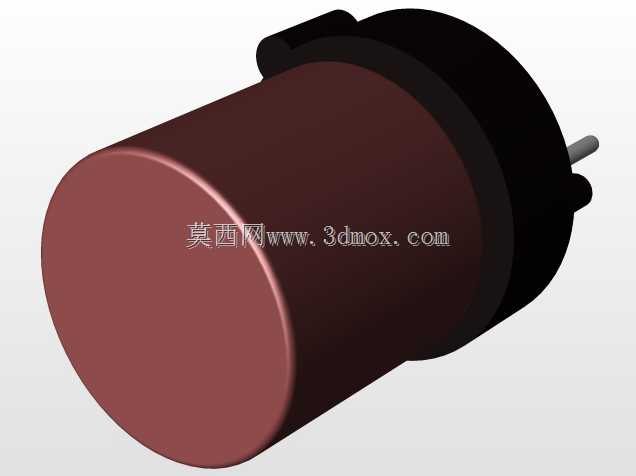

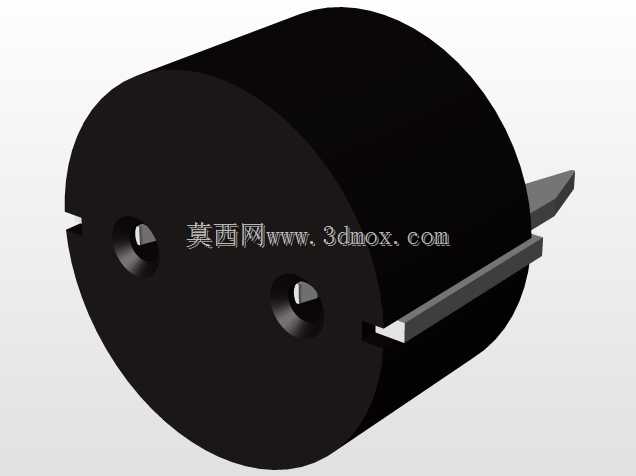

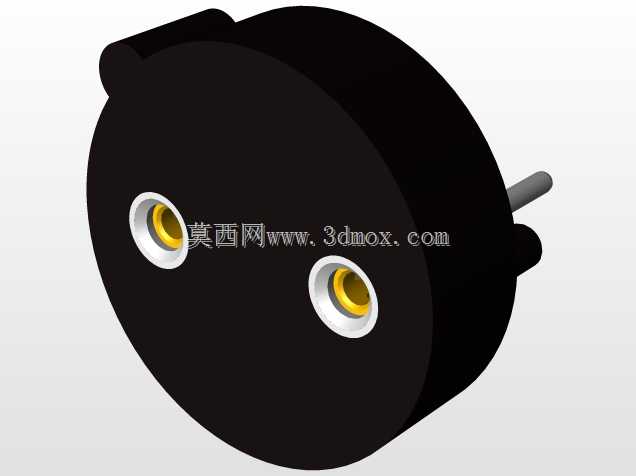

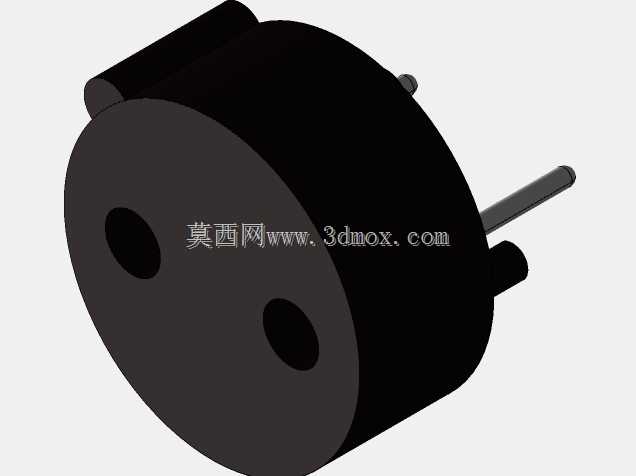

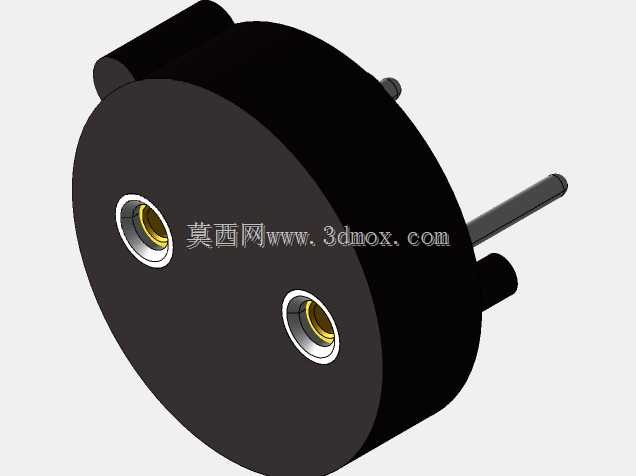

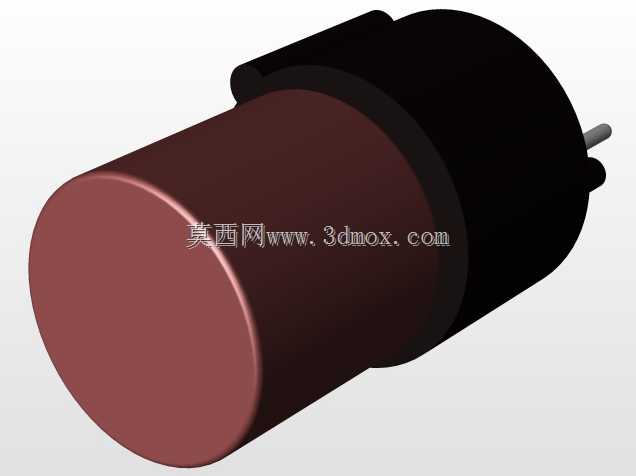

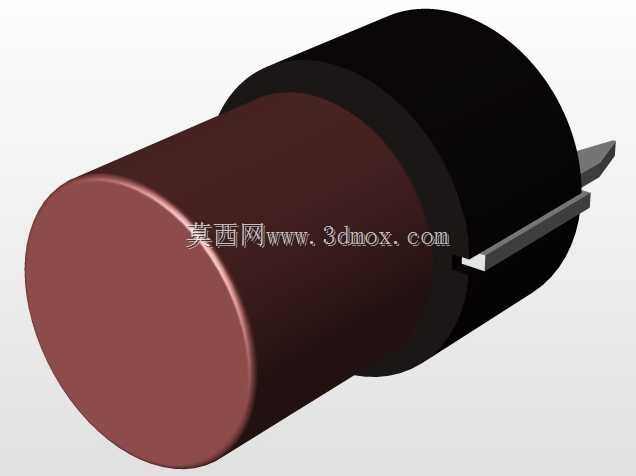

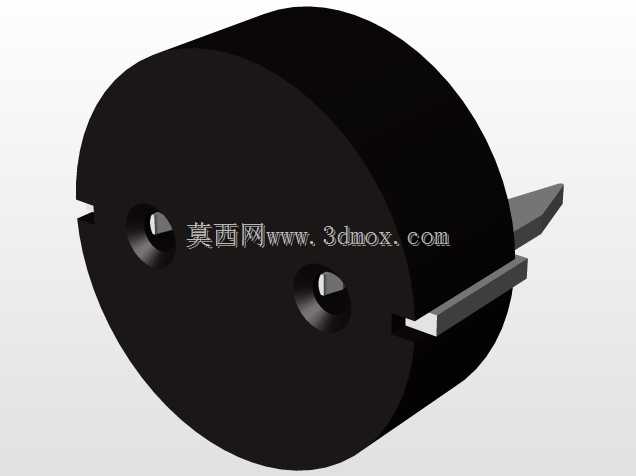

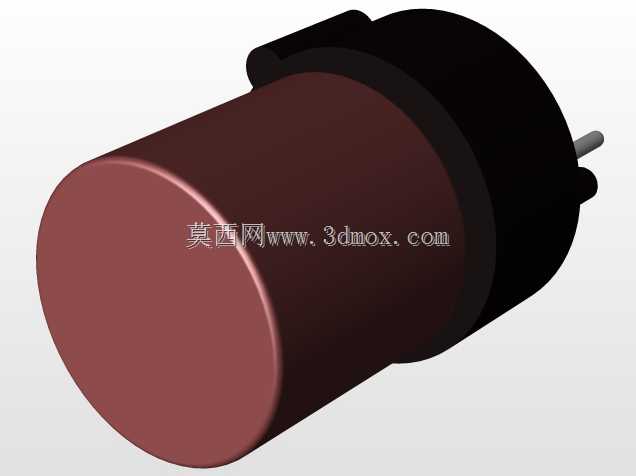

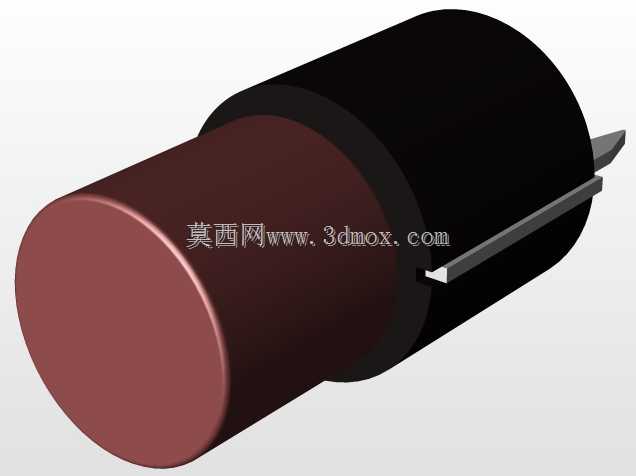

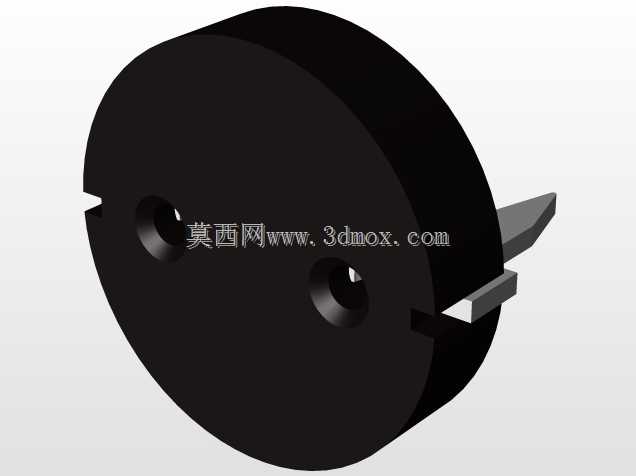

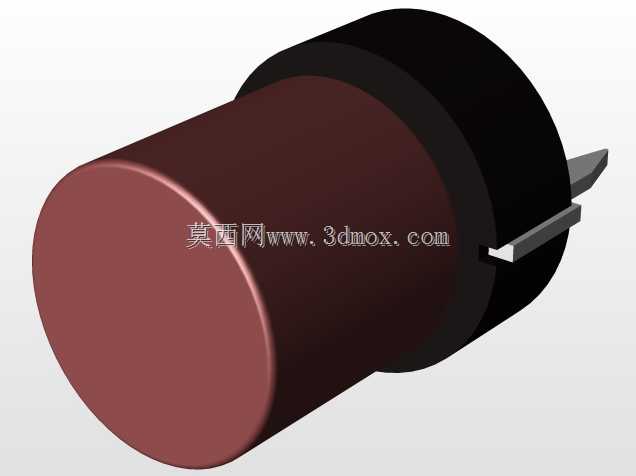

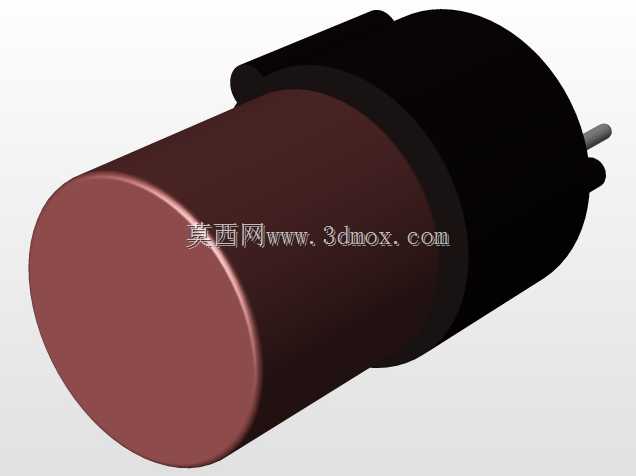

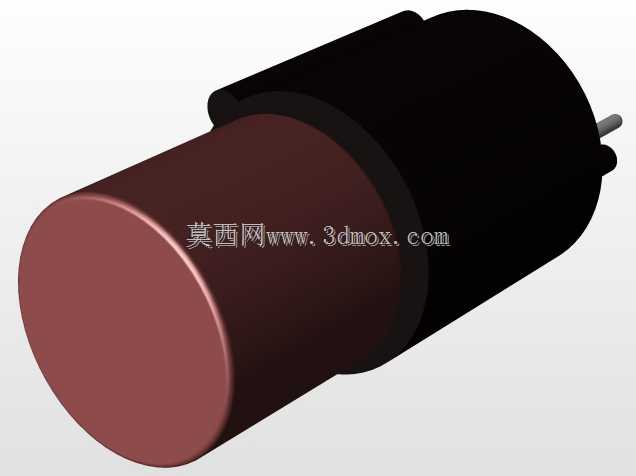

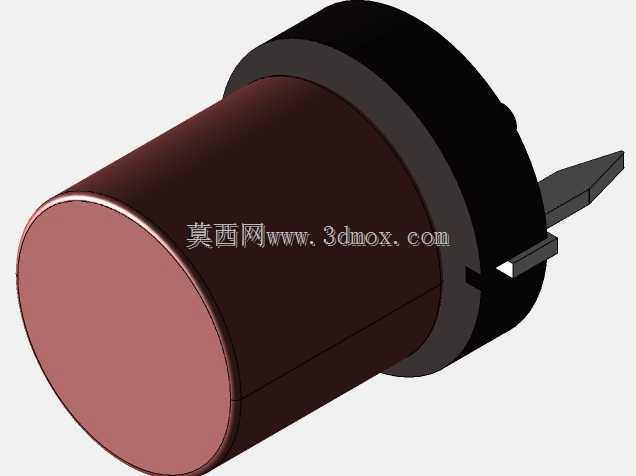

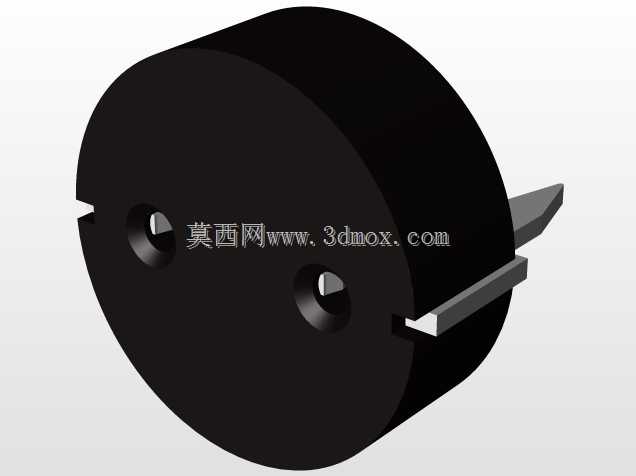

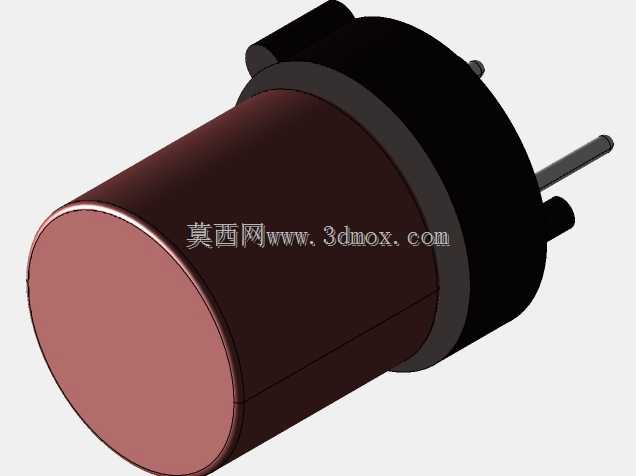

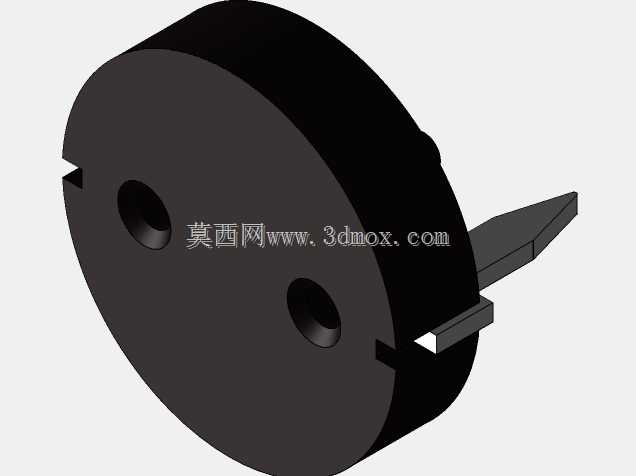

径向引线保险丝座是电路保护系统中用于固定熔断器、实现电路过载与短路防护的基础连接配件，广泛应用于消费电子、小型家电、工业控制板卡、电源模块、车载低压电路等场景中，承担着承载熔断器、建立稳定导电通路、隔绝带电部件、保障电路故障时快速切断电流通路的核心作用，是低压配电与电子设备电路中不可或缺的基础防护配件。本次设计的径向引线保险丝座为通孔型结构，适配TE5/TR5型熔断器，覆盖559与560两个产品系列，设置了四种不同的高度规格，能够适配不同安装空间、不同长度规格的同系列熔断器，满足不同电路板的堆叠高度、安装间隙要求，适配多样化的电路布局需求。从功能特性来看，该款保险丝座采用分体式组合结构，底座部分分为黑白两种绝缘材质选型，均采用耐温绝缘工程塑料制作，具备优异的绝缘性能与耐温性能，能够承受熔断器正常工作时的温升以及故障熔断瞬间的局部高温，避免出现底座融化、漏电、爬电等安全隐患；上部的端盖部分采用导电性能优异的金属材质搭配绝缘包覆层，既能够保证与熔断器两端电极的紧密接触，降低接触电阻减少工作发热，又能避免相邻部件误触造成的电路短路。底座上预留的两个径向引线安装通孔，既可以实现直插式焊接固定在PCB板上，也可以通过引线外接实现飞线式安装，适配不同的电路装配工艺，安装时无需额外的固定卡扣或者螺丝，依靠引脚焊接即可实现牢固固定，装配流程简单便捷，能够大幅提升生产线的装配效率。在设计思路上，这款保险丝座充分考虑了实际使用中的各类边界条件：首先针对不同的电路安装空间，设置了四种高度规格，从低矮型的紧凑设计到加高型的大容腔设计，既可以满足超薄型电子产品的内部狭小空间安装需求，也可以适配需要额外绝缘距离的高压侧电路安装要求；其次底座的安装孔位采用标准化间距设计，符合行业通用的PCB板孔位布局规范，能够直接替换同规格的市面现有产品，无需重新设计电路板布局，降低客户的替换成本；再者端盖与底座的配合采用卡扣式过盈配合结构，装配后不会出现松脱，同时更换熔断器时只需拔出端盖即可完成替换，后期维护便捷，无需拆卸整个底座。从外形尺寸与安装边界来看，该系列保险丝座整体为圆柱型结构，最大外径适配对应熔断器的外径尺寸，不会占用过多的PCB板平面空间，安装通孔的中心距符合行业通用标准，焊接引脚的长度适配常规波峰焊、手工焊的工艺要求，既不会因为引脚过短造成焊接不牢，也不会因为引脚过长造成剪脚工序的额外工作量；底座底部设计有平整的贴合面，焊接后能够紧密贴合PCB板表面，避免出现倾斜、引脚受力变形等问题；不同高度规格的产品底座安装尺寸保持一致，实现了安装接口的通用化，同一块电路板可以根据实际选用的熔断器长度灵活选配对应高度的底座，无需调整板卡设计。在实际应用中，这款保险丝座能够在-40℃到125℃的工作环境温度范围内稳定工作，接触电阻低，载流能力匹配对应熔断器的额定电流要求，能够在电路出现过载、短路等故障时，保证熔断器顺利熔断切断电路，同时不会因为自身结构问题出现拉弧、飞弧、底座击穿等次生故障，有效保护后端电路的核心元器件不受大电流冲击损坏，提升整个电子设备的运行安全性与可靠性。
