拖车牵引挂接锁紧装置结构设计

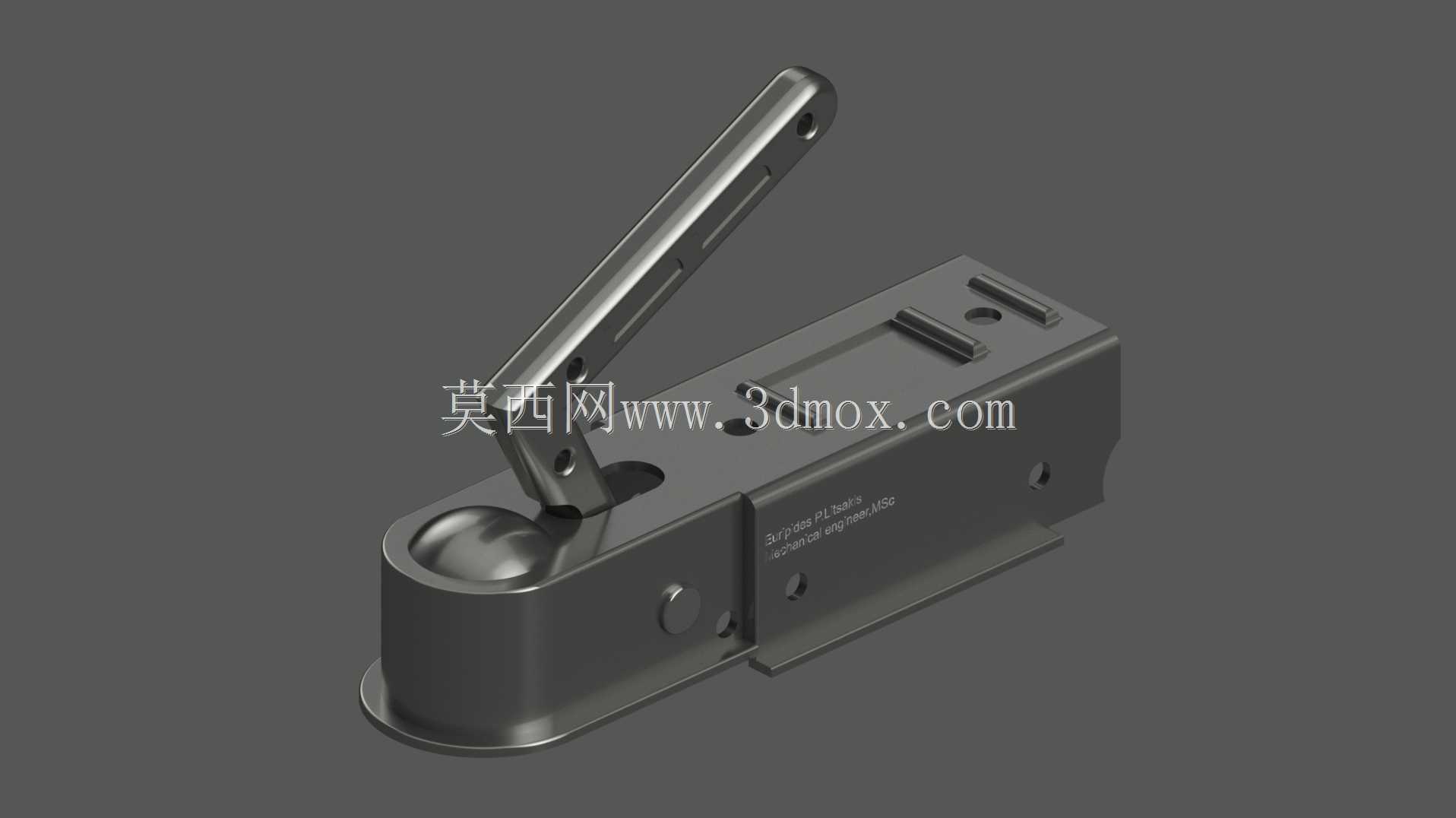

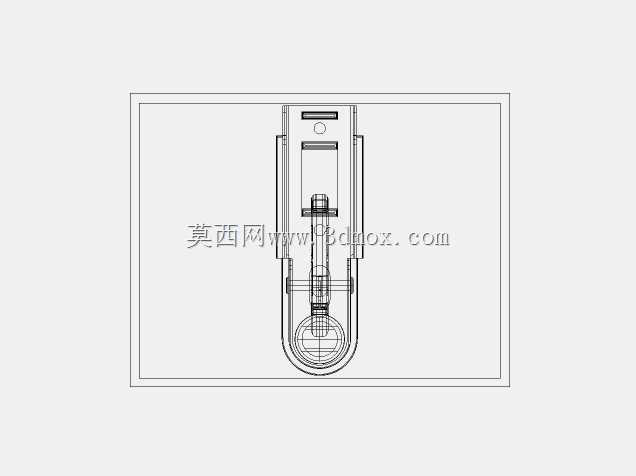

该挂接装置主要应用于轻型货运拖车、户外旅居挂车、农用作业拖斗与牵引动力车辆之间的连接场景，是拖挂运输系统中承担动力传递、连接锁定、脱挂防护的核心功能部件，日常使用中需要同时承受牵引过程中的纵向拉力、行驶颠簸带来的竖向冲击力以及转向时的横向扭力，其结构可靠性直接关系到拖挂行驶的整体安全。从实际用途来看，该装置替代了传统固定式牵引钩的繁琐连接流程，操作人员无需借助额外工具，仅通过扳动装置自带的操作手柄即可快速完成挂接锁定与脱开操作，大幅提升拖挂作业的接驳效率，同时自带的锁紧防脱结构能够避免行驶过程中因震动、冲击导致的连接松脱风险，适配多种同规格球头式牵引座的安装使用，在民用拖挂、短途转运、户外作业等场景都有广泛的应用空间。在功能特性设计上，该装置采用杠杆式锁紧机构，手柄扳动过程中通过内部的楔形锁紧块将牵引球头牢牢压合在装置的球形卡槽内，锁紧状态下配合侧边的定位销结构实现双重锁止，即便手柄受到意外触碰也不会自行解锁；装置主体采用一体化的盒式承载结构，受力部位做了加厚加强处理，球形卡槽与牵引球头的配合面经过精度匹配，既保证连接的紧固性，又预留了合理的活动间隙，允许拖挂车辆在行驶过程中相对牵引车完成一定角度的上下摆动与左右转向，避免刚性连接带来的结构应力损坏。从设计思路来看，整体结构优先考虑使用的便捷性与承载可靠性，将所有锁紧传动结构整合在主体壳体内，减少外露部件带来的磕碰损坏与锈蚀风险，操作手柄做了加长设计，利用杠杆原理降低操作人员的扳动力度，即便是单人操作也能轻松完成锁紧与解锁动作；主体侧面预留的安装孔位采用标准化的孔距设计，能够直接适配多数拖车车架前端的安装梁结构，不需要额外做改装打孔即可完成固定。在外形尺寸与安装边界上，装置整体采用紧凑的长方体布局，前端球形卡槽的尺寸适配通用标准50mm直径牵引球头，主体长度控制在适配轻型拖车载荷的合理区间，安装面的固定孔位按照通用拖车车架的槽钢宽度设计，安装时仅需将装置贴合在车架前端的安装平面，穿入对应规格的固定螺栓即可完成装配，装置下方与侧边预留了足够的安全间隙，不会在转向、颠簸过程中与车架其他部件发生运动干涉，操作手柄的活动范围内也没有遮挡结构，保证操作人员站在车辆侧方即可顺畅完成挂接操作。
