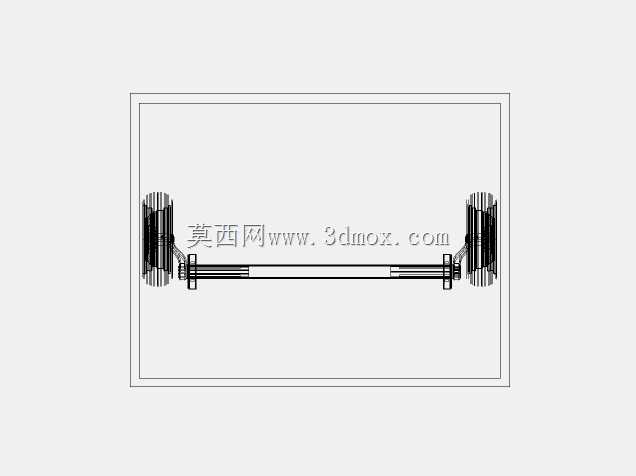

14英寸拖车轴与车轮总成结构设计

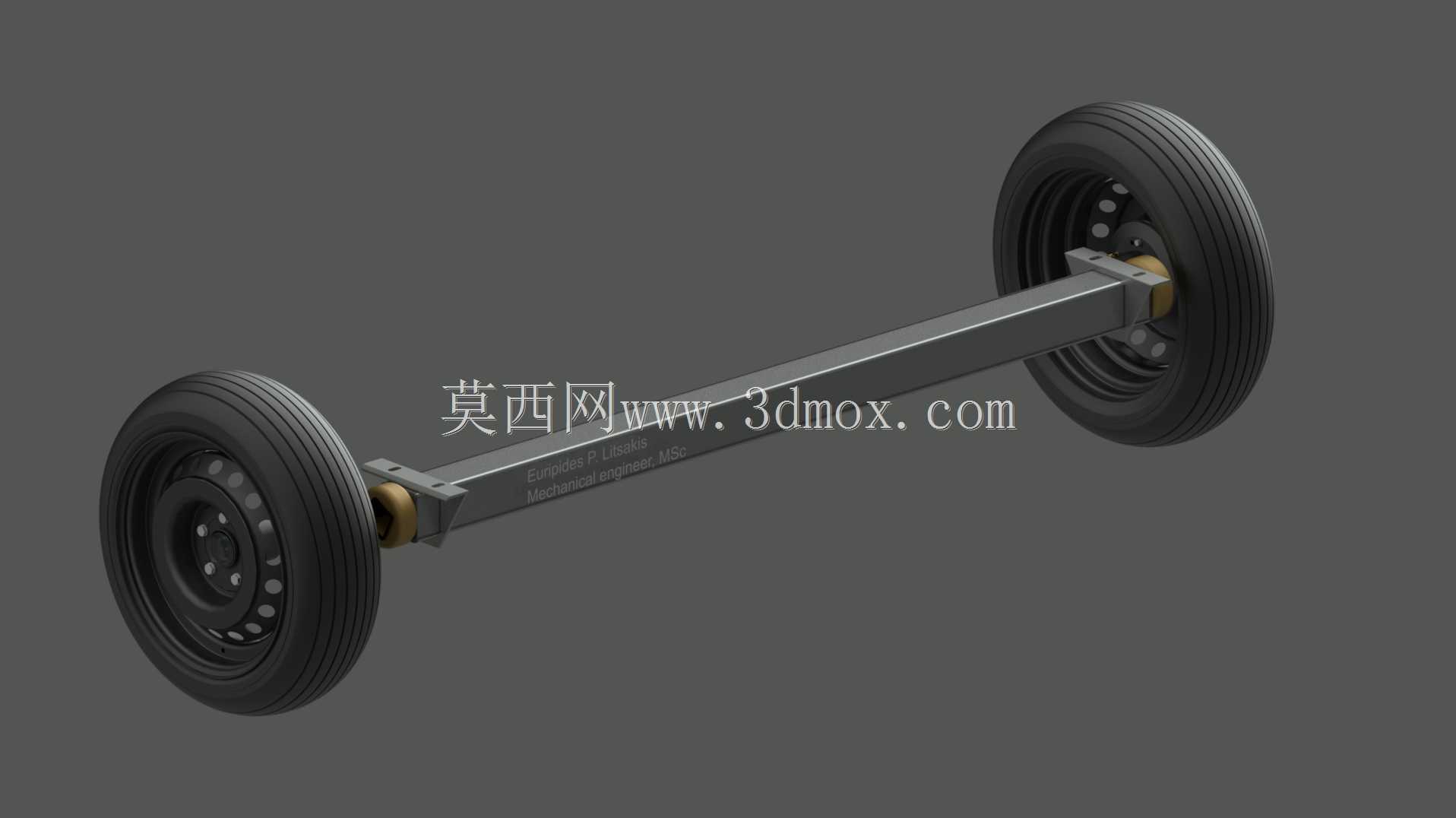

该14英寸轴与车轮总成是小型拖挂类行走设备的核心承载行走部件，主要应用于轻型货运拖车、场地转运拖板、小型旅居挂車、农用短途拖运机具等场景，承担整车载荷传递、行走导向、行进缓冲的核心功能，是拖挂类设备实现地面移动的基础结构单元。整套总成采用方管式整体轴梁结构，相比传统圆管轴梁拥有更好的抗扭转性能与安装基准平面，轴体两端通过轴头座与轮毂单元配合，轮毂采用多螺栓孔位设计，可适配同规格的钢制或铝合金轮辋，轮辋上装配的14英寸斜交橡胶轮胎拥有合理的胎面花纹深度，可兼顾硬质铺装路面与轻度非铺装场地的通行需求，胎侧的缓冲结构可过滤行进过程中来自路面的小幅颠簸，降低轴体承受的冲击载荷。在设计思路上，这套总成优先考虑了安装通用性与维护便捷性，轴体的方管截面尺寸符合轻型拖挂设备的通用安装边界，轴体上预留的安装平面可直接固定悬挂支撑件、制动管路固定卡扣等附属部件，无需额外在轴体上焊接支架，减少焊接变形对轴体直线度的影响；两端的轮毂单元采用可拆分式结构，日常维护时可单独拆解轮毂进行轴承润滑、制动片更换等操作，无需整体拆卸轴梁，大幅降低后期运维成本。从安装边界来看，整套总成的轮距设定适配宽度1.2米至1.4米的轻型拖挂车斗，轴体离地间隙满足常规非铺装路面的通行要求，不会在轻度起伏路面出现轴体刮蹭地面的问题；轮胎的额定承载能力匹配单轴1吨以内的轻型拖挂载荷需求，轴头的轴承选型可满足长时间中低速行进的转动可靠性，避免行进过程中出现轴承过热抱死的故障。在实际使用场景中，这套总成可直接与拖挂设备的钢板弹簧悬挂配合，通过U型螺栓将轴梁固定在弹簧座上，前端通过牵引架连接动力牵引车即可实现拖行，整体结构没有冗余的复杂部件，生产加工难度低，零部件通用性强，适合小规模批量生产与售后配件替换，能够满足小型拖挂设备生产厂商的配套需求，也可作为老旧拖运设备的替换配件使用，在场地转运、短途货运、户外作业辅助等场景下都能发挥稳定的行走承载作用。
