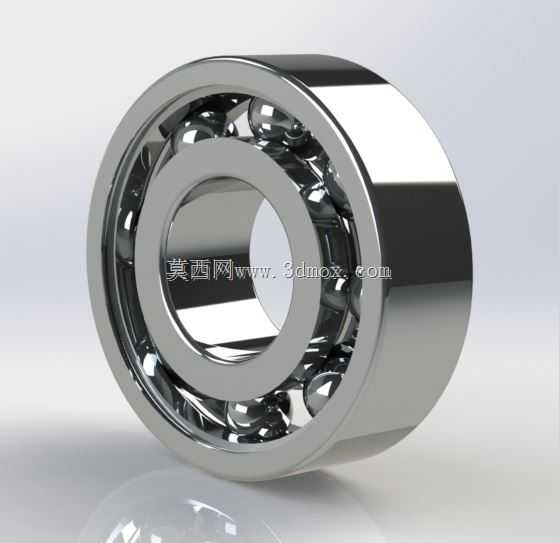

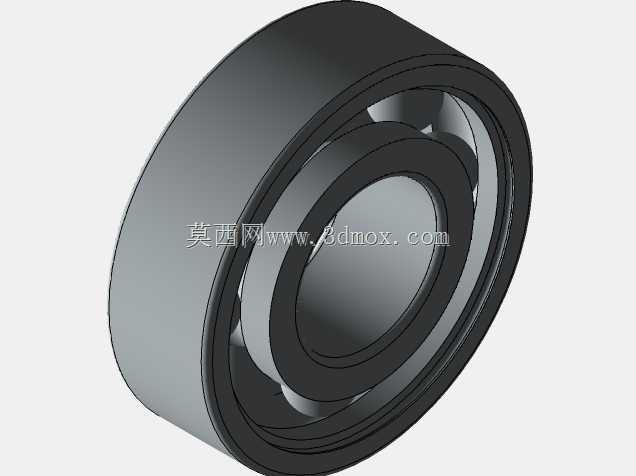

SKF6202深沟球轴承精密结构设计

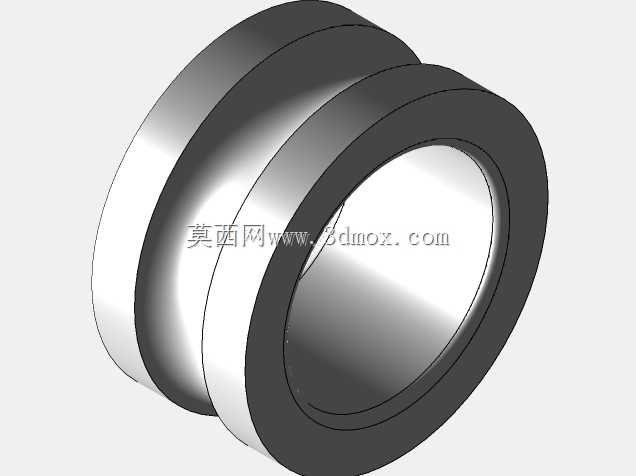

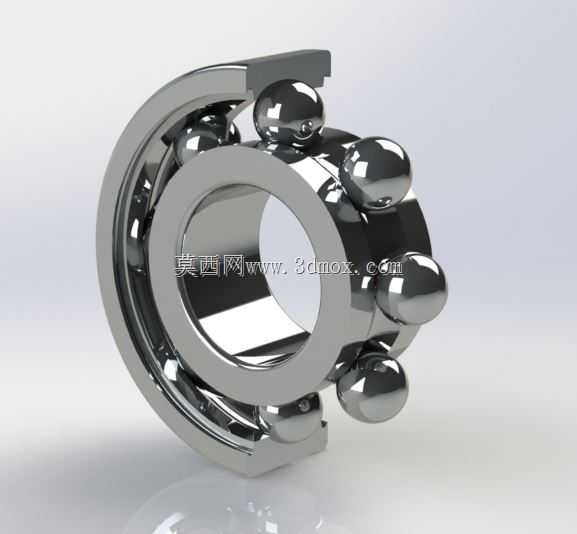

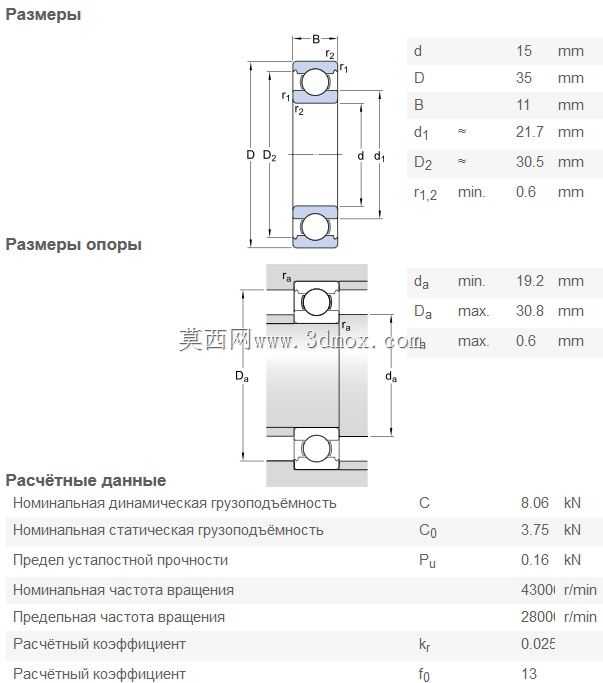

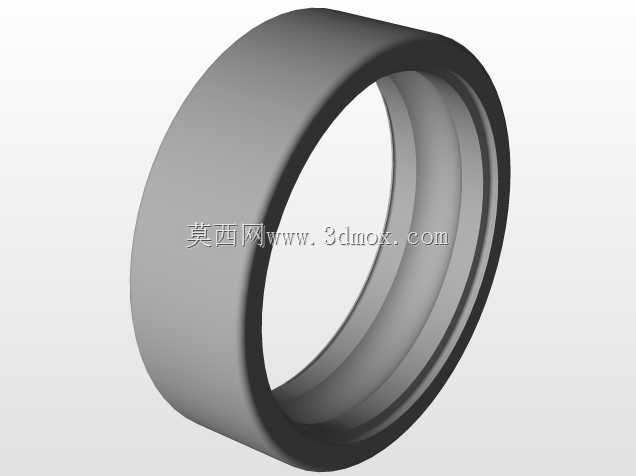

深沟球轴承是旋转传动系统中应用最广泛的支撑类部件，这款SKF6202型号轴承主要面向中小载荷、中等转速的旋转工况设计，常见于小型电机输出端、家用电动工具转轴、输送线从动辊筒、办公自动化设备传动辊、自行车花鼓组件、小型水泵转轴等场景，承担径向载荷为主，同时可承受一定比例的双向轴向载荷，在设备运行过程中为旋转轴提供稳定的径向定位，降低转轴转动过程中的摩擦阻力，减少轴颈与安装座之间的磨损，保障旋转部件的运转精度与同轴度。从设计思路来看，这款轴承采用典型的深沟滚道结构，内圈与外圈的滚道曲率与钢球曲率高度匹配，滚道截面深度略大于钢球半径，能够让钢球与滚道保持足够的接触面积，在承受径向载荷时载荷分布均匀，避免局部应力集中导致的早期疲劳失效。保持架采用浪形冲压结构，均匀分隔每一颗钢球，避免钢球在运转过程中相互碰撞摩擦，同时引导钢球在滚道内有序滚动，降低运转过程中的振动与噪声，适配多数常规工况的润滑脂留存需求，无需额外复杂的润滑结构即可保障长期运转的润滑效果。外形尺寸方面，这款轴承内径15mm，适配直径15mm的标准转轴安装，外径35mm，适配安装座内孔35mm的标准镗孔尺寸，宽度11mm，安装时需要在轴向预留对应的装配空间，内圈与轴采用过盈配合、外圈与安装座采用过渡配合的装配方式，能够保障轴承在运转过程中不出现内圈跑轴、外圈滑座的问题。安装时需要注意轴肩与座孔的挡肩高度不能超过轴承内圈、外圈的倒角尺寸，避免装配时挡肩与轴承端面干涉，同时要保障安装面的清洁度，避免硬质杂质进入滚道内部造成钢球或滚道的划伤。这款轴承的密封结构适配开式使用场景，用户可根据实际工况搭配对应的防尘盖或密封圈，满足粉尘、潮湿等不同环境下的使用需求，在额定载荷范围内能够实现长期稳定的无故障运转，有效降低设备的维护频次，提升整套传动系统的运行可靠性。
