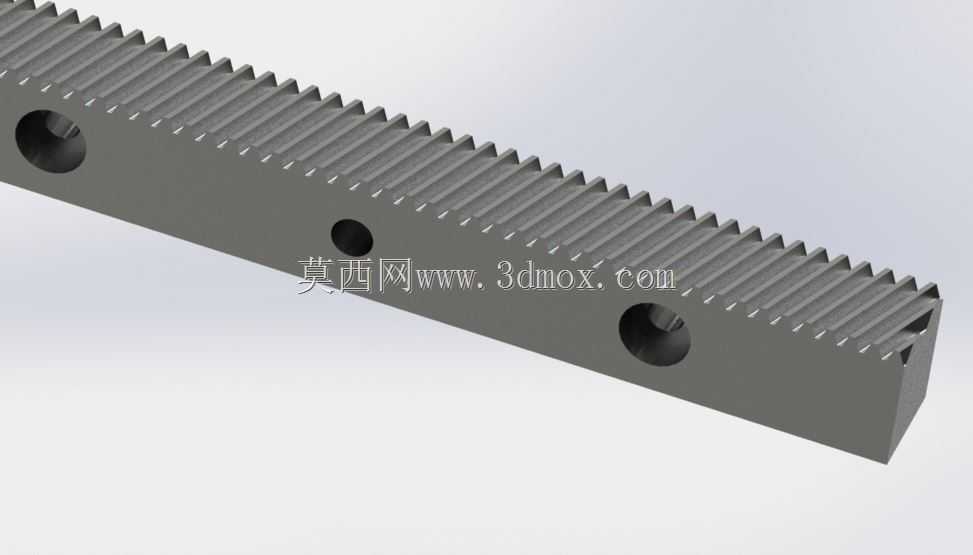

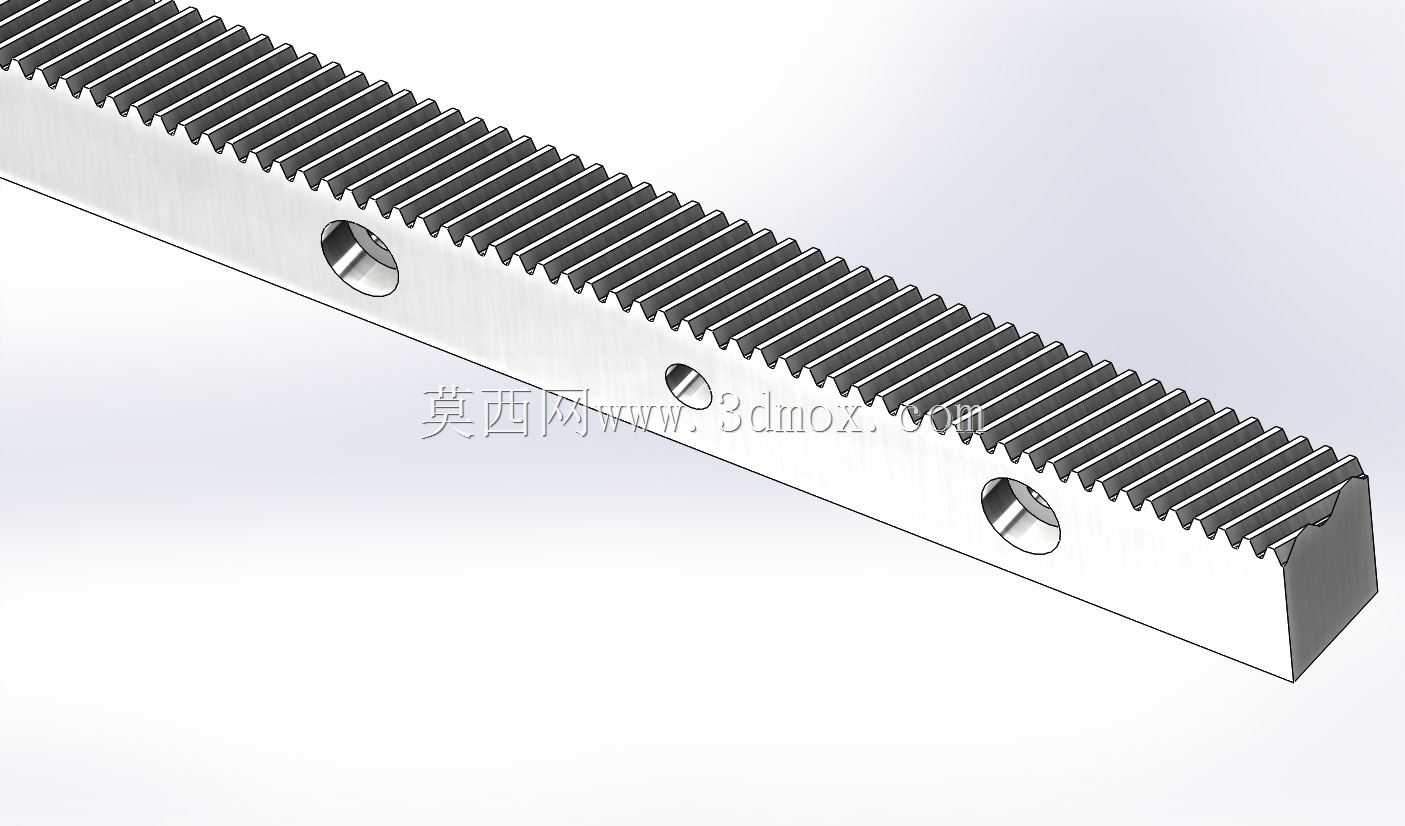

模数1.25长度670螺旋齿条传动构件

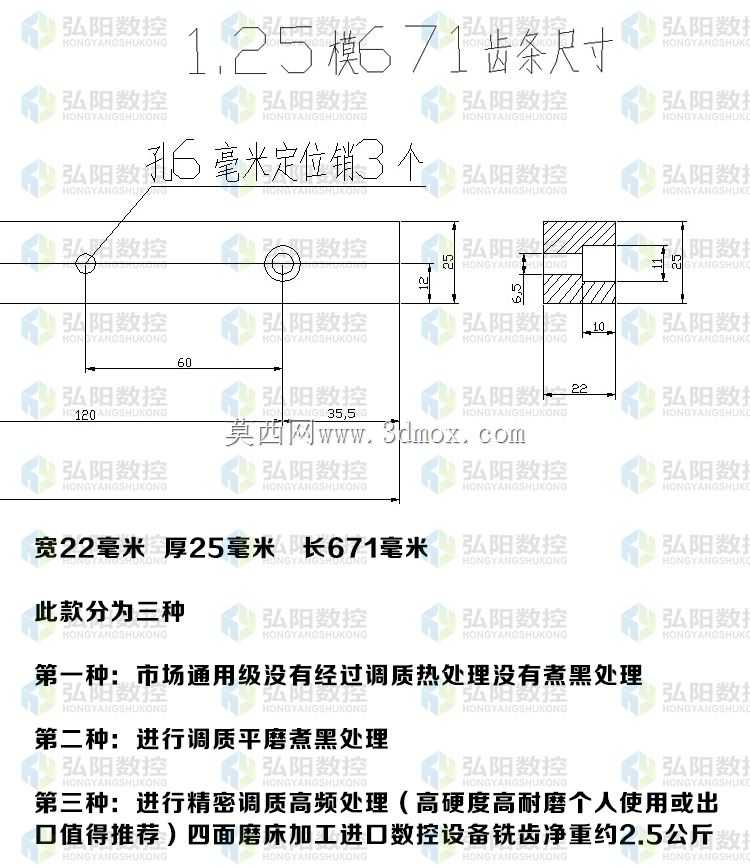

这款螺旋齿条是直线传动系统中的核心啮合构件，主要应用在需要长行程高精度直线位移转换的工业场景中，常见于数控机床的进给轴传动、自动化生产线的工位平移机构、大型桁架机械手的水平行走单元、激光切割设备的龙门移动驱动以及精密检测设备的直线运动平台搭建，相比传统直齿齿条，它能在高速传动工况下有效降低啮合冲击与运行噪音，提升传动过程的平稳性，延长整套传动副的使用寿命。从实际设备用途来看，它可以和适配模数的斜齿轮配合，将齿轮的旋转运动转化为齿条的直线往复运动，或是反过来将直线运动转化为旋转运动，既可以承担重载工况下的长距离物料输送驱动，也能满足精密加工场景下的微米级进给定位需求，在重载搬运设备、木工机械、石材切割设备以及智能仓储的堆垛机行走机构中都有广泛的适配空间。在功能特性设计上，这款齿条采用螺旋齿形排布，啮合过程中轮齿是逐步进入和退出啮合状态的，重合度相比同参数直齿齿条更高，单齿承受的载荷更小，传动过程中的振动与噪音显著降低，即使在高速往复运行的工况下也能保持稳定的传动精度；齿条本体上预留了多个沉头安装孔，安装时可以通过内六角螺栓直接将齿条固定在设备的安装基准面上，沉孔设计能够保证螺栓头部完全没入齿条本体，不会和配对齿轮发生运动干涉，同时多个等距排布的安装孔能够保证齿条固定后的整体刚性，避免长行程运行过程中出现齿条翘曲、位移偏差的问题。设计过程中，首先围绕模数1.25的参数匹配标准斜齿轮的啮合参数，确定齿形的螺旋角、齿距以及齿厚公差，保证和配对齿轮啮合时的侧隙处于合理区间，既不会因为侧隙过大出现传动回程误差，也不会因为侧隙过小导致卡齿、磨损加剧的问题；长度方向设定为670mm的有效行程长度，能够覆盖多数中小型自动化设备的单段行程需求，多段齿条拼接时也可以通过端部的定位基准实现无缝对接，满足更长行程的传动需求；安装孔的位置经过同轴度与位置度公差校核，孔位间距严格匹配通用工业铝型材与钢制安装基座的标准孔距，降低现场安装的调整难度，安装基准面经过精加工处理，平面度控制在合理公差范围内，保证齿条安装后齿面的直线度精度，避免啮合过程中出现局部载荷过大导致的齿面磨损。从外形尺寸与安装边界来看，齿条整体为长条矩形截面结构，齿面位于齿条宽度方向的一侧，安装孔沿齿条长度方向等距分布，安装时需要预留的空间包含齿条本身的截面尺寸、配对齿轮的啮合半径以及安装螺栓的操作空间，安装基准面需要保证足够的刚性与平面度，固定时需要按照从中间向两端的顺序逐步拧紧螺栓，避免齿条安装后出现弯曲变形，影响传动精度与运行流畅度。
