车辆传动用差速器齿轮箱结构设计

差速器齿轮箱是乘用车辆、商用车辆以及部分非道路工程行走机械传动系统中的核心功能部件，主要布置在驱动桥的动力输出终端位置，承担着将主减速器传递来的动力拆分输送至两侧驱动轮的核心作用，能够在车辆转弯、行驶于凹凸不平路面时，自动调整两侧驱动轮的转速差，避免轮胎出现拖滑、异常磨损，同时保障车辆转向过程的平顺性与行驶稳定性，减少传动系统的额外载荷冲击。

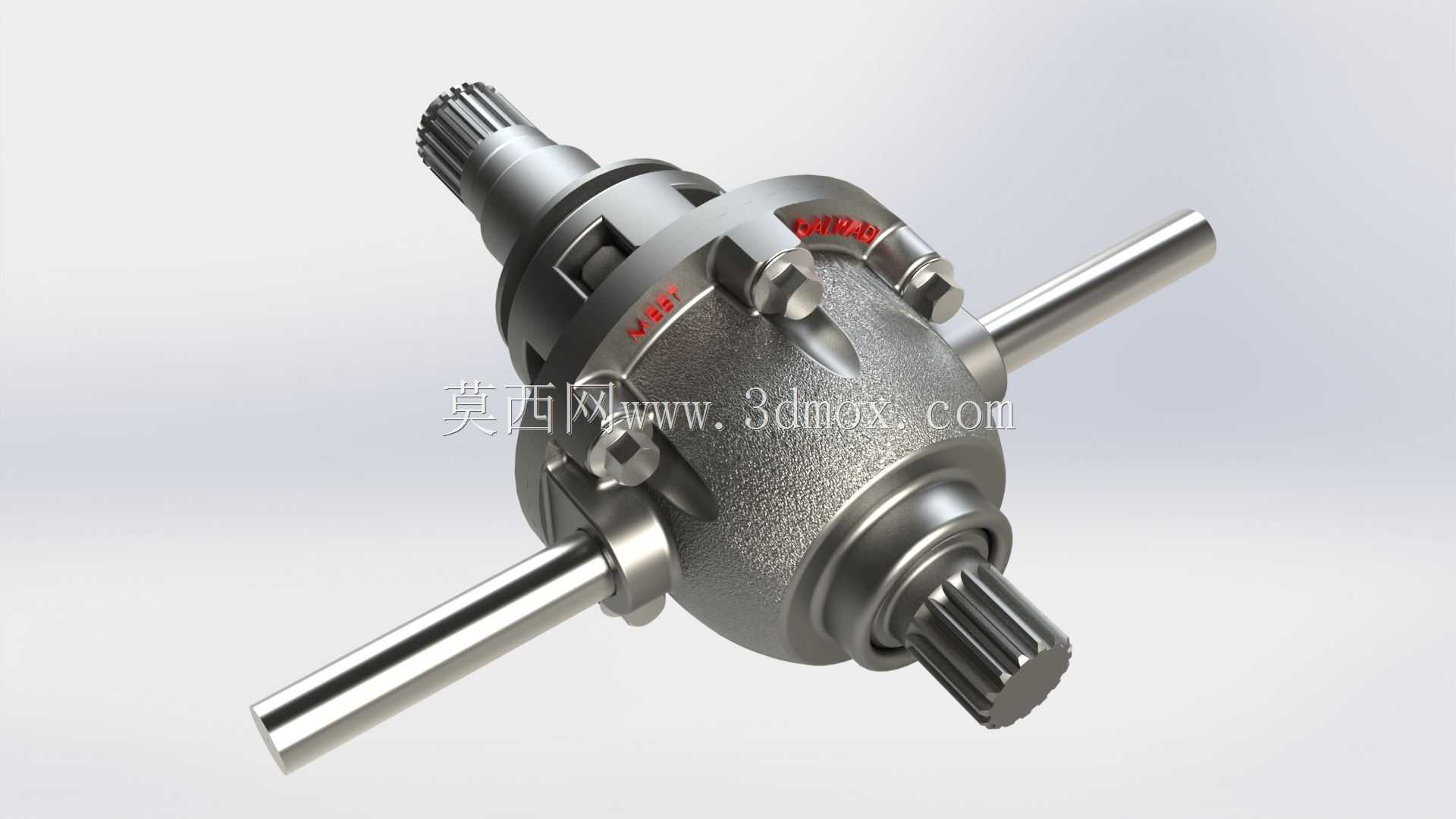

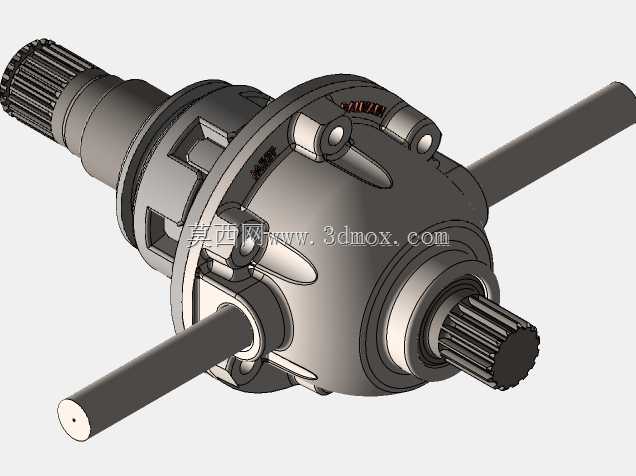

该差速器齿轮箱采用对称式十字轴行星齿轮结构设计，整体壳体选用高强度铸钢材质打造，壳体外部设置有对称分布的行星齿轮轴安装座与紧固螺栓位，既保证了内部齿轮组件的安装定位精度，也能承受大扭矩传递过程中的结构载荷。内部包含四个对称布置的行星锥齿轮与两个半轴锥齿轮，齿轮齿面经过修形处理，啮合间隙控制在合理区间，既能够保证动力传递过程中的啮合平稳性，降低传动噪音，也能在单侧车轮遇到阻力变化时，通过行星齿轮的自转灵活调整两侧半轴的输出转速，实现差速功能。

在设计过程中，整体结构充分考虑了实际装车的安装边界，输入轴采用花键结构与主减速器从动齿轮连接，两侧输出轴同样采用花键结构与半轴对接，壳体外部的安装法兰尺寸匹配常规驱动桥的安装位，不需要额外改动桥体结构即可完成适配。整体径向尺寸控制紧凑，能够适配不同级别车型的桥包内部空间，轴向尺寸预留了足够的半轴安装行程，避免车辆行驶过程中半轴窜动对齿轮啮合造成影响。壳体表面设置有均匀分布的加强筋结构，在不额外增加整体重量的前提下提升了壳体的结构强度，能够承受越野工况、急加速急减速工况下的大扭矩冲击，避免壳体出现变形、开裂等失效问题。

该结构的差速器齿轮箱不仅适用于传统燃油车辆的驱动桥，也可经过小幅适配调整后应用于电动车辆的电驱桥传动系统，同时在部分需要双输出轴差速传动的特种作业设备、农用机械上也有广泛的适配空间，能够有效提升行走机构的通过性与传动可靠性，降低轮胎与传动部件的非正常损耗，延长整套传动系统的使用寿命。
