垂直脚安装焊接型模块化气动夹具结构

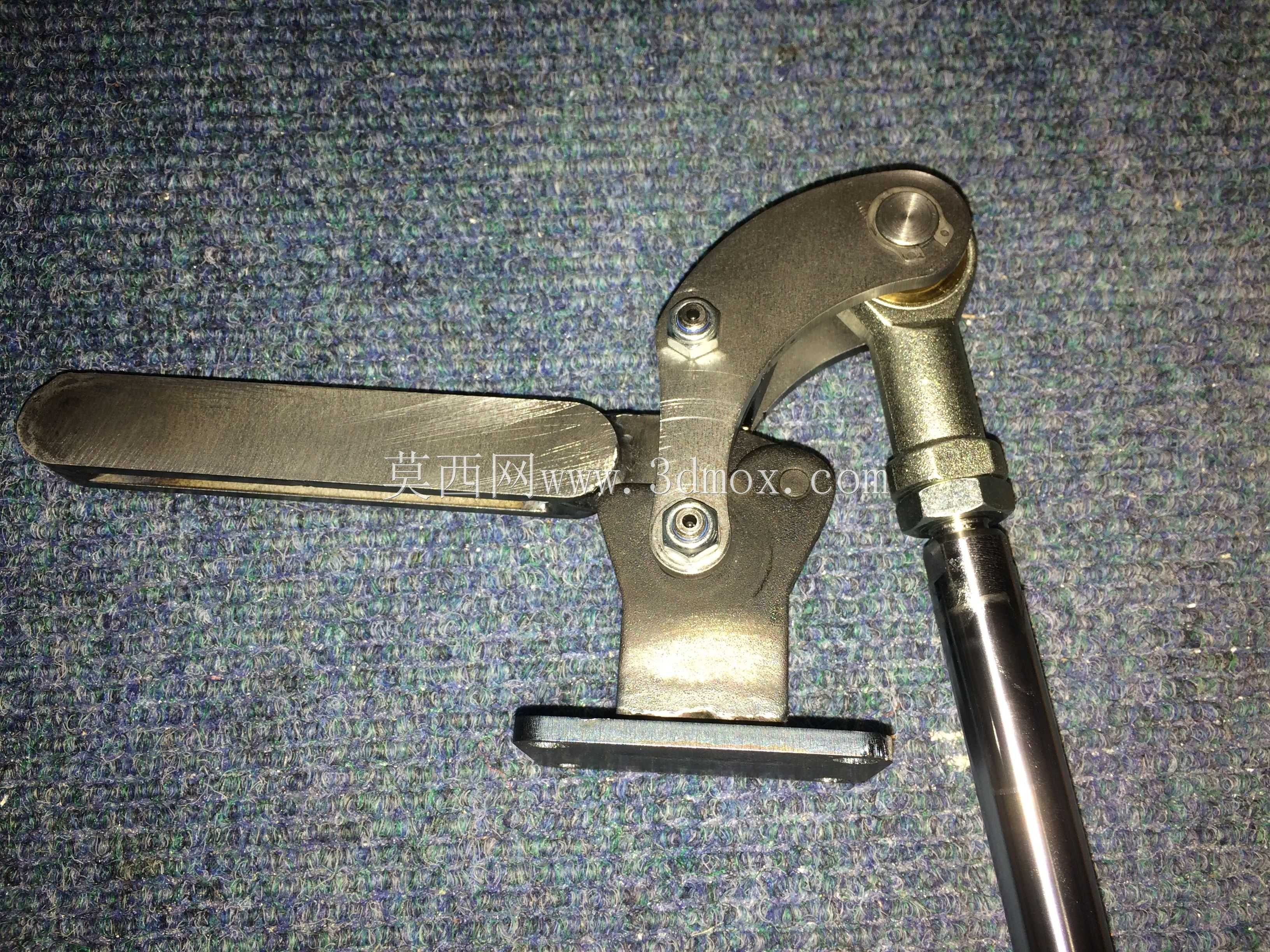

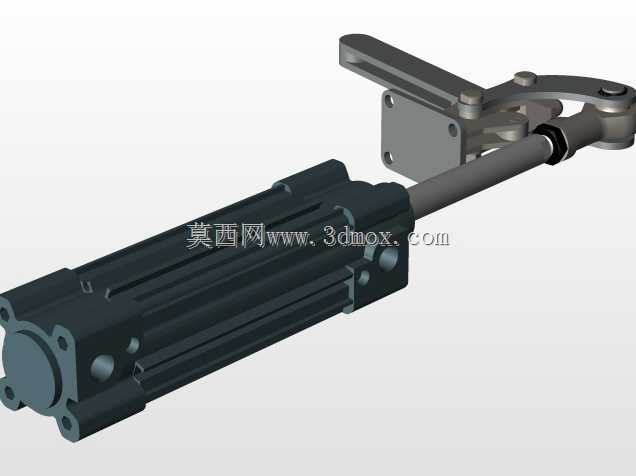

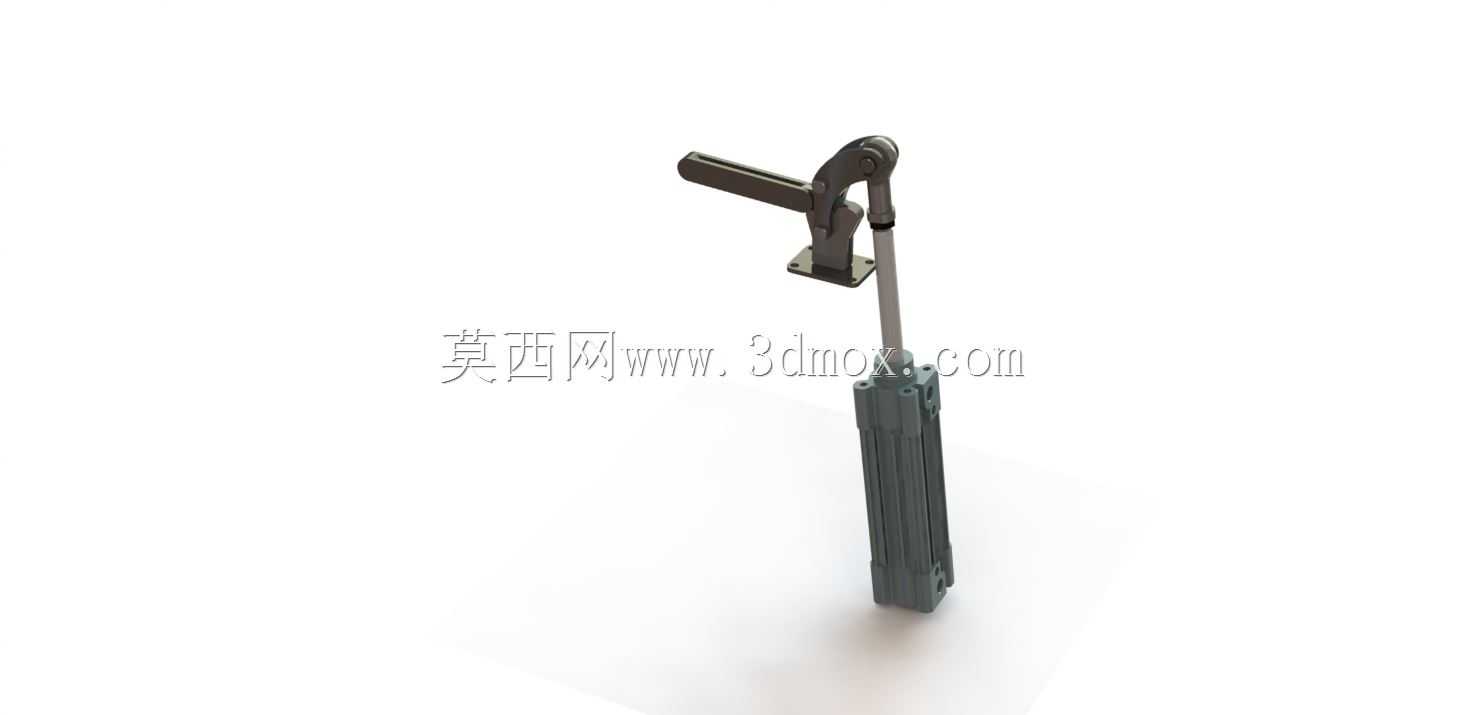

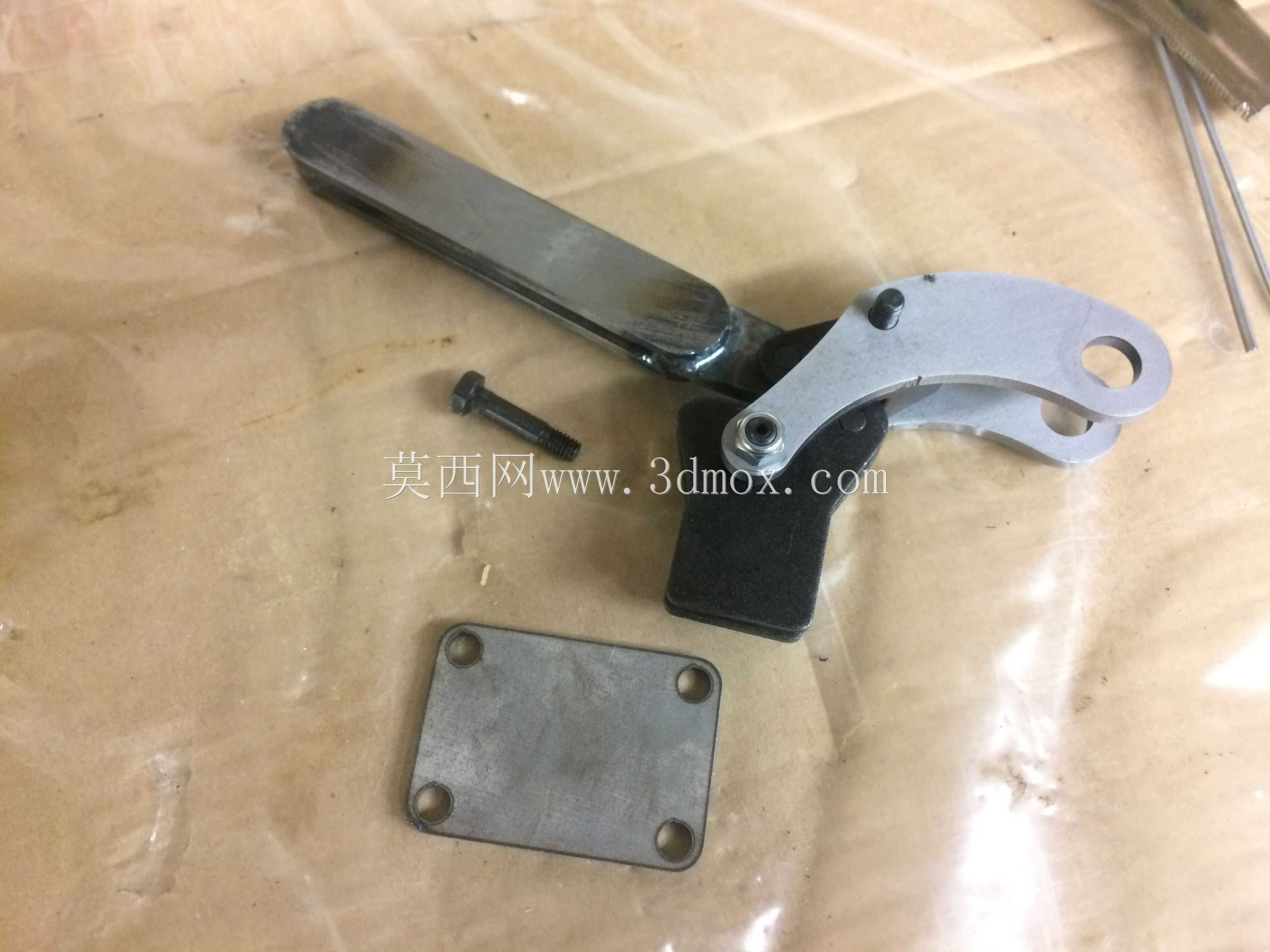

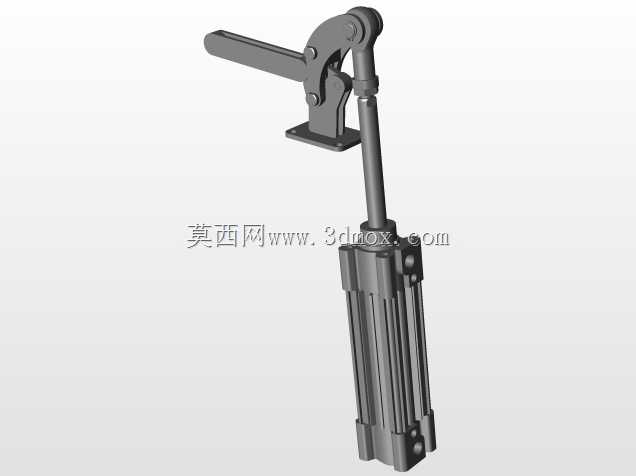

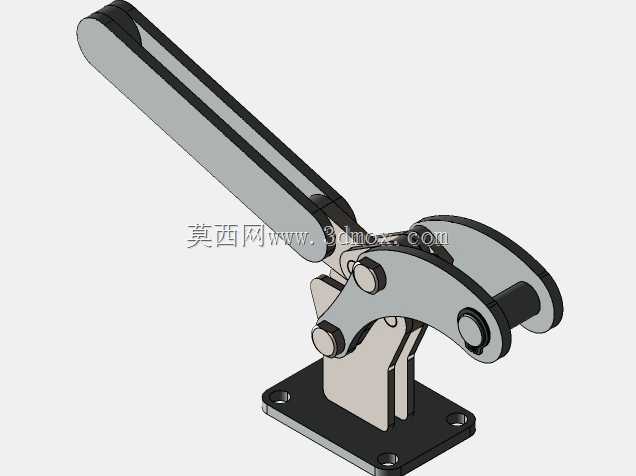

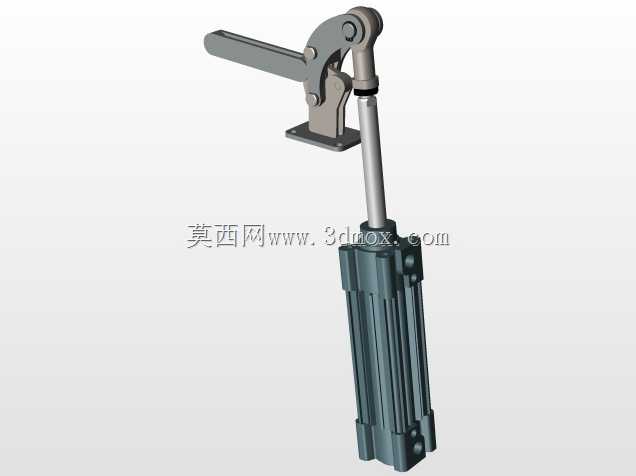

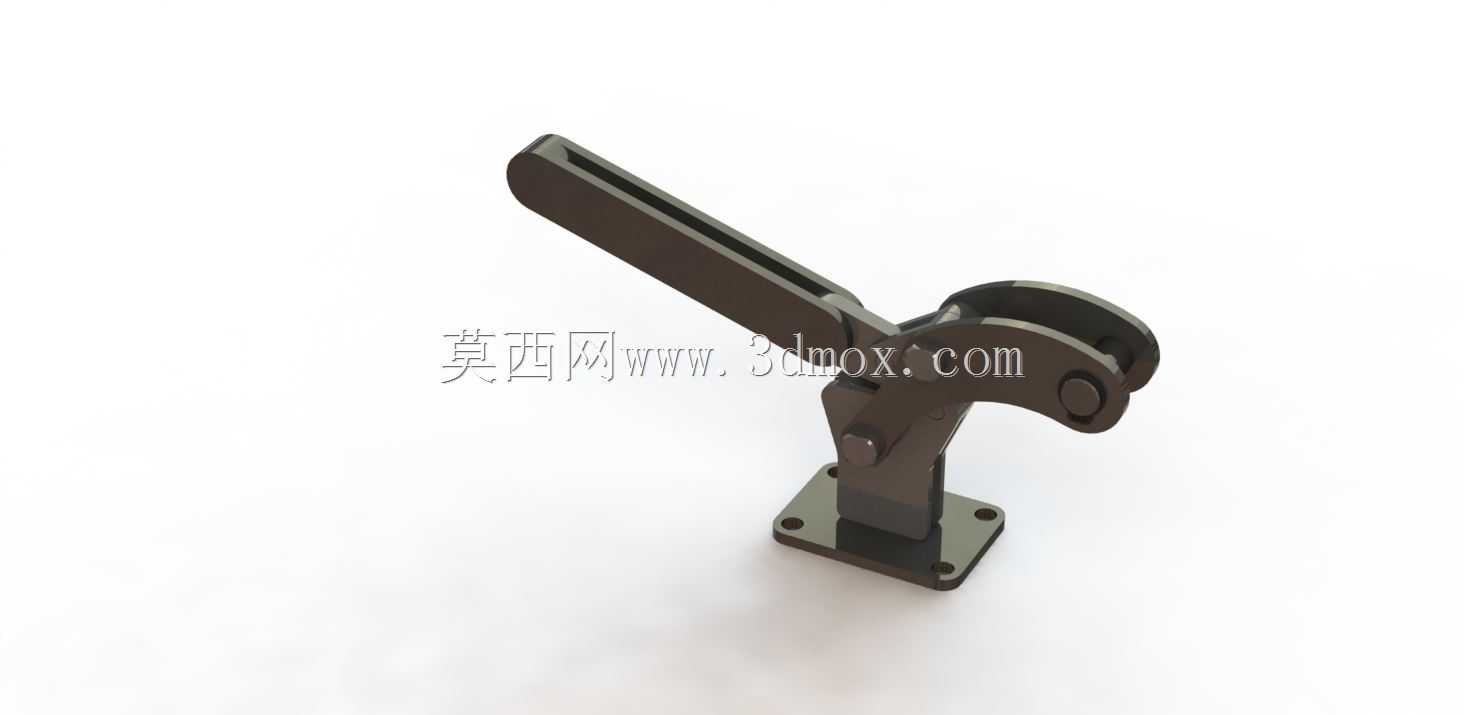

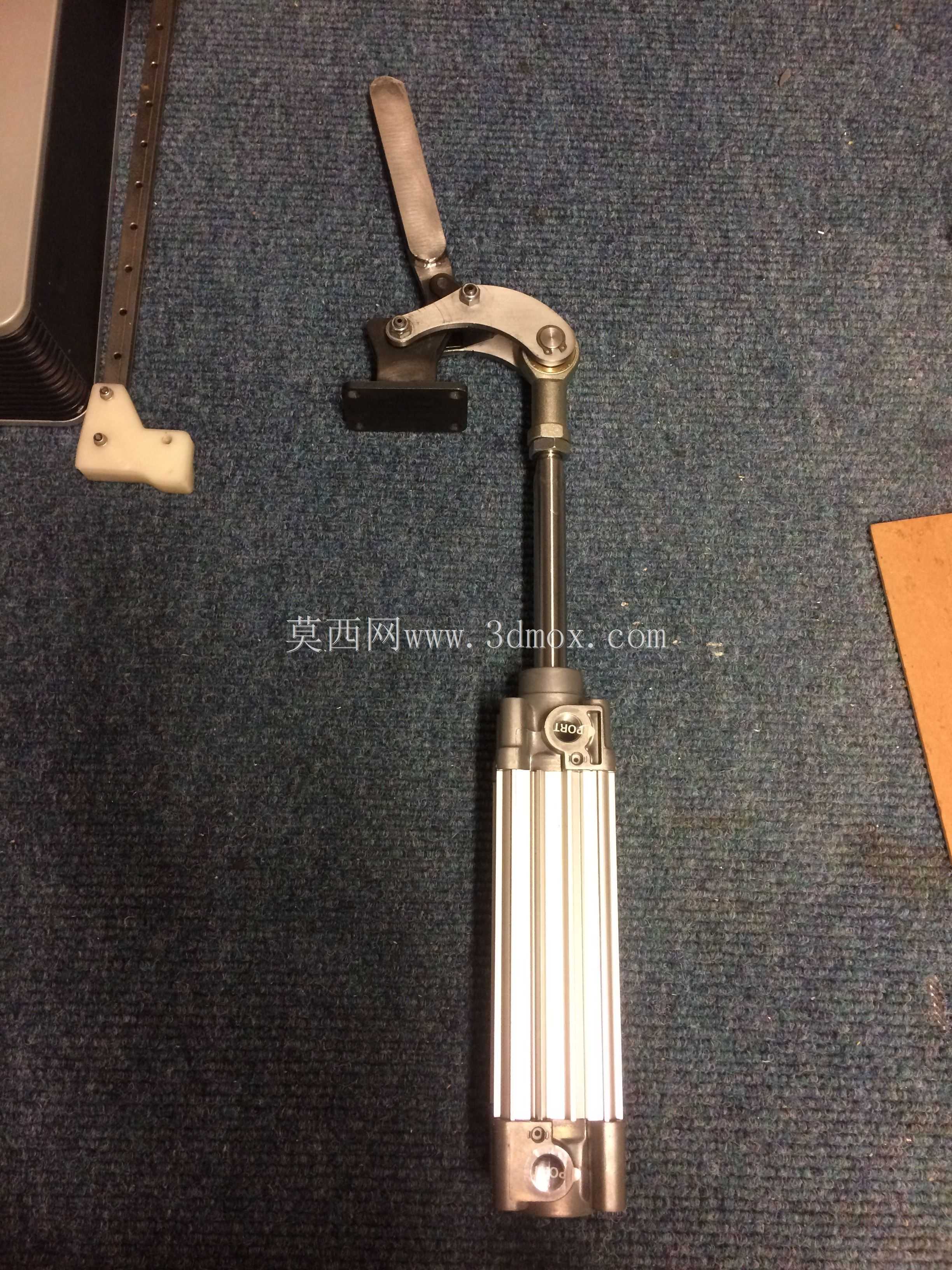

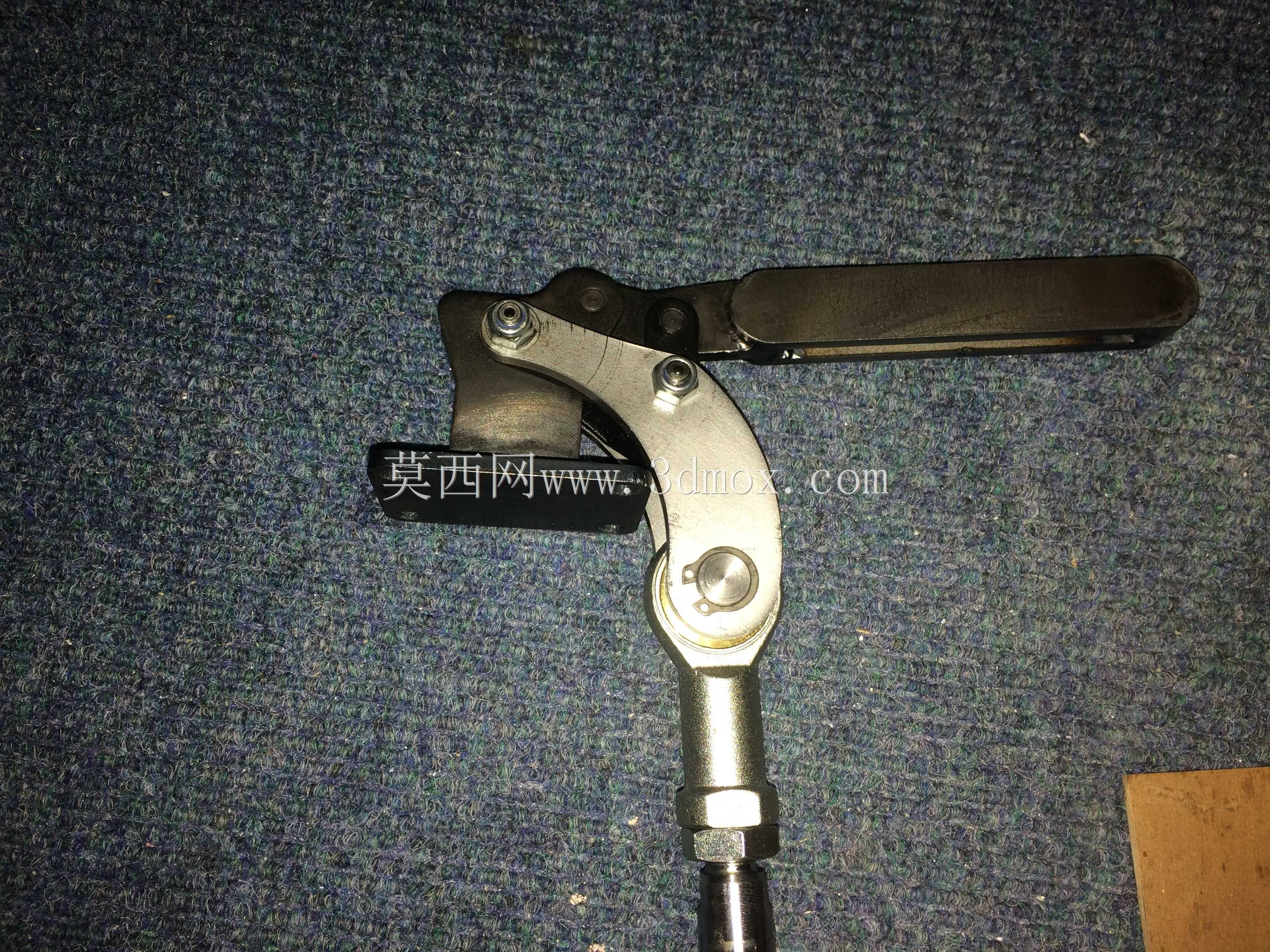

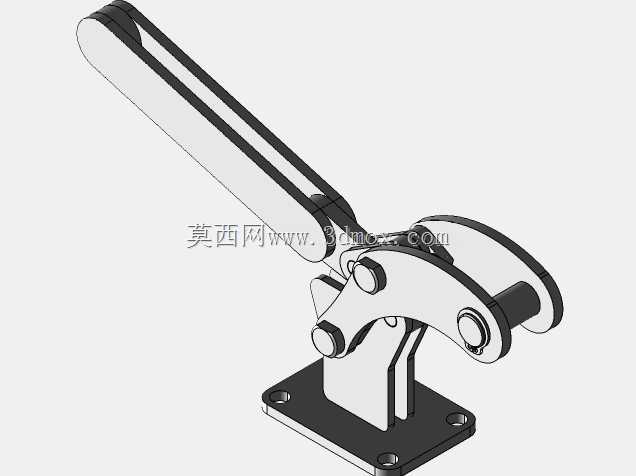

这款垂直脚安装的焊接型模块化夹具，是面向工业自动化生产线、焊接加工工位、零部件装配场景开发的专用夹紧执行部件，主要适配气动驱动的工装系统，可直接与标准SMC型CP系列气缸完成对接，在焊接工装台、装配流水线、零部件定位治具中承担工件压紧、位置锁定的功能，替代传统人工压紧操作，大幅提升工位加工的一致性与作业效率。从实际应用场景来看，这类夹具广泛覆盖五金焊接加工、小型零部件装配、非标自动化治具搭建、电子产品组装工位等领域，尤其适合需要频繁开合夹紧、对安装空间有垂直布局要求的工位，焊接底座的结构形式让它可以直接通过螺栓固定在型材工作台、焊接工装平台表面，不需要额外加工复杂的安装转接结构，适配绝大多数常规工业工作台的安装孔位布局。在功能特性上，这款夹具采用杠杆式连杆夹紧结构，手柄端与气缸连杆端做了结构优化，加长的联轴器与动力臂设计，让它可以适配不同规格的压头安装，除了常规的平面压块之外，还可以根据工件外形定制异形压头，满足不同轮廓工件的夹紧需求；垂直脚的安装形式让整体夹紧力的传导方向垂直于安装底座，夹紧过程中不会产生侧向的倾覆力矩，长时间高频次使用也不会出现底座松动、夹紧偏移的问题，焊接成型的底座结构具备更好的结构刚性，相比拼接式的底座抗冲击能力更强，在焊接工位存在飞溅、振动的工况下也能保持稳定的夹紧精度。从设计思路来看，这款夹具走模块化通用化的设计路线，整体结构没有冗余的复杂零件，所有铰接位置都采用标准销轴连接，后期维护更换易损件非常方便；结构设计上充分考虑了气动驱动的行程匹配，气缸连接侧的扳板尺寸做了优化，既可以保证气缸行程完全释放时夹具处于完全打开状态，方便工件取放，也能在气缸伸出到位时让连杆机构处于过死点位置，即使气源出现压力波动甚至临时断气，夹具也能保持夹紧状态，避免工件松脱引发安全事故或加工报废。在外形尺寸与安装边界上，这款夹具的底座采用方形四孔安装布局，安装孔的孔距适配常规工业铝型材与工装平台的标准孔距，不需要额外制作转接板即可完成固定；整体垂直安装后的高度控制在紧凑范围内，不会过多占用工位的垂直空间，手柄打开后的旋转半径做了限位设计，开合过程中不会和周边的其他工装、加工刀具产生干涉，在多夹具密集排布的焊接工装上也能灵活布置，不会出现相邻夹具运动碰撞的问题；夹紧臂的长槽结构可以灵活调整压头的安装位置，针对不同尺寸的工件可以快速调整压紧点位置，不需要重新设计制作整个夹具，大幅缩短工装调整的准备周期。
