六十吨级四十米长起重作业桁架吊臂结构

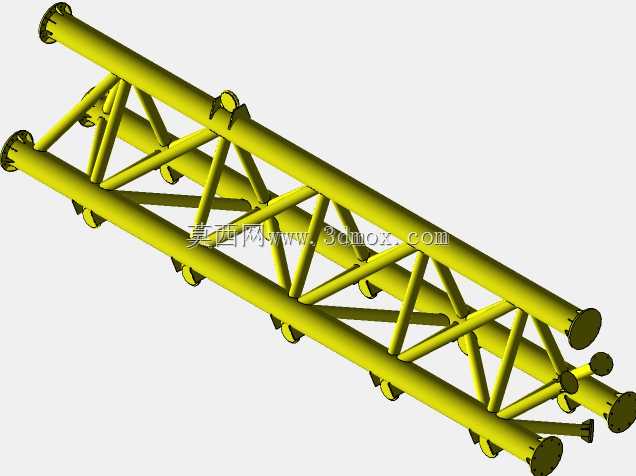

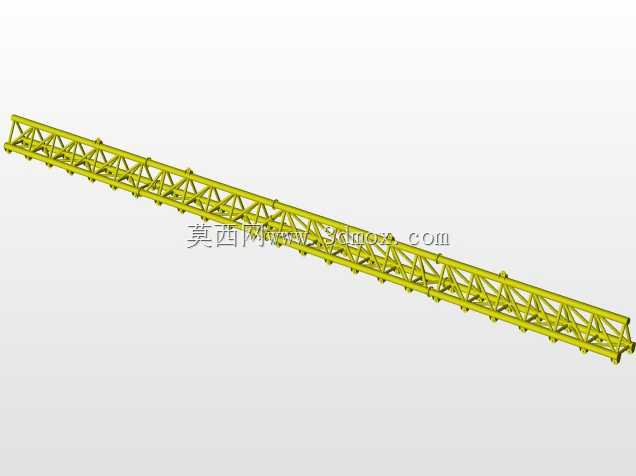

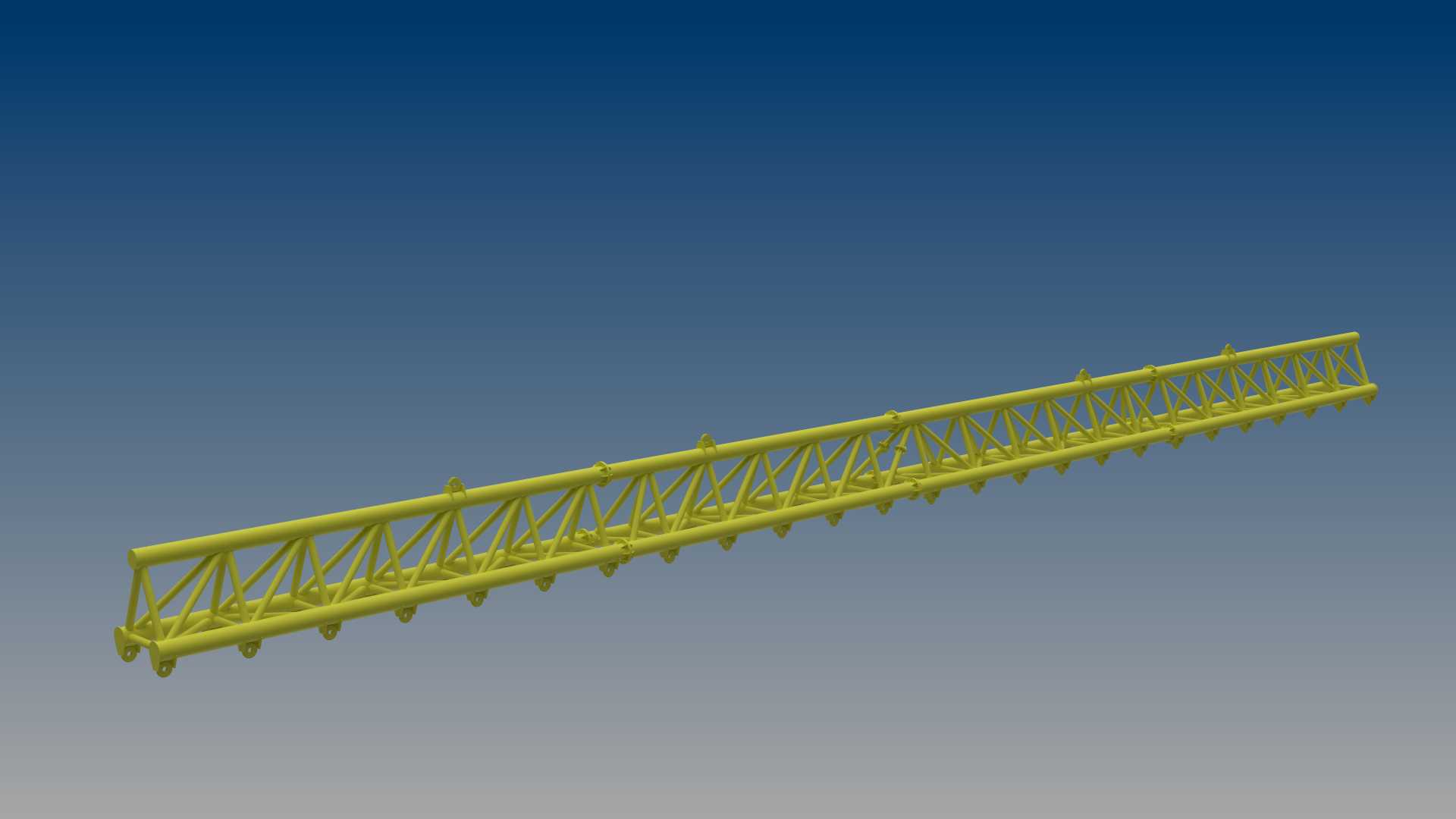

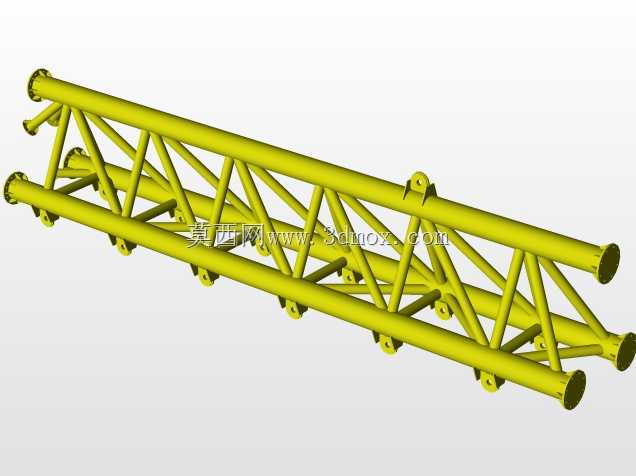

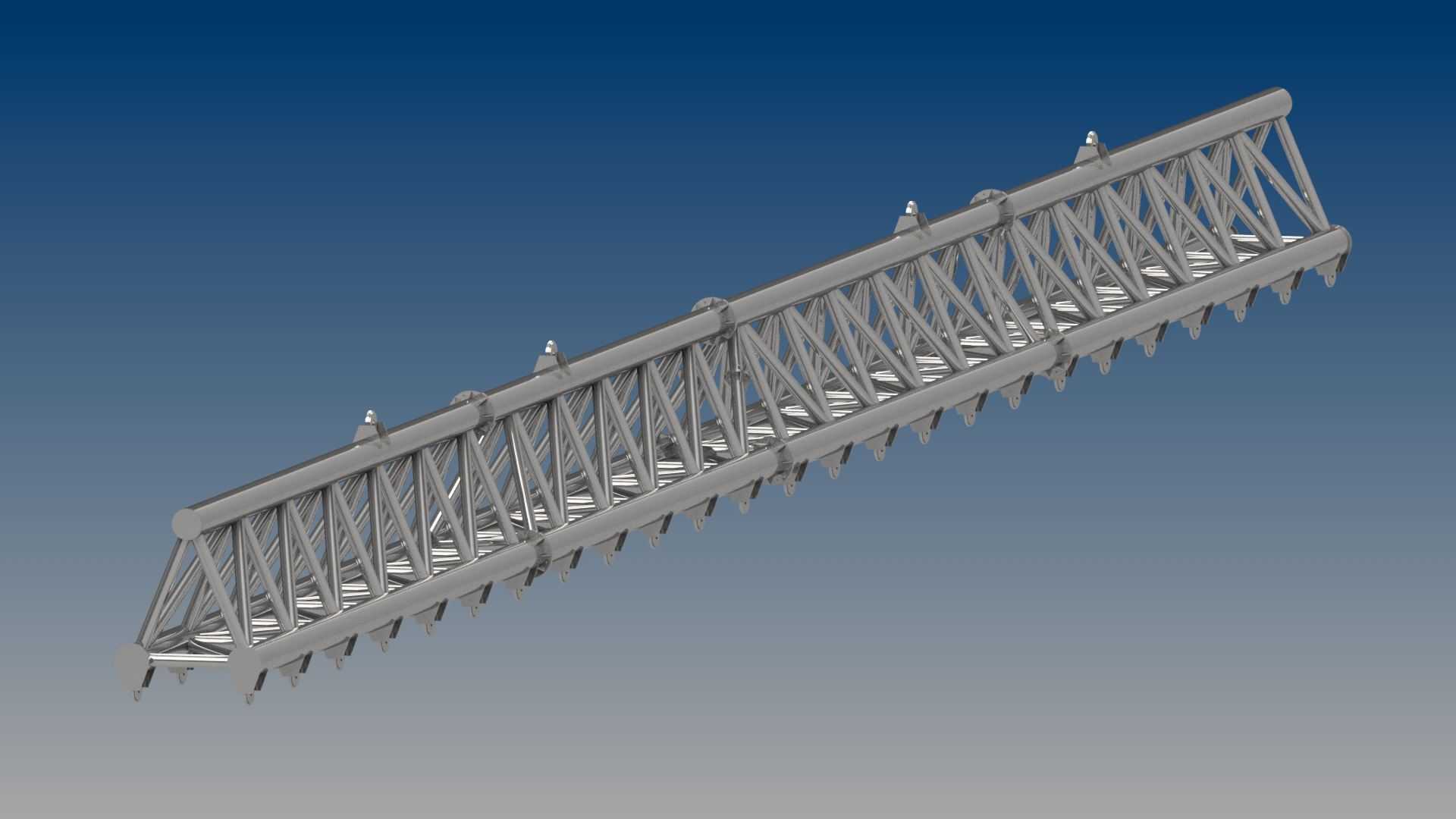

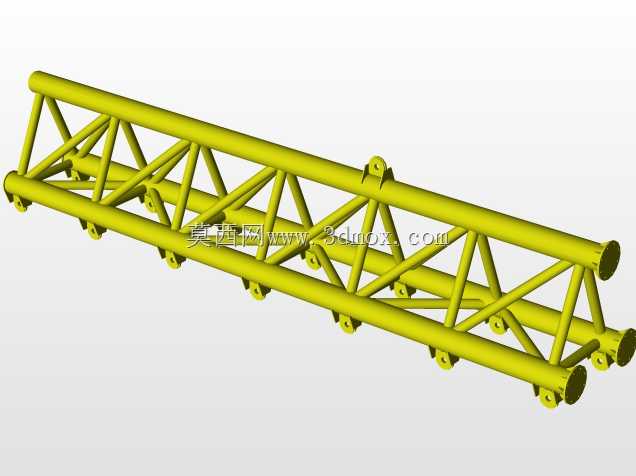

该桁架式吊臂结构主要面向大吨位起重作业场景设计，适配双机协同吊装的重载作业需求，可在大型设备转运、重型构件吊装、基建工程大件吊运、港口重型货物装卸等场景中作为起重设备的核心受力承载部件使用，能够在长作业半径下稳定承担六十吨级额定载荷，为大跨度吊装作业提供可靠的结构支撑。在实际作业过程中，该吊臂作为起重设备的力传递核心构件，一端连接起重设备的回转基座，另一端配合起升滑轮组与吊具完成重物的起升、变幅、回转动作，可将作业覆盖半径延伸至四十米范围，解决常规短吊臂无法覆盖远距离吊装点位的作业痛点，尤其适合作业空间受限、无法近距离停靠起重设备的施工场景，能够减少设备移位次数，提升整体吊装作业效率。从功能特性来看，该结构采用三角桁架式构型，相比同长度同载荷等级的箱型吊臂，在保证结构强度与刚度的前提下大幅降低了自身重量，有效减少起重设备的无效载荷占比，提升起重作业的有效载荷利用率；桁架杆件之间采用空间三角稳定构型排布，可同时承受轴向拉压、弯曲、扭转等复合载荷，在重载工况下能够将集中载荷均匀分散到每一根弦杆与腹杆上，避免局部应力集中导致的结构变形或失效，整体抗失稳能力优异，可适配复杂工况下的动态载荷冲击。设计过程中严格遵循起重设备相关安全规范要求，对不同作业幅度下的载荷分布、杆件受力、节点连接强度进行了系统性校核，所有连接节点均采用适配重载的连接结构，既保证各杆件之间的传力顺畅，也预留了标准安装接口，可与对应吨位的起重设备基座、变幅机构、起升机构实现快速匹配安装；结构上预留的多组吊点安装位，可根据实际作业需求调整变幅拉索、滑轮组的安装位置，灵活适配不同作业半径下的载荷特性。在外形尺寸与安装边界方面，该吊臂总长度为四十米，整体采用分段式模块化设计思路，单段构件尺寸符合常规运输要求，可在作业现场完成快速拼接组装，无需额外的大型专用拼装设备；安装时需保证各段连接端面的同轴度误差控制在允许范围内，确保整体桁架的直线度满足作业要求，避免附加弯矩对结构造成额外载荷；吊臂整体宽度与高度尺寸经过优化，在保证结构稳定性的前提下，尽可能减小作业过程中的风阻面积，降低大风环境下的作业风险，适配露天作业场景的使用需求。
