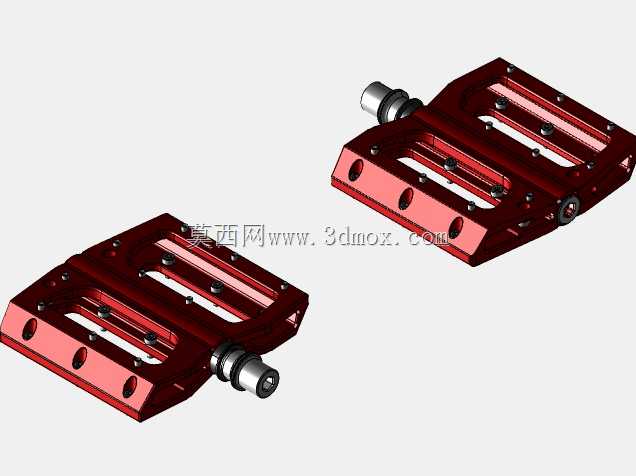

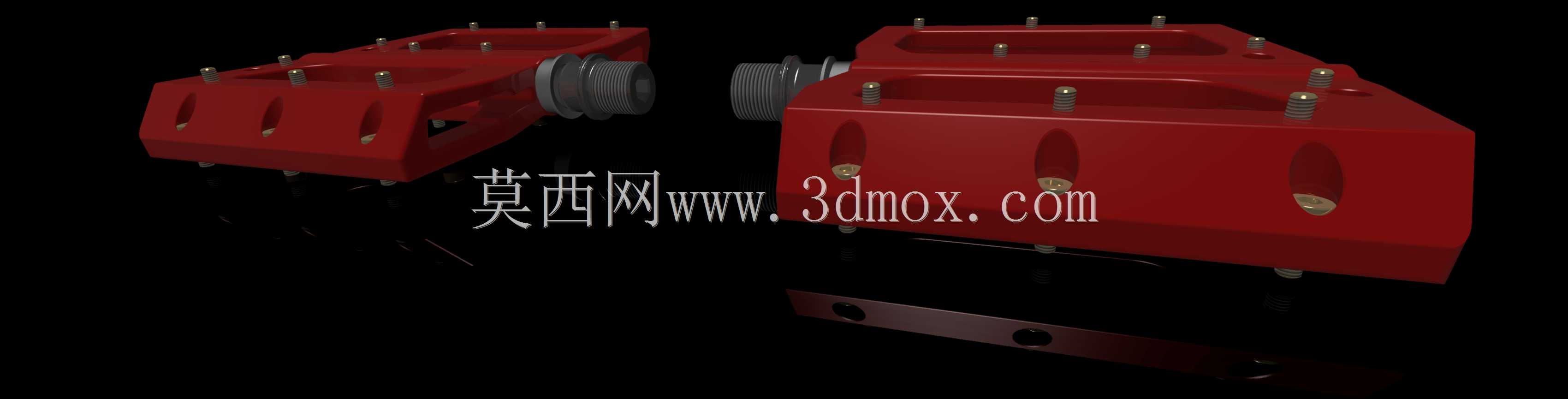

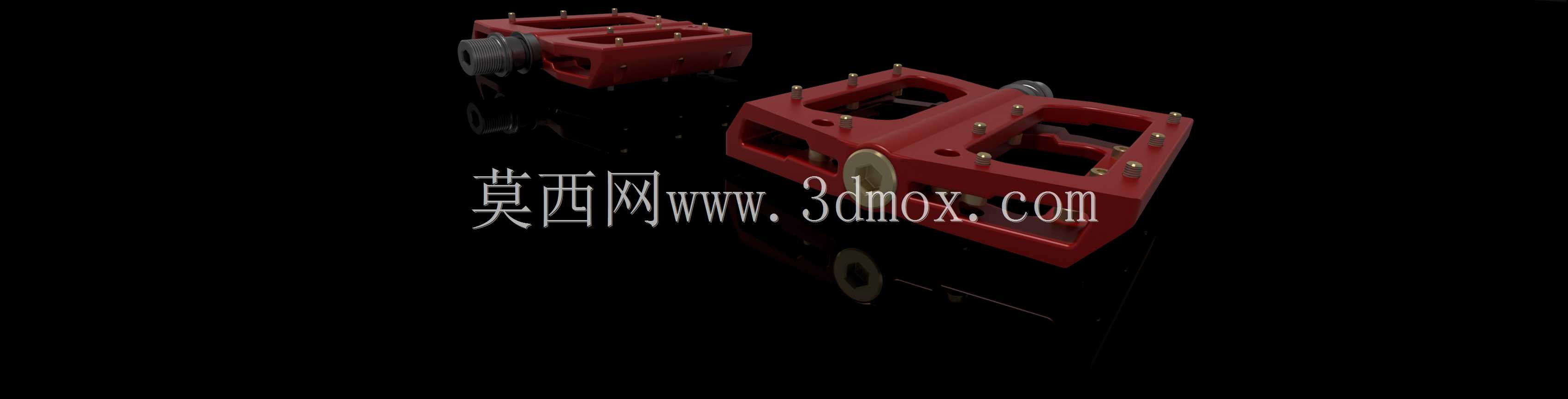

轻量化铝合金自行车平板脚踏结构设计

这款平板脚踏主要面向城市通勤、休闲骑行以及入门级山地骑行场景，是自行车动力传递系统中直接与骑行者足部接触的核心受力部件，承担着将骑行者腿部踩踏力传递至曲柄、带动轮组转动的关键作用，同时需要在长时间骑行中为足部提供稳定的支撑面，避免打滑、卸力等问题影响骑行体验与发力效率。

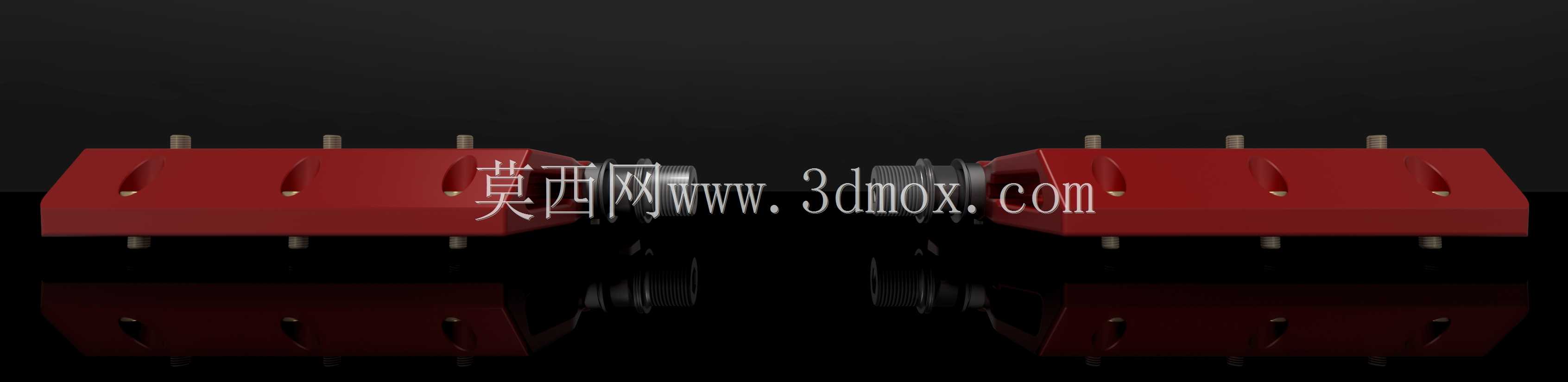

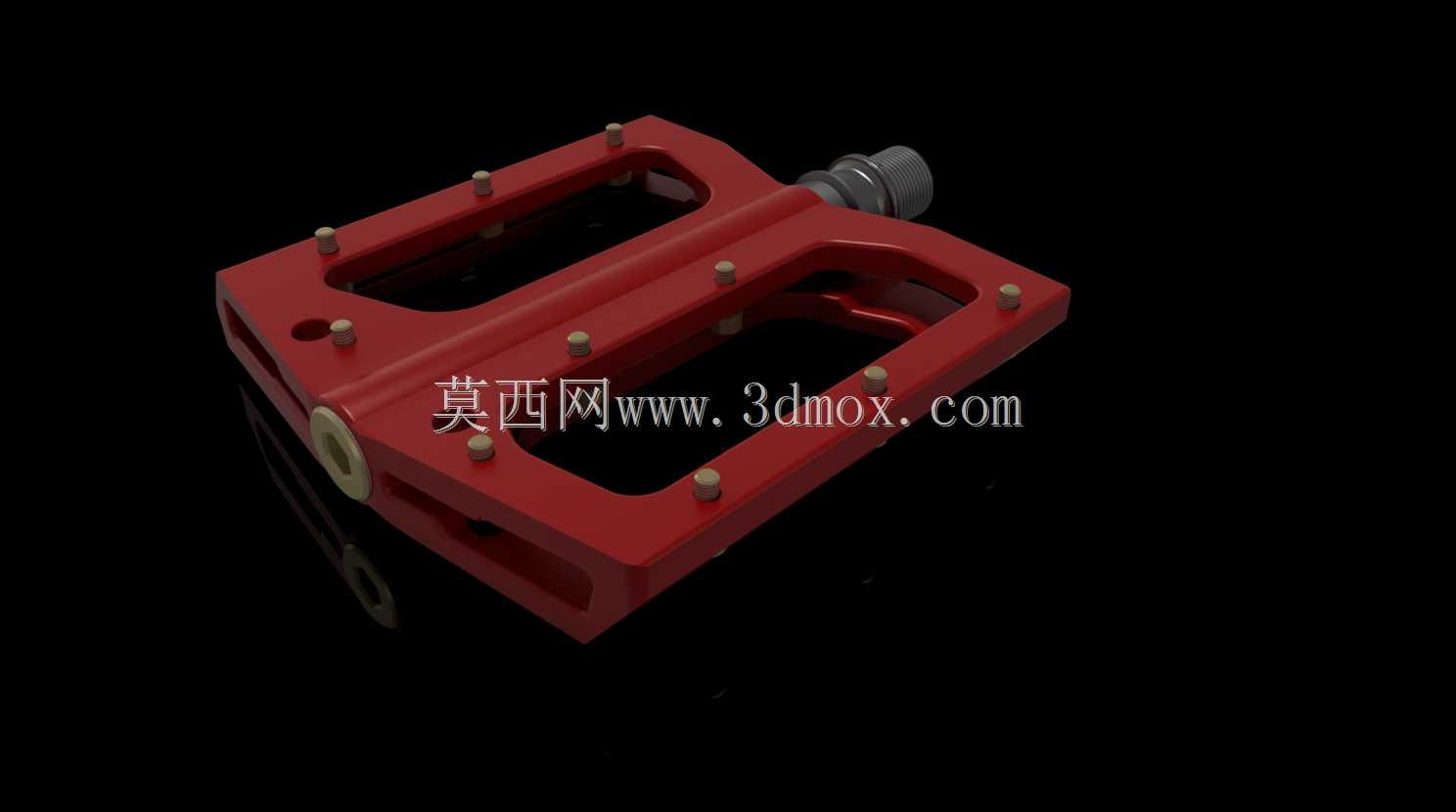

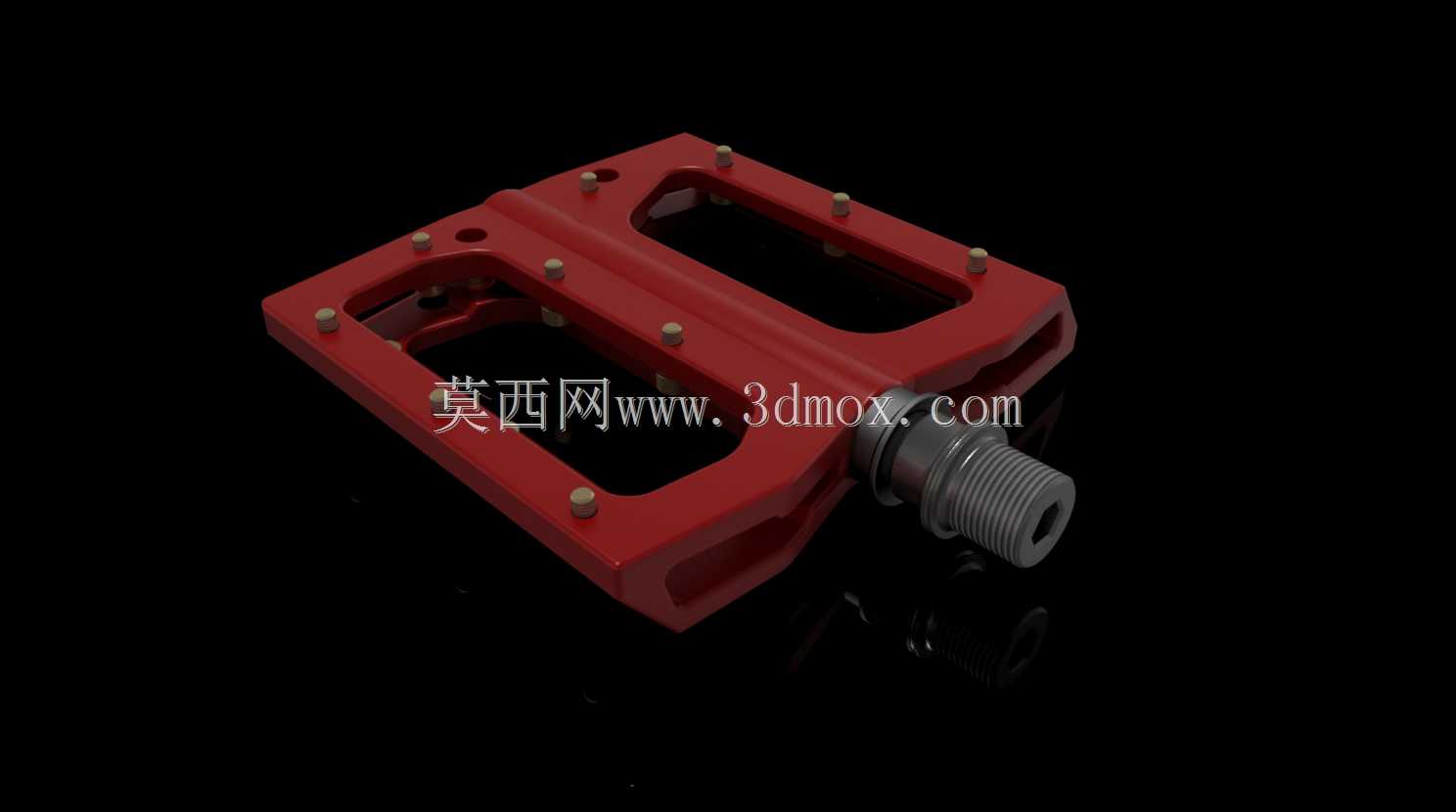

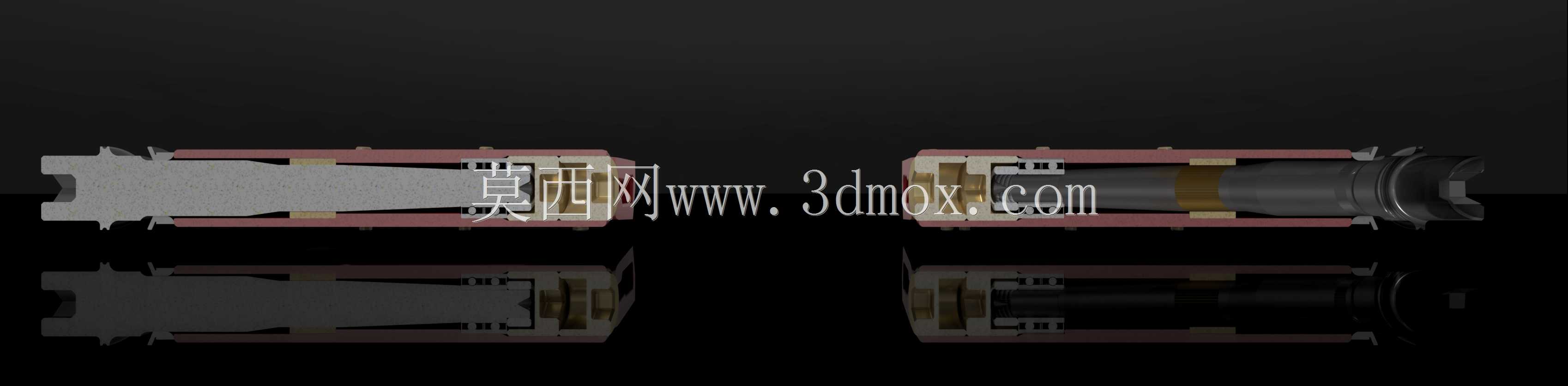

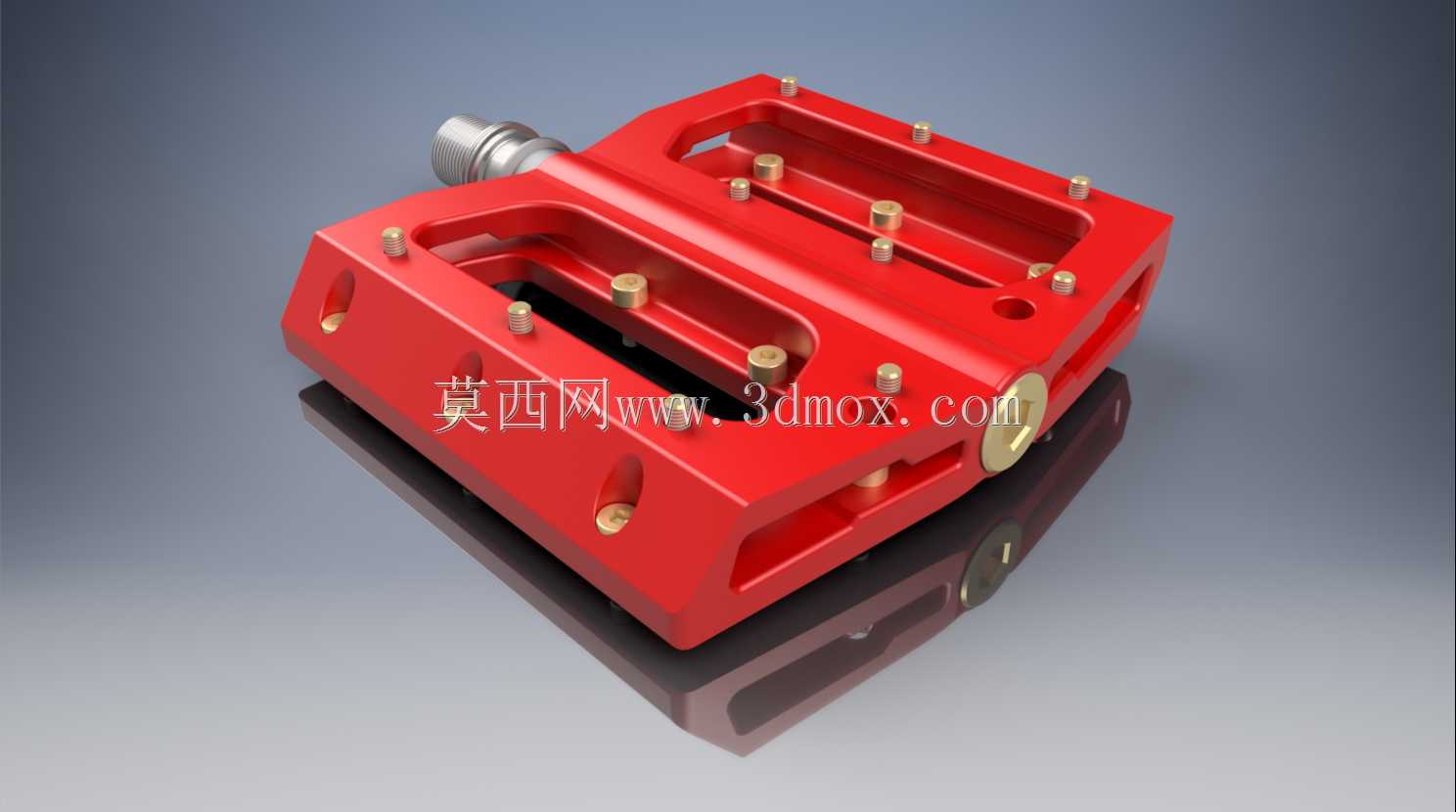

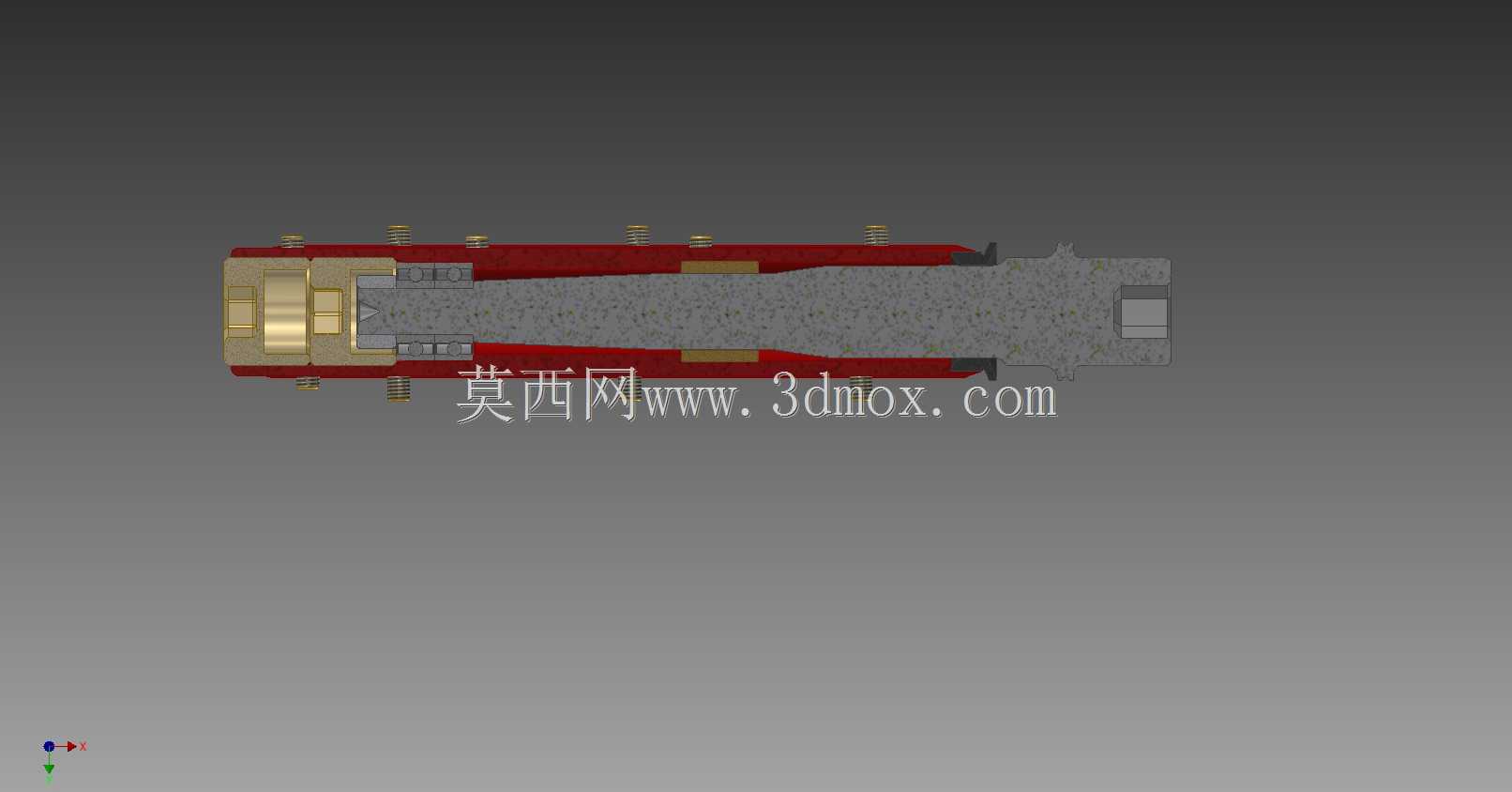

在功能特性设计上，这款脚踏采用17mm薄型主体结构，相较于传统厚款脚踏能够有效降低踩踏时的重心偏移量，提升过弯时的离地间隙，减少弯道剐蹭地面的风险，适配日常通勤灵活穿梭、轻度越野连续过弯的使用需求。主体选用经挤压成型后CNC精加工的6061铝合金材质，整体重量控制在415克，在保证结构强度的前提下尽可能降低簧下重量，减少骑行过程中脚踏随曲柄转动的惯性损耗，提升踩踏响应速度。脚踏表面布置多组可更换内六角销钉，销钉突出踏面的高度经过反复调校，既能够穿透骑行鞋鞋底纹路形成稳定咬合，避免雨天、泥泞环境下足部打滑脱踏，又不会过度硌脚影响日常穿着普通鞋款骑行的舒适度，当销钉出现磨损后，使用者可直接通过内六角工具自行更换，无需整体更换脚踏，大幅延长产品使用寿命。内部采用双轴承搭配黄铜衬套的转轴结构，双轴承负责承担径向踩踏载荷，保证转轴转动顺滑无框量，黄铜衬套则承担轴向受力，抵消骑行过程中产生的侧向冲击力，避免转轴出现旷动、异响等问题，适配不同骑行姿势下的复杂受力情况。

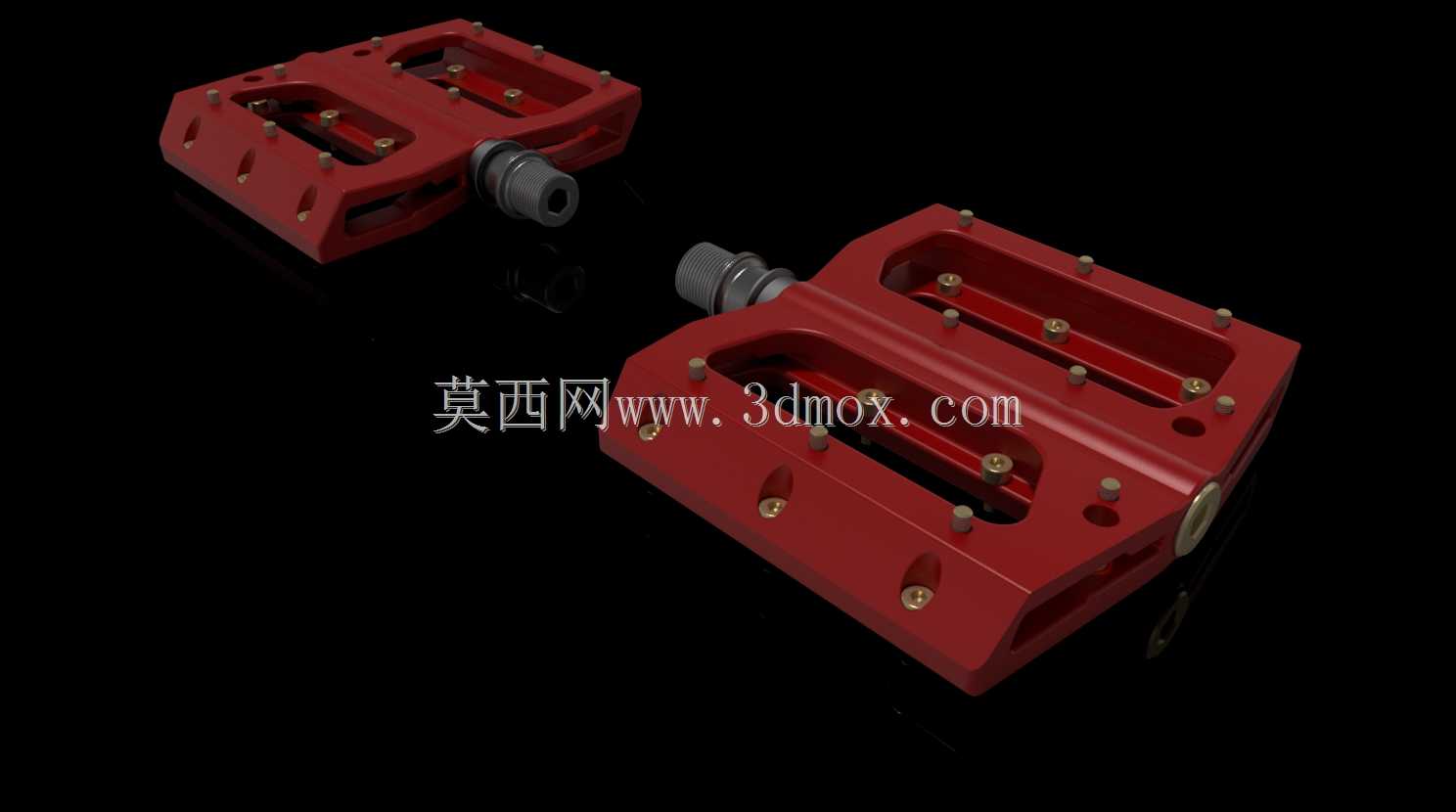

在设计思路层面，这款脚踏优先考虑了日常使用的耐用性与维护便捷性，主体采用镂空框架结构，在不降低结构刚性的前提下去除多余材料，同时镂空结构能够在雨天骑行时快速排出踏面积水、在泥泞路段减少泥土附着，避免杂物堆积影响销钉的抓附效果。整体外形采用方正带圆角的轮廓设计，踏面有效支撑面积相较于传统窄款脚踏提升近30%，能够为脚掌提供更均匀的支撑，减少长时间骑行时的足部局部压迫感，降低长途骑行的疲劳感。安装接口采用通用标准螺纹规格，能够适配市面上绝大多数民用、运动自行车的曲柄安装位，无需额外转换配件即可直接安装替换，安装边界尺寸经过精准校核，安装后脚踏内侧与曲柄、车架后下叉保持足够安全间隙，不会在转动过程中剐蹭车架部件，外侧端面做圆弧过渡处理，即使意外发生倾倒也不会形成尖锐凸起造成额外磕碰损伤。
