水冷高速雕刻加工电主轴结构设计

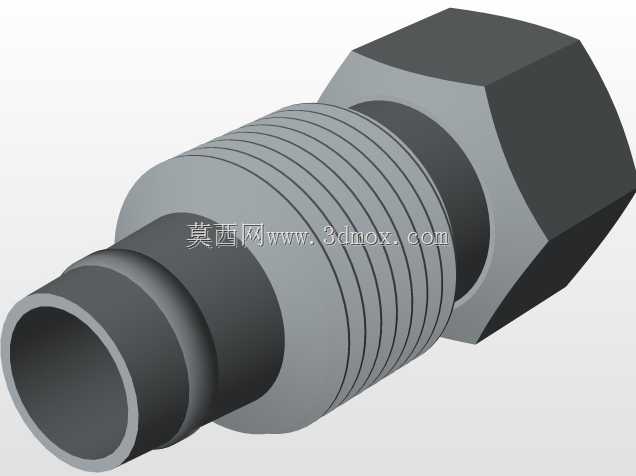

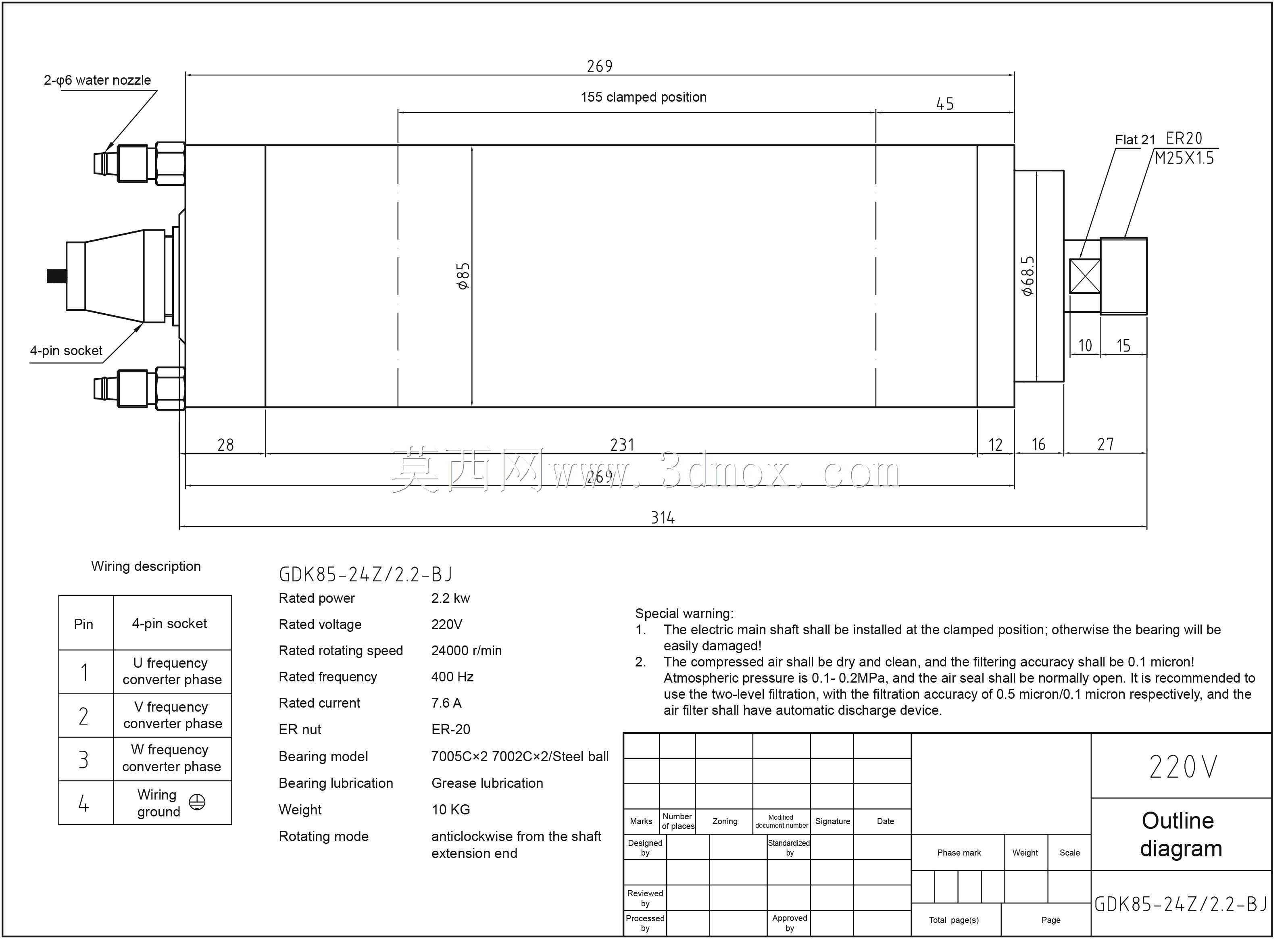

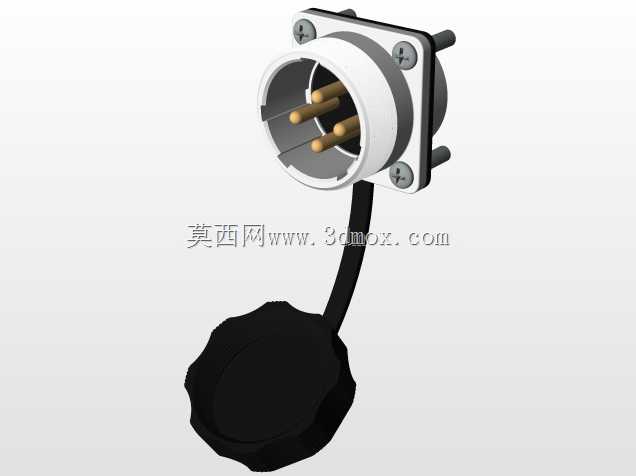

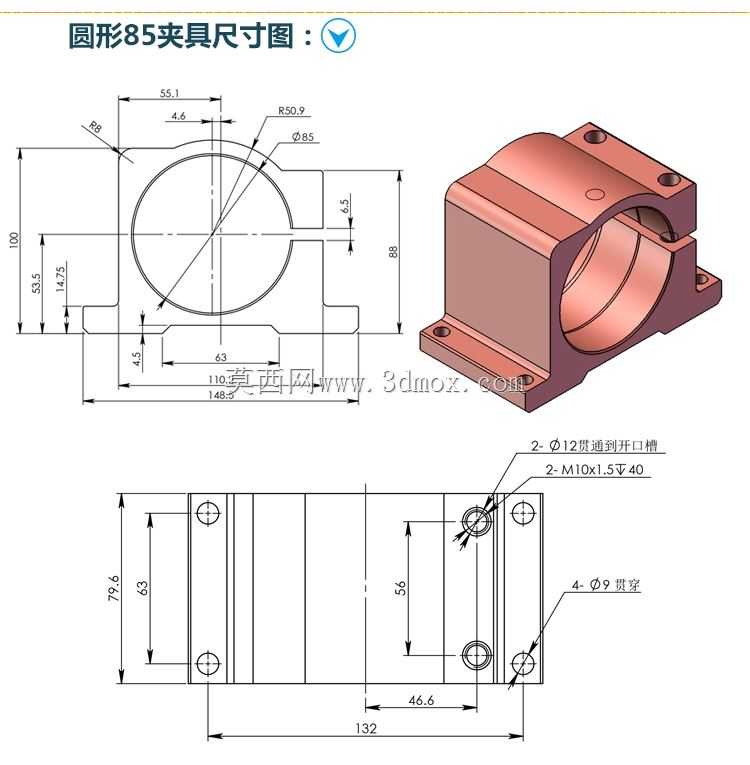

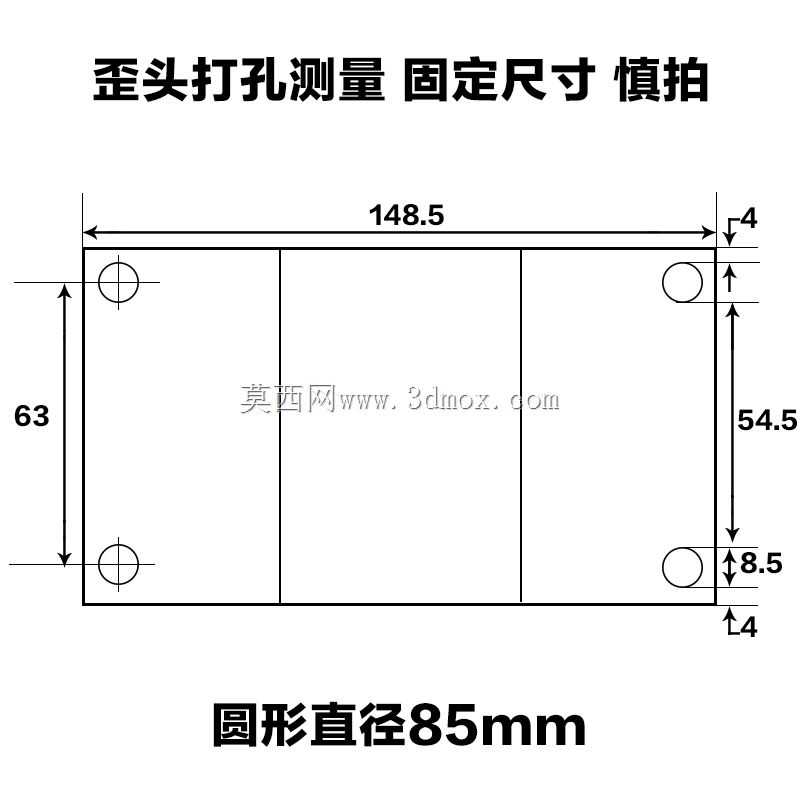

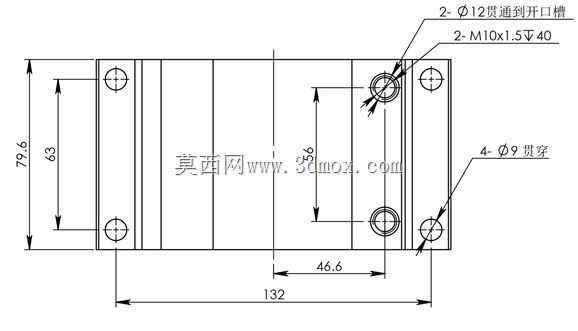

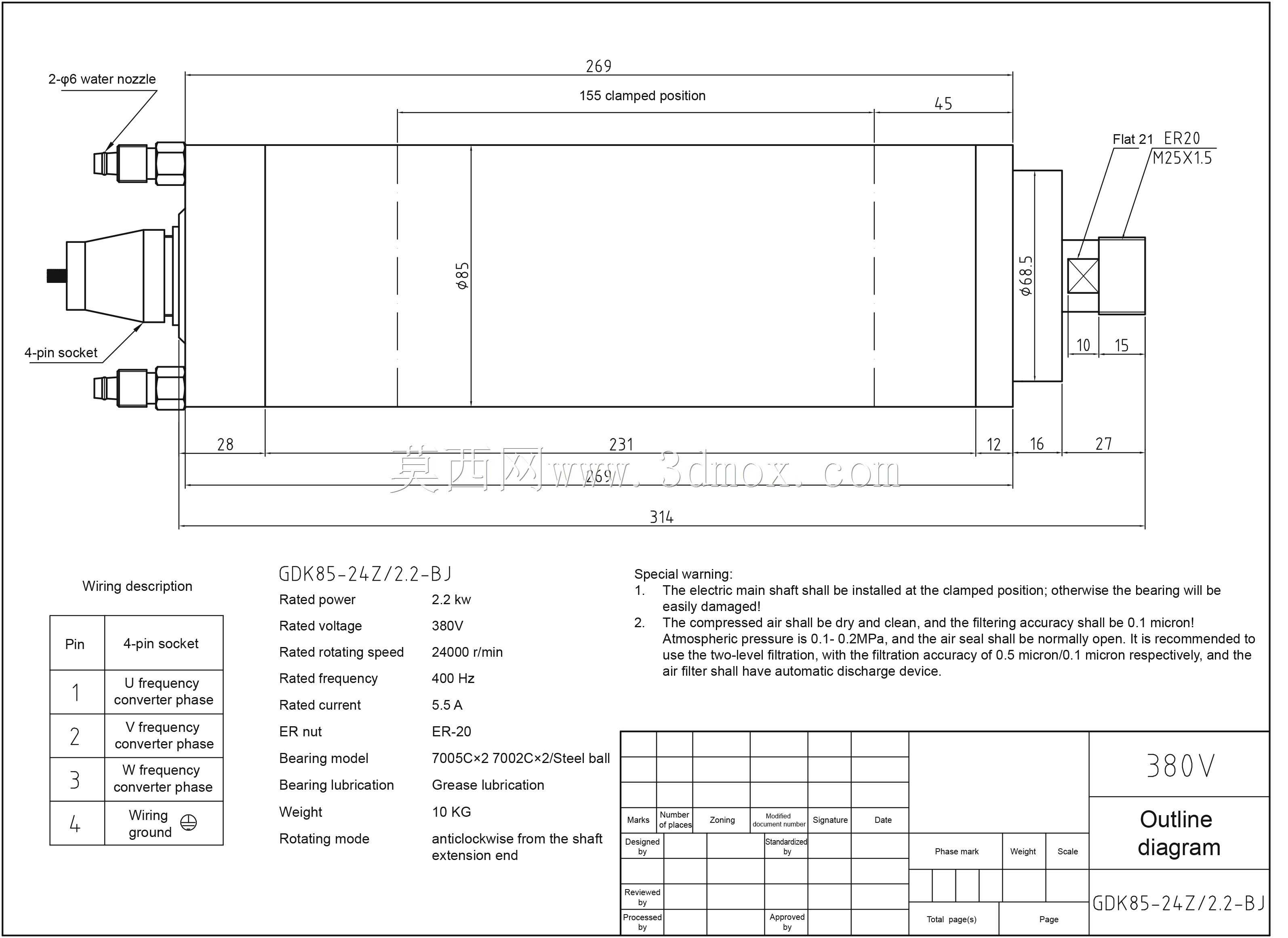

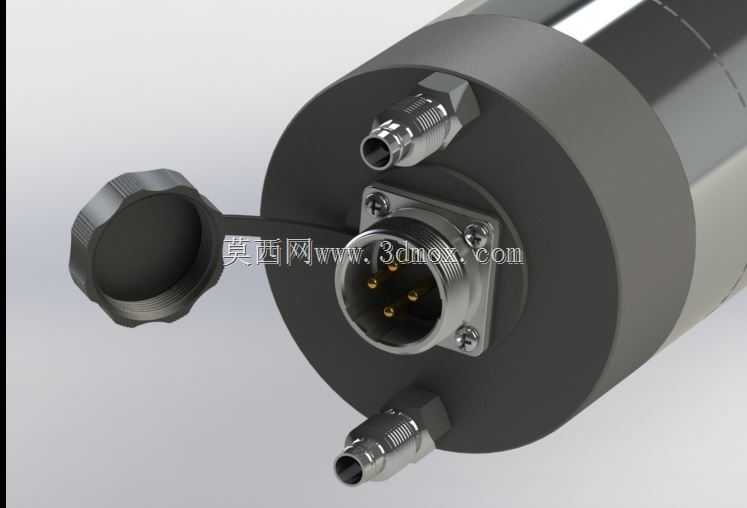

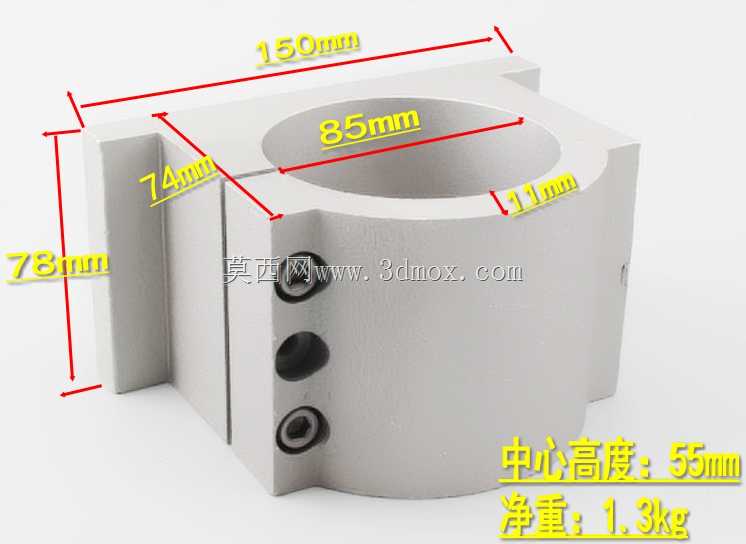

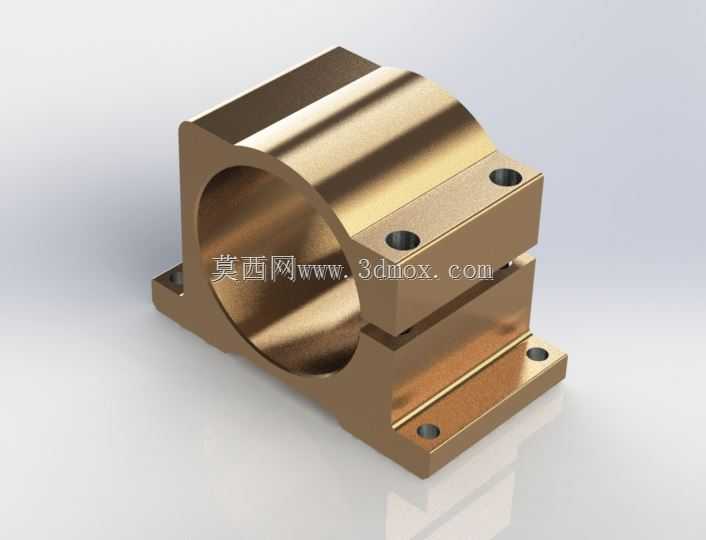

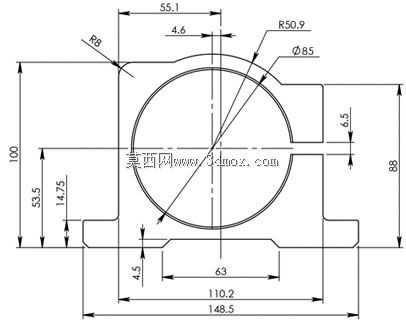

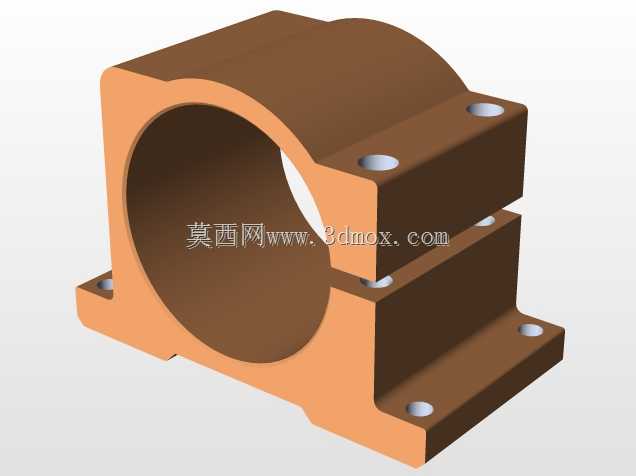

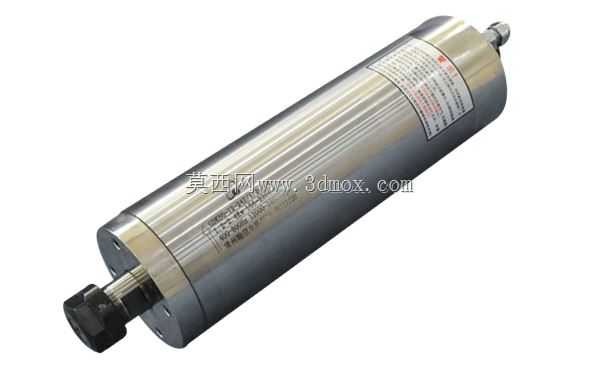

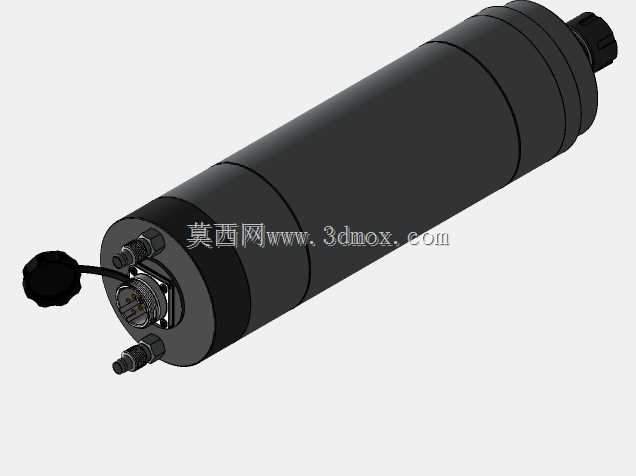

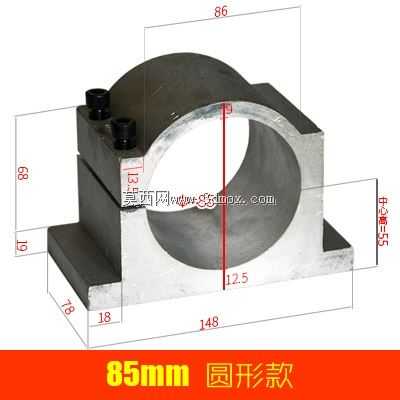

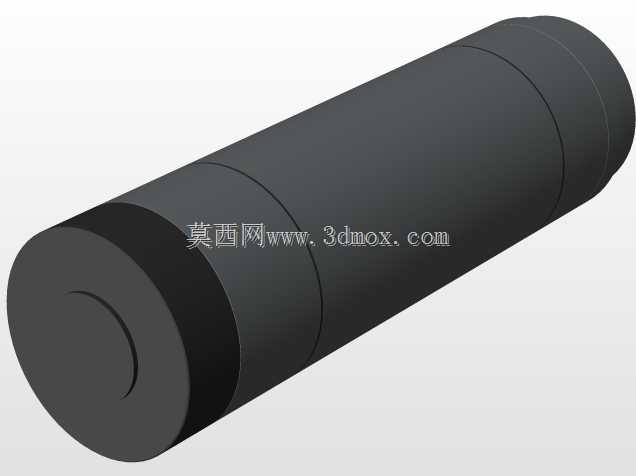

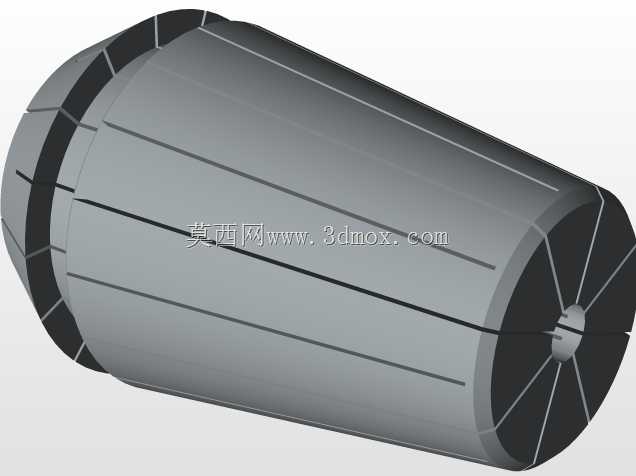

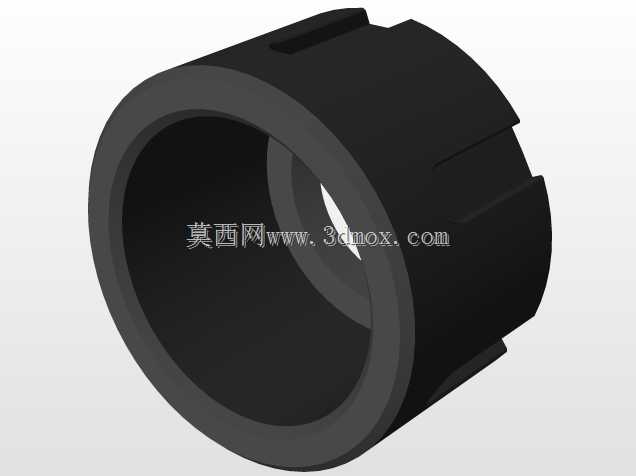

这款主轴是面向精密加工场景开发的核心功能部件，主要适配广告雕刻、木工雕刻、金属与石材切削雕刻、数控加工中心等多类加工设备，作为设备端直接带动刀具完成切削作业的核心执行单元，其性能直接决定了加工件的表面精度与加工效率。在实际应用场景中，水冷款主轴可承担长时间连续的重负荷加工作业，依靠循环水冷通路带走高速运转产生的热量，避免主轴热伸长影响加工精度，适合金属、石材等硬质材料的雕刻、切割工序；风冷款结构则更适配木工雕刻、广告板材加工这类粉尘相对集中、冷却管路布设不便的场景，降低日常维护的复杂度。从功能特性来看，这款主轴采用精密角接触球轴承配对配置，可支撑最高每分钟两万四千转的稳定运转，额定输出扭矩可覆盖常规小直径刀具的切削负载需求，支持ER20规格标准夹头的装夹，可适配不同柄径的雕刻刀、铣刀、切割刀具，满足多工序加工的换刀需求。在设计思路上，这款主轴采用一体式筒状壳体结构，将定子、转子、轴承组、冷却通路、密封结构全部集成在圆柱壳体内，既保证了整体结构的刚性，也简化了设备端的安装流程；壳体侧部预留的水冷接头采用标准快插接口规格，可直接对接工业冷却循环水路，尾部的航插接口集成了动力供电与信号传输通路，防护盖结构可避免加工过程中切削液、粉尘侵入接线部位，提升长期运行的可靠性。从安装边界来看，主轴主体为标准圆柱外形，安装部位直径为85mm，可适配常规的主轴抱座安装结构，不需要额外定制安装支架；轴向总长度控制在合理范围内，不会过多占用Z轴的运动行程，侧部接头的突出尺寸经过优化，在Z轴上下运动过程中不会与设备龙门、工作台护罩产生干涉，尾部的接线部位预留了足够的线缆弯折空间，可避免高速运转过程中线缆反复弯折出现破损。在细节设计上，主轴的密封结构采用多重迷宫密封设计，可有效阻挡加工过程中产生的粉尘、切削液雾气进入轴承腔，延长轴承的维护周期，壳体表面做了硬质氧化处理，既提升了壳体的散热能力，也可避免加工过程中磕碰、切削液腐蚀造成的壳体损伤，适配车间复杂的加工环境。
