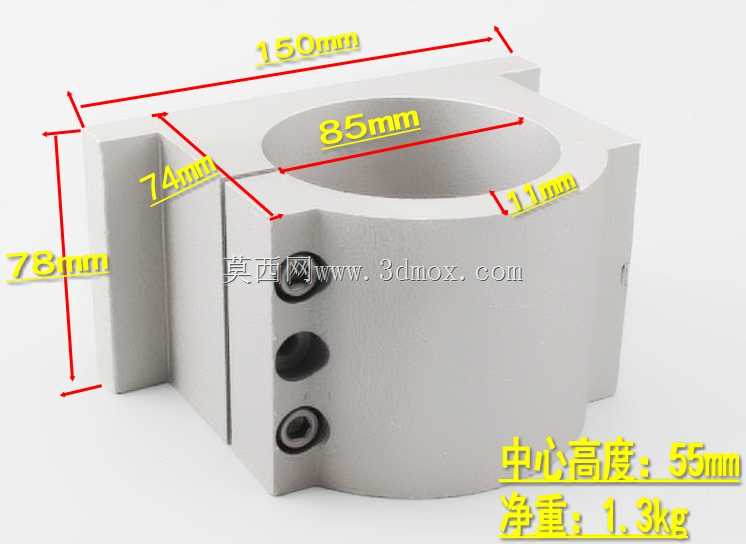

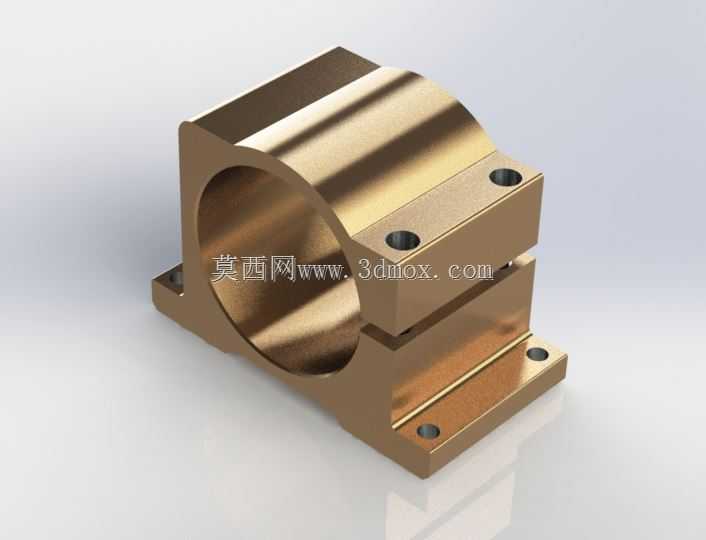

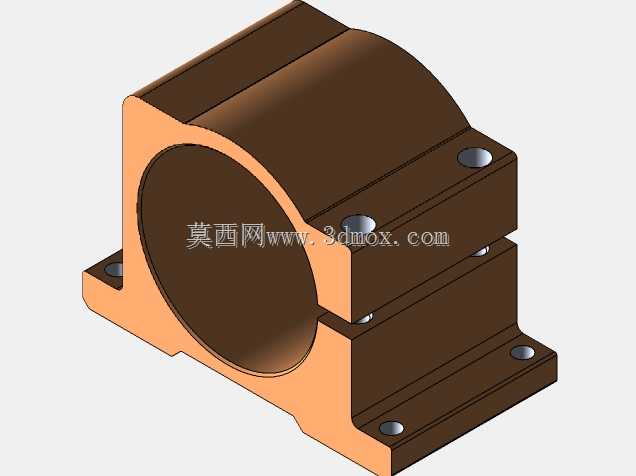

主轴电机安装支架夹具CNC D85

这款主轴电机安装支架夹具，主要应用于数控加工中心、精雕机、自动化钻铣设备的主轴电机装配场景，是连接主轴电机与设备滑台、安装基座的核心承载构件，承担着固定主轴电机位置、抵消加工过程中切削反作用力、保障主轴运转同轴度的关键作用，能够有效避免主轴在高速切削、进给换向过程中出现偏移、抖动问题，大幅提升加工精度与主轴运行稳定性。

从功能特性来看，该夹具采用剖分式抱紧结构设计，上部为半圆弧形抱紧腔，能够与D85规格的主轴电机圆柱壳体完全贴合，通过上下分体的锁紧结构施加均匀的抱紧力，既可以保证夹持稳固不打滑，又不会因局部应力过大损伤电机外壳；下部为一体化成型的安装底座，设置有对称分布的安装孔位，可通过螺栓直接固定在设备的安装基面或滑台板上，安装对位便捷，承载刚性充足。夹具本体的上下结合面设置有对位止口，能够保证装配后抱紧腔的圆度公差，避免合模错位导致的主轴偏心问题；上部抱紧端设置有两个对称的锁紧螺纹孔，通过锁紧螺栓即可调节抱紧力度，适配不同外壳公差的同规格主轴电机，拆装维护十分便捷。

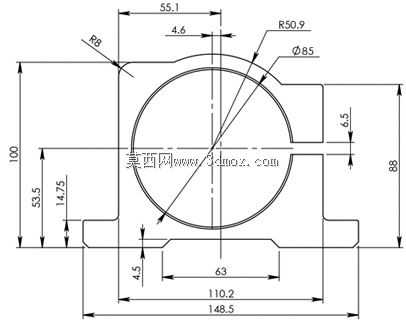

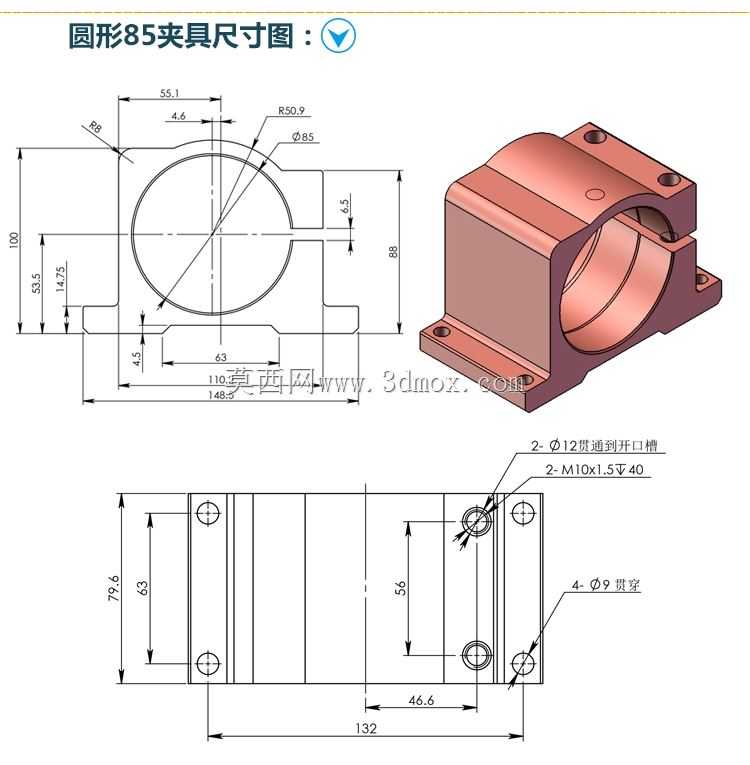

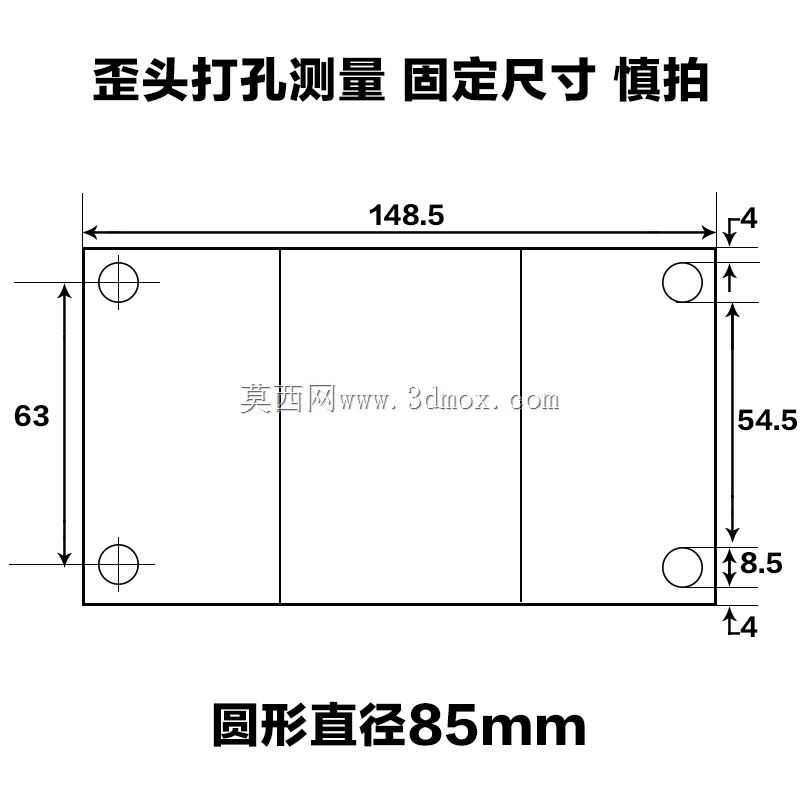

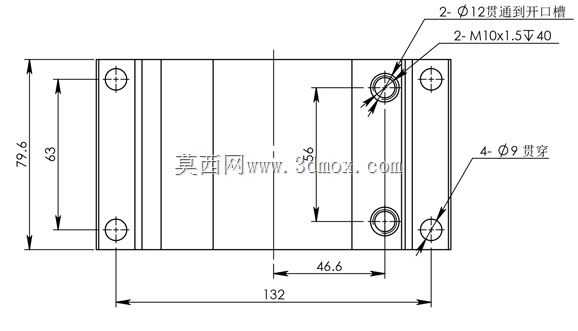

在设计思路上，这款夹具优先保障结构刚性与安装精度，整体采用一体式铣削成型的结构方案，避免了多零件拼接带来的装配累积误差；底座与抱紧腔之间设置有加强过渡结构，能够在轻量化控制整体重量的同时，提升结构的抗扭、抗弯性能，即使在大切削量加工、主轴高速运转的工况下，也不会出现结构形变。外形尺寸方面，该夹具适配直径85mm的主轴电机，底座安装孔位按照通用数控设备的安装间距设计，安装边界预留了充足的螺栓操作空间，不需要额外加工适配板即可直接完成装配；抱紧腔的轴向长度经过优化，既能够提供足够的夹持接触面积保障抱紧力，又不会占用过多的轴向安装空间，方便主轴的轴向位置调节与刀具装卸操作。

实际应用中，这款夹具能够适配多数同直径规格的风冷、水冷主轴电机，广泛用于小型数控雕刻机、桌面级CNC加工设备、自动化去毛刺工位的主轴固定场景，安装后可有效降低主轴运转的振动幅度，延长主轴轴承的使用寿命，提升加工表面的光洁度；同时对称式的结构设计也支持主轴的水平、垂直等多姿态安装，能够满足不同设备布局的装配需求，不需要额外定制转接构件即可完成适配。
