工业用蓝色三相异步驱动电动机结构设计

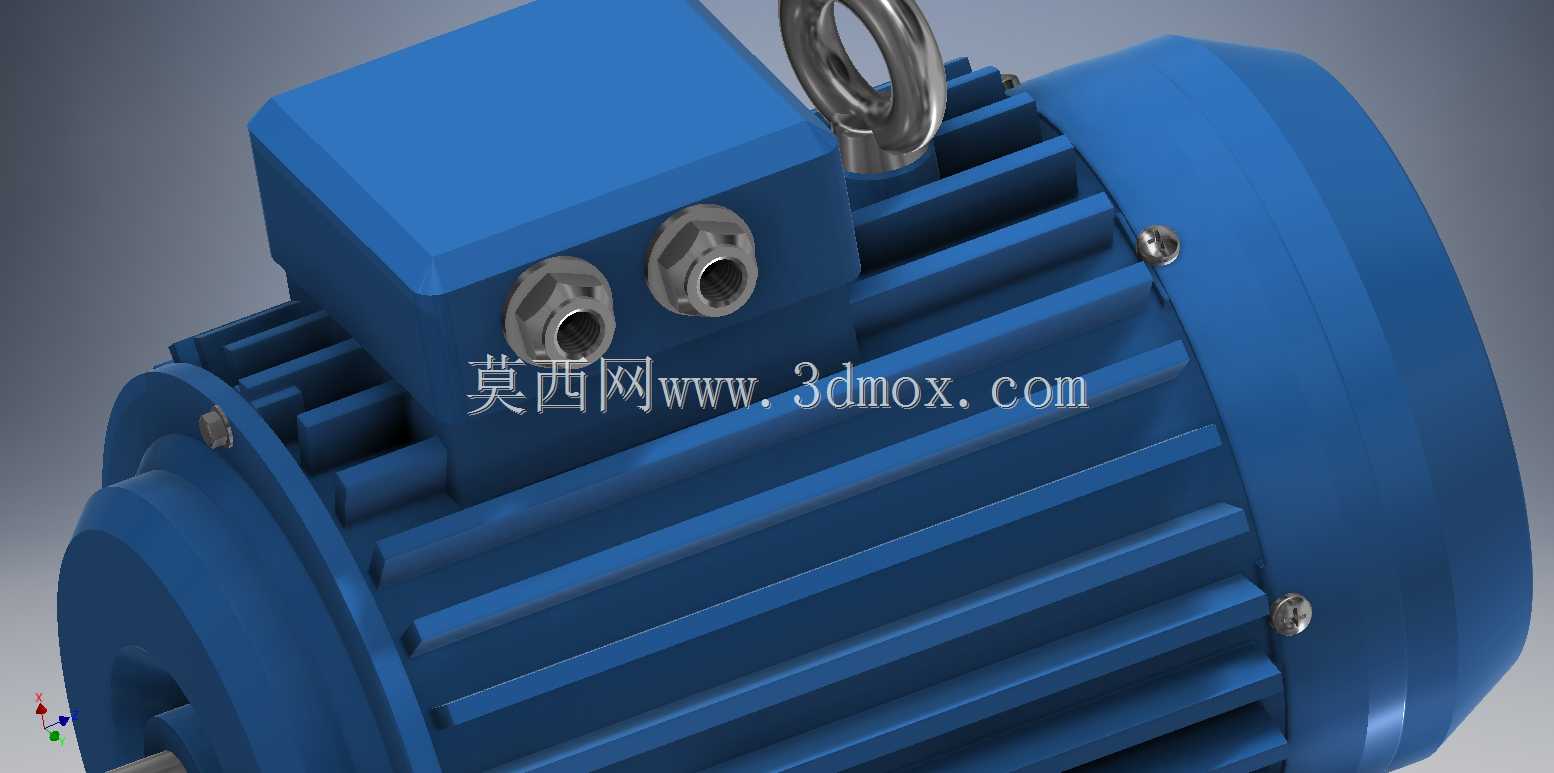

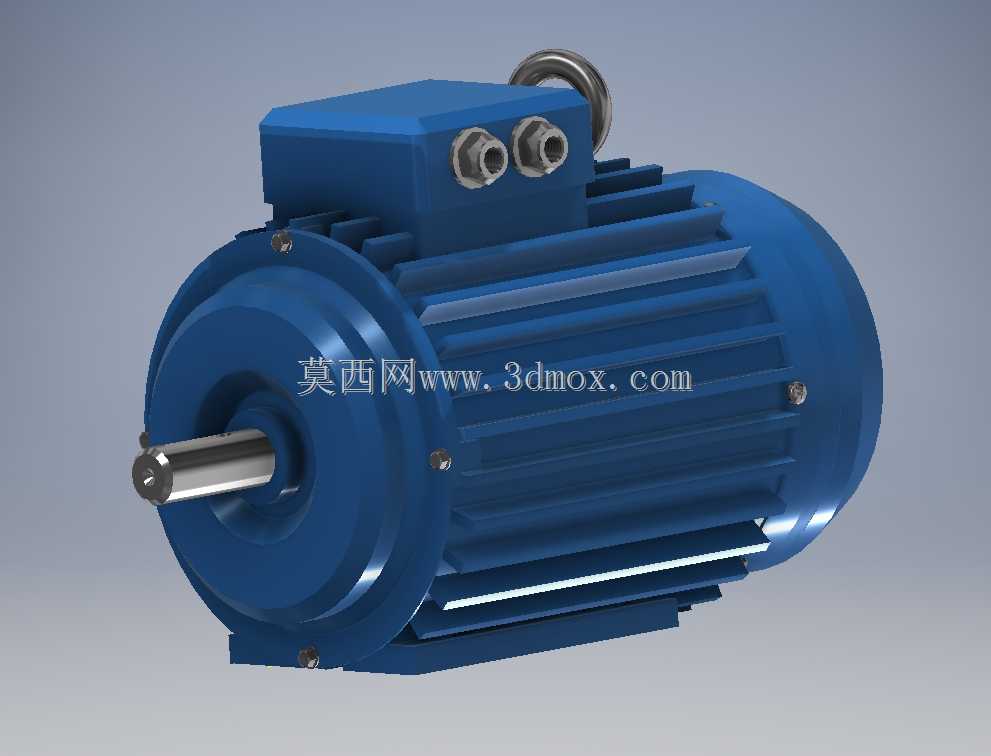

这款电动机模型主要面向工业传动场景的布局设计需求打造，可广泛适配皮带输送机、物料输送线、小型机床辅机、风机水泵类负载的前期方案排布，在自动化生产线搭建、工厂设备改造的三维布局阶段，能够为工程师提供精准的动力部件占位参考，帮助设计人员快速完成整机的空间排布校验，避免后续实际安装中出现部件干涉、安装空间不足的问题。从实际用途来看，该模型还原的是工业领域最常用的鼠笼式三相异步电动机结构，这类电机是工业生产中最核心的动力输出部件，能够将电能转化为旋转机械能，为各类需要旋转驱动的工业设备提供稳定的动力输出，适配常规380V工业供电场景，可在连续运转的工况下保持稳定的工作状态，覆盖轻工制造、物料搬运、通用机械配套等多个领域的使用需求。在功能特性的还原上，模型完整呈现了电动机的核心结构组成：前端的输出轴采用标准键槽结构设计，能够与联轴器、皮带轮、齿轮等传动部件实现可靠连接，保证动力传递过程中的同轴度与扭矩传输稳定性；机壳部分采用轴向散热筋结构，能够在电机运转过程中增大散热面积，配合尾部的散热风路设计，可快速带走绕组产生的热量，避免电机长时间运转出现过热问题；顶部的接线盒结构还原了双进线孔设计，能够适配不同方向的线缆布线需求，方便现场施工时的电源线接入，接线盒的密封结构也能满足常规工业车间的防尘防护要求；机壳顶部的吊环结构则还原了大功率电机的吊装设计，方便设备安装过程中的搬运与就位操作。从设计思路来看，这款模型严格遵循工业电机的通用设计规范进行建模，所有结构比例均参考量产工业电机的实际参数进行还原，没有做夸张的艺术化修改，能够直接用于设备装配的干涉检查：在进行整机设计时，设计人员可以直接将该模型导入装配环境，校验电机与安装底座、传动部件、周边防护结构的间隙是否符合安全要求，确认输出轴中心高与配套设备的输入轴中心高是否匹配，提前排查安装过程中可能出现的同轴度偏差、螺栓孔位不对中等问题。在外形尺寸与安装边界的还原上，模型严格遵循通用工业电机的安装尺寸规范，前端法兰的安装孔位分布、底脚安装的孔距尺寸、输出轴的轴径与伸出长度、接线盒的突出高度、吊环的最高位置都按照实际量产产品的尺寸范围进行建模，能够准确反映电机安装后所占用的三维空间：设计人员在进行布局时，可以直接以该模型的边界为依据预留安装操作空间，比如接线盒前方预留足够的接线操作距离、电机尾部预留散热风路的通风空间、吊环位置预留吊装作业的操作空间，避免后期设备安装时出现空间不足无法施工的问题。同时模型的外观细节也做了贴合实际的还原，散热筋的排布密度、端盖的固定螺栓位置、输出轴的轴肩结构都与真实电机保持一致，能够让三维布局方案的展示效果更加真实直观，方便方案评审阶段不同岗位的人员快速理解设备的动力排布逻辑。
