碳钢箱体结构电吉他练习功放设备

　　这款电吉他放大设备的三维结构设计，核心围绕小型练习场景与室内排练的使用需求展开，区别于舞台级大功率功放的冗余设计，整体采用一体化碳钢箱体成型思路，在结构强度与共振抑制之间做了针对性平衡。从实际应用场景来看，这类设备主要面向个人居家练习、小型工作室前期录音、琴行基础教学场景，不需要适配大型线阵列扩声链路，因此结构设计上优先考虑近场使用的声学反馈控制，避免大音量下的箱体谐振干扰音色输出。

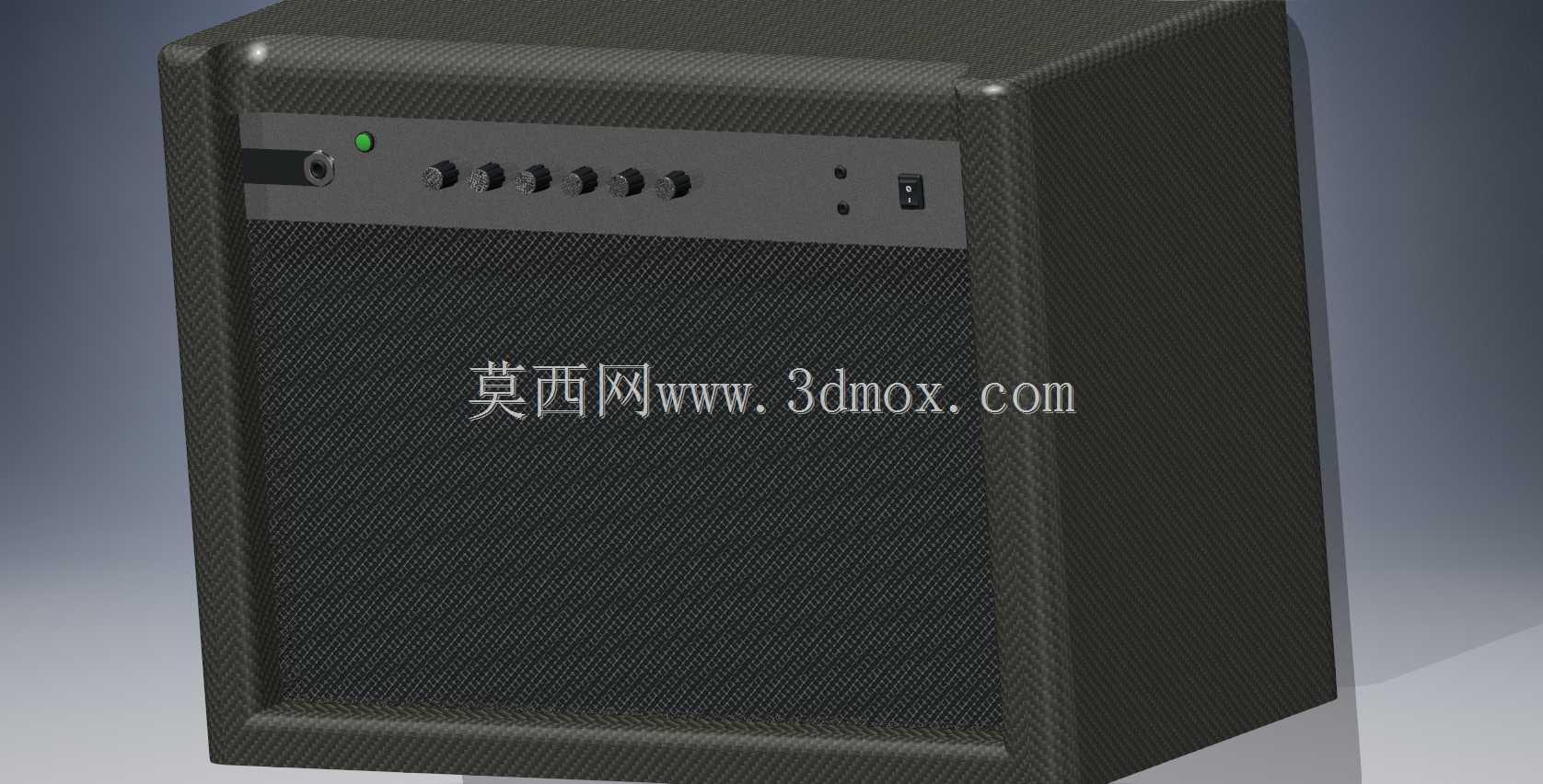

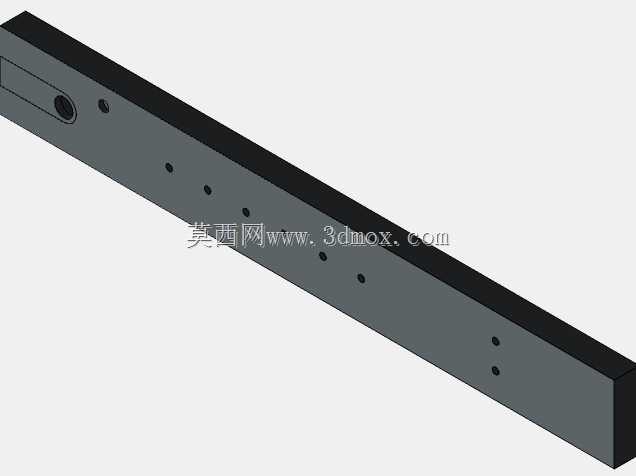

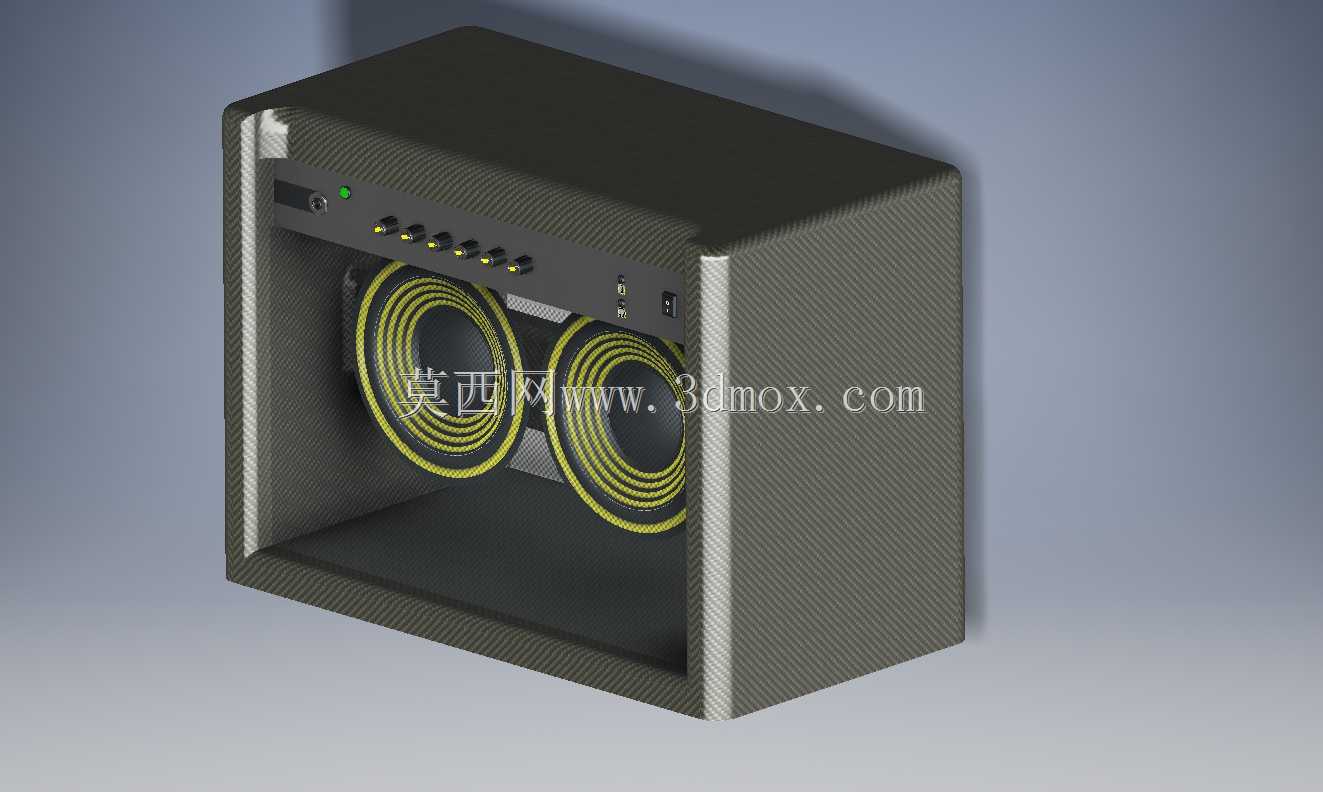

　　设备的功能模块布局完全贴合实际操作逻辑，正面上方的操控区域集中排布了输入接口、电源状态指示灯、增益调节、三段均衡调节、总音量控制旋钮，所有操控元件的安装位都预留了标准PCB安装孔位与走线槽，旋钮间距控制在18mm以上，满足戴拨片操作时的误触防护要求，输入接口采用6.35mm大二芯通用音频接口的安装尺寸，接口边缘做了金属包边强化，避免频繁插拔导致的面板开裂。操控区下方是全尺寸扬声器安装位，适配10英寸纸盆扬声器的安装边界，扬声器固定孔采用均匀圆周排布，孔位公差控制在0.1mm以内，保证扬声器安装后振膜与箱体前障板完全平行，减少声染色。

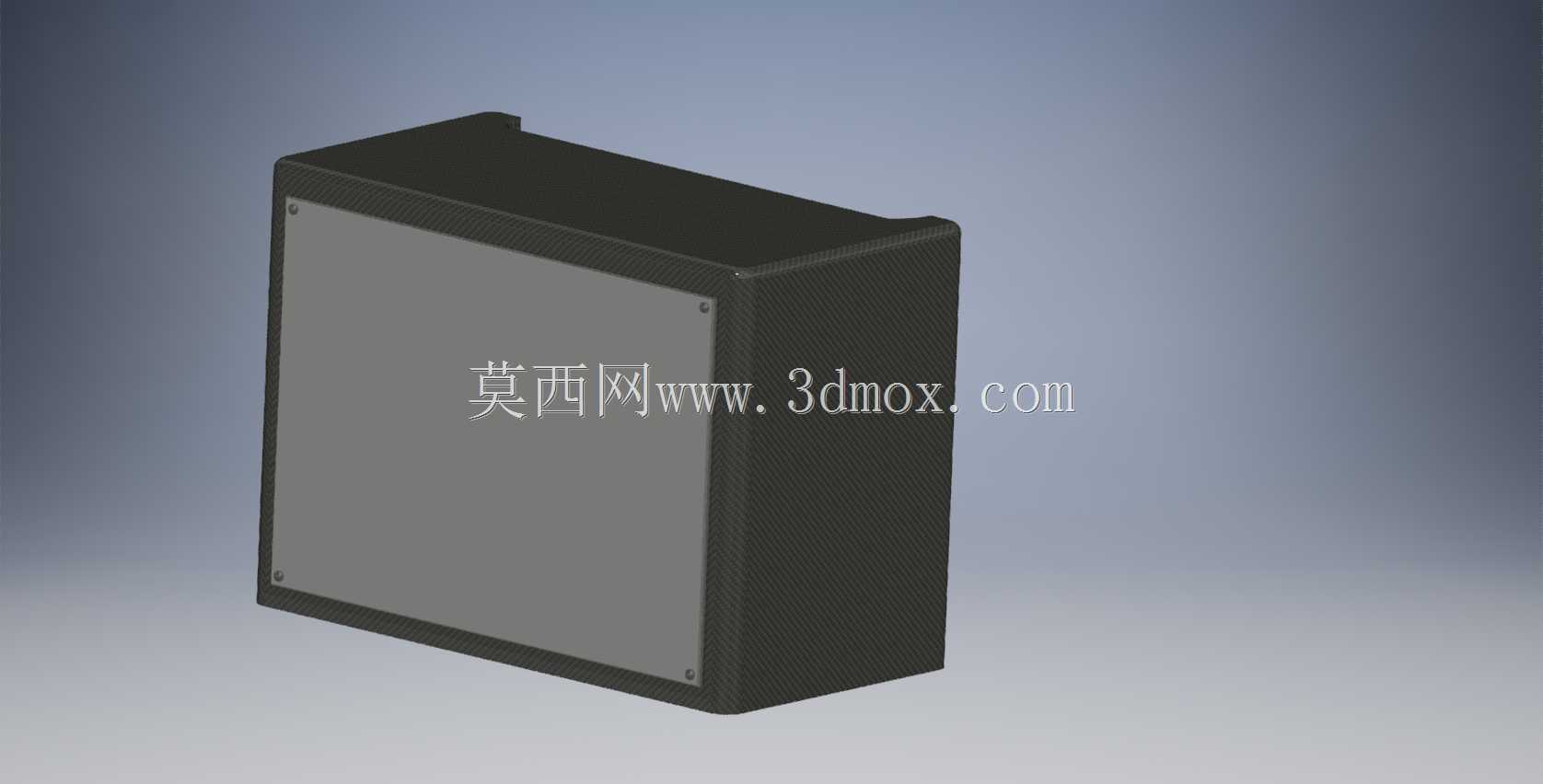

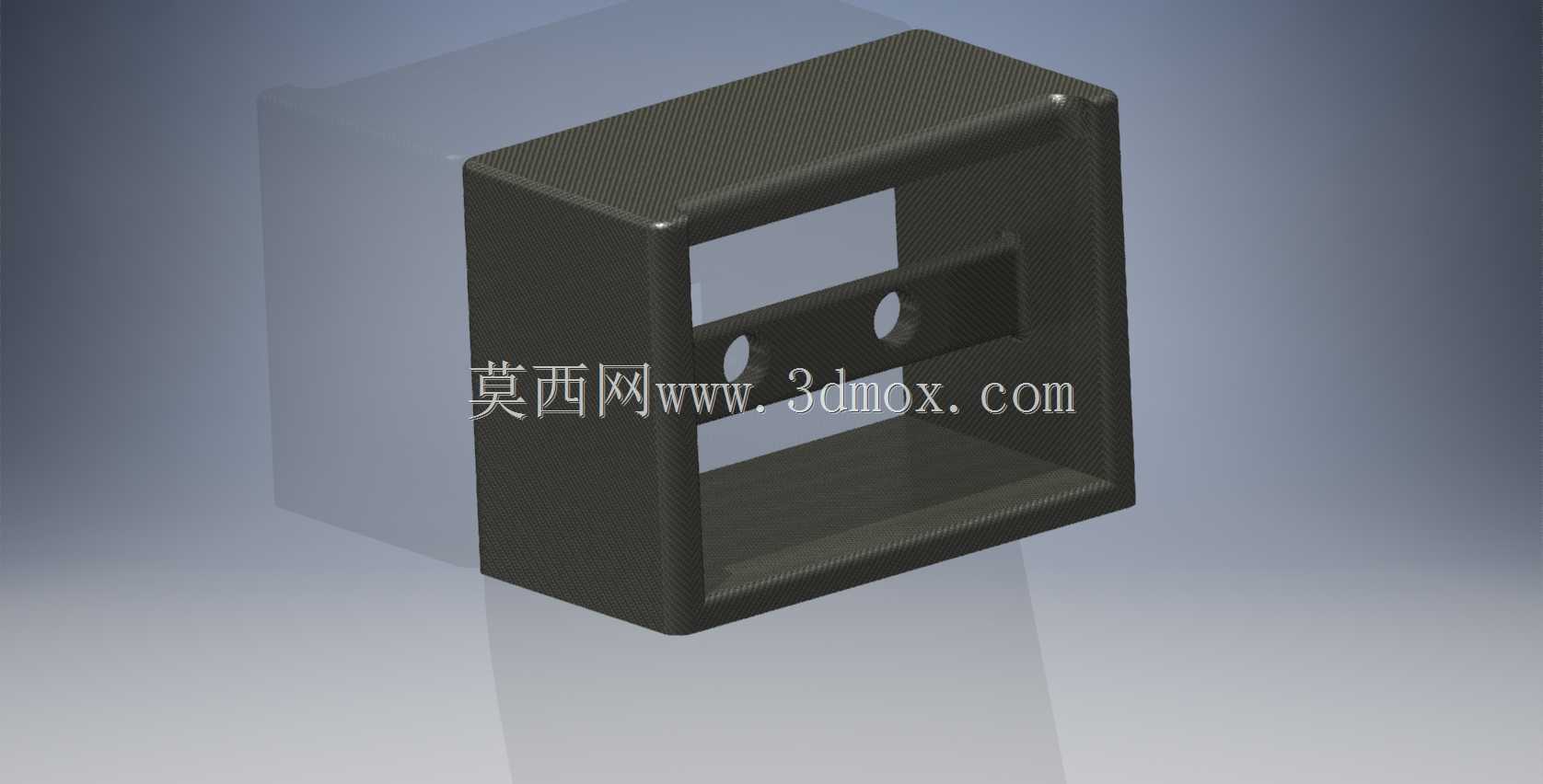

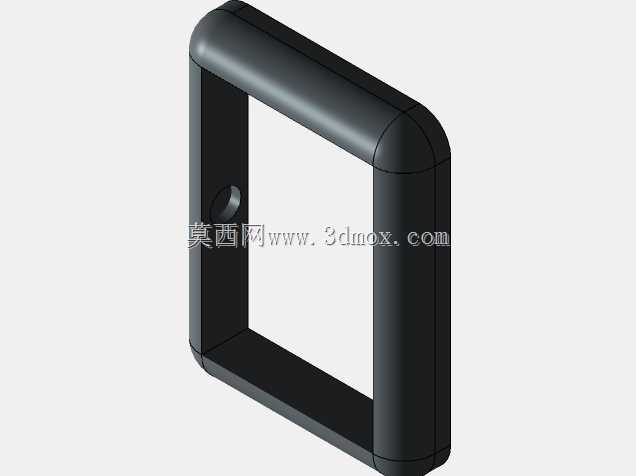

　　设计思路上，箱体外壳采用1.2mm厚碳素钢板弯折成型，所有拼接边采用满焊后打磨处理，外部做黑色磨砂喷塑处理，既提升外壳耐磨性能，也能减少光线反射对演出场景的视觉干扰。箱体内部设置了两道横向加强筋，分别位于扬声器安装位后方与功放电路板安装位下方，加强筋与箱体侧板采用点焊连接，在不显著增加整体重量的前提下，将箱体固有频率控制在80Hz以下，避开电吉他的主要输出频段，减少低频共振带来的浑浊音色。箱体背部预留了散热格栅与电源输入接口安装位，散热格栅的开孔率控制在35%，兼顾散热效率与电磁屏蔽要求，避免功放电路工作时的电磁干扰串入音频链路产生底噪。

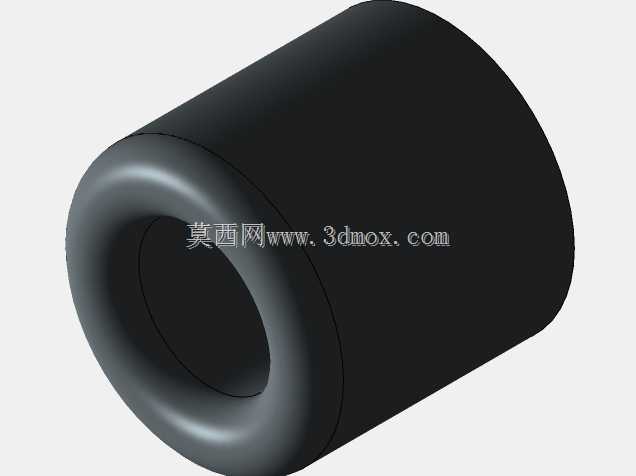

　　外形尺寸方面，整体采用近似立方体的紧凑布局，宽度控制在380mm，高度420mm，深度280mm，这个尺寸边界既可以保证10英寸扬声器的后腔容积满足低频响应要求，也能方便用户放置在桌面、音箱支架上，不会占用过多空间。箱体底部四个角设置了橡胶减震脚垫的安装位，脚垫高度10mm，既可以隔绝桌面传递的振动，也能在设备移动时起到缓冲作用，避免磕碰掉漆。前障板的扬声器网罩采用嵌入式安装结构，网罩框架采用硬质PVC材质，表面覆盖黑色防尘布，通过四周的塑料卡扣与箱体连接，不需要额外螺丝固定，方便后期拆卸清理扬声器表面积灰。

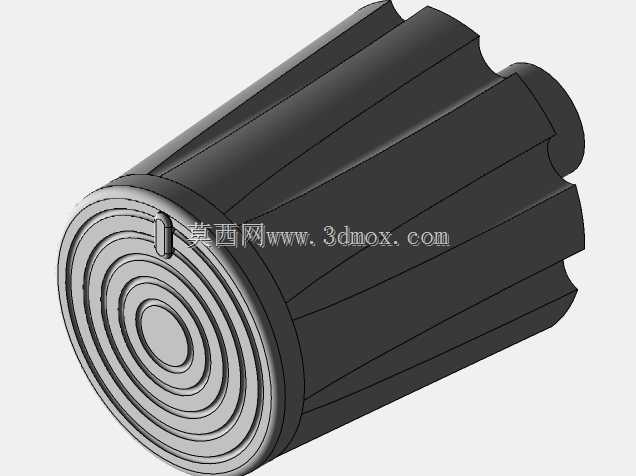

　　从结构细节来看，功放电路板的安装位设置在箱体内部上方，与扬声器之间设置了金属隔离板，避免扬声器工作时的振动传递到电路板上导致元件虚焊，隔离板上预留了音频线与电源线的走线孔，孔位边缘做了橡胶护圈，防止线材被金属板边缘割破绝缘层。所有旋钮的安装轴都突出面板8mm，搭配防滑橡胶旋钮帽，操作时的阻尼感均匀，不会出现松垮晃动的情况。电源指示灯采用5mm直径的绿色LED灯珠，灯珠外设置了半透明导光柱，在室内正常光线下可以清晰看到设备工作状态，又不会因为亮度过高产生视觉干扰。

　　这类设备的结构设计不需要追求过度轻量化，碳钢材质的箱体本身的重量可以提升设备放置的稳定性，即使在大音量输出时箱体也不会出现明显位移，同时金属材质的屏蔽性能可以有效隔绝外界的电磁干扰，提升音频输出的信噪比。在建模过程中，所有钣金弯折件都预留了折弯系数补偿，焊接边预留了0.2mm的焊接收缩余量，保证实际生产时的装配精度，所有塑料配件的安装卡扣都做了拔模斜度处理，满足注塑生产的工艺要求，不需要后期二次修模即可完成装配。
