WF系列IP65防护等级主轴连接器结构

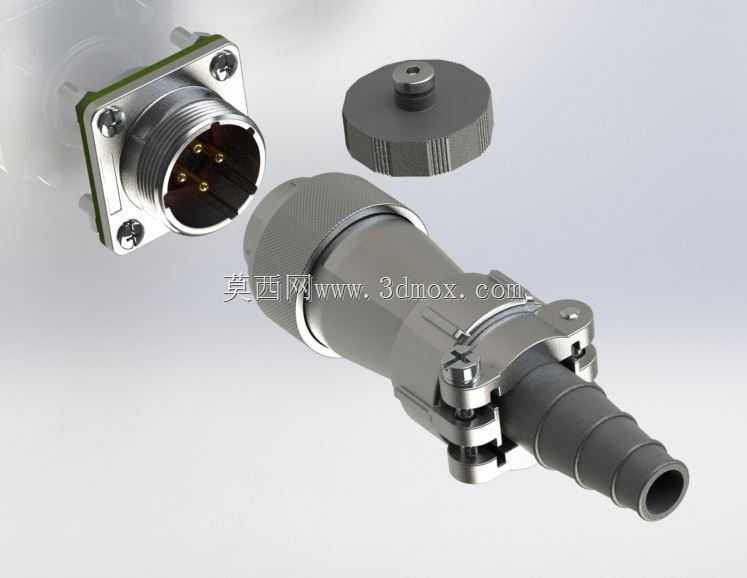

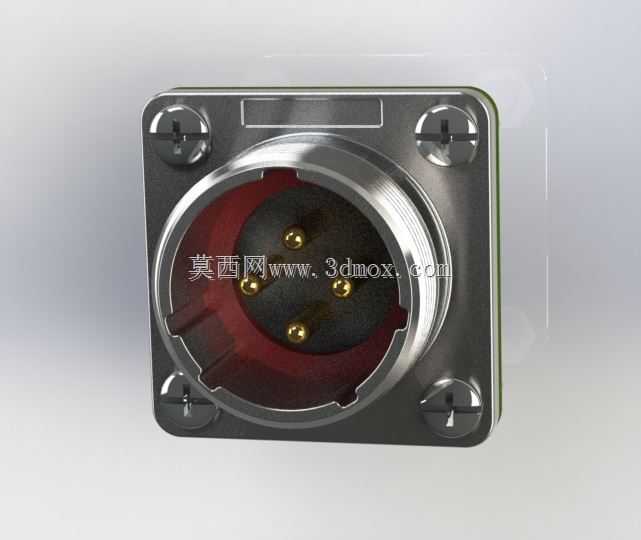

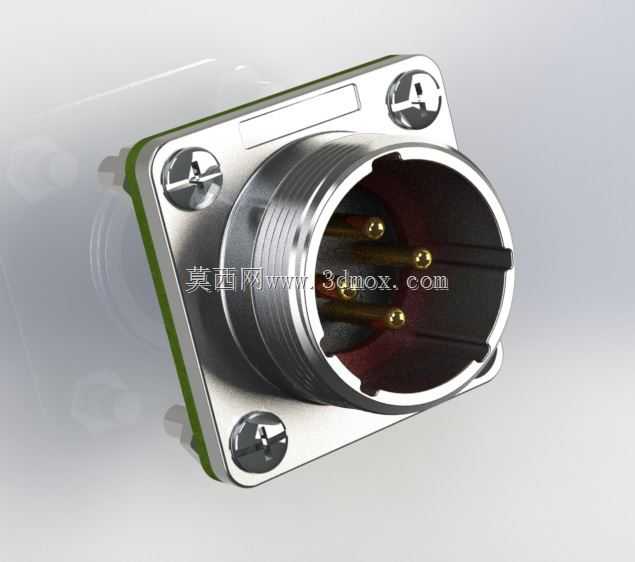

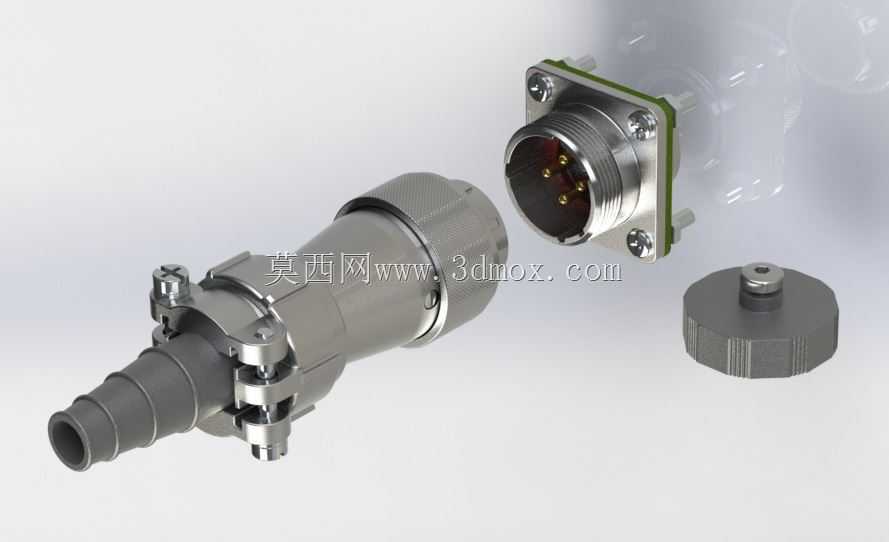

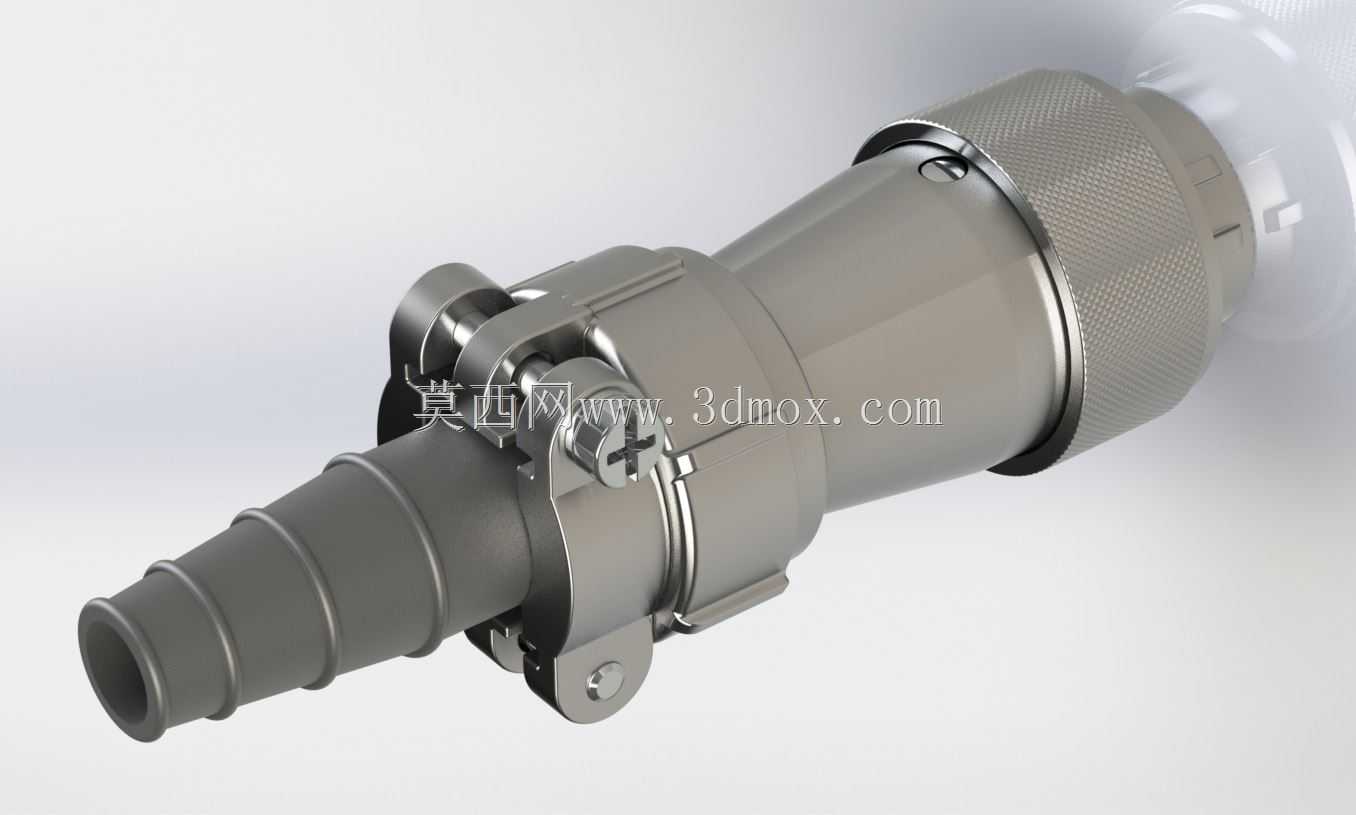

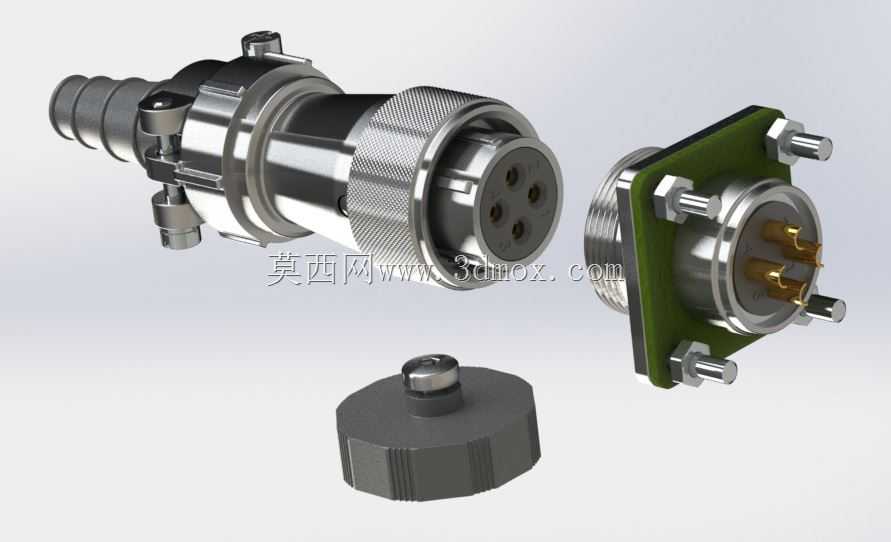

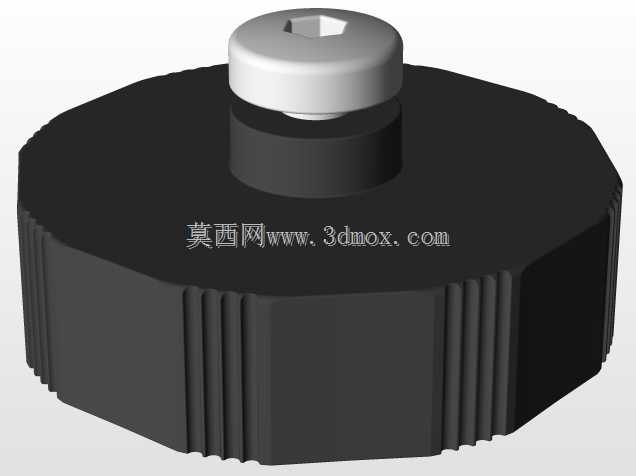

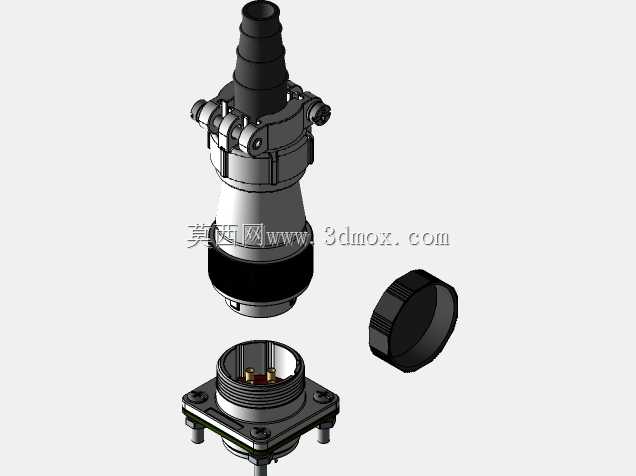

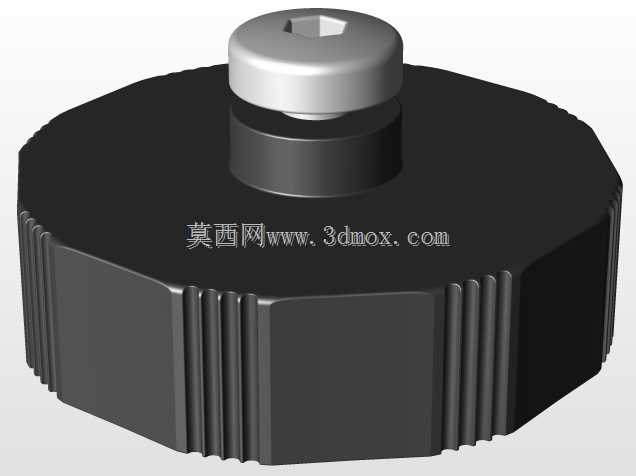

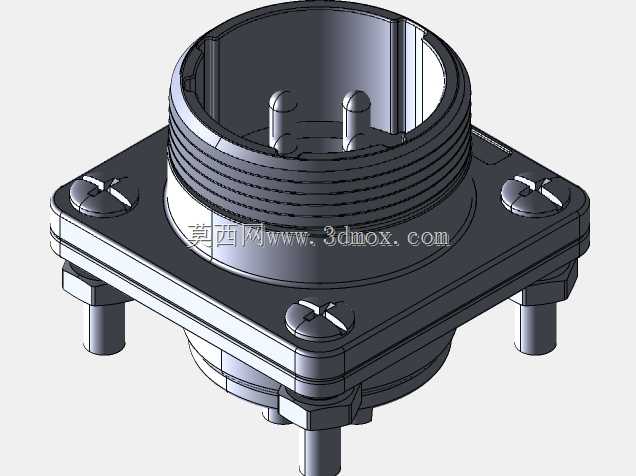

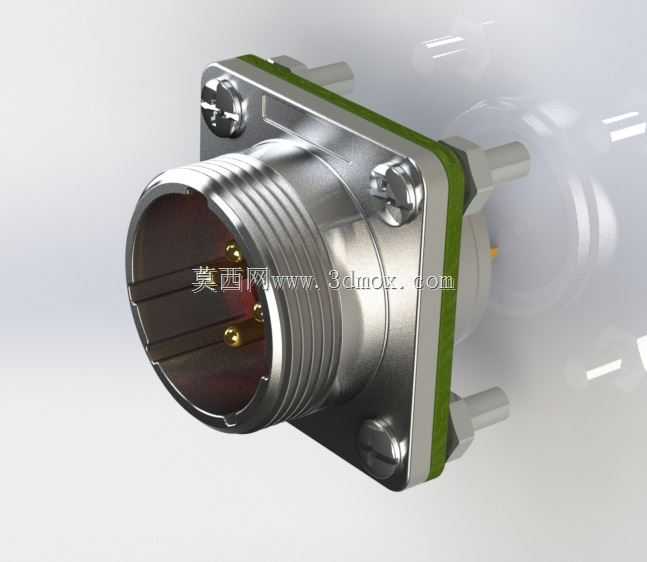

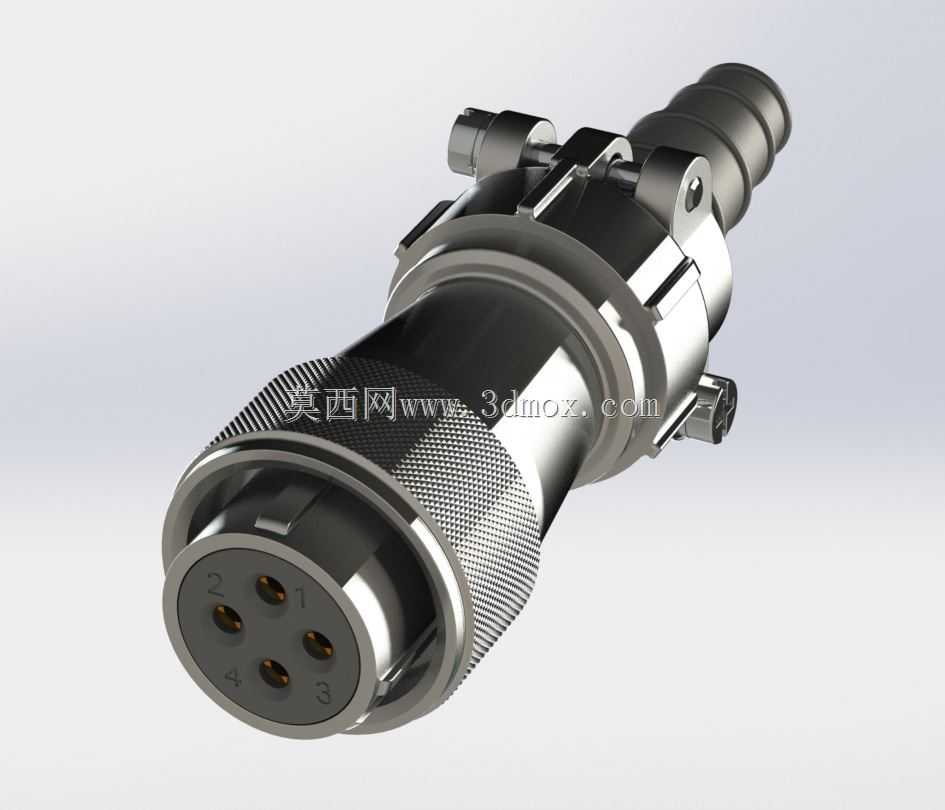

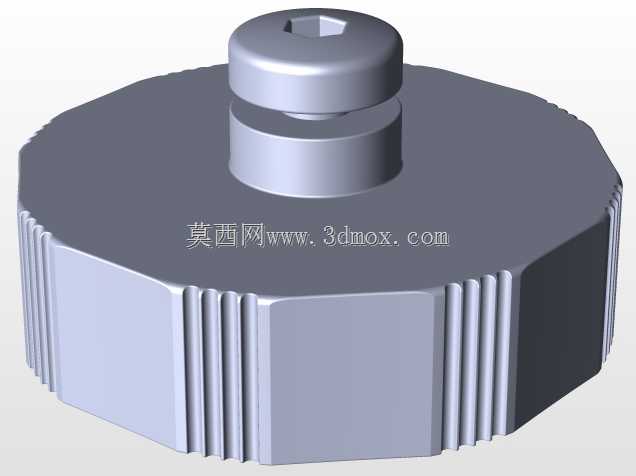

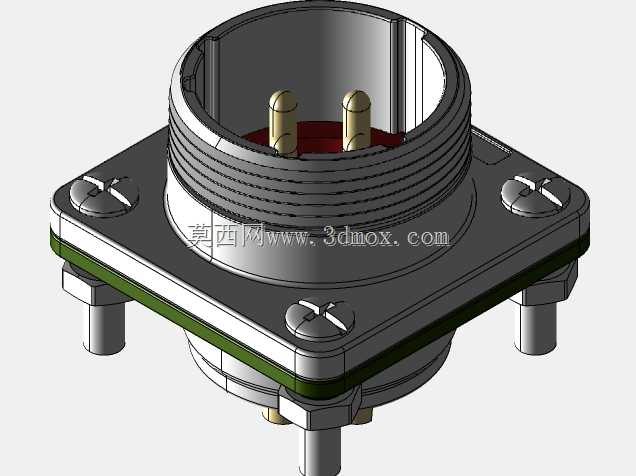

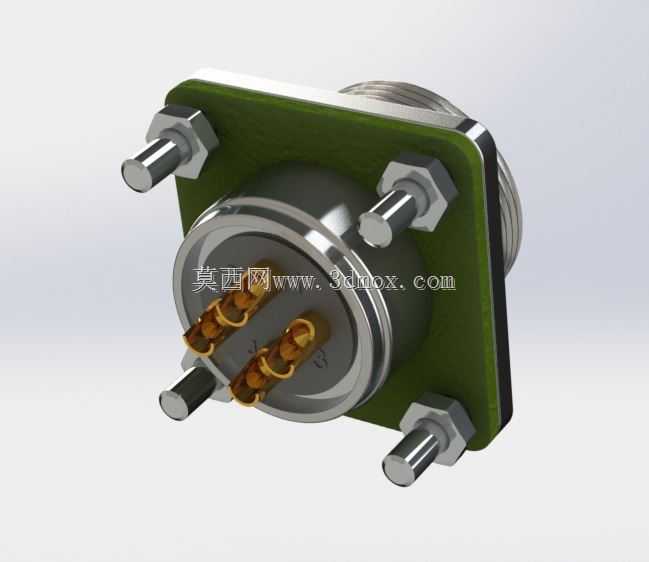

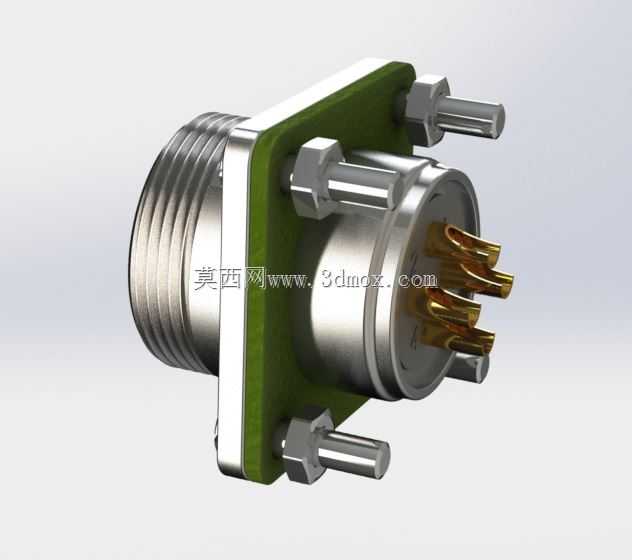

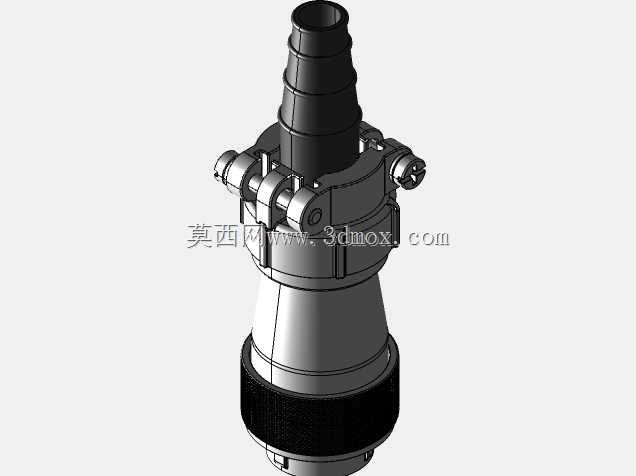

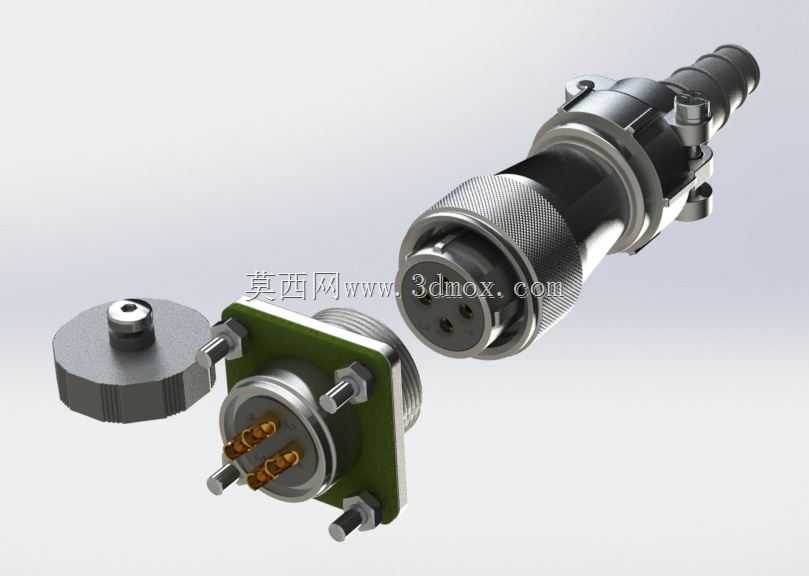

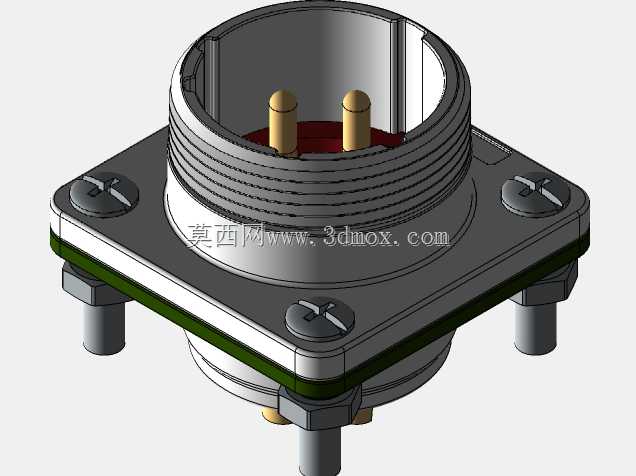

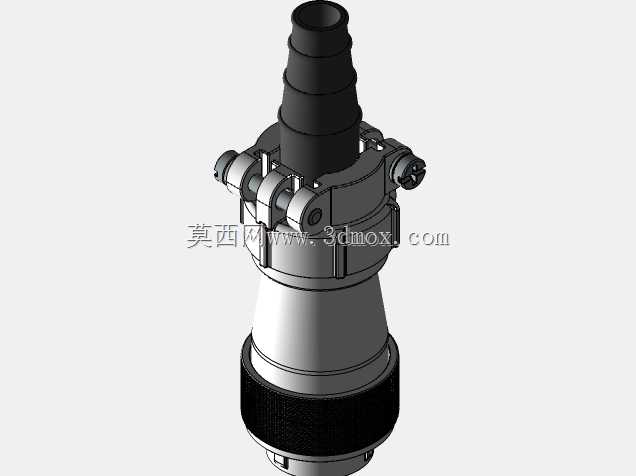

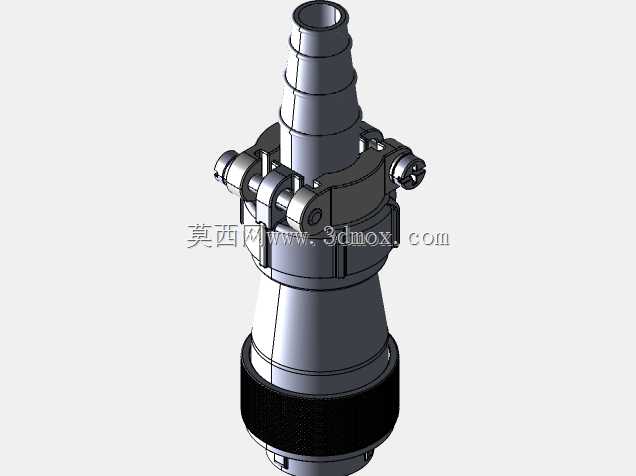

这款IP65防护等级的主轴连接器，主要面向户外作业设备、工业主轴传动系统、露天布设的机电装备等场景设计，可在多粉尘、短时淋水、温差波动较大的工况下实现稳定的电气信号与动力传输，解决常规连接器在恶劣户外环境下易进灰进水、接触不良、连接松脱的痛点，常见于工程机械主轴信号传输、户外机床动力接线、露天自动化设备线路对接等场景，为设备的动力与信号通路提供可靠的物理连接防护。产品采用插头与法兰插座分体式结构，插头端预留了适配波纹防护套管的尾部接口，可直接与设备端的线缆防护套衔接，避免线缆弯折处出现破损进液的问题；连接部位采用旋合式锁紧结构，外圈设计了滚花防滑握持面，操作人员无需额外工具即可完成插拔锁紧操作，旋合到位后可实现IP65级别的密封防护，有效阻挡粉尘侵入与低压水柱喷射的影响。插座端采用方形法兰安装结构，法兰四角预留了固定安装孔，可直接通过螺栓固定在设备壳体的安装面上，法兰与设备接触面可加装密封垫进一步提升整体防护性能；插座内部插针采用镀金接触件，降低接触电阻提升信号传输稳定性，插针与绝缘基座之间采用密封灌封处理，杜绝液体从插针缝隙渗入设备内部。设计过程中充分考虑了现场安装的操作便利性，插头与插座的对接部位设置了防呆定位结构，避免操作人员误插导致插针弯折损坏；配套的防护帽可在插头未对接时旋合在插座端，对闲置状态下的插座插针进行防护，避免外露插针落灰、磕碰受损。外形尺寸方面，插头主体直径适配常规工业主轴的线缆布设空间，法兰安装孔距符合通用工业连接器的安装尺寸规范，可直接替换同规格的常规连接器，无需对设备原有安装面进行二次加工；插头尾部的套管接口可适配不同线径的防护套管，满足不同规格线缆的布设需求，安装边界预留了足够的扳手操作空间，在设备密集排布的狭小安装空间内也可顺利完成拆装维护操作。整体结构兼顾了防护性能、操作便利性与安装通用性，所有金属部件均采用防锈耐腐蚀材质处理，可在潮湿、盐雾等恶劣环境下长期使用，连接锁紧结构可承受一定程度的振动与拉扯，避免设备运行过程中出现连接松脱断电的问题，为户外工况下的主轴设备提供稳定可靠的线路连接保障。
