带接地夹的焊接连接电缆组件

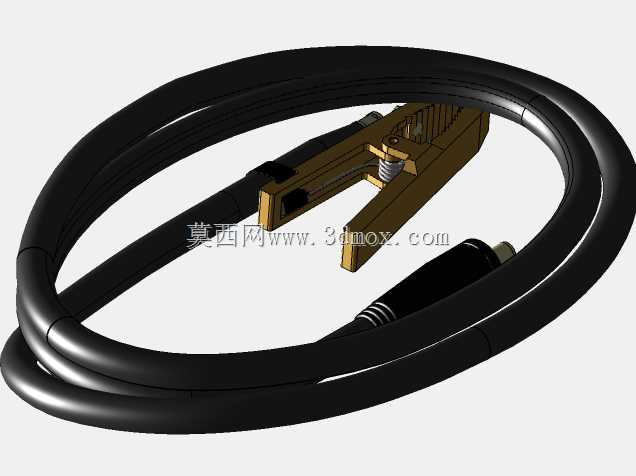

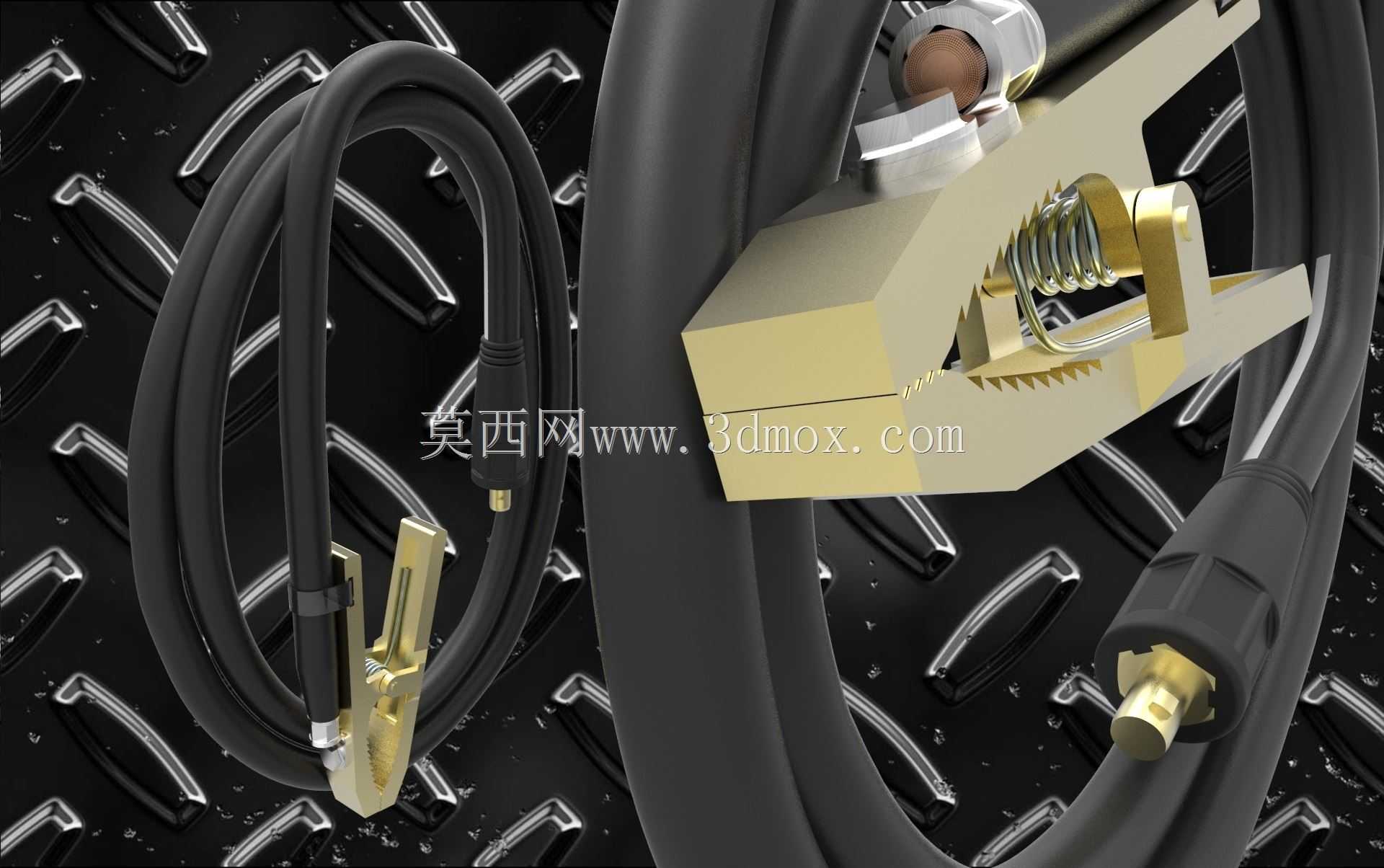

这款带接地夹的焊接电缆组件，是电弧焊接作业场景中不可或缺的导电配套部件，广泛应用于手工电弧焊、气体保护焊、氩弧焊等各类常规焊接作业场景，在钢结构加工、五金制品焊接、设备维修装配、金属构件现场施工等领域都承担着关键的电流传导作用，是焊接回路中连接焊接电源输出端与待焊工件的核心通路部件。整套组件由柔性焊接专用电缆、弹簧压紧式接地夹、Dinse型1/2规格快速连接插头三个核心部分构成，设计过程中充分考虑了焊接作业的实际工况需求，从导电性能、操作便捷性、耐用性多个维度做了针对性的结构优化。接地夹部分采用高导电铜合金作为主体基材，钳口位置加工有细密锯齿咬合结构，配合内置的圆柱螺旋压紧弹簧，能够在夹持工件时提供稳定持续的压紧力，既可以保证钳口与待焊金属工件表面的充分贴合，降低接触电阻避免焊接过程中出现打火、发热异常的问题，锯齿结构也能在一定程度上刺破工件表面的氧化层、锈迹或油污涂层，进一步提升导电接触的可靠性，夹体的杠杆式开合结构符合人手操作施力习惯，单手握持即可完成夹持与松脱操作，在频繁转场、更换接地点位的作业场景下能够有效降低操作负担。电缆部分选用焊接作业专用的多股细铜丝绞合橡套软电缆，外层绝缘护套采用耐磨损、抗高温飞溅、耐弯折的橡胶材质，能够适配焊接现场拖拽、踩踏、接触高温焊渣的恶劣使用环境，多股绞合的内芯结构既保证了大电流传导的载流能力，也让电缆具备优异的弯折柔韧性，在作业过程中可以随操作人员的移动灵活调整走线位置，不会因为反复弯折出现线芯断裂的问题。端部的Dinse型1/2快速连接插头采用标准接口尺寸设计，能够与市面上绝大多数主流规格的焊接电源输出端、焊钳连接端实现快速插拔适配，插头的接触插针采用铜质镀锡处理，既保证导电接触的紧密性，也能避免长期使用后接触面氧化导致的接触不良问题。整套组件的结构尺寸充分考虑了现场作业的操作边界，接地夹的开合行程可以适配从薄金属板到厚型钢构件的不同夹持厚度，电缆的长度预留了足够的作业活动半径，既不会因为线缆过短限制操作人员的活动范围，也不会因为线缆过长造成现场走线杂乱、额外增加线损的问题，各连接部位都做了压接加固与绝缘密封处理，能够避免长期拖拽使用后出现连接部位松脱、线芯外露的安全隐患，整体结构紧凑实用，完全贴合焊接作业的实际使用需求。
