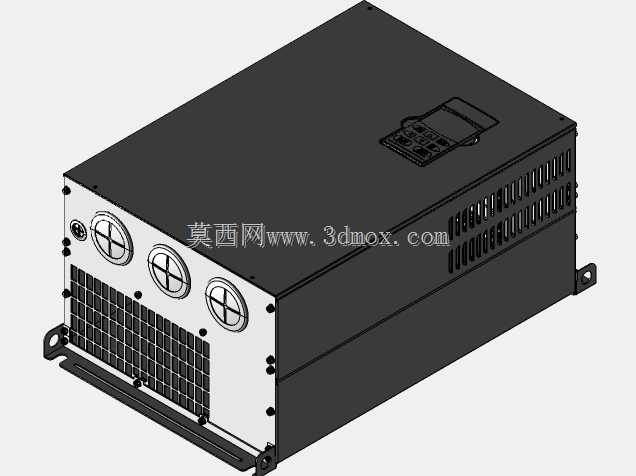

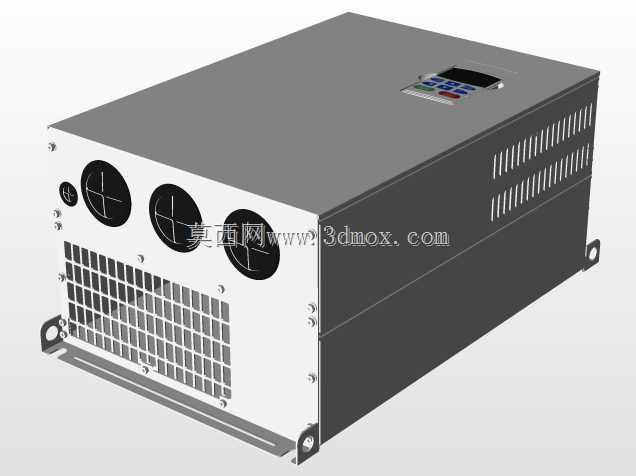

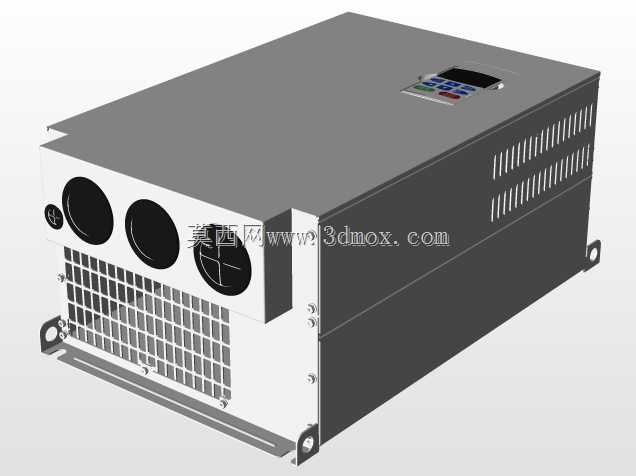

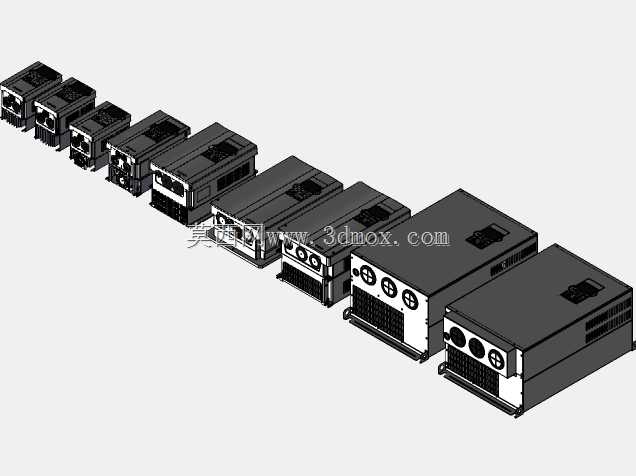

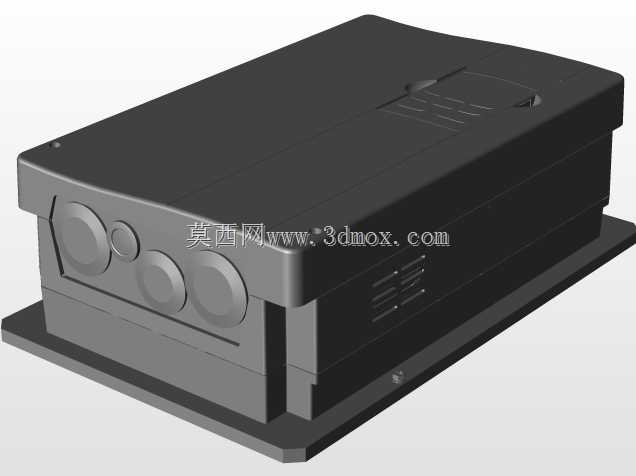

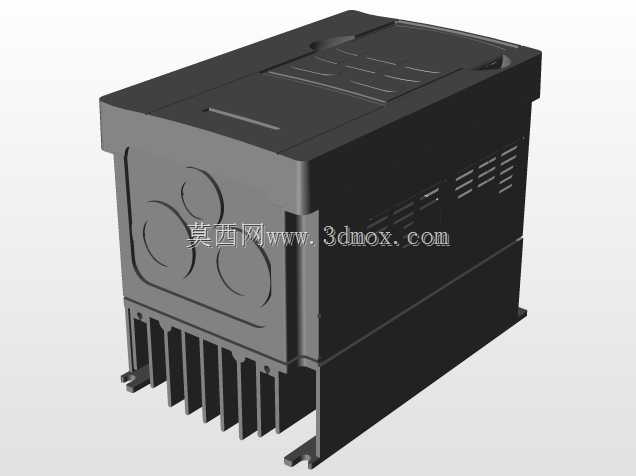

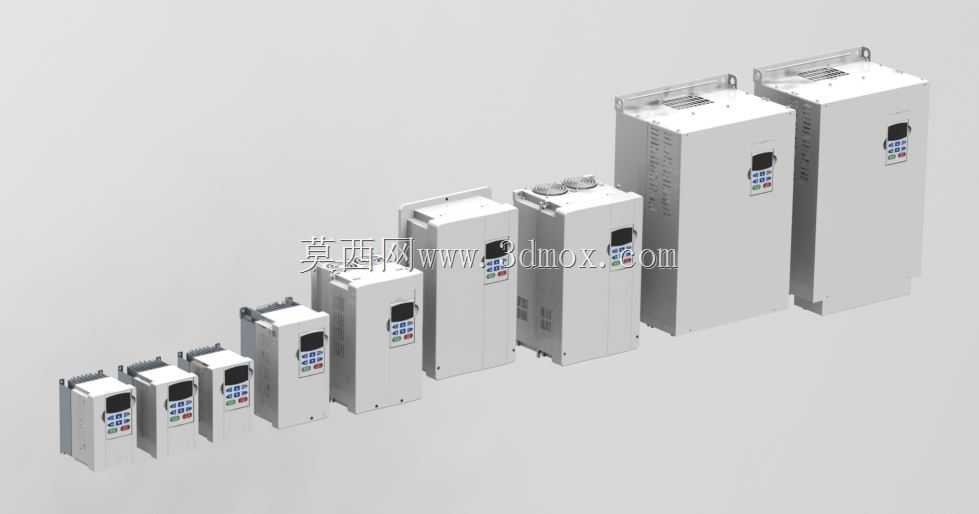

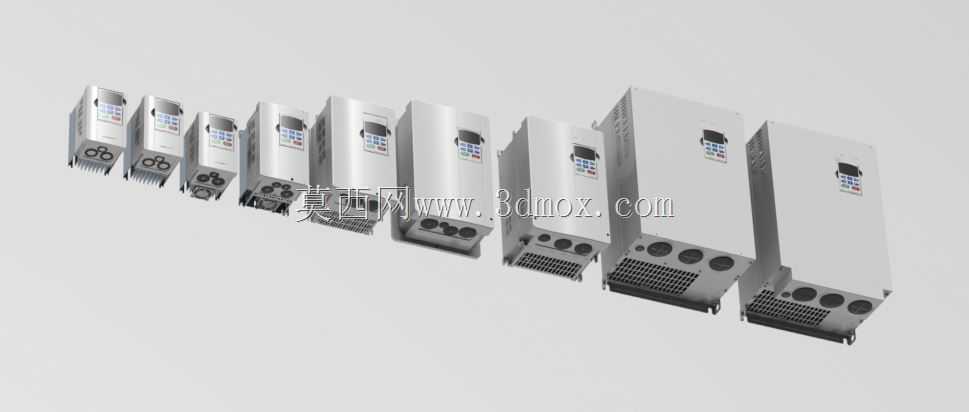

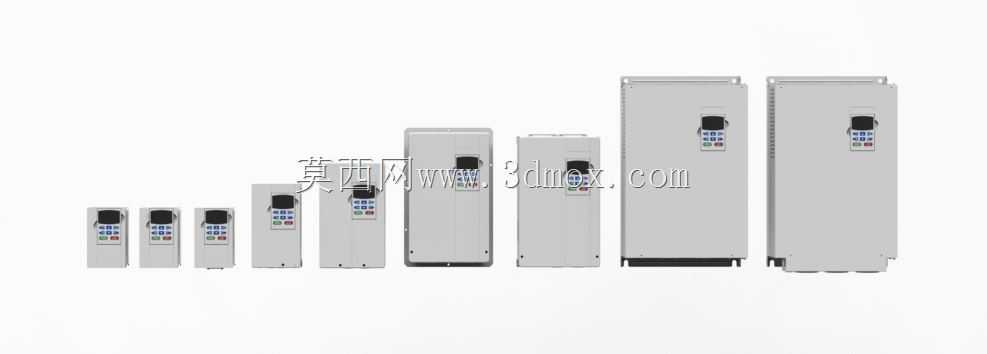

台达VFD-B系列通用变频器外观结构建模

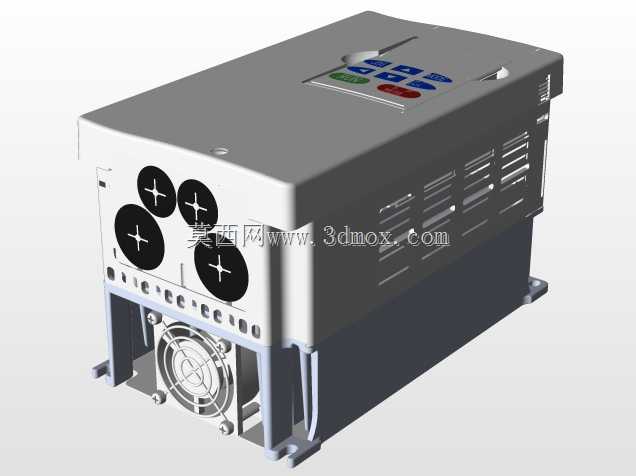

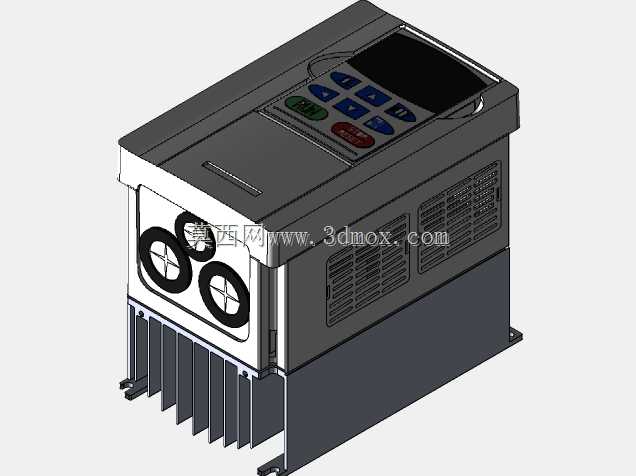

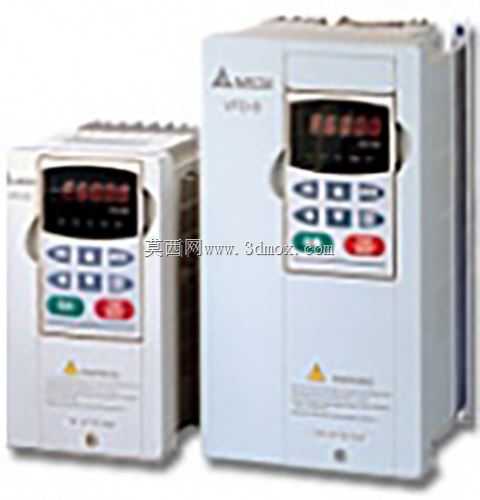

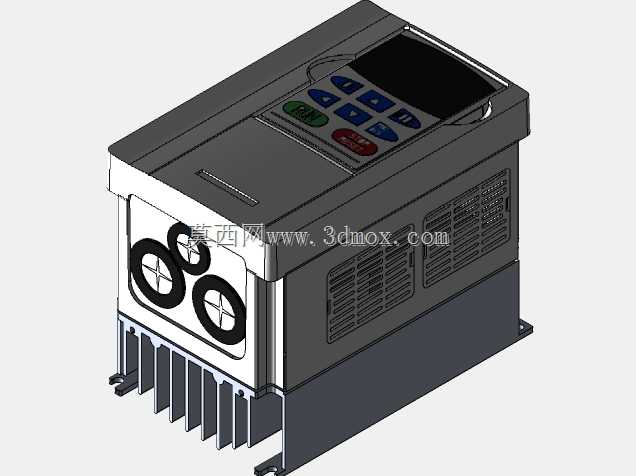

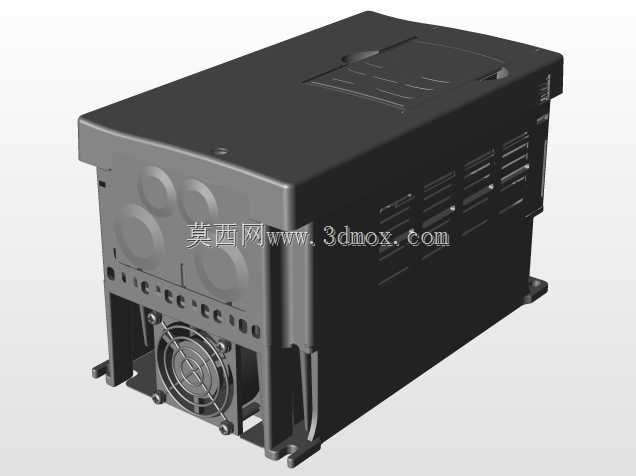

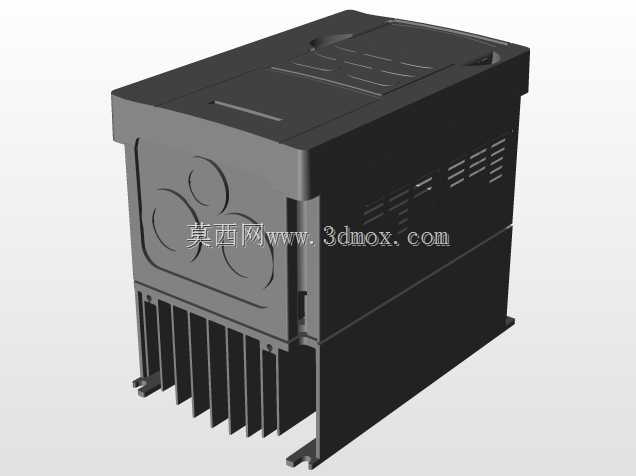

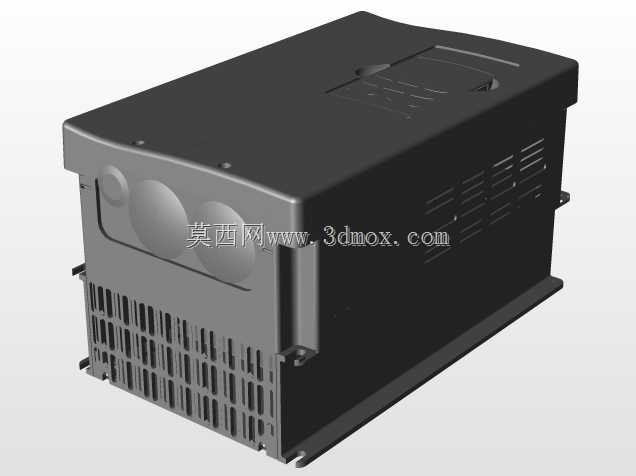

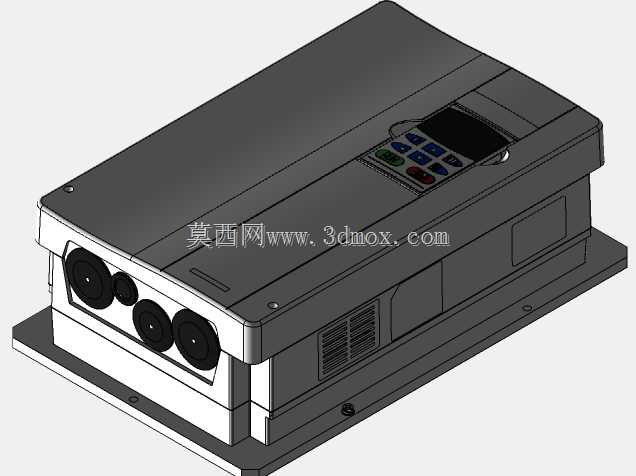

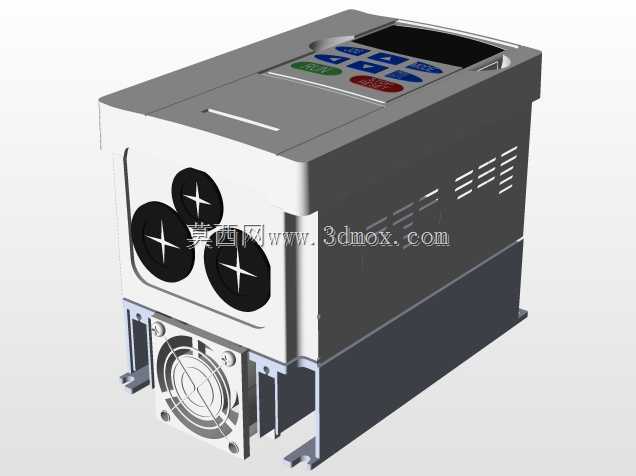

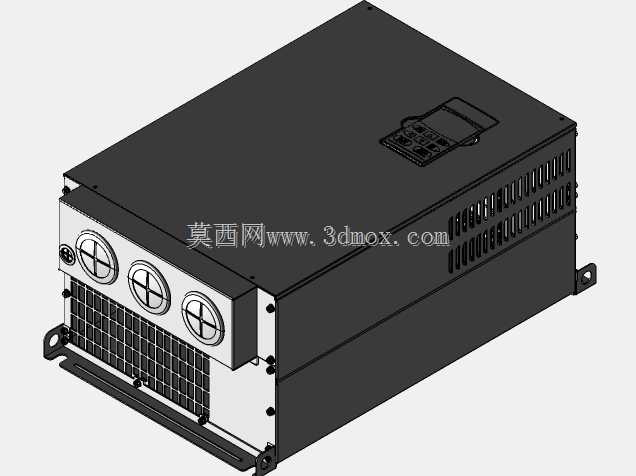

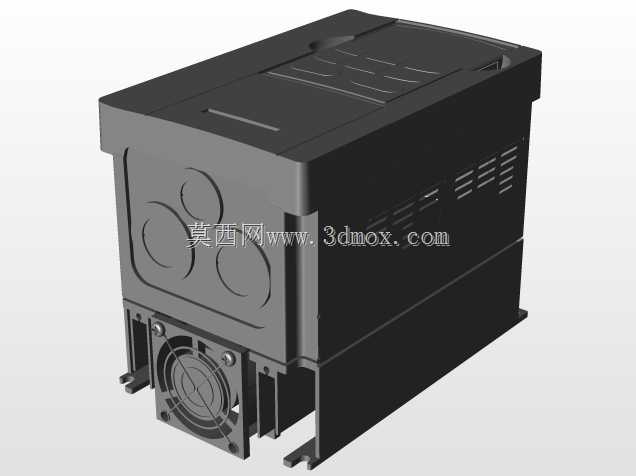

本次建模还原的是工业传动领域常用的低压通用型变频器，这类设备广泛应用在各类需要电机调速的生产场景中，覆盖纺织、机床、输送、风机水泵、食品加工等多个行业，核心作用是通过改变输出电源的频率来调节三相异步电机的运转转速，替代传统的风门、阀门节流调节方式，大幅降低电机空载及变负载运行时的电能损耗，同时实现软启动、过流保护、转矩补偿等功能，减少电机启动时对电网和机械传动结构的冲击。从实际使用场景来看，这类壁挂式变频器常安装在电气柜内部或者设备旁的壁挂支架上，建模时充分考虑了现场安装的边界需求，还原了设备本体的方正壳体结构，正面操作区域的按键布局、数码显示窗口、状态指示灯都按照实物比例还原，壳体侧面的散热筋结构、底部的接线端子区域预留位置、顶部的吊装卡扣结构都做了精准复刻，能够直接用于电气柜布局的干涉检查、设备产线的三维可视化装配演示。设计思路上完全遵循实物的工业设计逻辑，正面操作区做了轻微的内凹处理，避免现场操作时误触按键，操作按键采用不同颜色区分功能：绿色按键对应运行启动、红色按键对应停止复位、蓝色数字按键用于参数设置，显示窗口做了凸起的透明视窗设计，既保护内部数码显示模块，又能让操作人员在不同光线角度下清晰读取参数数值。壳体侧面的散热结构按照实际通风路径设计，对应内部功率模块的安装位置，保证散热风道的走向还原，安装孔位的间距、壳体的整体长宽高尺寸都匹配实物的安装尺寸要求，在做电气柜排布设计时，可以直接调用该模型核对安装空间，预留足够的接线与散热间隙，避免后期装配时出现空间不足、接线干涉的问题。模型同时还原了壳体表面的警示标识、品牌标识区域的位置，能够用于虚拟调试场景的设备展示，让操作人员在虚拟环境中就能熟悉设备的操作面板布局，提前熟悉参数调整的按键位置，缩短现场设备调试的准备周期。
