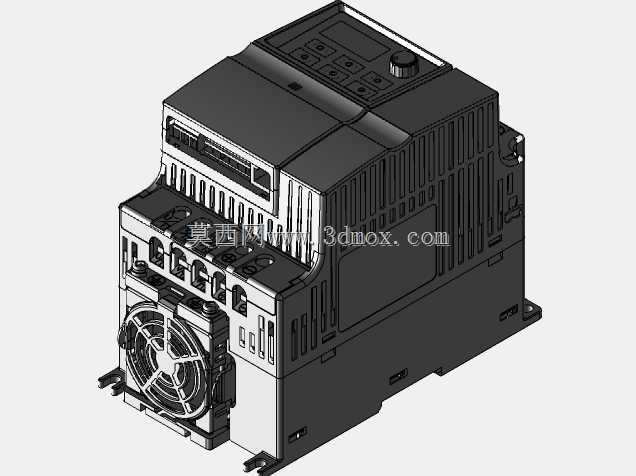

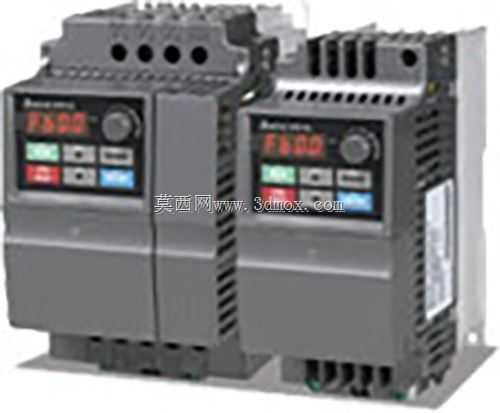

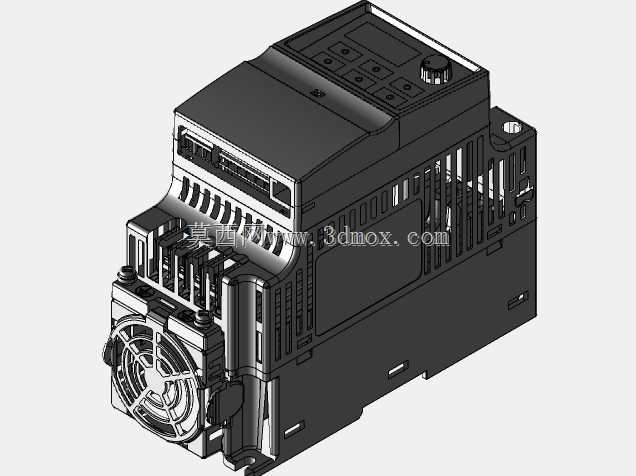

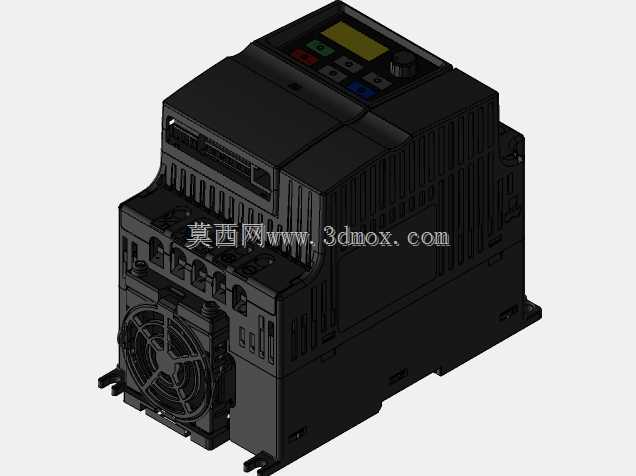

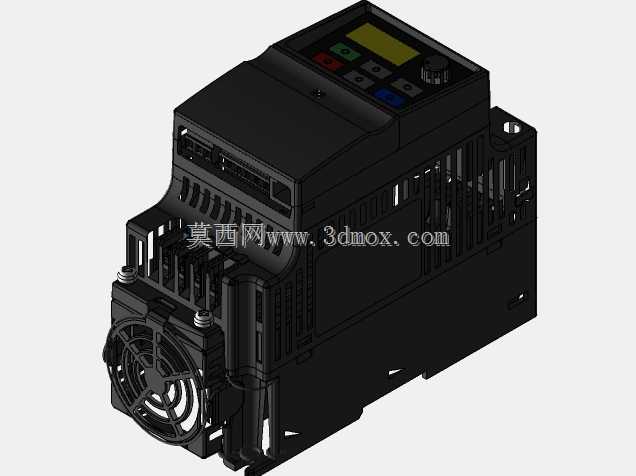

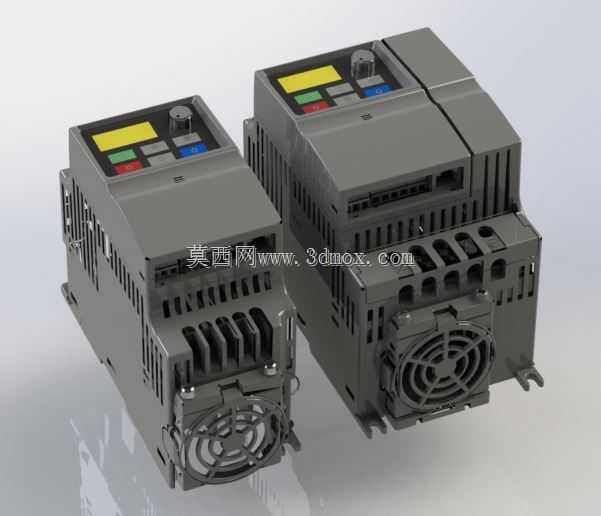

台达VFD-EL系列紧凑型变频器三维建模

这款台达VFD-EL系列变频器的三维模型，完整还原了小型化通用变频器的真实结构与细节，可直接用于低压电气柜布局设计、自动化产线传动方案仿真、设备装配干涉校验等工业场景。在实际工业应用中，该系列变频器主要面向小型输送线、小型风机水泵、简易机床辅机、包装设备单机传动等场景，承担交流异步电机的转速调节、启停控制、过载保护功能，能够根据负载工况动态调整输出频率，替代传统的阀门、挡板节流调节方式，大幅降低小型传动设备的空载能耗，同时提升设备运行的工况适配性。

从产品功能特性来看，该款变频器集成了操作面板、状态指示灯、调节旋钮、主回路接线端子、控制信号接线端、散热风道等核心结构，正面的数显区域可实时输出运行频率、电流、故障代码等信息，操作按键覆盖启停、参数设置、频率微调等常用操作，无需额外外接操作终端即可完成本地调试。机身侧面设计有一体化的散热格栅结构，配合内置散热风道可在壁挂安装时实现自然对流散热，适配小功率传动场景的长时间连续运行需求，无需额外配置强制风冷附件。

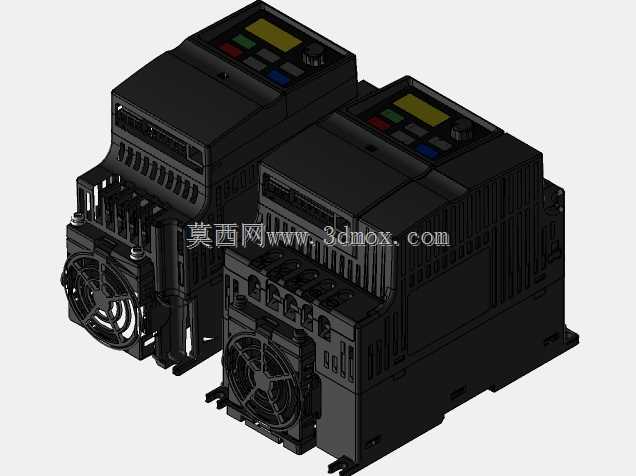

在设计思路上，该款产品采用紧凑化的窄体机身设计，整体造型方正利落，所有操作元件均布置在正面可视区域，接线端子区域预留了充足的接线操作空间，既可以单独壁挂安装，也可以多台并排安装在标准电气柜内，大幅节省电气柜的内部安装空间。模型完整还原了产品的安装固定孔位、机身凸台、接口避让结构，在进行电气柜布局设计时，可直接校验相邻元件的安装间隙、接线弯折半径、散热通道预留尺寸，避免实际装配时出现元件干涉、接线困难、散热不畅等问题。

从安装边界来看，该款变频器为壁挂式安装结构，底部预留了标准导轨安装卡扣与螺丝固定孔位，可兼容35mm标准DIN导轨安装与螺丝直接固定两种方式，机身侧面与背面的散热结构预留了足够的安全间隙，多台并排安装时无需额外预留过大的侧向间距，能够帮助设计人员在有限的柜内空间内完成多回路传动元件的合理排布，同时模型还原了机身所有的外部凸起结构，包括旋钮突出高度、接线端子外伸长度、面板卡扣凸起尺寸，可精准模拟实际安装后的空间占用情况，为电气成套设计、设备改造升级提供精准的三维参照。
