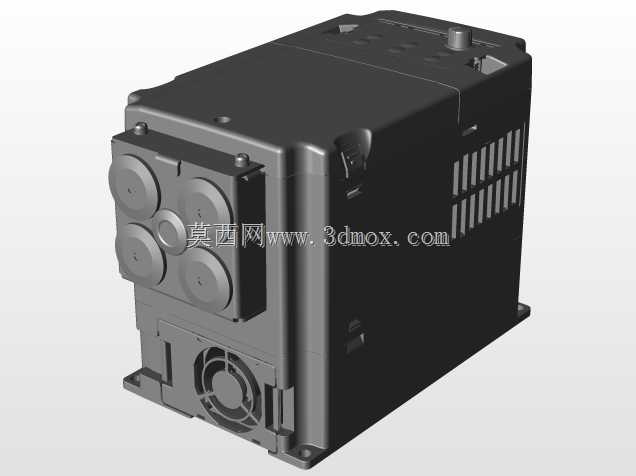

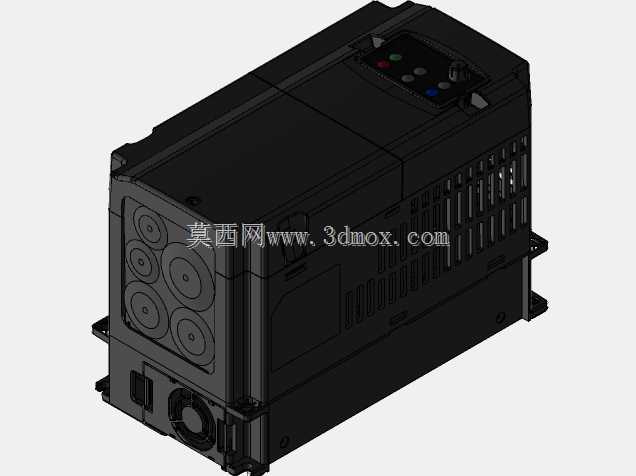

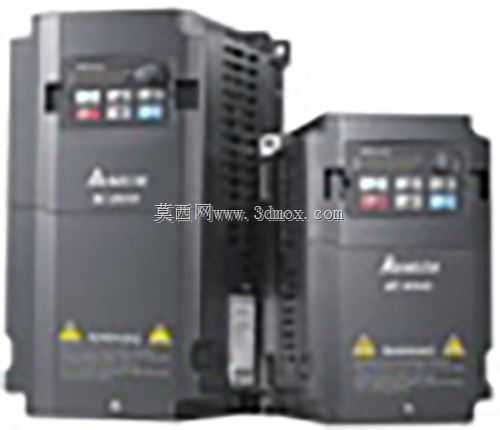

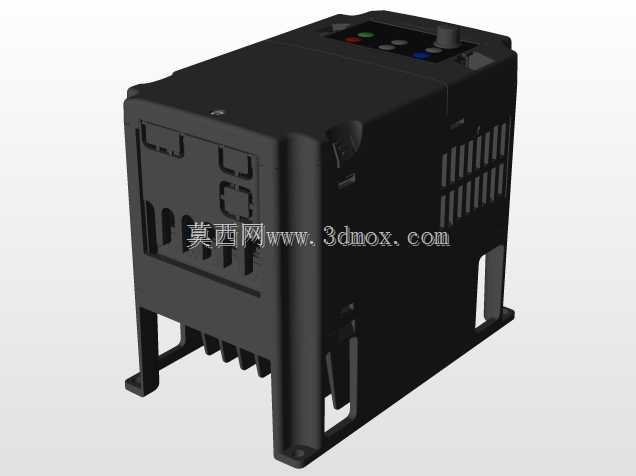

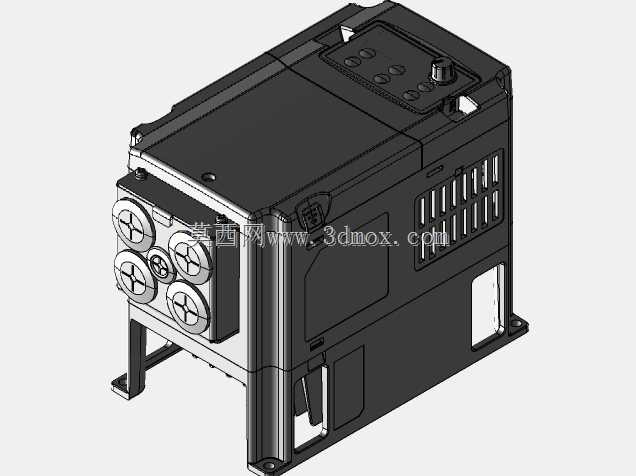

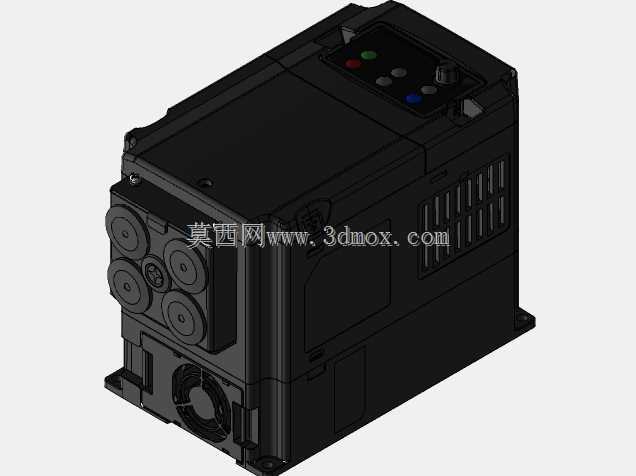

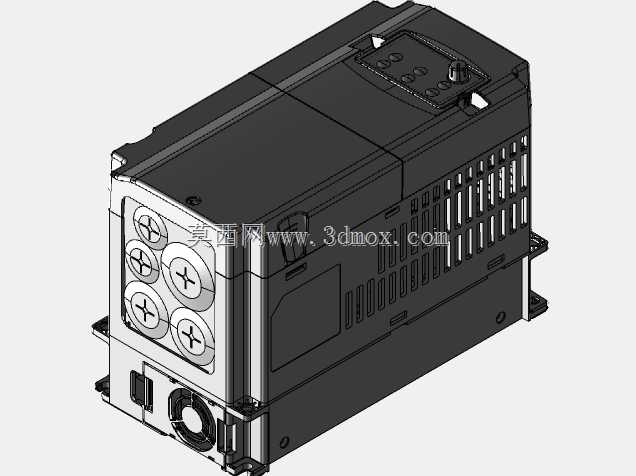

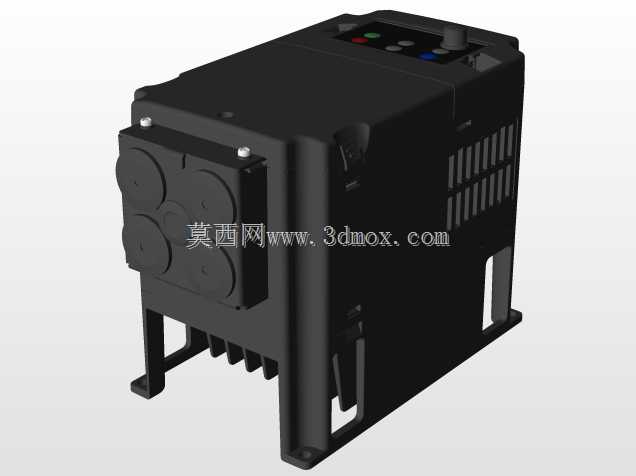

台达VFD-C200系列变频器三维结构模型

这款台达VFD-C200系列变频器的三维结构模型，完整还原了小型化矢量控制变频器的真实产品形态，可直接用于工业自动化产线的电气布局设计、控制柜三维排布仿真、设备装配干涉校验等实际工程场景。在各类轻工制造、输送设备、小型机床、风机水泵类负载的传动控制场景中，这类变频器是实现电机转速调节、转矩精准控制、能耗优化的核心工控部件，能够替代传统的机械调速结构，大幅降低设备运行能耗，提升传动系统的控制精度与运行稳定性。

从产品功能特性来看，该系列变频器主打小型化高性能矢量控制，支持无感矢量控制模式，可在低速段输出充足转矩，适配多种异步电机的驱动需求，同时内置基础的PID调节、多段速控制、故障保护等功能，能够满足绝大多数通用工业场景的传动控制需求，紧凑的机身设计也让它特别适合安装空间受限的小型设备、分布式控制站点中使用。

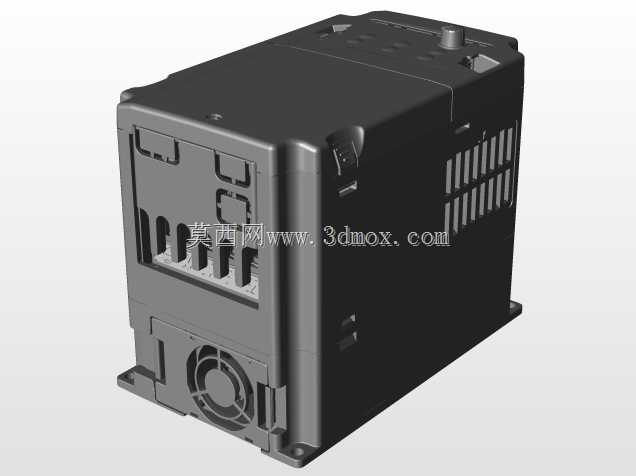

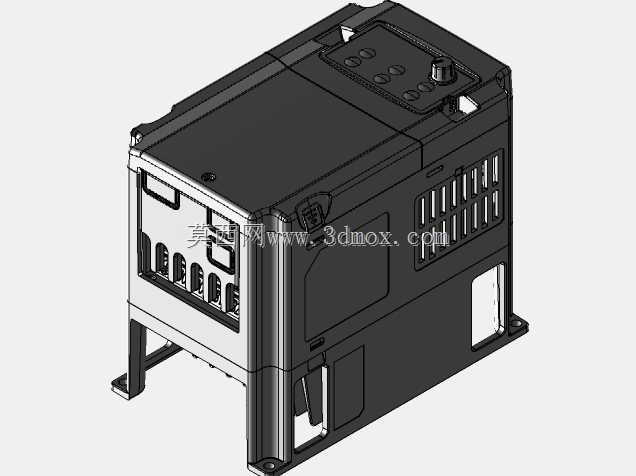

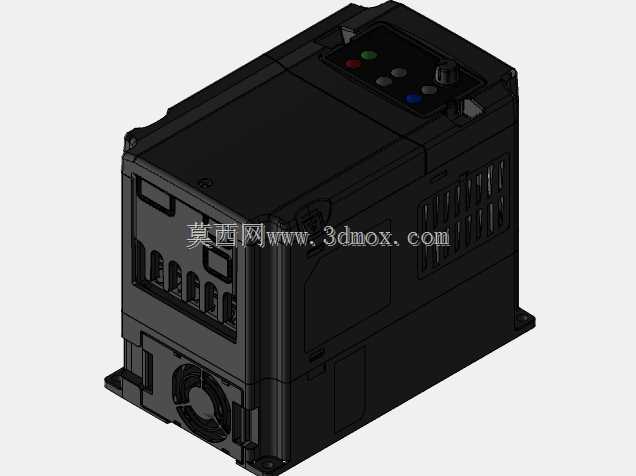

在设计思路上，该模型完整还原了产品的结构细节：机身采用高强度工程塑料外壳搭配内置金属散热结构，正面集成了状态显示屏与操作按键区，可直接完成参数设置、运行状态查看、故障复位等操作；机身侧面预留了标准的安装固定孔位，底部规划了动力线、控制线的接线端子区域，同时侧面设计了贯通式散热风道，配合内置散热片可实现运行过程中的自然风冷散热，保障长时间满载运行的可靠性。

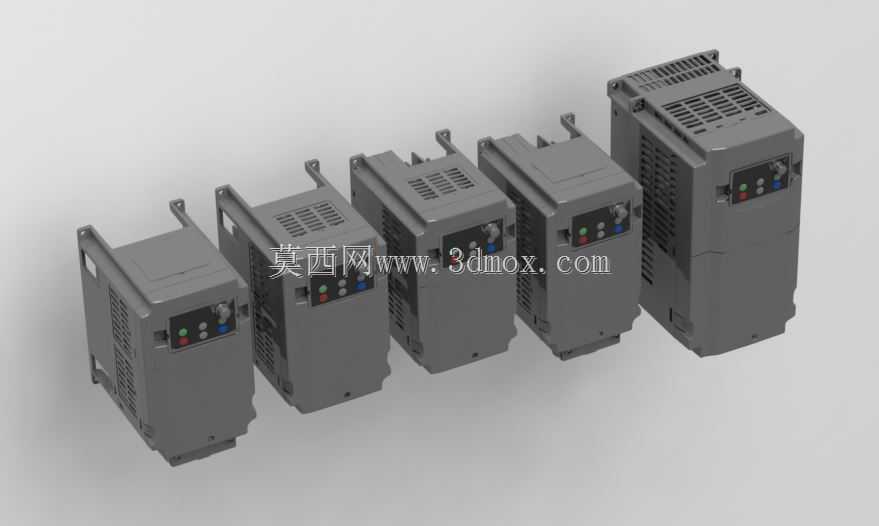

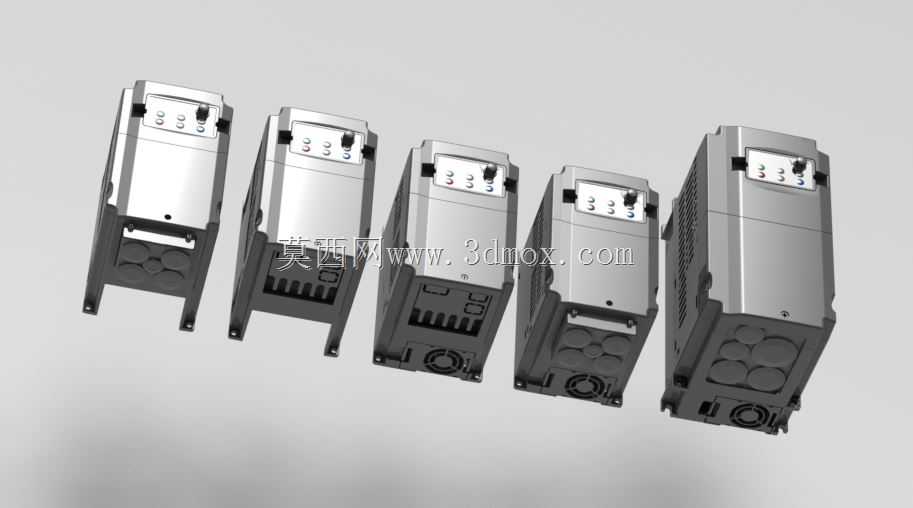

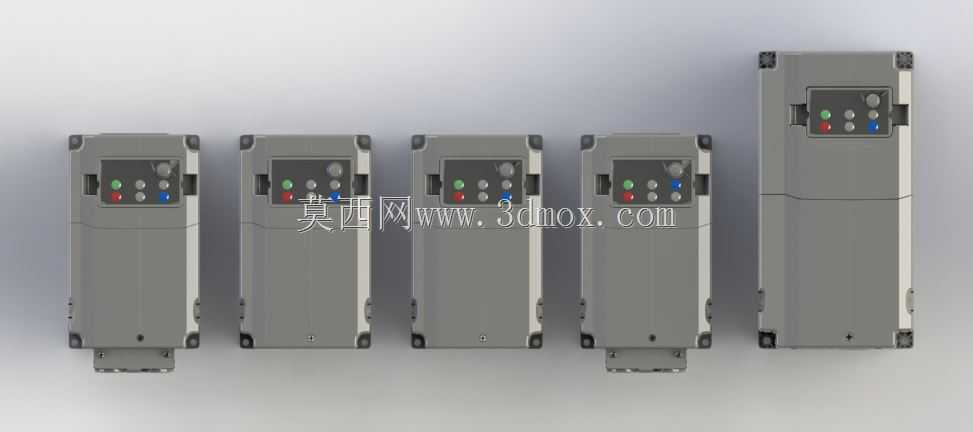

从外形尺寸与安装边界来看，该系列变频器采用紧凑型壁挂式安装结构，不同功率等级的机身宽度、高度、深度都有标准化的尺寸规范，模型精准还原了安装孔的孔距、接线区域的操作空间、机身与周边柜体、其他电气部件的安全间距要求，在进行电气柜三维布局设计时，可直接调用该模型完成排布，提前校验安装过程中是否存在结构干涉，接线操作是否预留足够的操作空间，散热风道是否被其他部件遮挡，有效减少现场安装调试阶段的设计变更问题，提升电气设计的落地效率。模型同时还原了产品表面的标识布局、警示标识位置、接口的形态细节，能够让三维设计方案的展示效果更贴近真实工程状态，也可用于工控产品的教学演示、方案展示等场景。
