台达CH2000系列重载型变频器产品结构设计

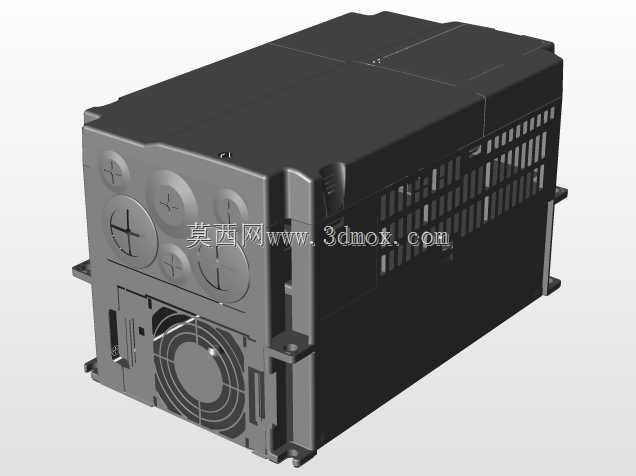

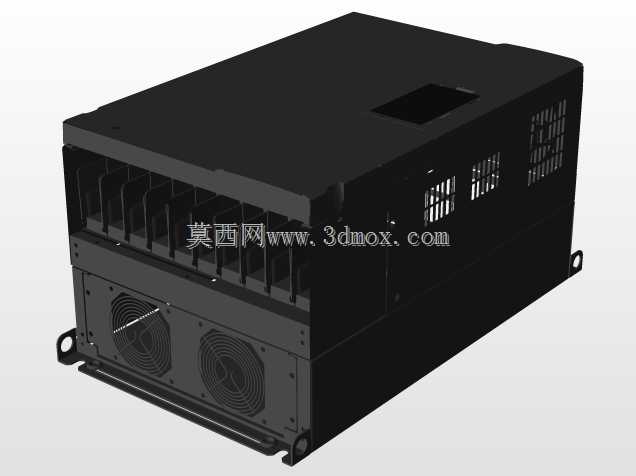

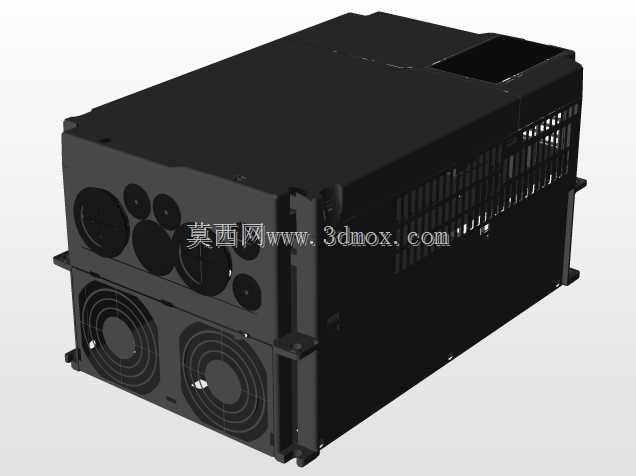

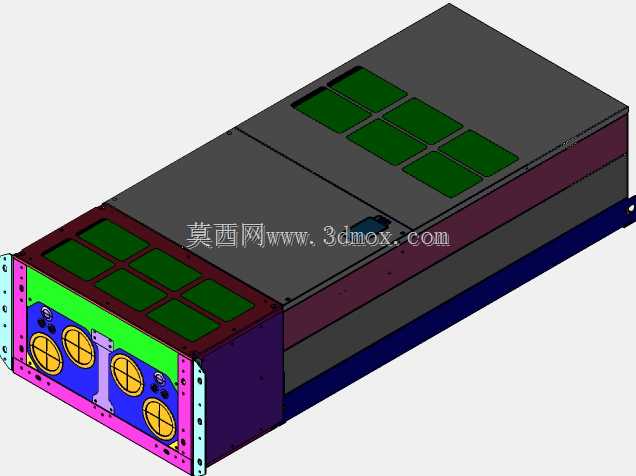

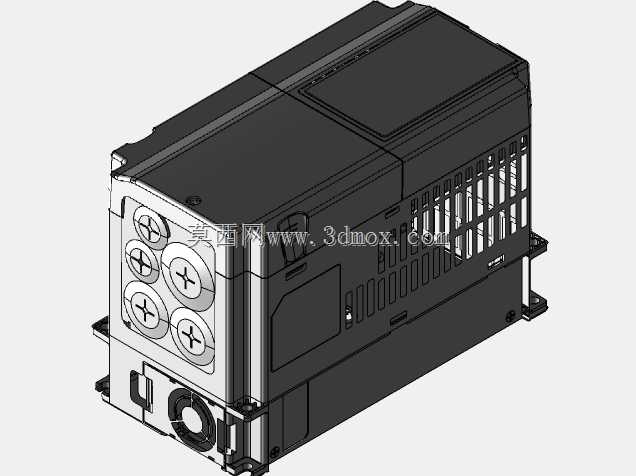

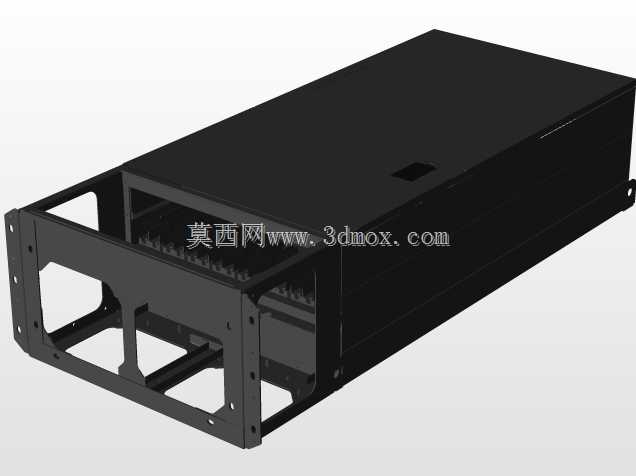

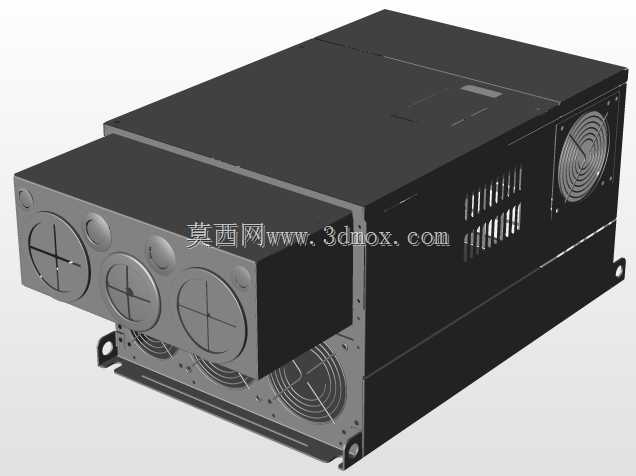

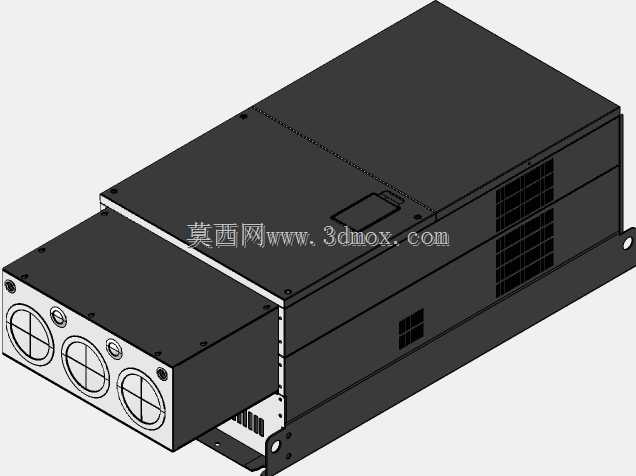

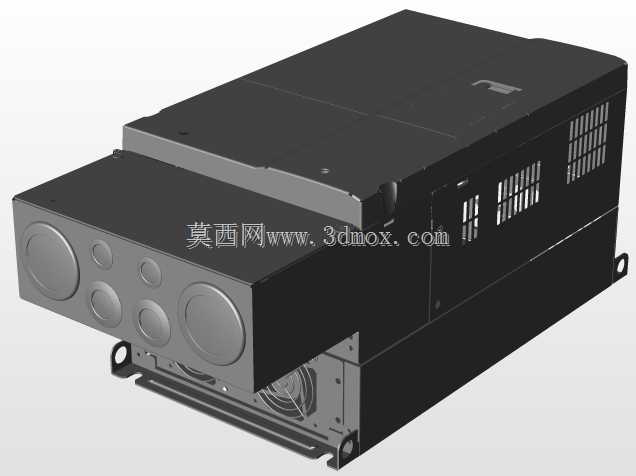

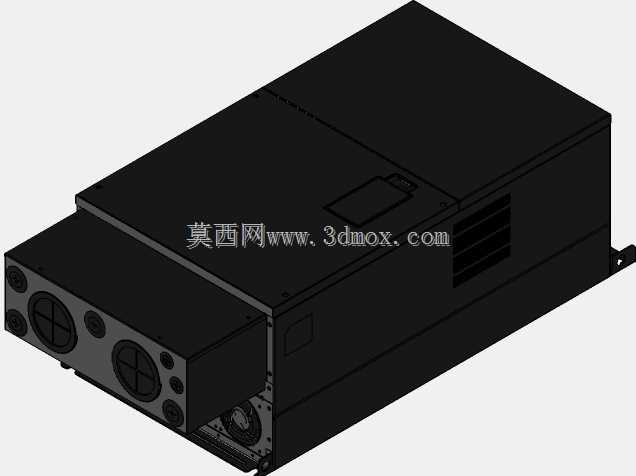

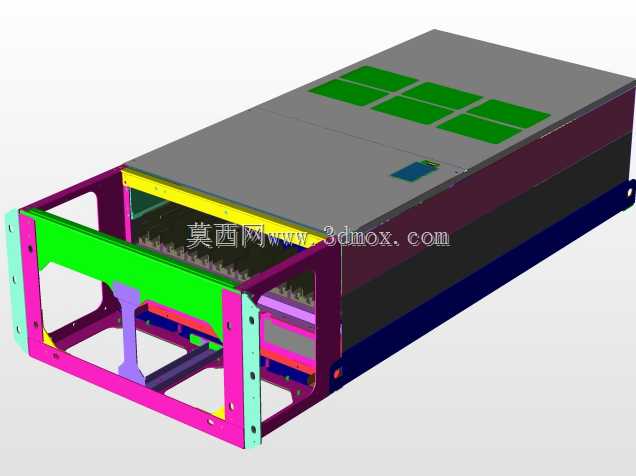

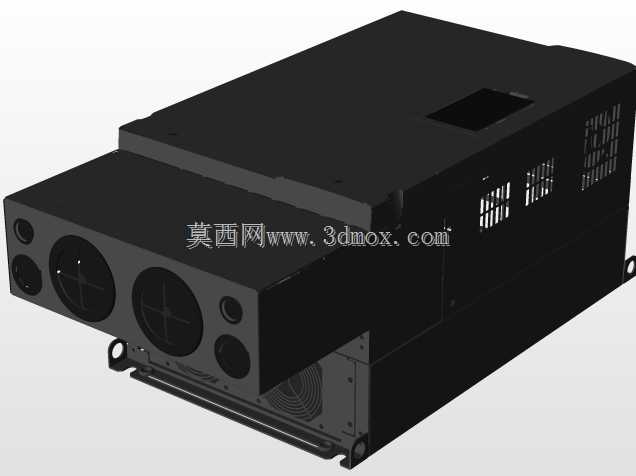

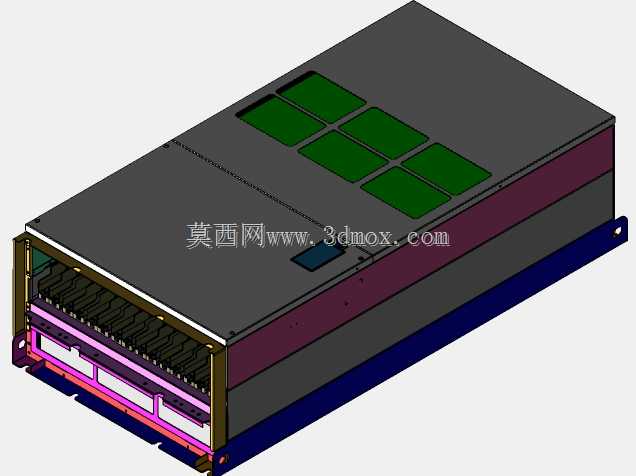

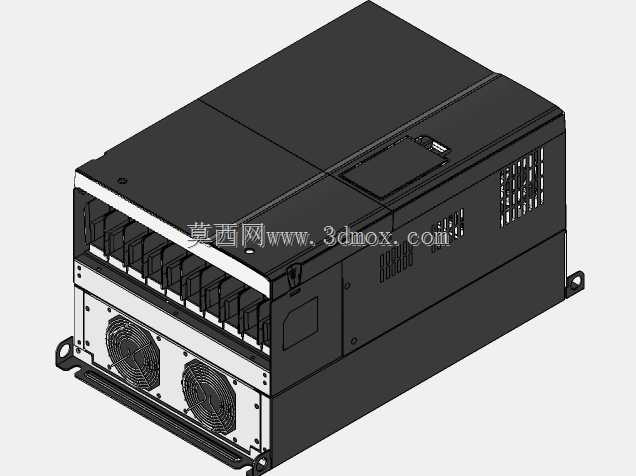

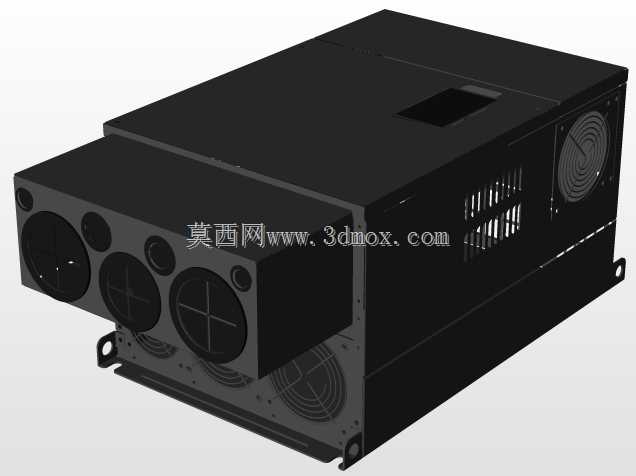

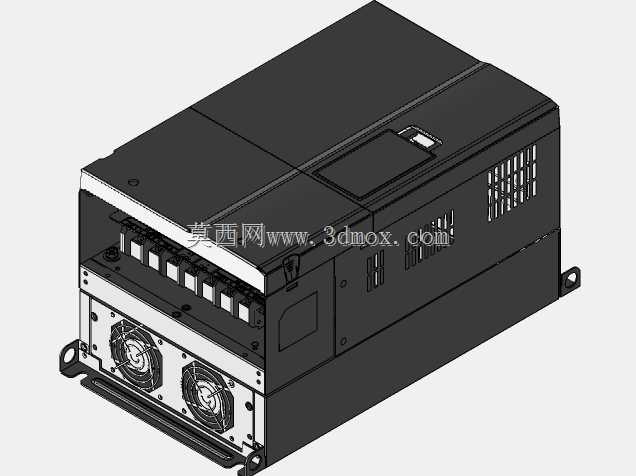

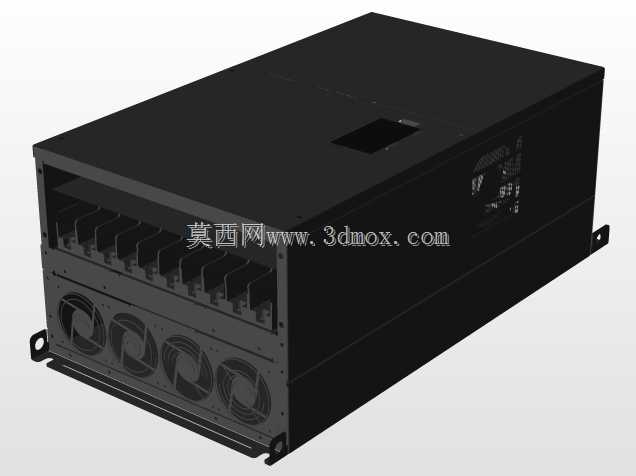

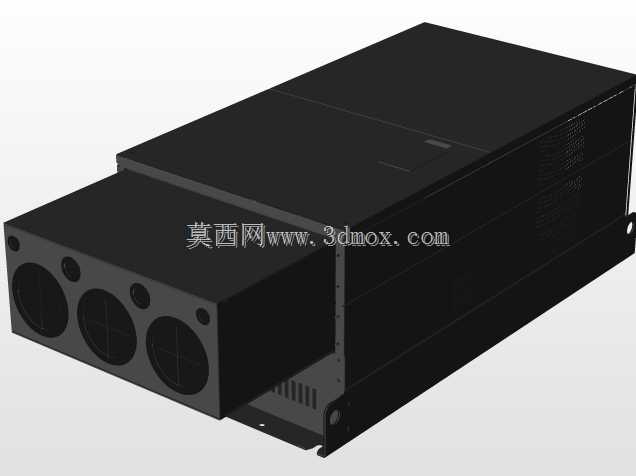

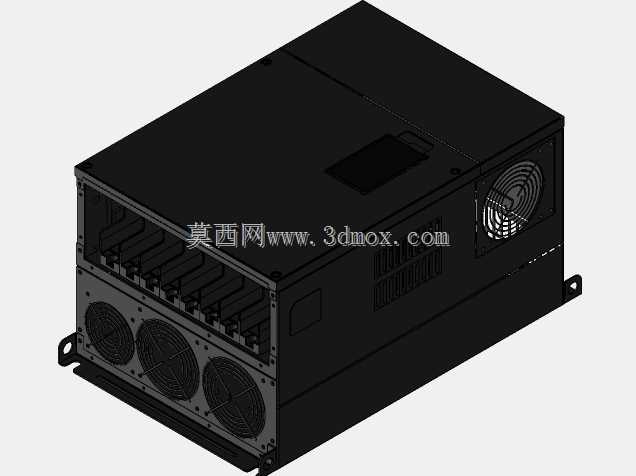

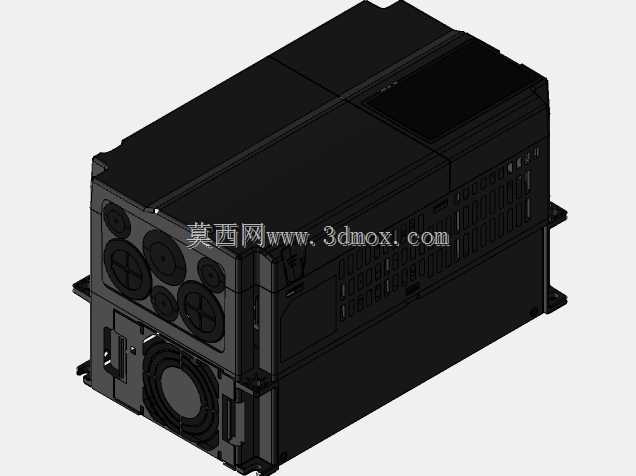

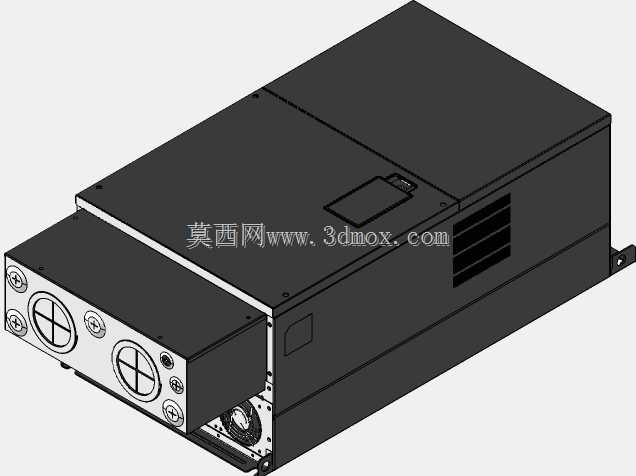

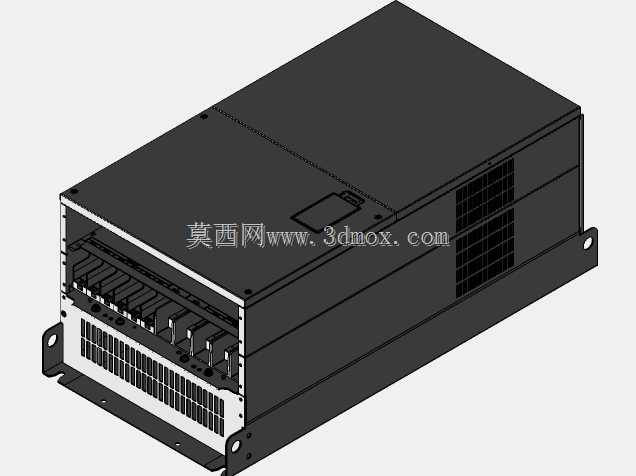

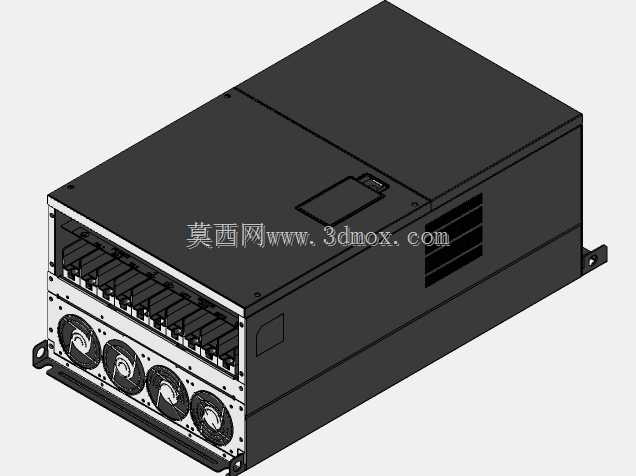

本次呈现的台达CH2000系列变频器三维结构，面向工业重载传动场景打造，可广泛适配矿山输送设备、大型风机水泵、起重提升机械、金属加工机床等需要高转矩输出的工业工况，作为工业电气传动系统的核心控制部件，它承担着交流异步电机、永磁同步电机的转速调节、转矩管控、运行保护等核心功能，能够根据生产负载的实时变化动态调整输出电能参数，在保障设备稳定运行的同时大幅降低空载、轻载状态下的电能损耗，是工业节能改造、自动化产线升级中不可或缺的核心电气设备。从产品功能特性来看，该系列变频器覆盖多功率段设计，从中小功率的单机传动设备到大功率的多机联动产线都能找到适配规格，内置过载保护、过压欠压补偿、转矩动态提升、故障自诊断等实用功能，可应对工业现场电压波动、负载突变、高温高湿等复杂运行环境，部分高功率机型还支持多泵联动、张力控制、位置同步等进阶功能，可满足不同行业的定制化传动需求。在设计思路上，该系列变频器采用模块化结构布局，将功率单元、控制单元、散热单元、接线单元做独立分区设计，既保障了强电与弱电回路的电磁隔离，降低信号干扰风险，也方便后期运维时的模块更换与故障排查；外壳采用高强度冷轧钢板材质做一体化折弯成型，表面做防静电喷塑处理，兼顾结构强度与电气绝缘性能，正面操作区域采用嵌入式人机交互面板，按键与显示区域做下沉式防护设计，避免现场作业误碰导致参数改动，同时面板支持外引安装，可适配电气柜柜门的远程操作需求。从外形尺寸与安装边界来看，不同功率段的机型采用差异化的外形结构设计，小功率机型采用紧凑式窄体结构，可并排安装节省电气柜内部空间，安装时预留足够的上下散热通风间距即可；大功率机型采用独立风道结构设计，底部进风顶部出风的散热路径可将功率元件产生的热量快速排出，安装时需避开其他发热元件的热风区域，同时预留接线、维护的操作空间，柜体安装孔位采用标准化间距设计，适配行业通用的电气柜安装梁尺寸，接线端子区域做分层排布，强电动力端子与弱电信号端子分区域设置，接线时可避免线缆交叉干扰，接地端子采用大尺寸铜质连接点，保障设备运行时的可靠接地，降低电磁干扰与漏电风险。
