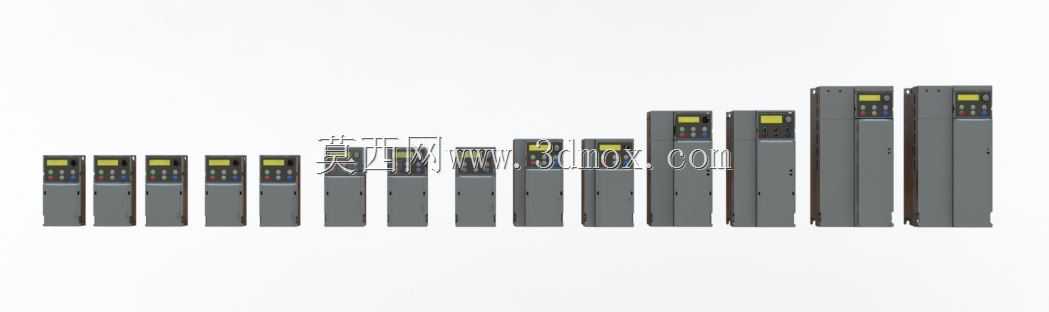

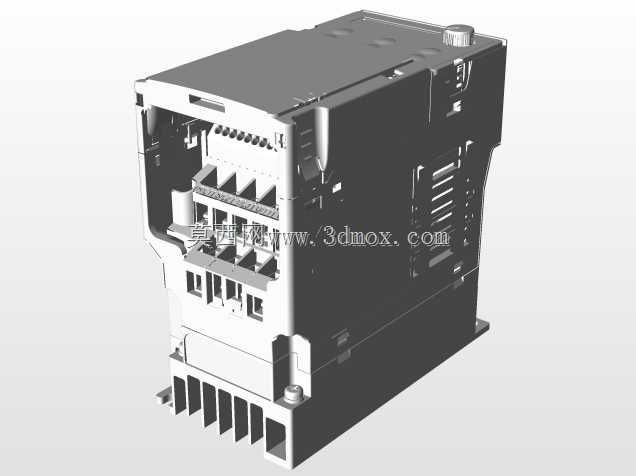

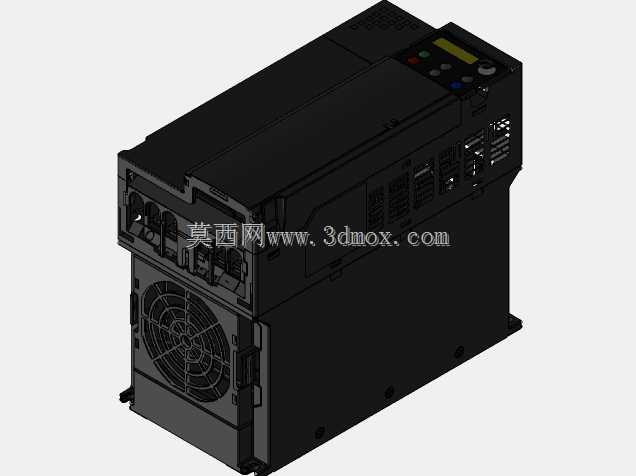

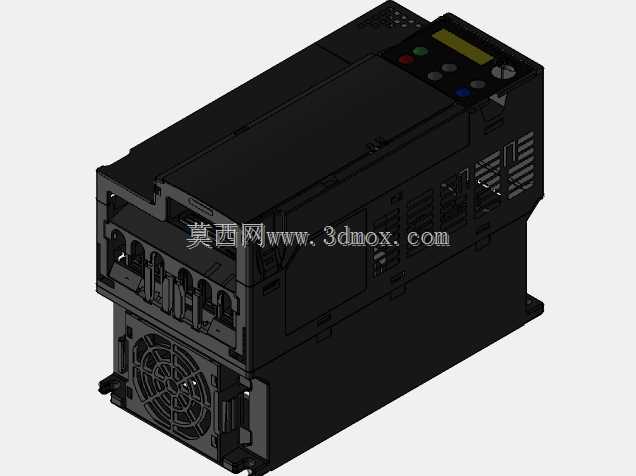

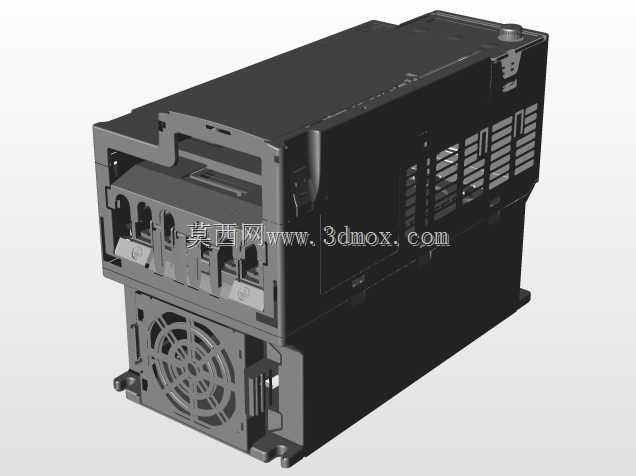

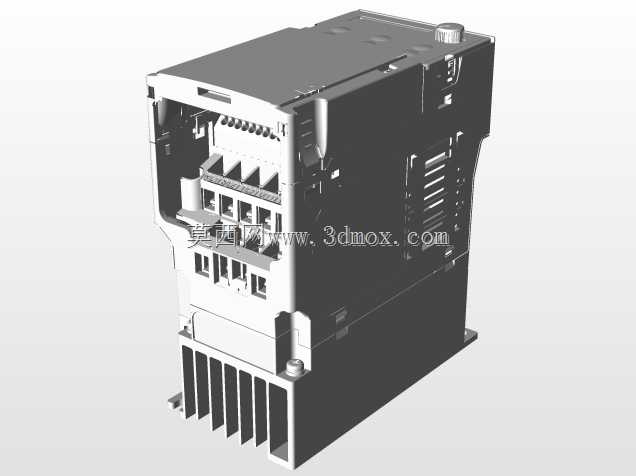

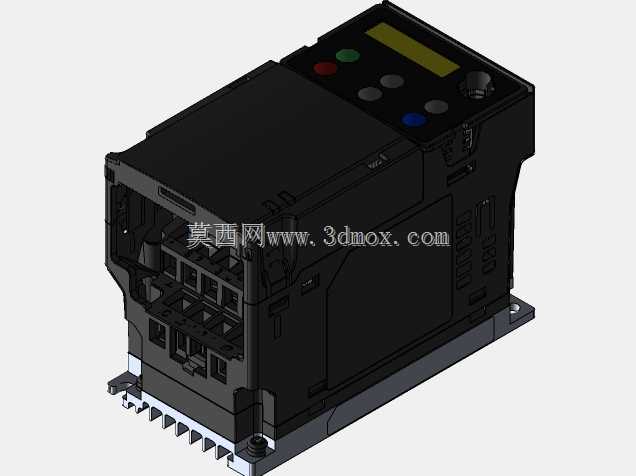

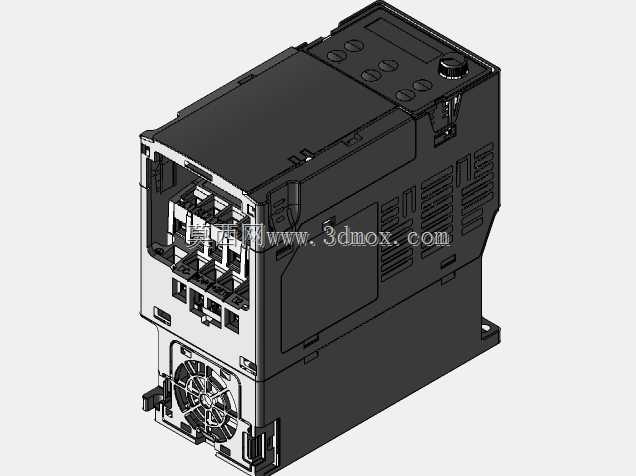

台达VFD-MS-300系列变频器工业三维数模

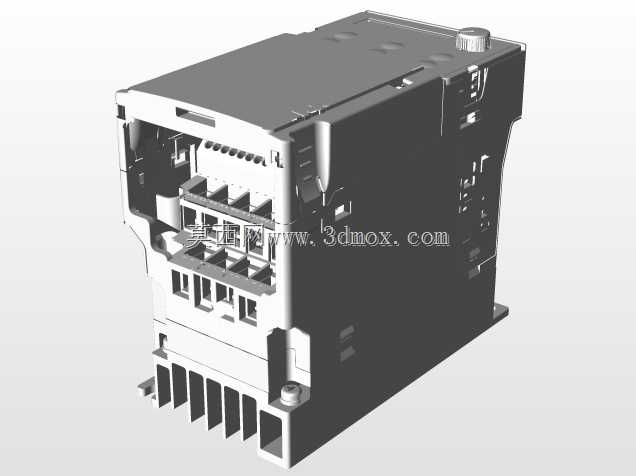

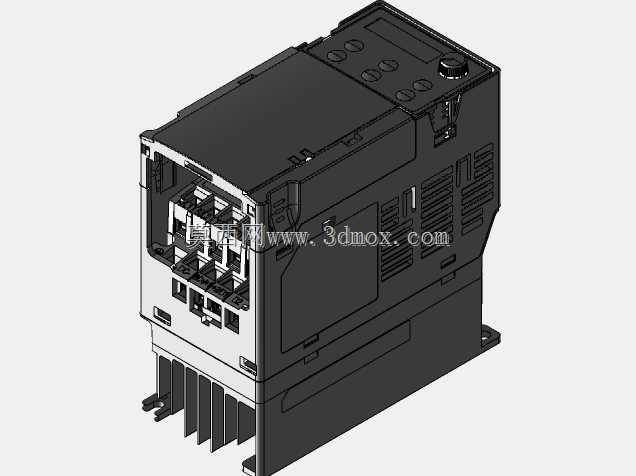

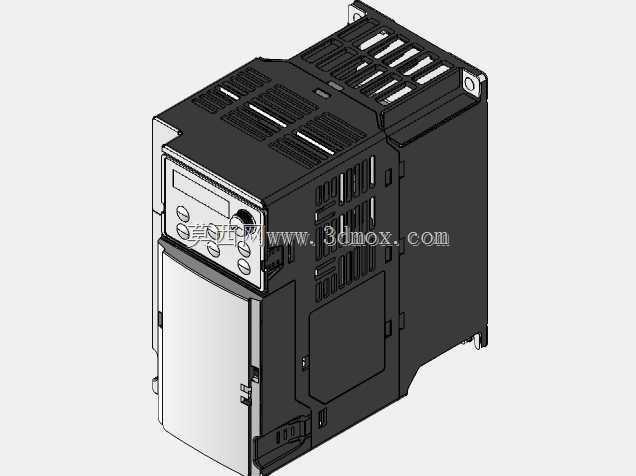

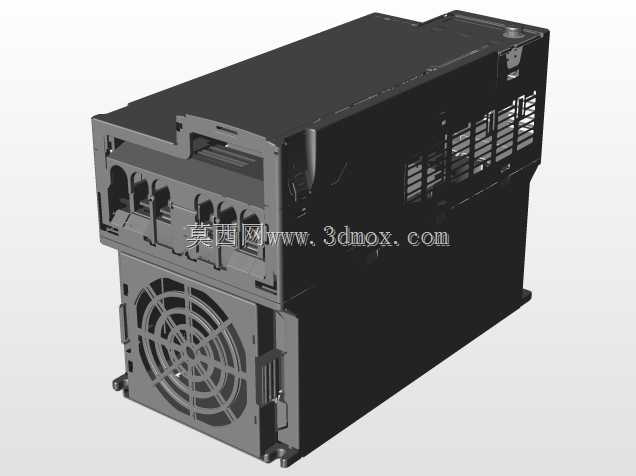

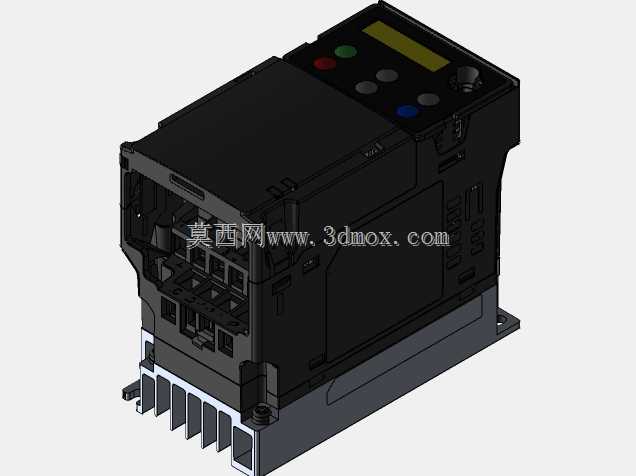

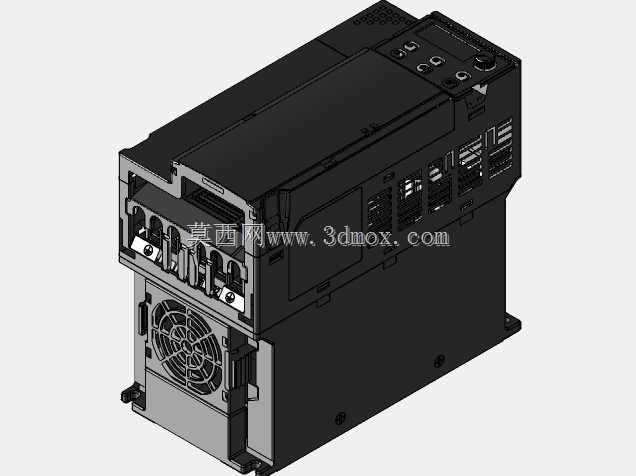

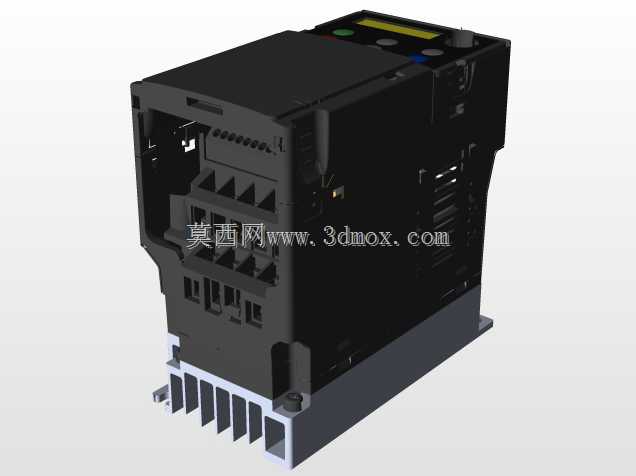

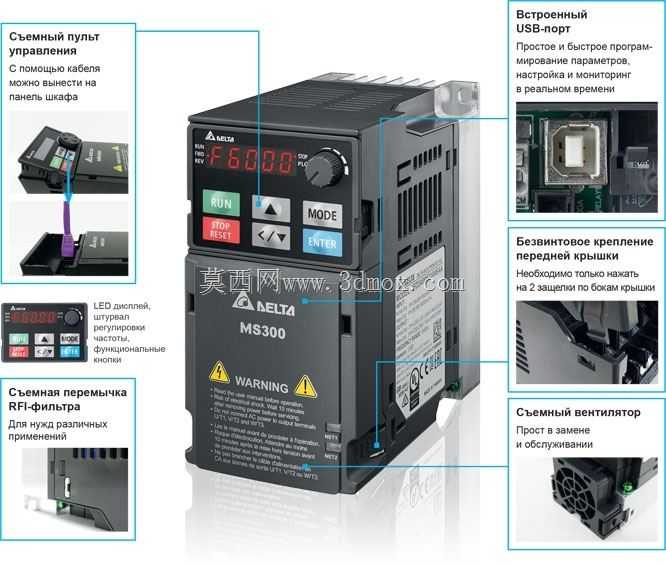

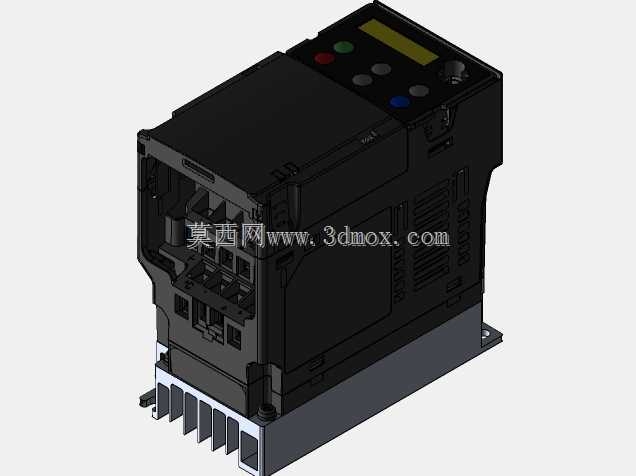

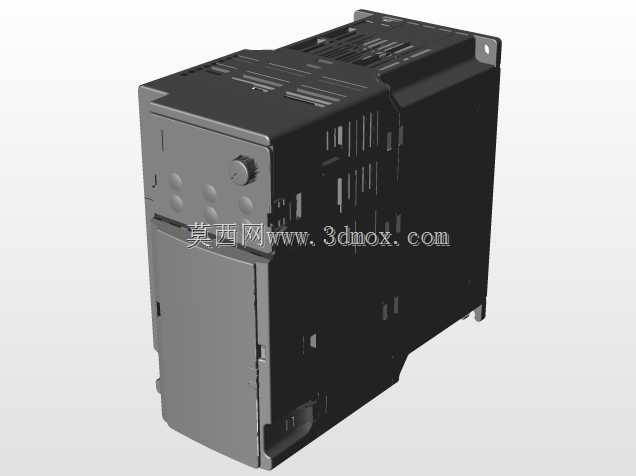

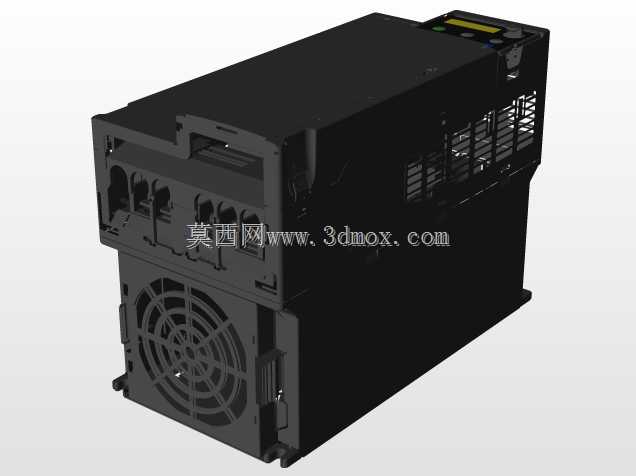

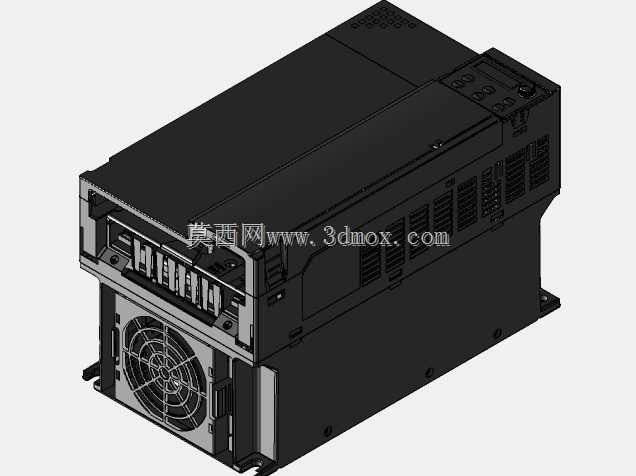

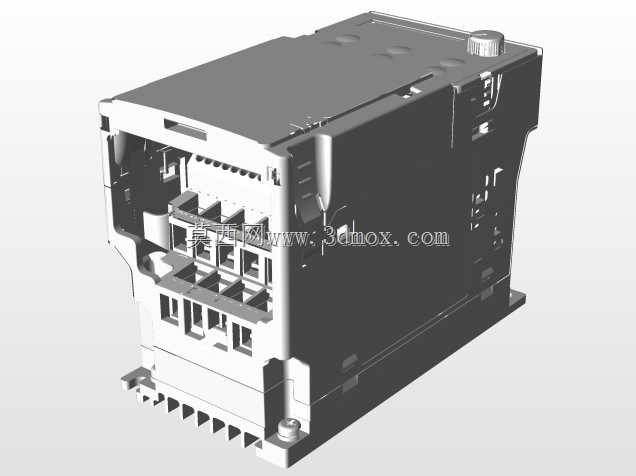

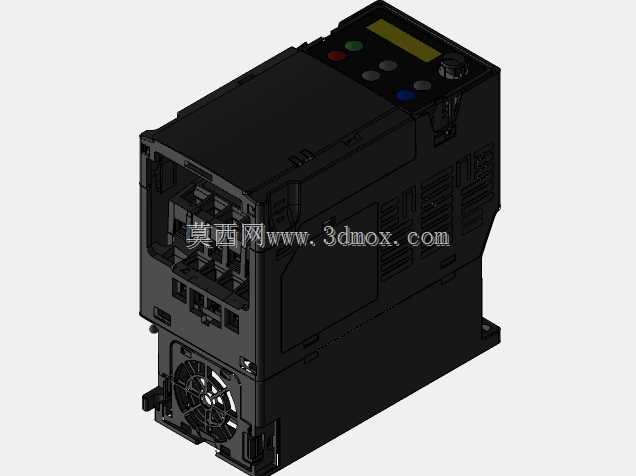

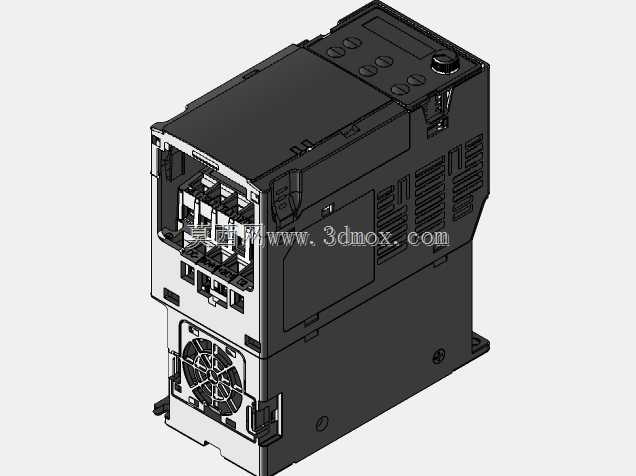

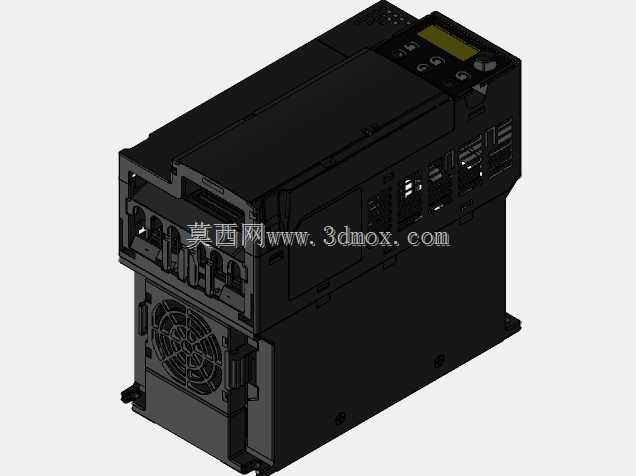

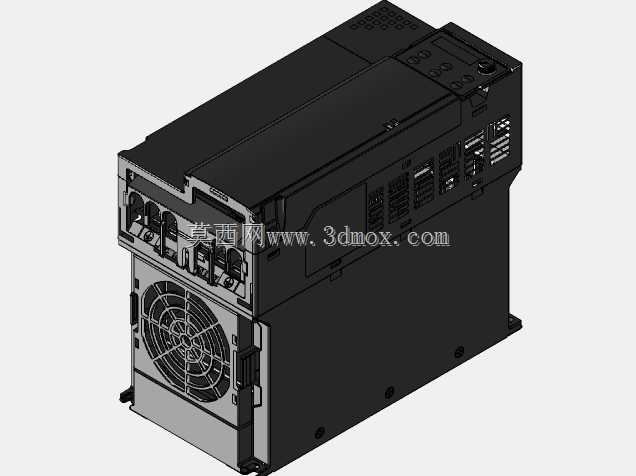

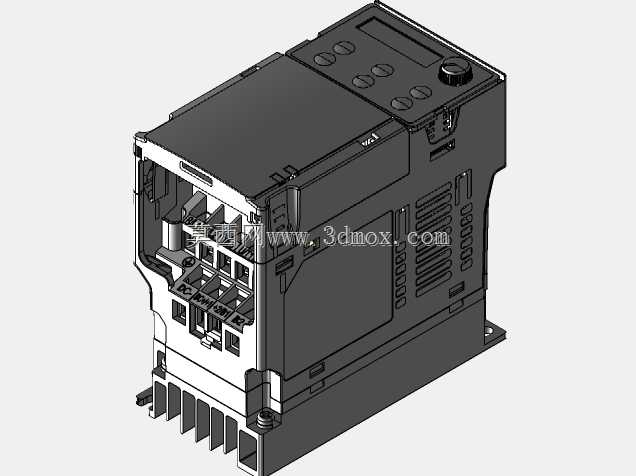

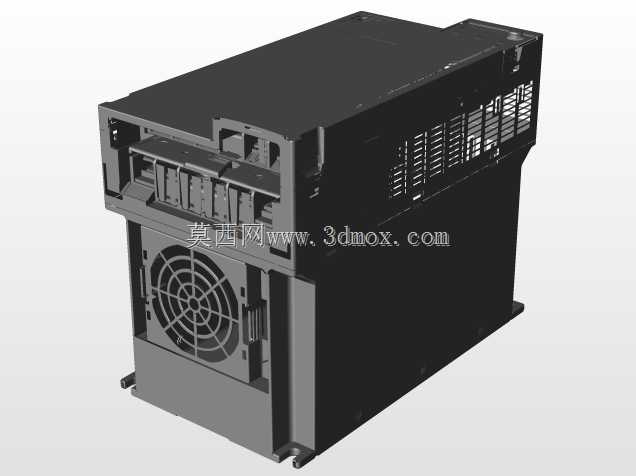

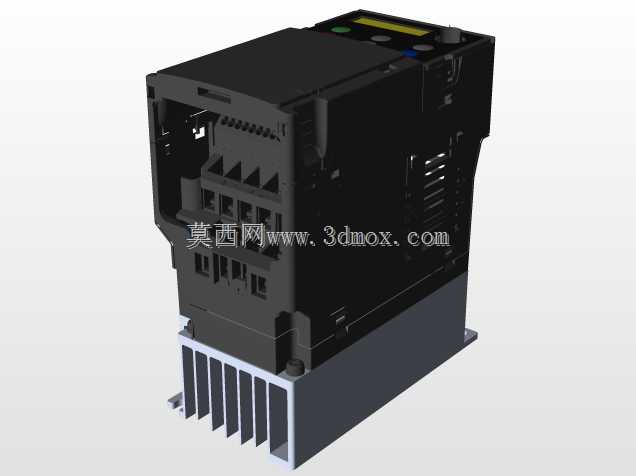

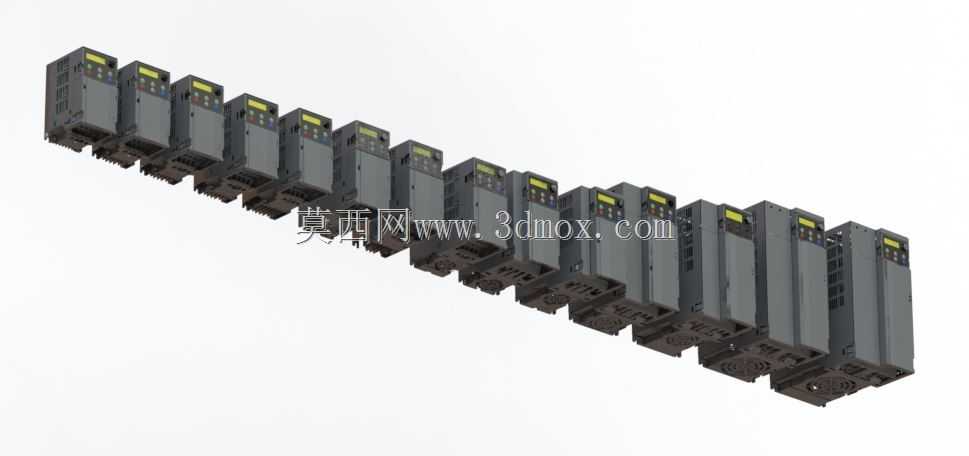

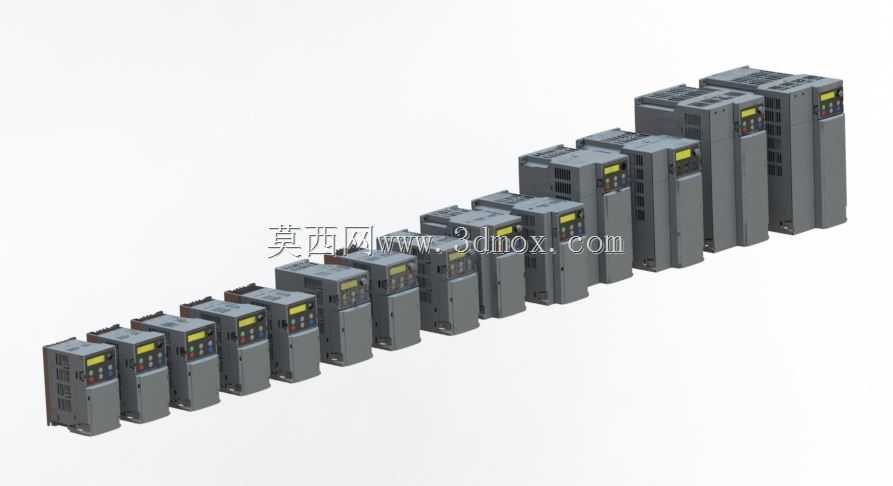

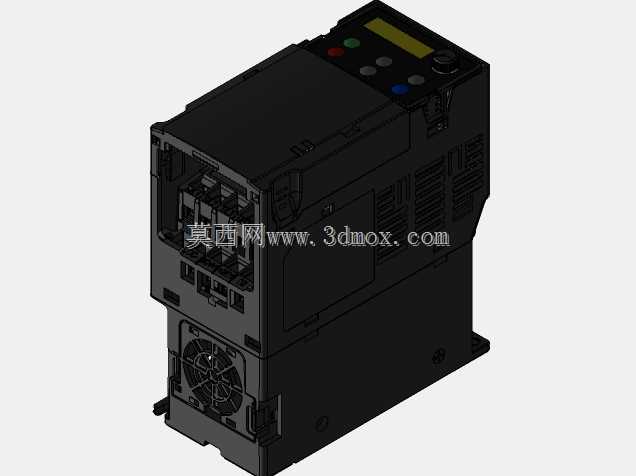

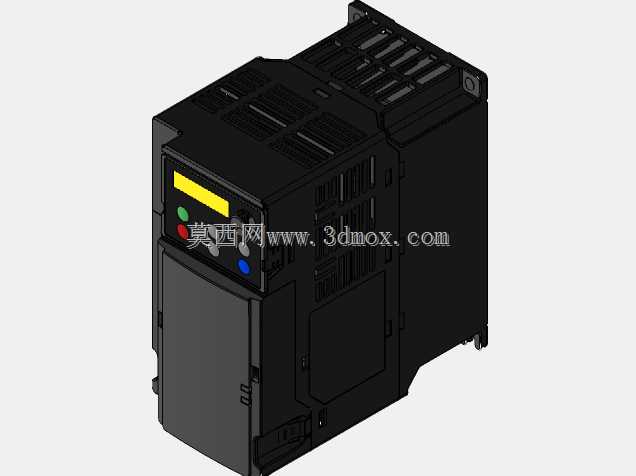

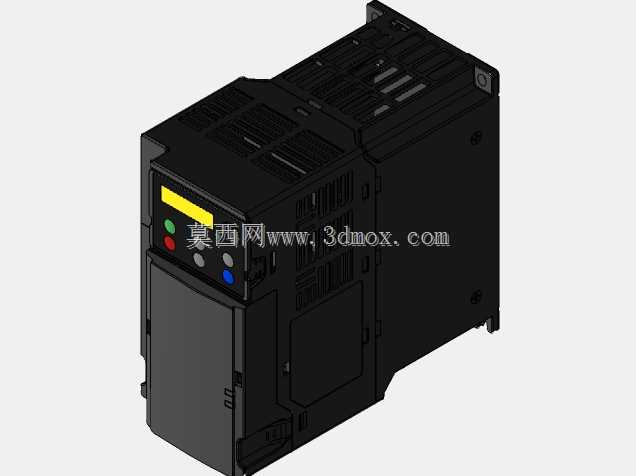

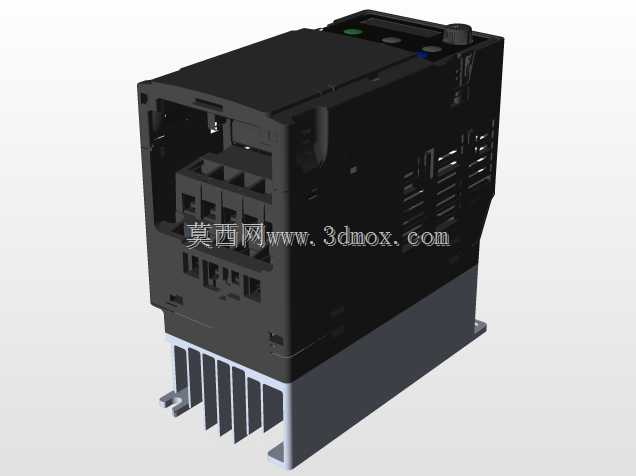

这款台达VFD-MS-300系列变频器的三维数模，完整还原了小型通用型矢量变频器的真实结构与安装特征，可直接用于各类工业电控系统的布局设计、产线三维仿真、电气柜装配校验等场景。在实际工业应用中，该款变频器主要面向小型输送带、食品包装辅机、小型风机水泵、木工机械进给机构、纺织辅助传动单元等对安装空间要求严苛、调速精度需求适中的通用传动场景，能够为三相异步电机提供稳定的变频调速驱动，实现软启动、无级调速、过载保护、转矩补偿等核心功能，有效降低电机启动时对电网的冲击，同时根据负载工况动态调节输出频率，帮助生产设备实现能耗优化与运行平稳性提升。从产品设计思路来看，该款变频器采用紧凑型书本式外观结构，整体外壳采用阻燃工程塑料材质，正面预留清晰的操作面板安装位与状态指示灯开孔，底部排布规整的主回路、控制回路接线端子排，侧面设计有标准化的DIN导轨安装卡扣与螺丝固定孔位，兼顾导轨快装与螺丝固定两种安装方式，适配不同规格的电气柜安装需求。数模完整还原了产品的外形尺寸边界，整体宽度、高度、深度参数完全匹配实物规格，接线端子的位置、散热格栅的排布、安装孔的间距都严格按照实物测绘还原，能够直接用于电气柜的三维布局干涉检查，提前预判接线空间、散热间隙、安装操作空间是否满足现场施工要求，避免实际装配时出现器件干涉、接线空间不足、散热距离不够等问题。在功能特性的还原上，数模体现了该款变频器的分体式面板设计特征，操作面板可外引至电气柜门板，方便操作人员在不打开柜门的情况下完成参数设置、运行状态查看、故障复位等操作；机身侧面的散热风道结构也做了完整还原，能够帮助设计人员在做电控柜热仿真时，准确模拟设备运行时的散热气流走向，合理规划柜内散热风机的安装位置与通风路径，保障变频器长期稳定运行。同时数模还原了设备底部的接地端子位置、通讯扩展模块的安装位，方便设计人员在做系统集成时，提前规划通讯线缆、接地线缆的布线路径，让整个电控系统的三维布局更加合理规范，大幅缩短现场安装调试的周期，减少设计阶段的疏漏。
