SDI INSTART系列工业变频器外观结构设计

这款SDI INSTART系列变频传动设备，主要面向工业低压配电与电机调速场景，可适配不同功率等级的三相异步电机驱动需求，覆盖220V单相输入、380V三相输入两类常见工业供电环境，广泛应用于输送线调速、风机水泵节能控制、小型机床主轴驱动、轻工生产设备转速调节等场景，能够通过输出频率的精准调整改变电机运行转速，实现软启动、无级调速、过载保护等功能，有效降低设备启动冲击，提升传动系统运行效率，减少不必要的电能损耗。

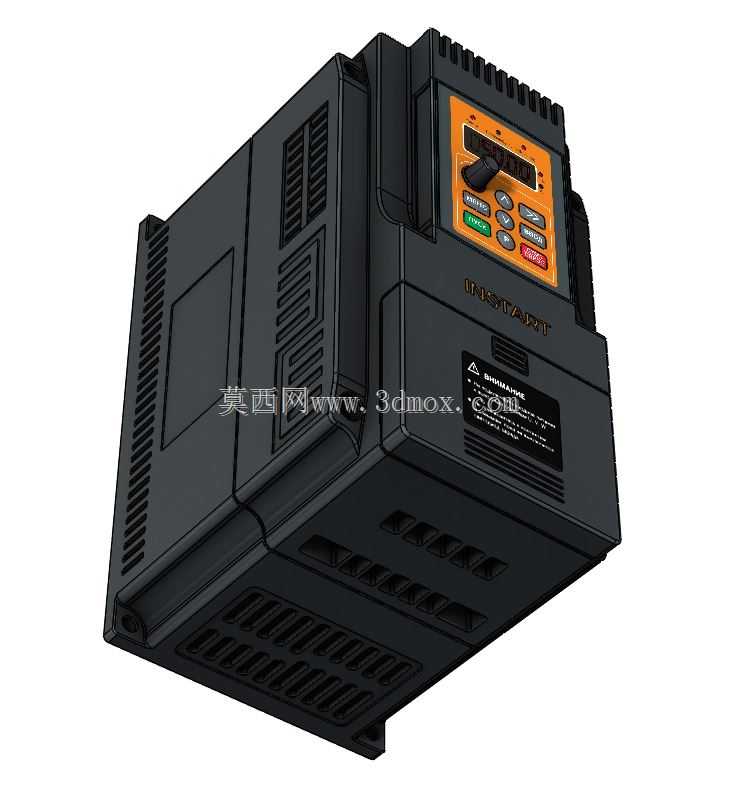

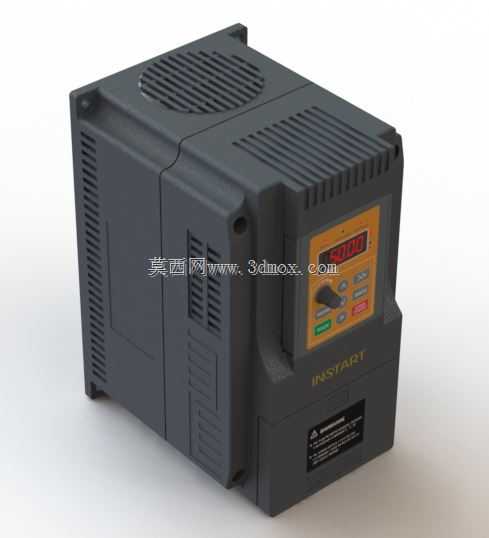

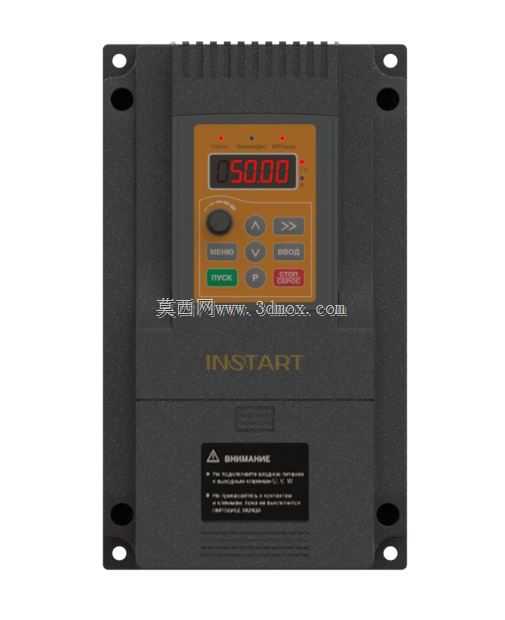

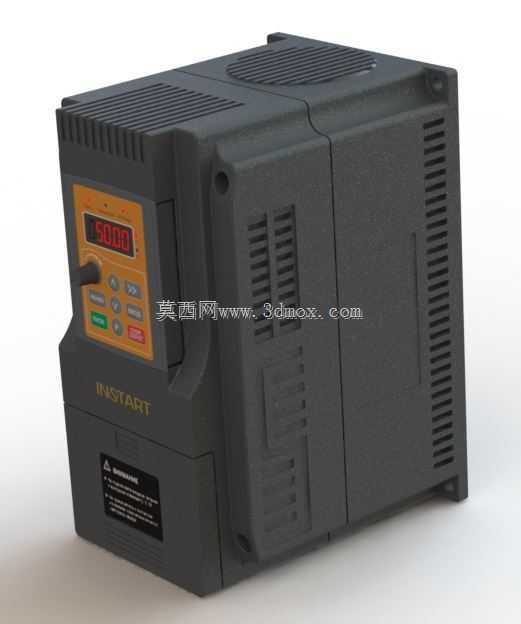

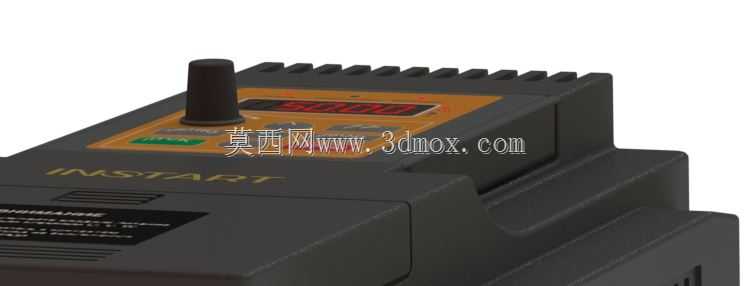

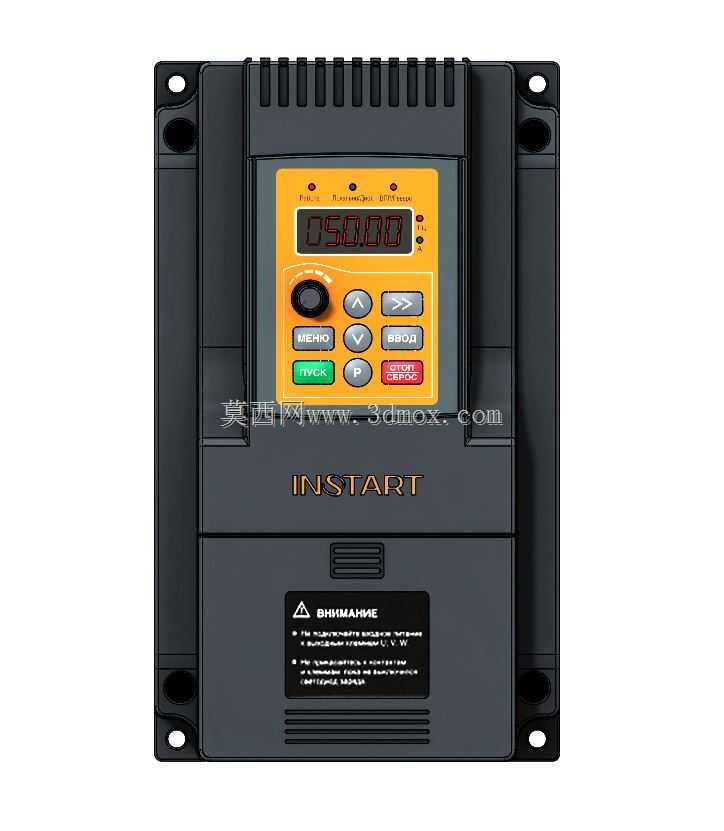

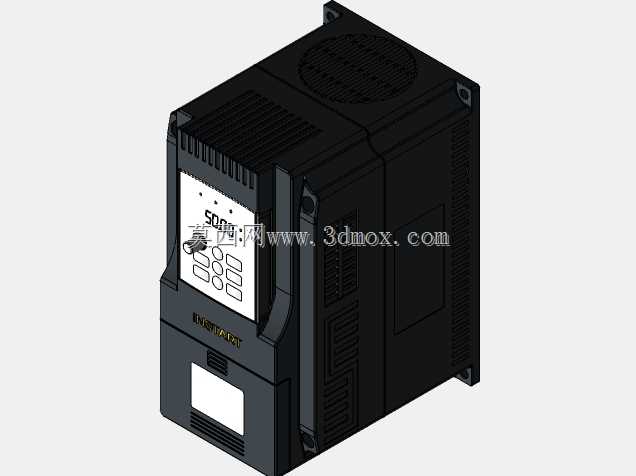

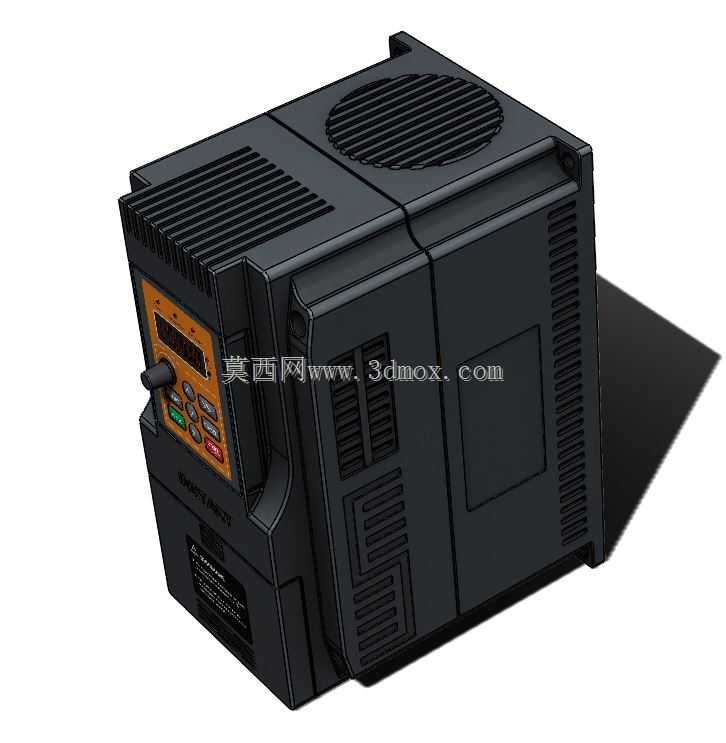

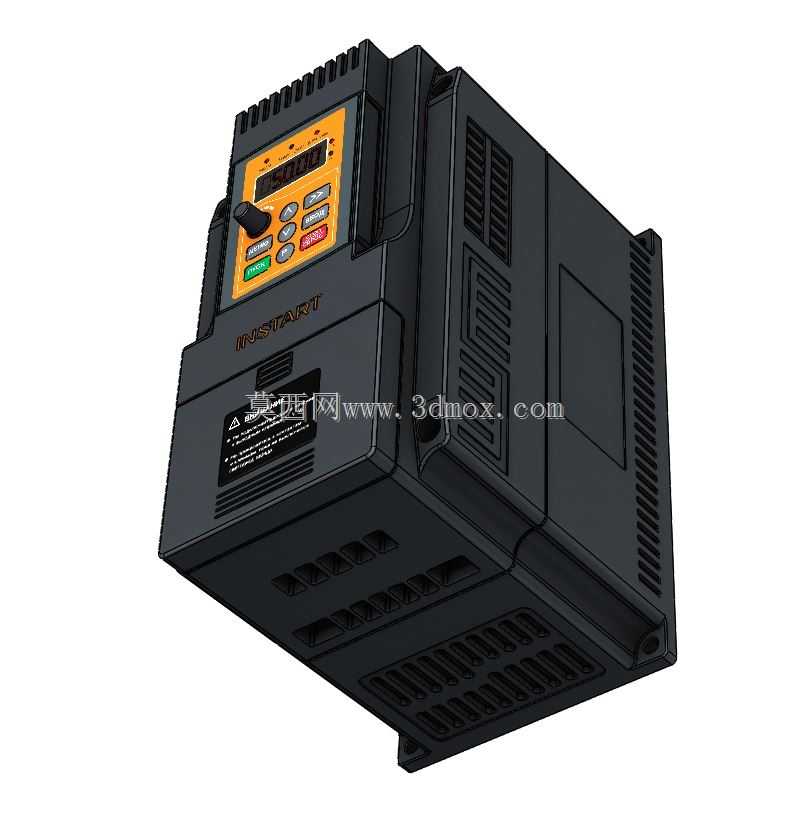

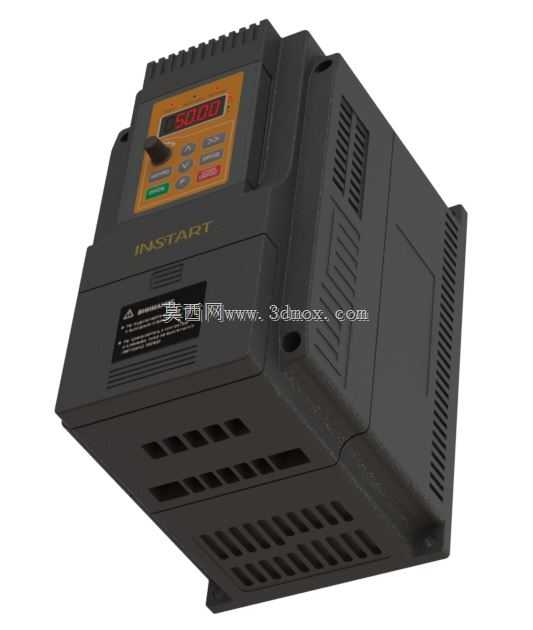

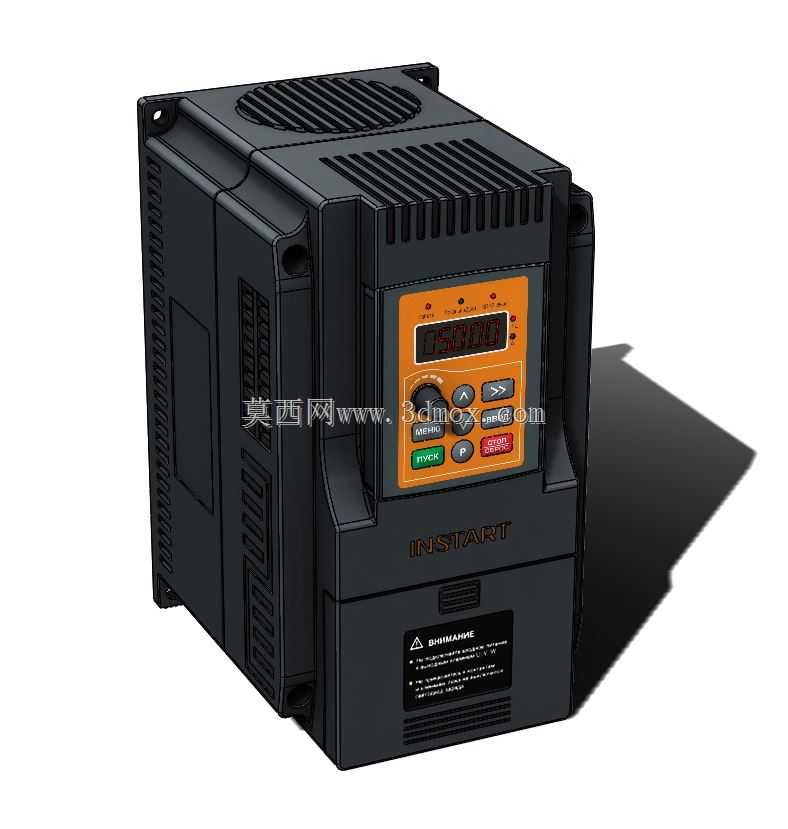

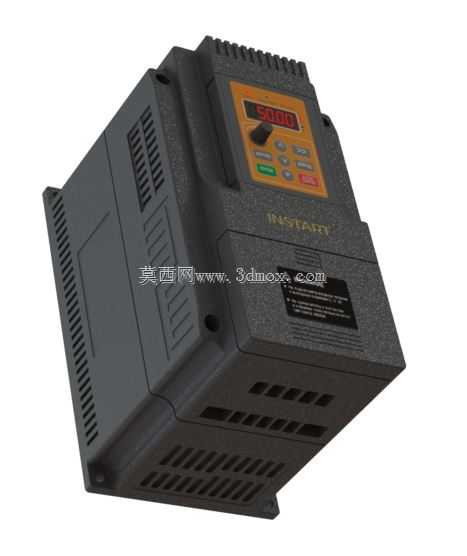

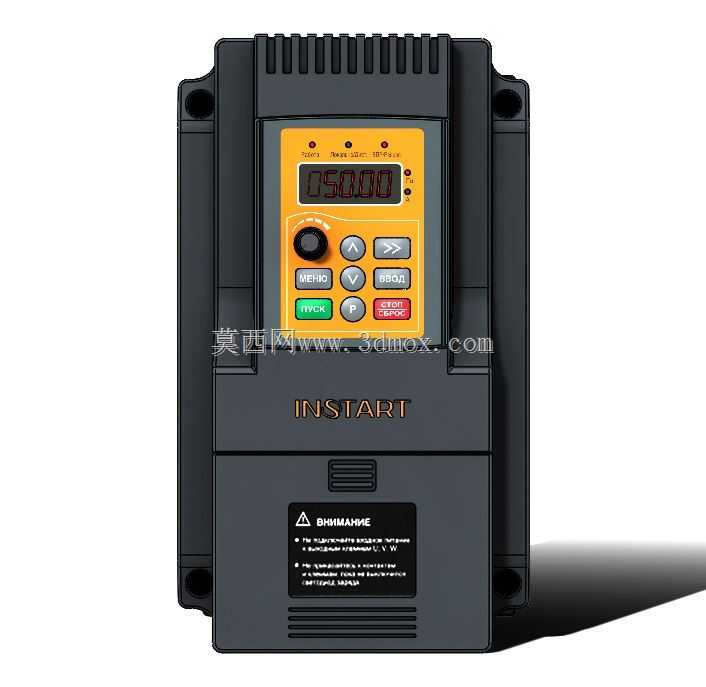

从产品功能设计来看，设备正面集成了数显操作面板，配备状态指示灯、功能按键与调速电位器，操作人员可直接在面板上完成参数设置、运行状态监控、启停操作与故障复位，面板区域采用醒目的橙黑配色，和主体黑色外壳形成清晰视觉区分，便于现场快速识别操作区域。外壳整体采用高强度工程塑料注塑成型，表面设计有多组纵向与横向的散热格栅，对应内部功率模块、整流单元的发热位置，能够在设备持续运行过程中形成自然对流散热通道，保证高负载工况下内部元器件工作温度处于合理区间，避免过热触发保护停机。设备侧面设计有嵌入式安装卡扣与固定孔位，既支持标准DIN导轨卡扣式安装，也支持螺丝直接固定在电控箱安装板上，适配不同柜体的安装需求。

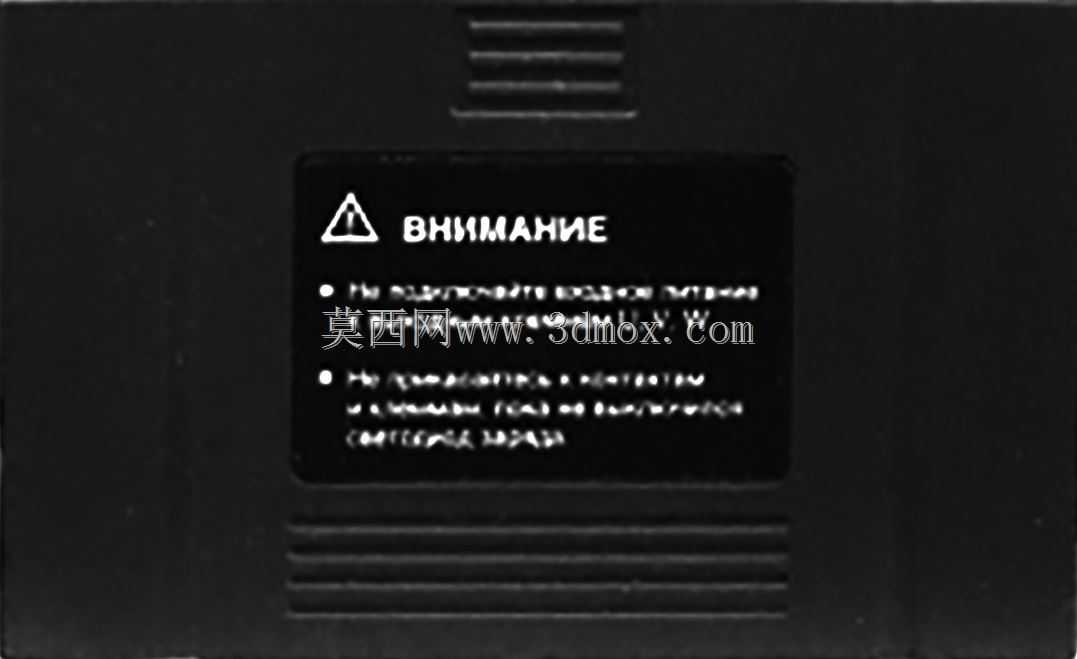

在安装边界设计上，设备整体外形规整无外凸尖锐结构，对应2.2kW功率等级的220V机型尺寸紧凑，4kW功率等级的380V机型在深度方向做了适配调整，整体安装尺寸为宽110mm、高190mm、深152mm，安装时预留不小于20mm的上下散热空间、10mm的左右侧间隙即可满足通风要求，接线区域位于设备底部，强电输入、输出端子与弱电控制端子做了分区隔离设计，避免强弱电信号干扰，同时端子区域配备可拆卸的防护盖板，提升接线操作的安全性，防止日常运行过程中误触带电部位。设备底部还预留了铭牌张贴区域，可标注设备参数、接线示意与警示标识，方便现场运维人员快速查阅设备信息。
